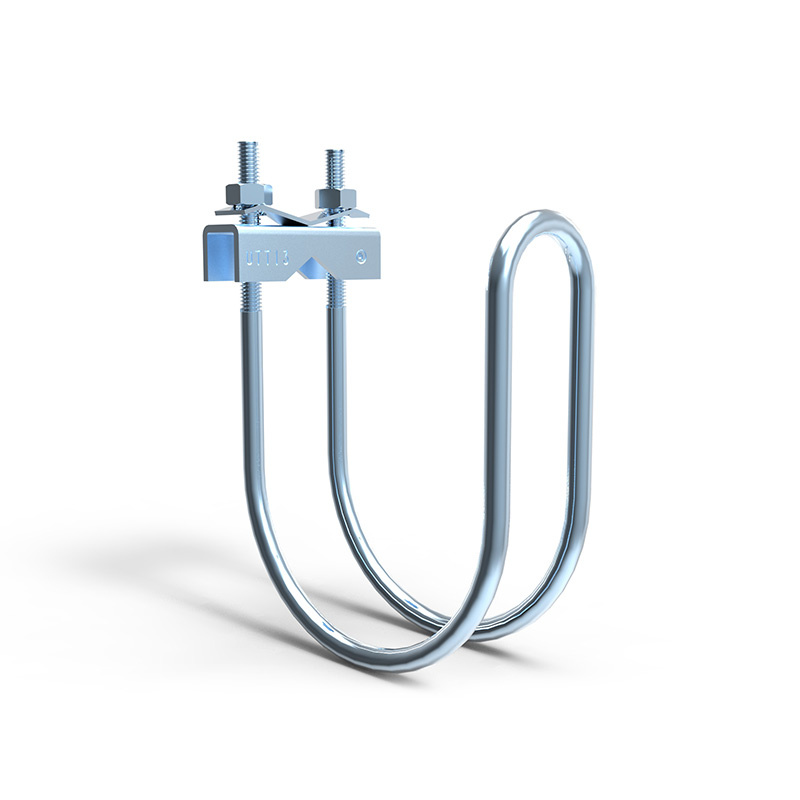

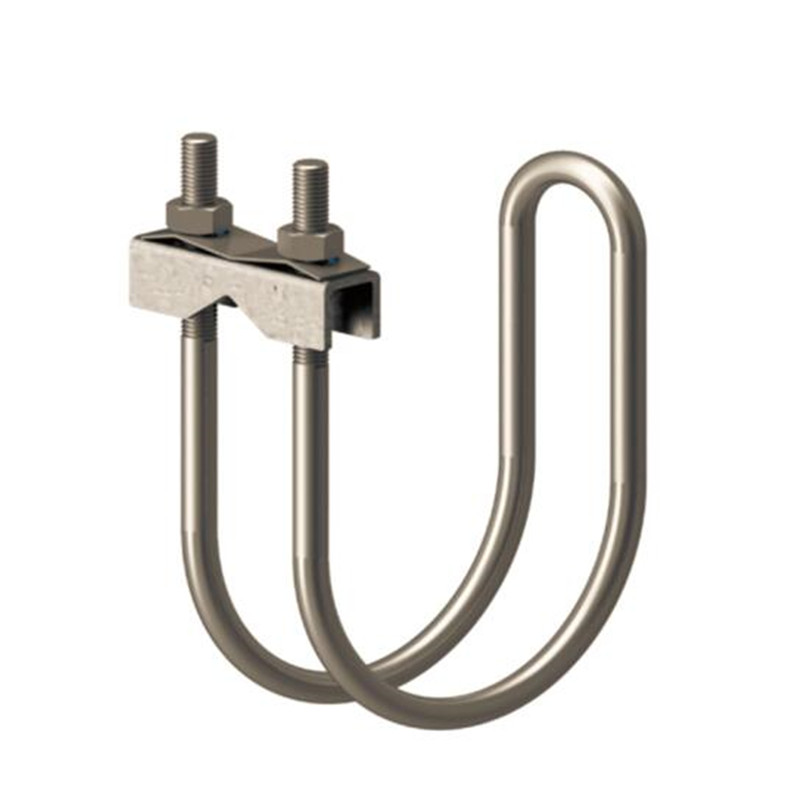

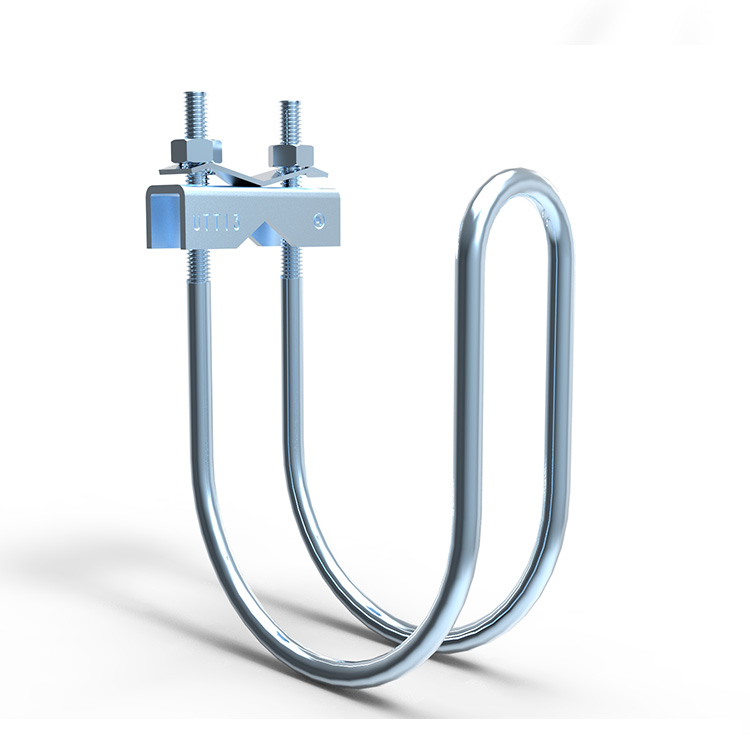

Toiminto: Suunniteltu tukemaan putkia heilahteluja ja seismisiä häiriöitä vastaan. UTT Manufacturing -rakennekiinnitysliittimen yhteydessä käytetty heilutustukijärjestelmän putken kiinnityskomponentti, joka liitetään yhteen tukiputkielementin kanssa, muodostaa täydellisen heilutustukikokoonpanon. Kääntötukikokoonpanot on tarkoitettu asennettaviksi NFPA 13:n ja valmistajan asennusohjeiden mukaisesti.
Tyyppi: Sprinkleriputki Sch 10,Sch 40,GB/T 3091,JIS G3454
Koko: Putken koko 1＂(25)-8＂(200)
Materiaali: hiiliteräs
Pintakäsittely: Sähkösinkitty
Hyväksynnät:
UL: putken koko 1＂(25)-8＂(200);
FM: putken koko 2＂(50)-8＂(200)
UL:n suurin suunnittelukuorma |
|||||
Putken koko |
lbs. |
kN |
Wt. Jokainen |
||
1＂(25mm) tukiputki |
|||||
lb. |
kg |
||||
1 |
(25) |
680 |
(3.02) |
0.71 |
(0,35) |
1¼ |
(32) |
680 |
(3.02) |
0.81 |
(0,37) |
1½ |
(40) |
680 |
(3.02) |
0.86 |
(0,39) |
2 |
(50) |
680 |
(3.02) |
0.92 |
(0,42) |
2½ |
(65) |
680 |
(3.02) |
1.01 |
(0,46) |
3 |
(80) |
680 |
(3.02) |
1.08 |
(0,49) |
4 |
(100) |
680 |
(3.02) |
1.21 |
(0,55) |
5 |
(125) |
1090 |
(4,84) |
1.37 |
(0,62) |
6 |
(150) |
1370 |
(6.09) |
1.52 |
(0,69) |
8 |
(219) |
1370 |
(6.09) |
1.81 |
(0,82) |
FM suurin suunnittelukuorma |
|||||||
Putken koko |
Vaakakuormitusarvot asennuskulma 30°-44° |
Vaakasuorat kuormitukset asennuskulma 45°-59° |
Wt. Jokainen |
||||
1＂(25mm) tukiputki |
|||||||
Ibs. |
kN |
Ibs. |
kN |
lb. |
kg |
||
2 |
（ 50) |
590 |
(2,62) |
840 |
(3,73) |
0.92 |
(0,42) |
2½ |
（ 65) |
710 |
(3.15) |
1010 |
(4,49) |
1.01 |
(0,46) |
3 |
（ 80) |
540 |
(2.40) |
770 |
(3,42) |
1.08 |
(0,49) |
4 |
（ 100) |
540 |
(2.40) |
770 |
(3,42) |
1.21 |
(0,55) |
6 |
（ 150) |
270 |
( 1.20) |
390 |
(1,73) |
1.52 |
(0,69) |
8 |
（ 200) |
210 |
(0,93) |
290 |
(1,28) |
1.81 |
(0,82) |
Vaihe 1 (1 ~ 6″) |
Vaihe 2 (1 ~ 6″) |
Vaihe 3 (1 ~ 6″) |
 |
 |
 |
Vaihe 1 (8″) |
Vaihe 2 (8″) |
Vaihe 3 (8″) |
 |
|
 |
Asentaa:

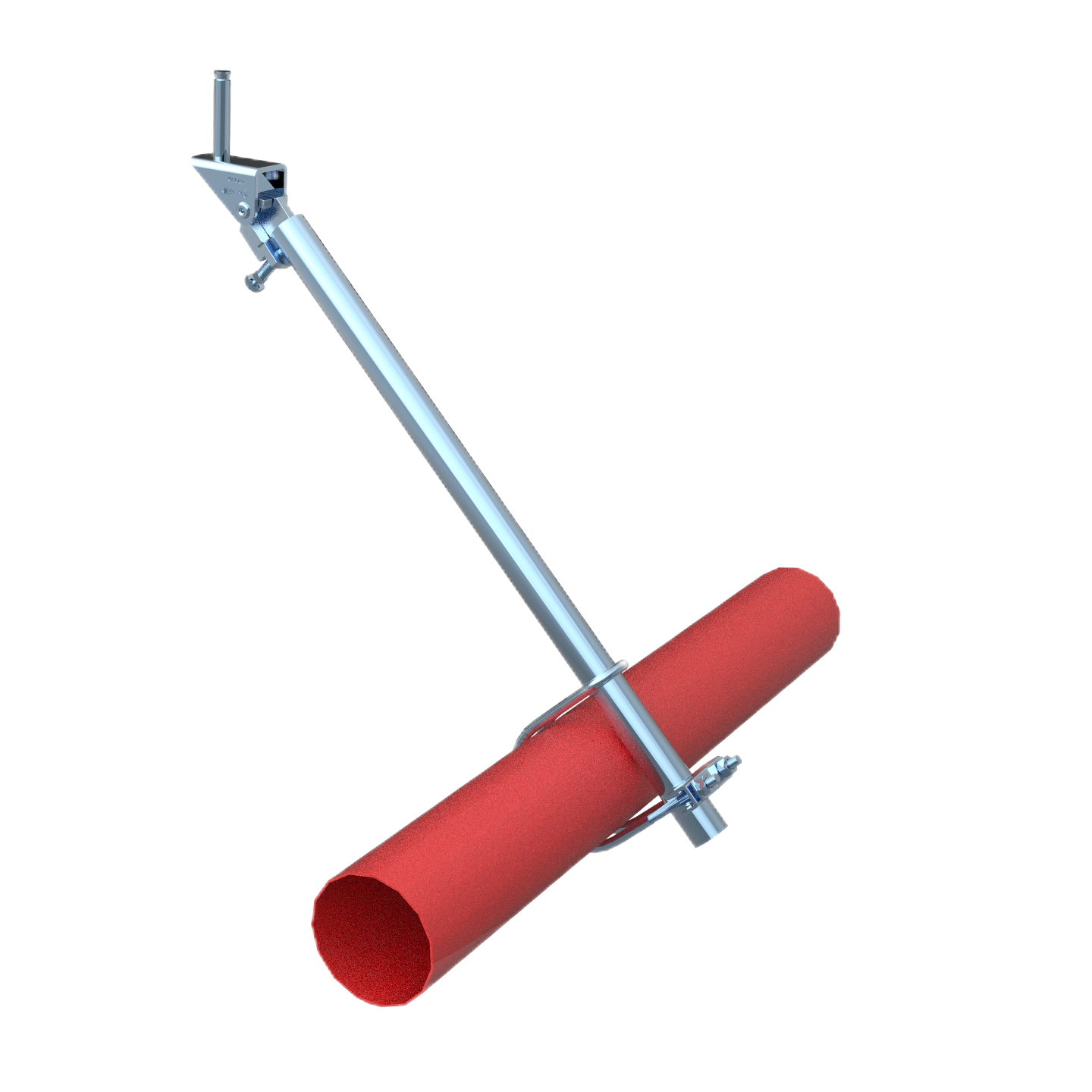

Aseta jäykistettävän putken päälle, säädä tuen kulma ja työnnä tukiputki aukon läpi jättäen vähintään 1＂(25,4) kiinnityksestä. Tukiputki voidaan asentaa jäykistettävän putken päälle tai alaosaan, mutta sen on oltava vähintään 6＂ (152,4) etäisyydellä putkiliitoksesta. Kiristä mutterit tasaisesti 30–35 N·M, jotta kaikki vihreät viivat tulevat näkyviin. |
||
