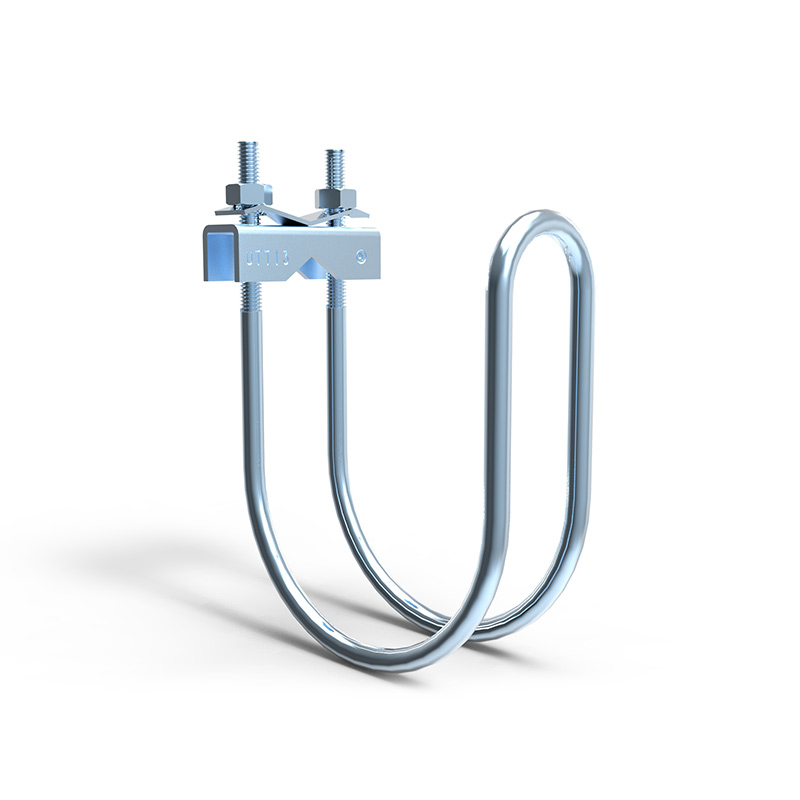

Funktsioon: mõeldud torude kinnitamiseks kõikumise ja seismiliste häirete vastu. Kiigutusklambrisüsteemi toru kinnituskomponent, mida kasutatakse koos UTT Manufacturing konstruktsioonikinnitusliitmikuga ja mis on ühendatud tugitoru elemendiga, moodustab tervikliku õõtsklambri koostu. Kiigutusklambrid on ette nähtud paigaldamiseks NFPA 13 ja tootja paigaldusjuhiste kohaselt.
Tüüp: sprinkleritoru Sch 10, Sch 40, GB/T 3091, JIS G3454
Suurus: toru suurus 1＂(25) kuni 8＂(200)
Materjal: Süsinikteras
Viimistlus: elektrotsingitud
Heakskiidud:
UL: toru suurus 1＂(25) kuni 8＂(200);
FM: toru suurus 2＂(50) kuni 8＂(200)
UL maksimaalne projekteeritud koormus |
|||||
Toru suurus |
naela. |
kN |
Wt. iga |
||
1＂ (25 mm) kinnitustoru |
|||||
lb. |
kg |
||||
1 |
(25) |
680 |
(3.02) |
0.71 |
(0,35) |
1¼ |
(32) |
680 |
(3.02) |
0.81 |
(0,37) |
1½ |
(40) |
680 |
(3.02) |
0.86 |
(0,39) |
2 |
(50) |
680 |
(3.02) |
0.92 |
(0,42) |
2½ |
(65) |
680 |
(3.02) |
1.01 |
(0,46) |
3 |
(80) |
680 |
(3.02) |
1.08 |
(0,49) |
4 |
(100) |
680 |
(3.02) |
1.21 |
(0,55) |
5 |
(125) |
1090 |
(4,84) |
1.37 |
(0,62) |
6 |
(150) |
1370 |
(6.09) |
1.52 |
(0,69) |
8 |
(219) |
1370 |
(6.09) |
1.81 |
(0,82) |
FM maksimaalne projekteeritud koormus |
|||||||
Toru suurus |
Horisontaalne kandevõime paigaldusnurk 30°-44° |
Horisontaalne kandevõime paigaldusnurk 45°-59° |
Wt. iga |
||||
1＂ (25 mm) kinnitustoru |
|||||||
Ibs. |
kN |
Ibs. |
kN |
lb. |
kg |
||
2 |
( 50) |
590 |
(2,62) |
840 |
(3,73) |
0.92 |
(0,42) |
2½ |
( 65) |
710 |
(3.15) |
1010 |
(4,49) |
1.01 |
(0,46) |
3 |
( 80) |
540 |
(2.40) |
770 |
(3,42) |
1.08 |
(0,49) |
4 |
( 100) |
540 |
(2.40) |
770 |
(3,42) |
1.21 |
(0,55) |
6 |
( 150) |
270 |
( 1.20) |
390 |
(1,73) |
1.52 |
(0,69) |
8 |
( 200) |
210 |
(0,93) |
290 |
(1,28) |
1.81 |
(0,82) |
1. samm (1–6 tolli) |
2. samm (1–6″) |
3. samm (1–6 tolli) |
 |
 |
 |
1. samm (8) |
2. samm (8) |
Samm 3 (8) |
 |
|
 |
Installige:
Asetage toestava toru kohale, reguleerige tuginurka ja sisestage kinnitustoru läbi ava, jättes kinnitusest välja vähemalt 1＂(25,4). Kinnitustoru saab paigaldada kinnitatava toru peale või alla, kuid see peab olema toruühendusest vähemalt 6＂ (152,4) kaugusel. Pingutage mutreid ühtlaselt kuni 30–35 N·M, et kõik rohelised jooned oleksid nähtavad. |
||
