UTT50
PILNĪGI
| Krāsa: | |
|---|---|
| Materiāls: | |
| Virsma: | |
| Daudzums: | |

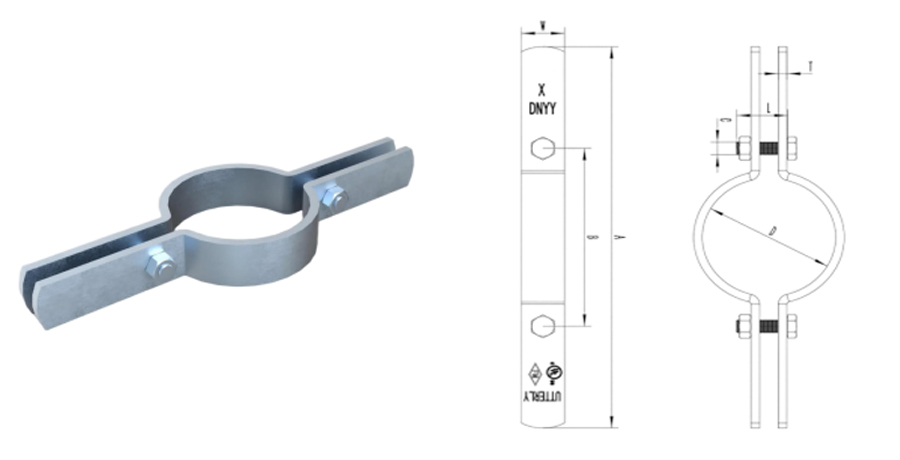

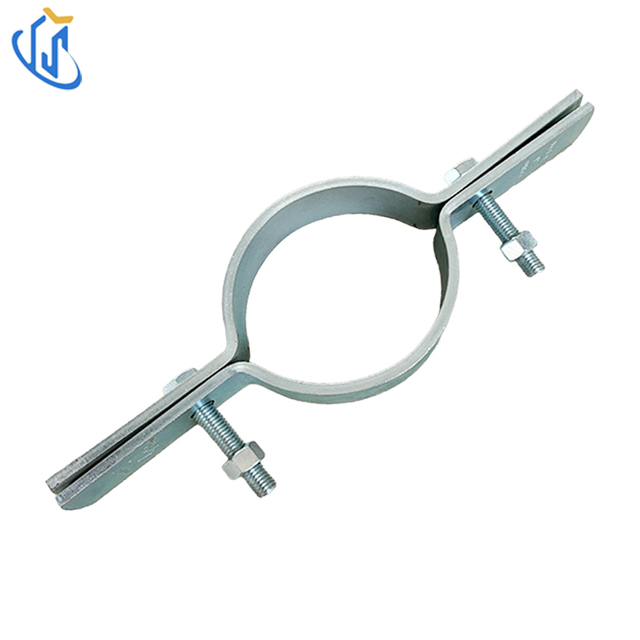

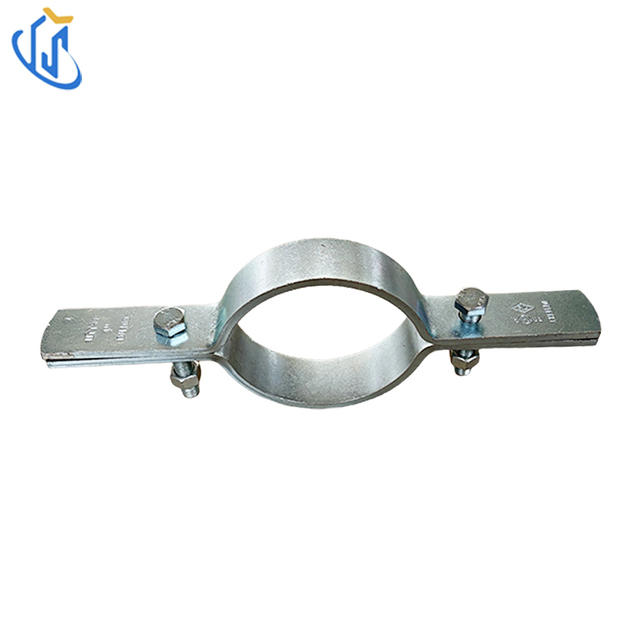

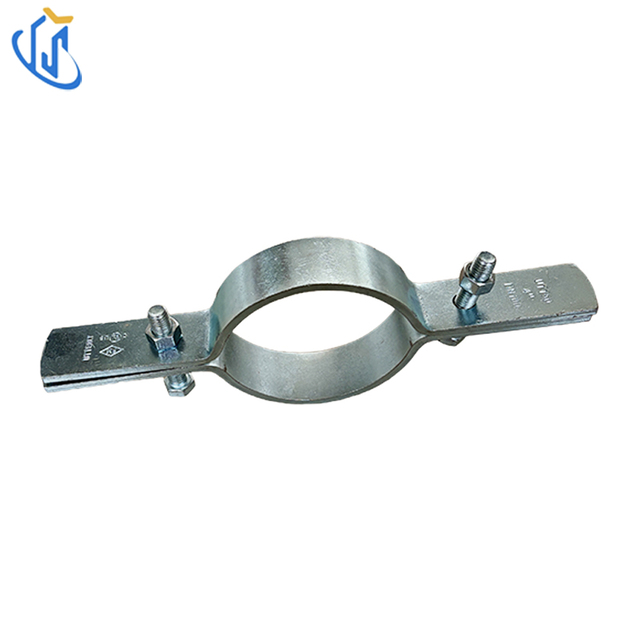

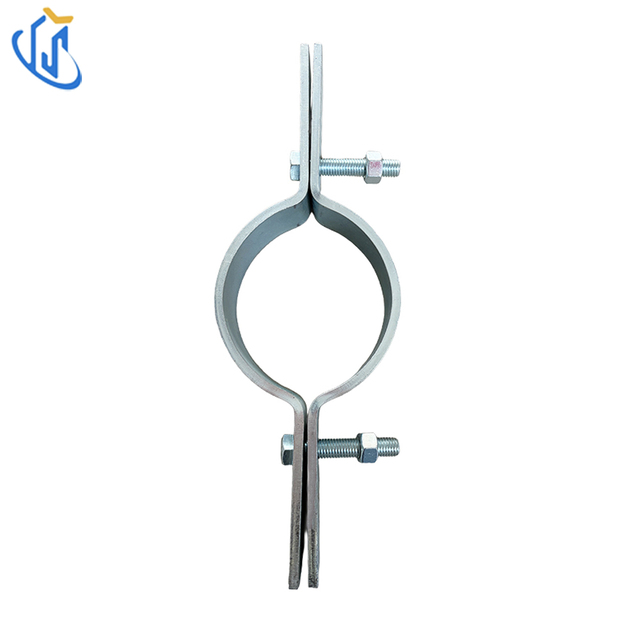

UTT50 stāvvada skava ir profesionāls vertikāls fiksēts cauruļu balsts, ko sertificējis UL un FM, ražots atbilstoši AA-1192A Type8 un ANSI MSS SP58/SP69 Type8 specifikācijām. Izgatavots no cinkota oglekļa tērauda, kas īpaši izstrādāts tā, lai izturētu pilnu vertikālo stāvvadu cauruļu tukšo slodzi un noturētu cauruļvadu vertikāli un stabili, ieteicams uzstādīt zem cauruļu savienojuma vai bīdes uzgaļiem. Pieejamas divas temperatūras kategorijas: vienkāršs tērauds iztur līdz 650°F, cinkota versija max 450°F; Pilns izmēru diapazons aptver DN15 ~ DN200 ar M10/M12/M16 atbilstošām skrūvēm un klasificētu lielu kravnesību, plaši izmanto ugunsdzēsības sprinkleru vertikālajiem stāvvadiem, MEP santehnikas vertikālajiem skursteņiem augstceltnēs un rūpnieciskās ēkās.
Pamatfunkcija: nostipriniet un stabilizējiet vertikālo stāvvadu cauruļvadus, pārnesiet vertikālo caurules slodzi uz ēkas konstrukciju zem sakabēm/bīdes izciļņiem
Izejviela: augstas stiprības oglekļa tērauds
Virsmas apdare: karsti iegremdēts/elektriski cinkots pretkorozijas pārklājums
Sertifikācija: UL + FM dubultā sertifikācija
Atbilstības standarts: AA-1192A (8. tips), MSS SP-58, MSS SP-69 (8. tips)
Piemērojamā caurule: DN15(1/2') ~ DN200(8') standarta tērauda caurule
Temperatūras izturība: vienkārša: 650 ° F | Cinkota: 450°F
Atbilstošās skrūves specifikācija: M10/M12/M16, kas šķirotas pēc caurules diametra

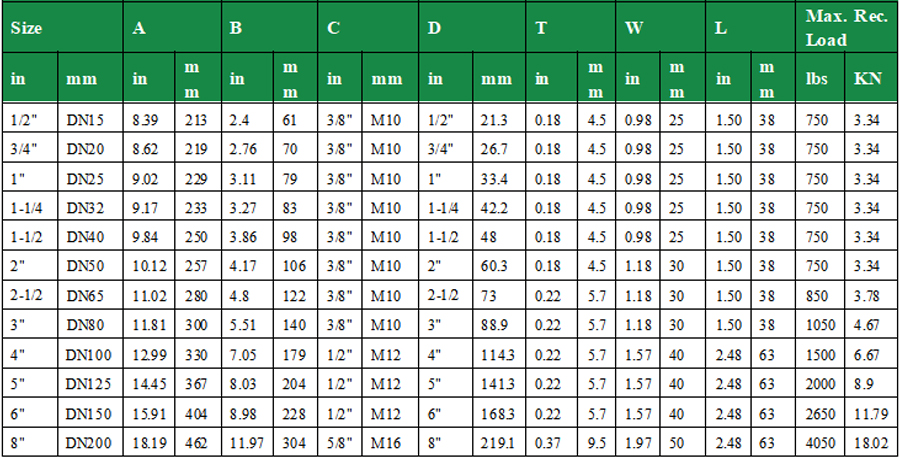

Nominālā slodze : 3,34 kN ~ 18,02 kN no maza līdz lielam
Vienums |
Specifikācija |
|---|---|
Modelis |
UTT50 sērija (DN15–DN200) |
Izejviela |
Oglekļa tērauds |
Virsmas apstrāde |
Cinkota |
Piemērojamais caurules izmērs |
DN15(1/2')~DN200(8') |
Atbalsta temp |
Vienkāršs:650°F / cinkots:450°F |
Stiprinājuma skrūve |
M10(DN15~DN65), M12(DN80~DN150), M16(DN200) |
Maksimālā ieteicamā slodze |
3,34 kN ~ 18,02 kN pēc izmēra |
Uzstādīšanas pozīcija |
Uzstādiet zem caurules savienojuma / bīdes uzgaļiem |
Sertifikācija |
UL un FM apstiprināts |
Piegādes paraugs |
Pieejami bezmaksas priekšpasūtīšanas testa paraugi |
1. Ugunsdzēsības sprinkleru sistēma: vertikāls fiksēts atbalsts ugunsdrošības stāvvadu cauruļvadiem daudzstāvu komerciālās ēkās atbilstoši NFPA un MSS standartiem.
2.MEP & HVAC Engineering: nesošais stiprinājums vertikālām aukstā/karstā ūdens maģistrāles stāvvadiem iepirkšanās centra un dzīvojamo māju kompleksā.
3.Rūpnieciskā konstrukcija: Lieljaudas vertikālo cauruļu ierobežotājs rūpnīcas procesa vertikālo cauruļvadu un rūpniecisko stāvvadu sistēmām.
1. Atlasiet atbilstošo UTT50 izmēram atbilstošu mērķa vertikālās tērauda caurules ārējo diametru.
2.Sadaliet stāvvada skavu un cieši aptiniet ap caurules korpusu norādītajā vietā zem caurules savienojuma vai metinātām bīdes uzgaļiem.
3. Vienmērīgi pieskrūvējiet atbilstošās M10/M12/M16 skrūves, lai divas skavas puses stingri nofiksētu pret caurules ārējo sienu.
4. Nodrošiniet, lai pilna slodze caur skavas sānu atlokiem tiktu pārnesta uz ēkas konstrukcijas grīdu/siju.
5. Pirms sistēmas ūdens spiediena pārbaudes pārbaudiet cauruļvada stiprinājumu un vertikālo taisnumu.
1. Pilnīga atbilstība ASV federālajām specifikācijām AA-1192A Type8 un starptautiskajam MSS SP-58, SP-69 Type8 standartam.
2.Cinkots pārklājums atbilst ASTM starptautiskajai pretkorozijas pārklājuma specifikācijai.
3.Visi izmēri pirms piegādes ir izturējuši UL&FM trešās puses sertifikāciju un rūpnīcas slodzes destruktīvo pārbaudi.
Iziet stingru trešās puses pārbaudi, lai atbilstu ASV iekšzemes un globālajiem ugunsdzēsības tehnikas pieņemšanas kritērijiem.
Divas temperatūras iespējas pielāgo attiecīgi augstas temperatūras rūpniecisko cauruļvadu un parasto iekštelpu sprinkleru cauruļvadus.
Optimizēta konstrukcija uzstādīšanai zem cauruļu savienojumiem, lai izvairītos no cauruļvada koncentrēta sprieguma bojājumiem.
Slodze palielinās līdz ar caurules diametru no 3,34 kN līdz 18,02 kN, lai atbilstu dažādam vertikālā cauruļvada pašsvaram.
Visas DN15 ~ DN200 specifikācijas aptver lielāko daļu galveno vertikālo tērauda cauruļu specifikāciju visā pasaulē.

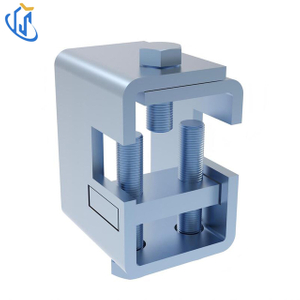

Savietojams ar UTT siju adapteriem, vītņotiem stieņiem un cauruļu skavām, lai izveidotu pilnīgu vertikālo stāvvada atbalsta sistēmu.
Q1: Kam atbilst UTT50 standartam?
A1: atbilst AA-1192A (Type8), MSS SP-58 un MSS SP-69 Type8 ar UL un FM sertifikātu.
Q2: temperatūras tolerances atšķirība?
A2: Vienkāršs oglekļa tērauds līdz 650°F, cinkota versija maksimālā darba temperatūra 450°F.
Q3: ieteicamā uzstādīšanas vieta?
A3: jāuzstāda zem caurules savienojuma vai metinātām bīdes uzgaļiem uz vertikālas tērauda caurules.
Q4: atbilstošā skrūvju specifikācija?
A4: M10 DN15 ~ DN65, M12 DN80 ~ DN150, M16 DN200 lielai stāvvadam.
Q5: vai ir pieejams bezmaksas paraugs?
A5: Pirms lielapjoma iegādes var piegādāt bezmaksas pārbaudes paraugus.
