Pregled

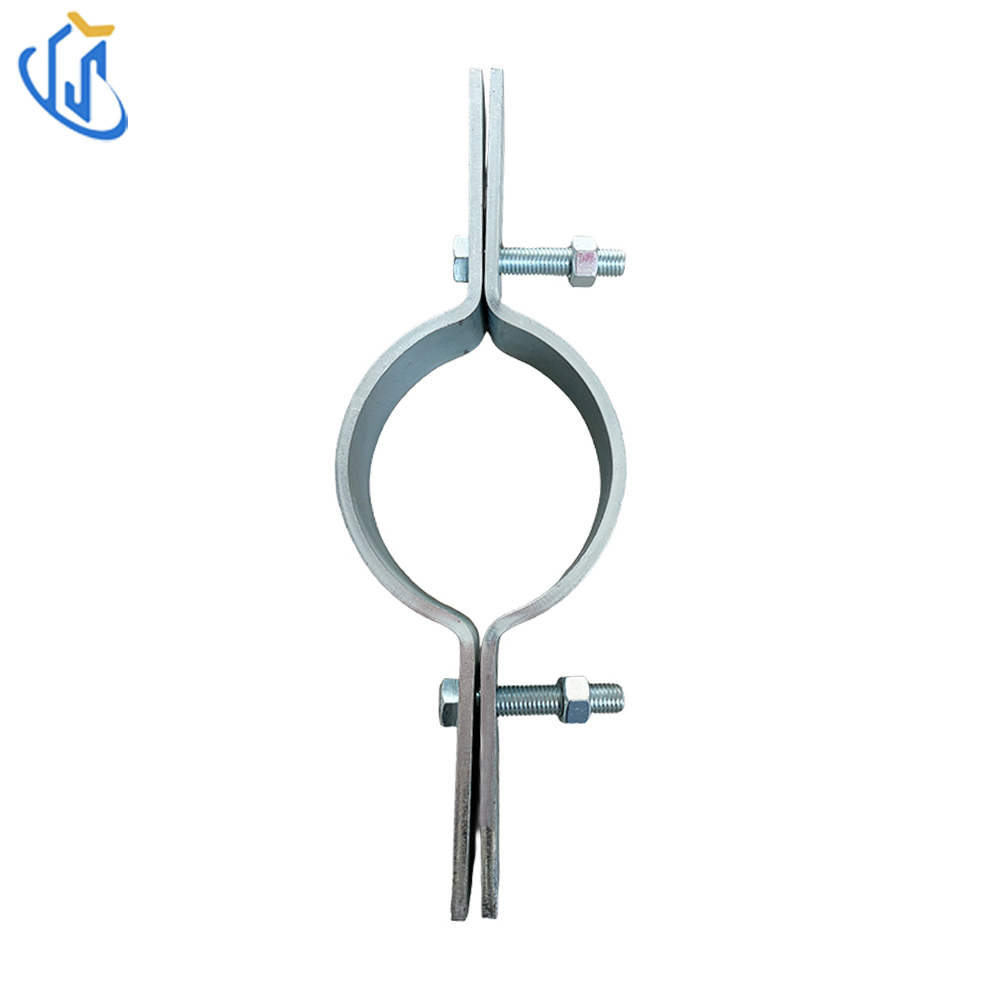

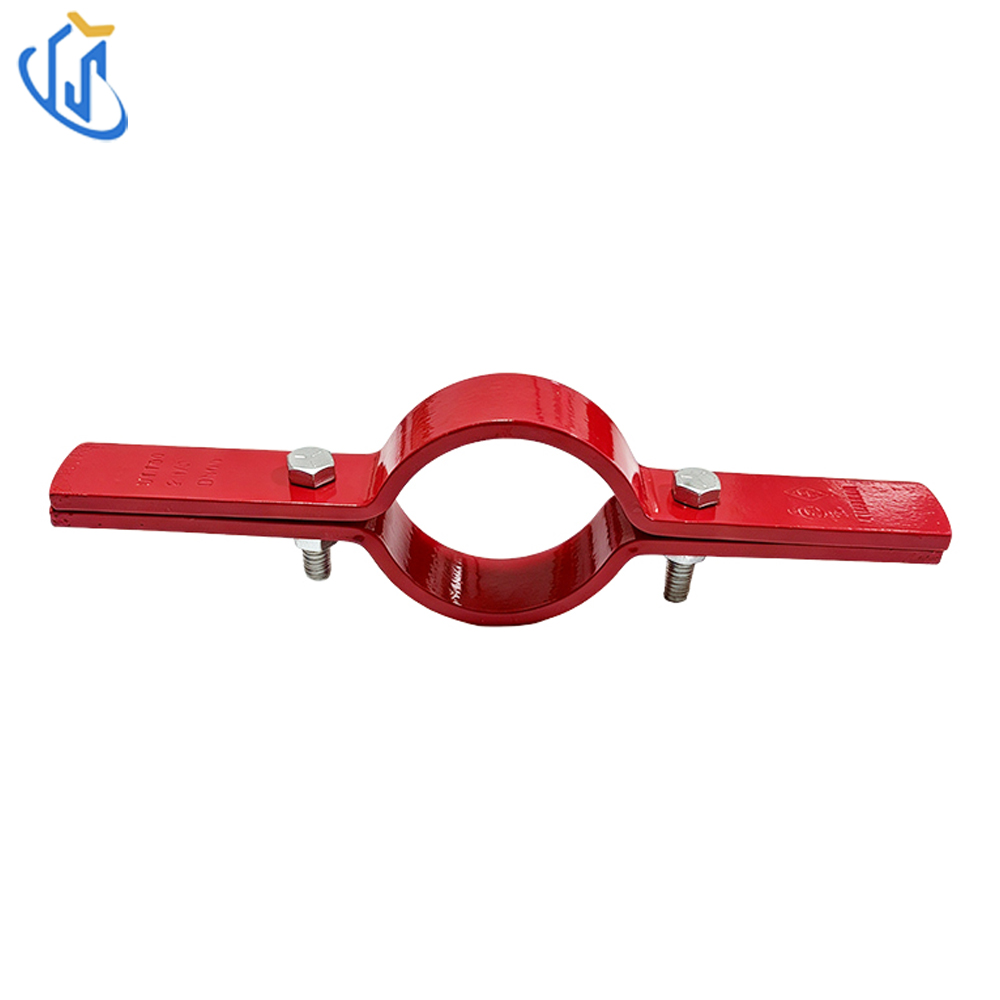

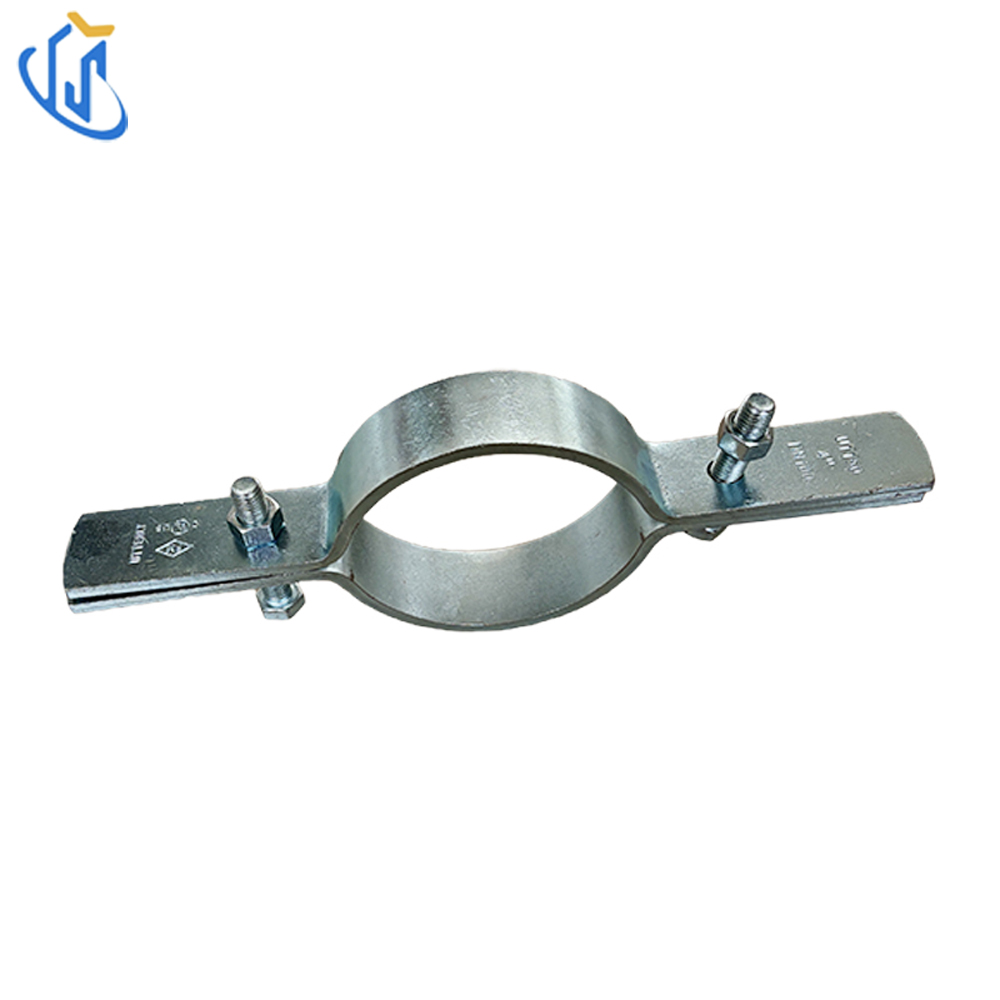

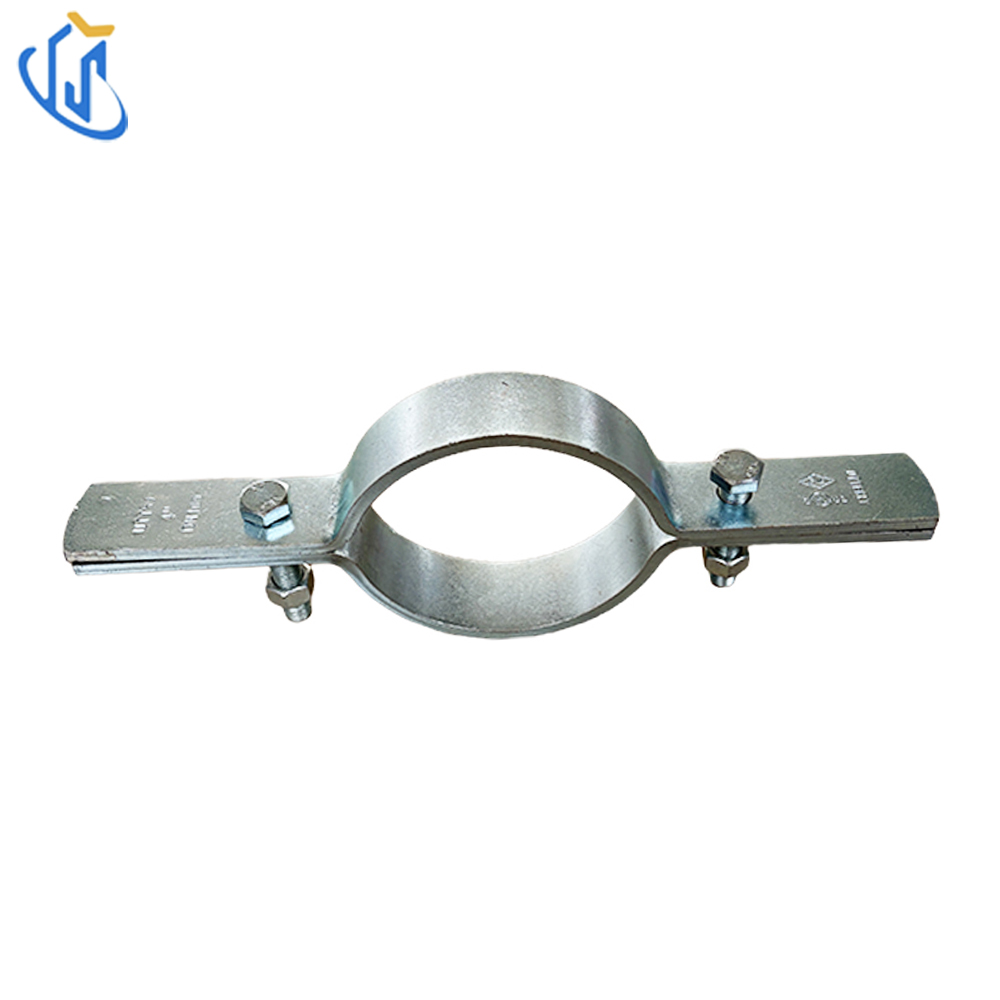

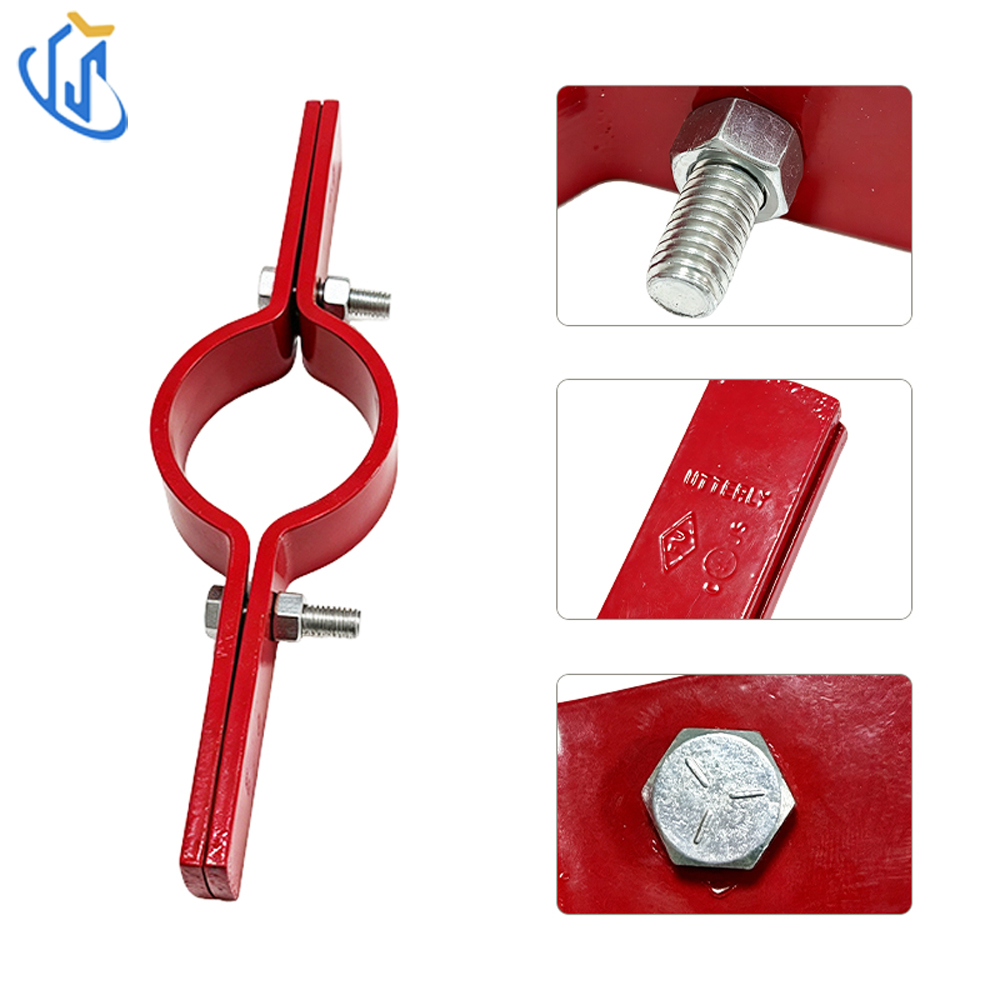

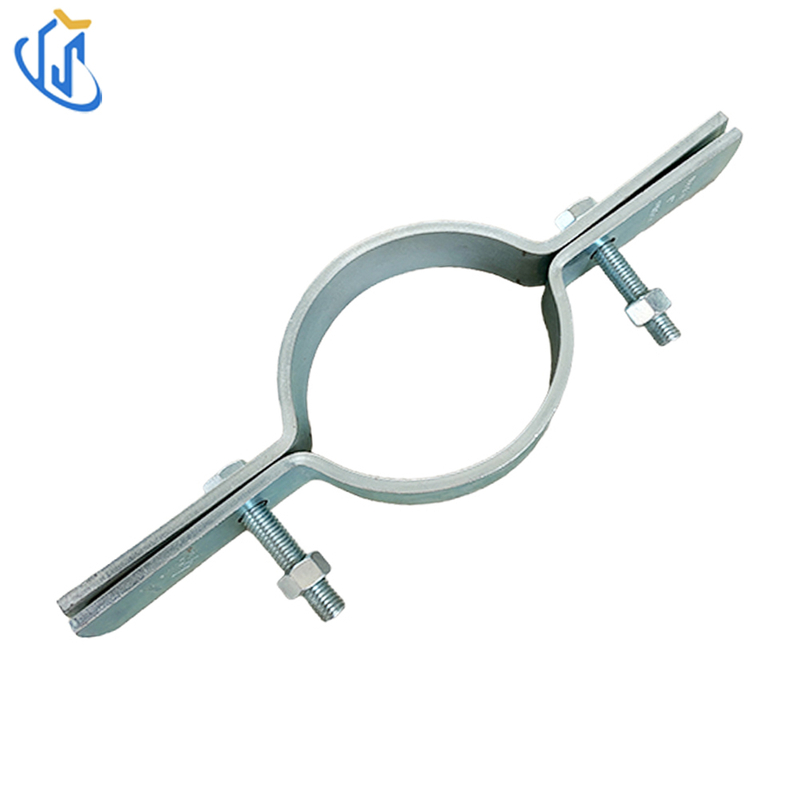

Objemka dvižnega voda UTT50 je profesionalna navpična fiksna podpora za cevi, certificirana s strani UL in FM, izdelana po specifikacijah AA-1192A Type8 & ANSI MSS SP58/SP69 Type8. Izdelano iz pocinkanega ogljikovega jekla, posebej zasnovano za prenašanje polne lastne obremenitve navpičnih dvižnih cevi in ohranjanje cevovoda pokonci in stabilnega, priporočljivo za montažo pod cevno sklopko ali strižnimi ušesi. Na voljo sta dva temperaturna razreda: navadno jeklo zdrži do 650°F, pocinkana različica največ 450°F; Celoten razpon velikosti pokriva DN15~DN200 z ustreznimi vijaki M10/M12/M16 in razvrščeno visoko nosilnostjo, ki se pogosto uporablja za navpične dvižne cevi protipožarnih brizgalk, navpične sklope vodovodnih napeljav MEP v visokih in industrijskih stavbah.
Ključne značilnosti
Osnovna funkcija: zavarujte in stabilizirajte navpične dvižne cevi, prenesete navpično obremenitev cevi na konstrukcijo zgradbe pod spojkami/strižnimi ušesi
Surovina: ogljikovo jeklo visoke trdnosti
Površinska obdelava: vroče/elektro pocinkana protikorozijska prevleka
Certificiranje: dvojno certificiranje UL + FM
Standard skladnosti: AA-1192A (tip 8), MSS SP-58, MSS SP-69 (tip 8)
Veljavna cev: DN15(1/2') ~ DN200(8') standardna jeklena cev
Temperaturna odpornost: Ravnina: 650°F | Pocinkano: 450°F
Specifikacija ustreznega vijaka: M10/M12/M16 razvrščena glede na premer cevi
Nazivna obremenitev : razvrščena 3,34 kN ~ 18,02 kN od majhne do velike velikosti

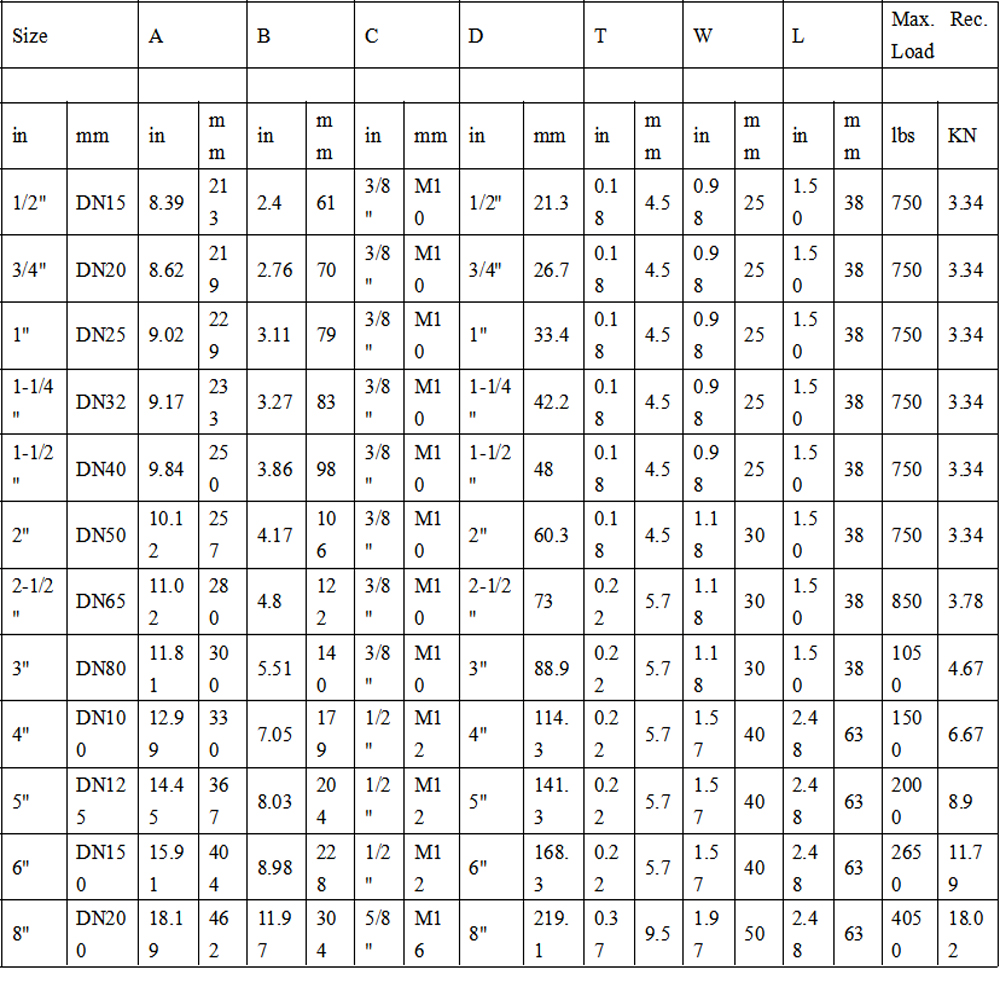

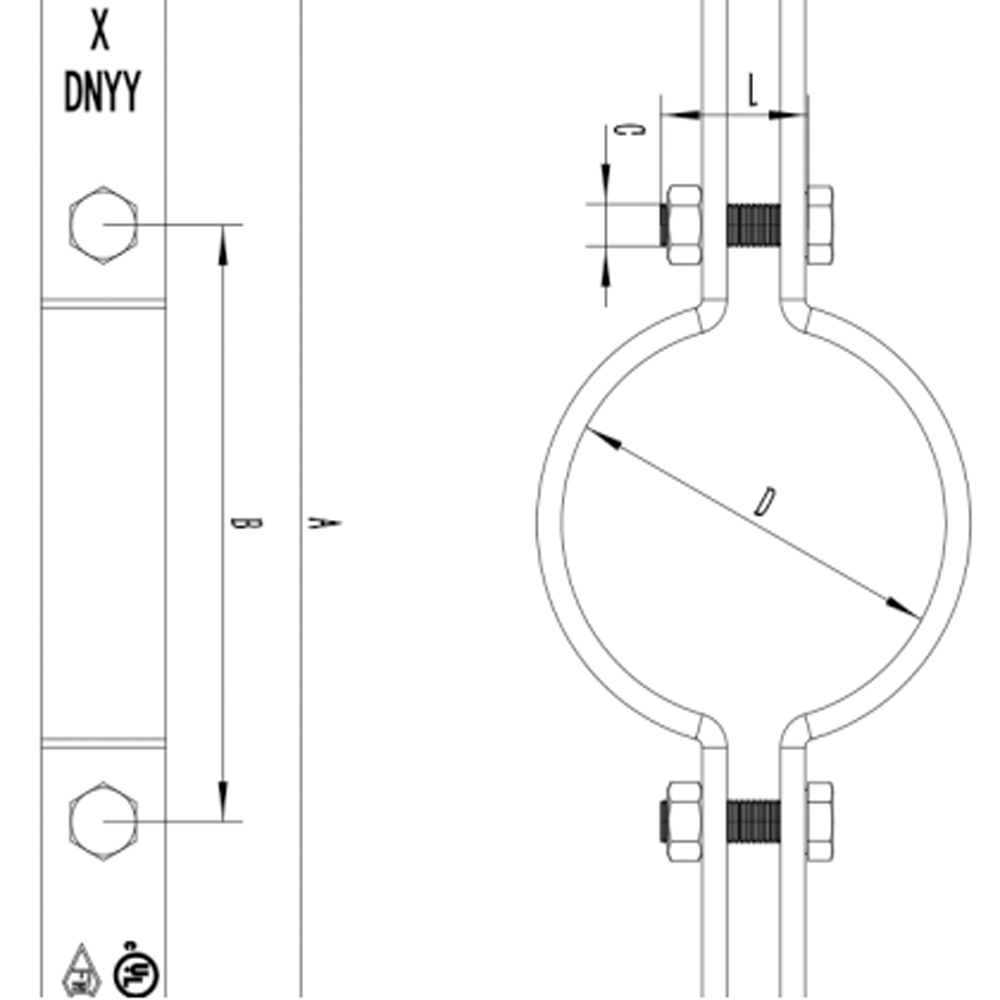

Tabela parametrov izdelka
| predmeta |
Specifikacija |
| Model |
Serija UTT50 (DN15~DN200) |
| Surovina |
Ogljikovo jeklo |
| Površinska obdelava |
Pocinkano |
| Veljavna velikost cevi |
DN15(1/2')~DN200(8') |
| Podpora Temp |
Navaden: 650°F / pocinkan: 450°F |
| Pritrdilni vijak |
M10(DN15~DN65),M12(DN80~DN150),M16(DN200) |
| Največja priporočena obremenitev |
3,34 kN ~ 18,02 kN velikostno razvrščena |
| Položaj namestitve |
Spodaj namestite cevne sklopke/strižne nastavke |
| Certificiranje |
Odobreno UL & FM |
| Dobava vzorcev |
Na voljo so brezplačni testni vzorci v prednaročilu |
![12]()
Scenariji uporabe
1. Sistem protipožarnih brizgalk: Vertikalna fiksna podpora za protipožarne dvižne cevovode v visokih poslovnih stavbah po standardih NFPA & MSS.
2. MEP & HVAC inženiring: Nosilna pritrditev za navpične glavne dvižne cevi za hladno/toplo vodo nakupovalnega središča in stanovanjskega kompleksa.
3. Industrijska gradnja: zadrževanje navpičnih cevi za težke obremenitve za navpične cevne sisteme tovarniških procesov in industrijske dvižne sisteme.

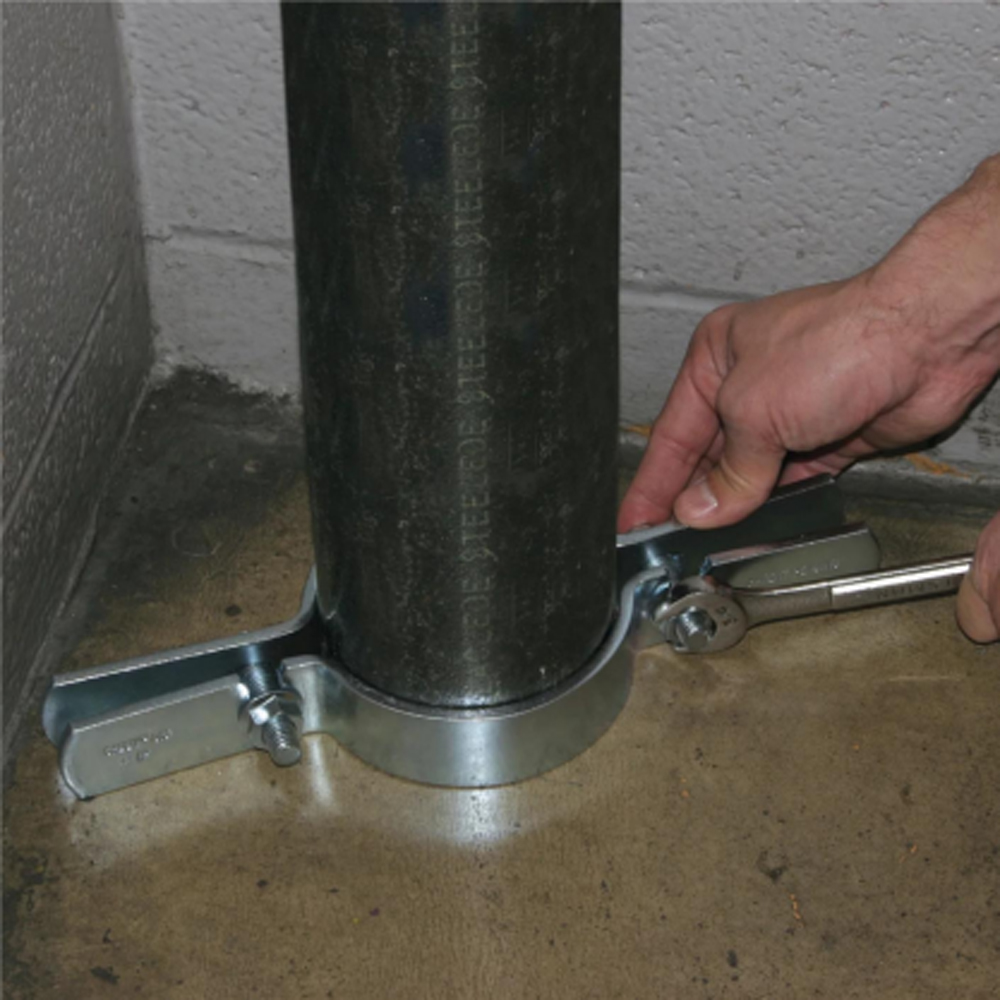

Navodila za namestitev po korakih
1. Izberite ustrezno velikost UTT50, ki ustreza zunanjemu premeru ciljne navpične jeklene cevi.
2. Razdelite objemko dvižnega voda in jo tesno ovijte okoli telesa cevi na določenem mestu pod cevno sklopko ali privarjenimi strižnimi ušesi.
3. Enakomerno privijte ustrezne vijake M10/M12/M16, da dve polovici objemke trdno pritrdite na zunanjo steno cevi.
4. Zagotovite, da se polna obremenitev prenese preko stranskih prirobnic objemke na strukturna tla/nosilec zgradbe.
5. Pred preskusom vodnega tlaka v sistemu preverite tesnost vpenjanja in navpično ravnost cevovoda.
Industrijska skladnost
1. Popolna skladnost z ameriškimi zveznimi specifikacijami AA-1192A Type8 in mednarodnim standardom MSS SP-58, SP-69 Type8.
2. Galvanizirana prevleka izpolnjuje mednarodne specifikacije protikorozijske prevleke ASTM.
3. Vse velikosti so opravile certifikacijo tretjih oseb UL&FM in tovarniški uničujoči test pred dostavo.
Glavne prednosti izdelka
Dvojno pooblaščeno potrdilo UL+FM
Prestati strogi inšpekcijski pregled tretjih oseb za izpolnjevanje ameriških domačih in svetovnih meril sprejemljivosti požarnega inženiringa.
Dvostopenjska zasnova, odporna na visoke temperature
Dve temperaturni možnosti prilagajata visokotemperaturni industrijski cevovod in običajne notranje cevi za brizgalne cevovode.
Zasnova namestitve, specifična za položaj
Optimizirana struktura za montažo pod cevnimi spojkami, da se prepreči poškodba zaradi koncentrirane napetosti v cevovodu.
Stopnjevanje težke nosilnosti
Obremenitev se poveča s premerom cevi od 3,34 kN do 18,02 kN, da se ujema z različno lastno težo navpičnega cevovoda.
Popolna popolna pokritost velikosti
DN15~DN200 celotne specifikacije pokrivajo večino splošnih specifikacij navpičnih jeklenih cevi po vsem svetu.
Popolno ujemanje serije UTT
Združljivo z adapterji žarka UTT, navojno palico in cevnimi objemkami za izgradnjo popolnega navpičnega podpornega sistema dvižnega voda.
pogosta vprašanja
V1: S čim je skladen standard UTT50?
A1: Ustreza AA-1192A(Type8), MSS SP-58 & MSS SP-69 Type8 s certifikatom UL & FM.
V2: Temperaturna tolerančna razlika?
A2: navadno ogljikovo jeklo do 650°F, pocinkana različica največja delovna temperatura 450°F.
V3: Priporočeno mesto za namestitev?
A3: Namestiti ga je treba pod cevno sklopko ali privarjene strižne zanke na navpični jekleni cevi.
V4: Ali ustreza specifikaciji vijaka?
A4: M10 za DN15~DN65, M12 za DN80~DN150, M16 za veliko dvižno cev DN200.
V5: Na voljo brezplačen vzorec?
A5: Brezplačne inšpekcijske vzorce je mogoče dobaviti pred nakupom v razsutem stanju.
