A condensação da tubulação não é um incômodo menor. Opera como um risco sistêmico. Ele desencadeia Corrosão Sob Isolamento (CUI). Causa graves danos à água nas instalações. Também compromete a eficiência energética em configurações de HVAC e ambientes de refrigeração de data centers. Os suportes de tubos tradicionais criam pontos de falha imediatos. Cabides de metal não isolados e blocos de madeira tratada formam pontes térmicas perigosas. Eles permitem que a umidade ambiente se condense rapidamente nas linhas de água gelada.
Você precisa de um padrão melhor para proteger esses sistemas. O A braçadeira de tubo isolada em PU serve como a solução de engenharia que você precisa. Exploraremos como ele fornece resistência térmica ininterrupta ao lidar com cargas estruturais pesadas. Você aprenderá as métricas exatas para selecionar os suportes certos. Abordaremos as realidades da instalação e a correspondência de especificações para proteger suas instalações de maneira eficaz.
**Funcionalidade dupla:** As braçadeiras para tubos isoladas em PU de alta densidade combinam capacidade de suporte de carga estrutural com barreiras térmicas contínuas, eliminando o contato do metal com o tubo.
**Eficiência do sistema:** Os suportes de ponte anti-frio adequados protegem diretamente as métricas de eficiência energética (como PUE do data center), evitando a perda térmica nos locais de suporte.
**Métricas de avaliação:** As decisões de aquisição devem ser baseadas na condutividade térmica (valor k), densidade do material de célula fechada, conformidade com segurança contra incêndio e classificações de suporte de peso.
**Realidade da instalação:** Embora os custos unitários possam ser mais elevados do que os blocos de madeira tradicionais, os grampos de PU integrados reduzem drasticamente o tempo de trabalho e os riscos de falha da barreira de vapor.
Uma ponte fria ocorre quando materiais condutores interrompem o isolamento da tubulação. O calor é transferido rapidamente através dessas lacunas não isoladas. A temperatura da superfície da tubulação cai subsequentemente abaixo do ponto de orvalho local. A umidade ambiente condensa imediatamente nas estruturas de suporte expostas. Este mecanismo de ponte térmica atua como um dreno contínuo no desempenho do sistema.
As consequências operacionais perturbam a estabilidade das instalações a longo prazo. Os profissionais da indústria frequentemente enfrentam três problemas principais causados por essas falhas de suporte.
CUI (Corrosão sob isolamento): O acúmulo de umidade degrada continuamente o tubo. A água fica presa sob as camadas de isolamento adjacentes. O tubo de metal corrói silenciosamente longe da inspeção visual. O CUI continua notoriamente difícil de detectar. Quando os pontos de manutenção acumulam água, a espessura da parede do tubo geralmente se degrada além dos limites operacionais seguros.
Perda de energia: Existem milhares de pontos de apoio não isolados em grandes instalações. Eles drenam gradativamente a eficiência do compressor HVAC. Seus chillers trabalham mais para compensar esse vazamento térmico contínuo. Nos data centers modernos, isso prejudica diretamente as métricas de Eficácia no Uso de Energia (PUE). Cada quilowatt desperdiçado no resfriamento do ar ambiente aumenta a carga de serviços públicos.
Segurança e Conformidade: O gotejamento de condensação cria graves riscos de escorregamento nos pisos das instalações. Nas salas de servidores, a queda de água ameaça diretamente os racks eletrônicos sensíveis. Os gerentes de instalações enfrentam graves violações de conformidade quando a umidade descontrolada persiste dentro das zonas comerciais.
As soluções alternativas tradicionais frequentemente falham no nível de decisão. Historicamente, os empreiteiros usavam blocos de madeira tratada. A madeira absorve naturalmente a umidade com o tempo. Apodrece, encolhe e perde integridade estrutural. Outros instaladores cobrem o isolamento de borracha padrão. A borracha não possui resistência à compressão adequada. Canos pesados esmagam a borracha até uma fração de sua espessura original. Esta compressão destrói totalmente a sua resistência térmica.
Os engenheiros exigem um produto capaz de fazer duas coisas simultaneamente. Eles precisam de apoio estrutural. Eles também exigem resistência térmica ininterrupta. Um produto de alta qualidade A braçadeira de tubo isolada em PU resolve exatamente esse dilema.
O poliuretano (PU) apresenta uma estrutura especializada de células fechadas. Os materiais de células abertas agem como esponjas que absorvem vapor. O PU de célula fechada atua como uma fortaleza impenetrável. Este design molecular evita quase completamente a permeabilidade à umidade. As células rígidas retêm gases inativos em seu interior. Este layout oferece condutividade térmica excepcionalmente baixa. Além disso, o PU de alta densidade oferece imensa resistência à compressão. Ele resiste à deformação sob enormes pesos de tubos.

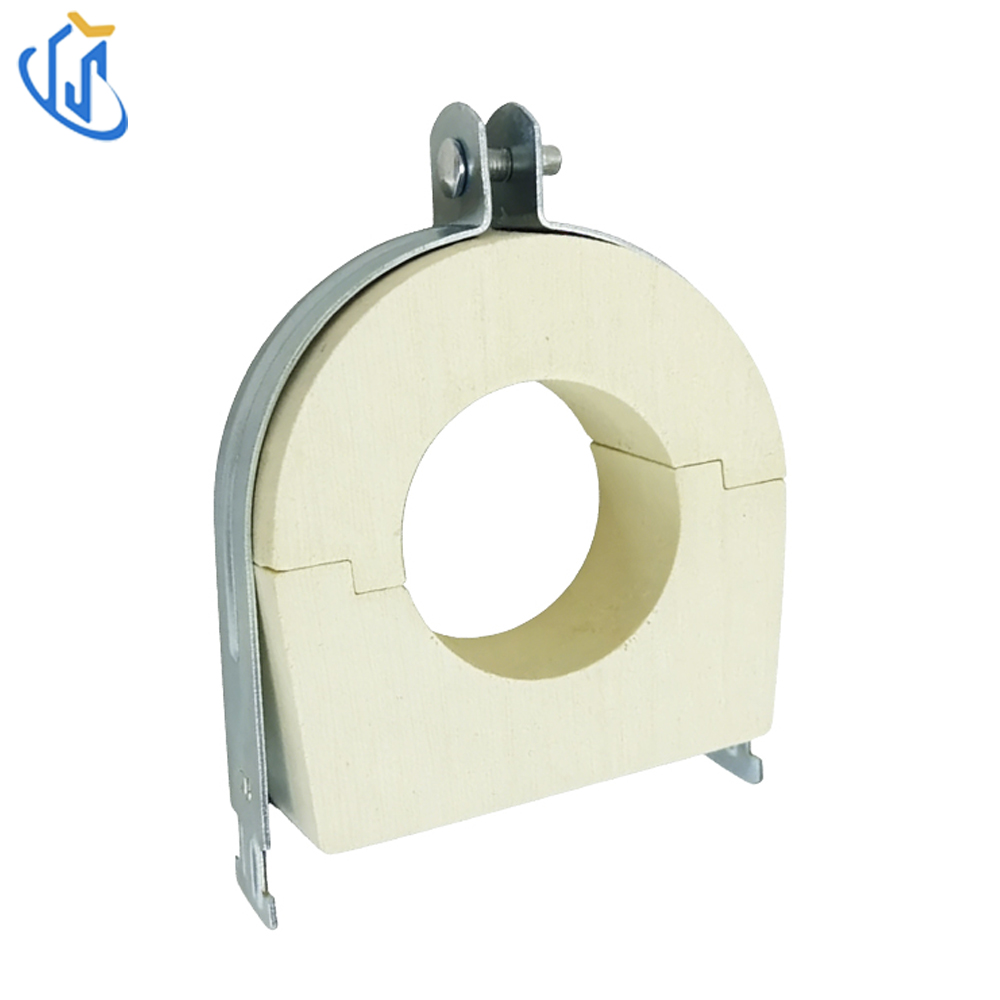

As variantes comerciais utilizam engenharia completa. A anatomia inclui três camadas críticas. Primeiro, você tem o núcleo rígido de PU segurando o tubo. Em segundo lugar, um anel externo de aço fornece a ancoragem estrutural. Você pode escolher aço galvanizado ou inoxidável com base nas condições. A faixa de metal distribui a carga mecânica pontual uniformemente por uma área de superfície mais ampla. Terceiro, os fabricantes integram uma camada contínua de barreira de vapor diretamente no exterior do núcleo de PU.
Esta execução garante efetivamente o desempenho da ponte anti-frio. O núcleo PU atua como um isolador absoluto. A temperatura operacional interna do tubo nunca interage com o ar ambiente. O suporte metálico transfere suavemente as cargas estruturais para a estrutura do edifício. Nunca toca fisicamente o tubo resfriado. Você elimina totalmente a ponte térmica.
Você deve avaliar os suportes de tubulação usando métricas de engenharia rigorosas. Não confie em inspeções visuais genéricas. Recomendamos analisar cuidadosamente os dados térmicos, estruturais e de segurança.
Resumo das principais métricas de avaliação
Métrica de avaliação |
Requisito padrão |
Impacto de Engenharia |
|---|---|---|
Condutividade Térmica (valor k) |
Normalmente ≤ 0,035 W/(m·K) |
Determina taxas de transferência de calor aceitáveis. Valores mais baixos significam desempenho de isolamento superior para linhas refrigeradas. |
Densidade do material |
80 - 300 kg/m³ |
Corresponde às capacidades de carga estrutural. A alta densidade evita o esmagamento do material sob fortes restrições de tubulação comercial. |
Conformidade com classificação de incêndio |
UL/ASTM E84 Classe A |
Garante que o material limite a propagação da chama. Ele controla o desenvolvimento de fumaça durante incidentes inesperados de incêndio em instalações. |
A correspondência da densidade do PU com a aplicação específica continua crítica. Você deve levar em conta o peso estático do tubo. Você deve adicionar o peso interno do fluido. Você também deve levar em consideração as cargas dinâmicas do sistema. Eventos de golpe de aríete criam picos repentinos de pressão. Quando uma válvula fecha rapidamente, a onda de choque cria uma enorme carga dinâmica no suporte do tubo. O isolamento fraco esmaga instantaneamente. Linhas comerciais padrão geralmente exigem densidades de PU entre 80 e 160 kg/m³. Risers industriais pesados exigem densidades que chegam a 300 kg/m³.
A precisão dimensional garante o seu sucesso. Preste atenção a estes três fatores exatos de dimensionamento:
Diâmetro interno (ID): O ID da braçadeira deve corresponder perfeitamente ao diâmetro externo do tubo. Ajustes soltos causam fricção prejudicial. Ajustes apertados danificam a parede do tubo.
Diâmetro externo (OD): O diâmetro externo do grampo deve estar perfeitamente alinhado com o isolamento da linha principal adjacente.
Espessura do isolamento: A espessura do PU deve refletir a espessura do isolamento de elastômero ou fibra de vidro de conexão. Transições desiguais criam riscos imediatos de condensação.
As classificações de incêndio determinam sua conformidade ambiental. As propostas comerciais de HVAC exigem estritamente materiais retardadores de fogo certificados. Sempre verifique as certificações ASTM E84, UL ou padrões locais equivalentes. Materiais não conformes expõem suas instalações a enormes riscos de responsabilidade durante auditorias de segurança.
Métodos padronizados de instalação definem a qualidade final do seu projeto. Encontrar isoladores qualificados é cada vez mais difícil hoje. Os grampos de PU integrados reduzem drasticamente as rotinas de bloqueio em várias etapas. Os instaladores executam uma ação de fixação única e repetível. Esse fluxo de trabalho padronizado minimiza erros humanos em grandes canteiros de obras. Reduz a dependência de habilidades artesanais de nível artesanal. Você economiza milhares de horas de trabalho em extensas redes de dutos.
A continuidade da barreira de vapor representa o seu principal risco de implementação. A junta que conecta o isolamento do tubo à braçadeira de PU requer uma vedação perfeita. Você deve aplicar mastiques compatíveis. Você deve envolver bem a costura usando fita adesiva de alumínio sobreposta. Uma falha aqui anula completamente o valor do grampo. A umidade ambiente penetrará agressivamente em qualquer micro-fenda não vedada.
Melhores práticas para instalação
Aplique mástique úmido totalmente ao redor da junta de isolamento antes de pressioná-lo contra o núcleo da braçadeira.
Estenda a fita vapor de alumínio pelo menos cinco centímetros além das costuras de conexão em ambos os lados.
Posicione a dobradiça de suporte de carga do grampo corretamente de acordo com as diretrizes de orientação de carga do fabricante.
Erros comuns a evitar
Deixando um espaço de ar visível entre o isolamento do trecho principal e o bloco rígido do núcleo de PU.
Usando adesivos incompatíveis. Produtos químicos errados degradam rapidamente o material de poliuretano ao longo do tempo.
Apertar demais o anel de aço externo. O torque excessivo fratura a estrutura interna da célula fechada.
Ambientes complexos exigem considerações adicionais. As salas de bombas criam zonas intensas de alta vibração. Você precisa de braçadeiras externas resistentes com porcas de travamento para evitar afrouxamento. Os tubos externos que abrangem pontes enfrentam severa degradação UV e exposição às intempéries. Você deve especificar um revestimento externo resistente a UV para esses locais. Plenums de teto apertados exigem designs discretos. Plenums funcionam como espaços apertados e quentes. Eles permanecem de difícil acesso para manutenção futura. Você deve proteger essas áreas corretamente na primeira vez.
A seleção do hardware certo exige uma correspondência metódica de especificações. Você não pode tratar os suportes de tubulação como produtos genéricos de hardware.
Primeiro, verifique a compatibilidade do material do seu tubo. Os tubos de cobre que transportam água gelada padrão interagem de maneira diferente das linhas pesadas de aço carbono. A tubulação de PVC ou CPVC requer configurações específicas de distribuição de carga para evitar fraturas por carga pontual.
Segundo, defina sua temperatura média. As linhas de refrigeração por congelamento profundo exigem tratamentos de barreira de vapor distintos em comparação com a água gelada HVAC padrão. Os sistemas criogênicos exigem variantes de PU de densidade mais alta. Eles evitam choques térmicos devastadores. As linhas padrão permitem densidades ligeiramente mais baixas.
Terceiro, avalie a corrosividade ambiental. Edifícios comerciais internos padrão utilizam com segurança braçadeiras externas de aço eletrogalvanizadas. Instalações costeiras ou fábricas de processamento químico apresentam atmosferas altamente corrosivas. As áreas de lavagem requerem proteção intensiva. Esses ambientes extremos determinam o uso de ferragens externas de aço inoxidável 316. UM A braçadeira para tubo isolada em PU com carcaça robusta em aço inoxidável garante integridade estrutural de longo prazo em zonas agressivas.
Por fim, conduza uma verificação rigorosa do fornecedor. Exija dados reais de teste de carga do fabricante. Solicite certificados de desempenho térmico independentes que verifiquem os valores k reivindicados. Examine seu catálogo para convenções claras de nomenclatura de SKU. Um SKU ideal indica o diâmetro do tubo, a espessura do isolamento e o tipo de material em uma coluna. Este sistema lógico evita erros dispendiosos de entrega no site. Dados de engenharia autênticos separam fabricantes confiáveis de fornecedores de commodities de baixo nível.
Tratar os suportes de tubos como uma reflexão tardia coloca em risco seus investimentos multimilionários em HVAC. A condensação destrói a integridade do isolamento. Introduz graves riscos de corrosão. Isso causa estragos nas métricas de energia operacional.
Exija padrões rígidos: atualize suas especificações de engenharia para exigir braçadeiras para tubos com isolamento de PU de alta densidade e células fechadas em todos os locais de suporte do sistema frio.
Verifique o ajuste dimensional: certifique-se de que os diâmetros internos e a espessura do isolamento correspondam precisamente à tubulação da linha principal para eliminar lacunas térmicas.
Aplique barreiras de vapor: treine suas equipes de instalação para vedar perfeitamente todas as costuras de conexão usando mástiques aprovados e fitas de alumínio sobrepostas.
Audite os projetos atuais: revise seus projetos pendentes imediatamente. Remova blocos de madeira desatualizados ou cabides não isolados de seus esquemas.
Assuma o controle imediato da integridade do seu pipeline. Consulte tabelas de classificação de carga verificadas antes do seu próximo projeto. Solicite hoje mesmo uma amostra técnica de um fabricante confiável. Proteja suas instalações contra a ameaça implacável de condensação descontrolada.
R: Os grampos de PU apresentam uma estrutura especializada de células fechadas que fornece resistência absoluta à umidade e condutividade térmica previsível. Eles nunca absorvem água. Os blocos de madeira tratada consistem em material orgânico. A madeira absorve naturalmente a umidade ambiente ao longo do tempo. Isso leva ao apodrecimento interno, deterioração estrutural e eventual falha da ponte térmica.
R: Sim. Os fabricantes projetam PU de alta densidade para escalar perfeitamente de acordo com os tamanhos dos tubos. Densidades padrão lidam com linhas claras. Tubos de aço comerciais maiores utilizam variantes de PU de ultra-alta densidade, atingindo até 300 kg/m³. Essa escala precisa oferece imensa resistência à compressão. Evita qualquer esmagamento estrutural sob cargas dinâmicas maciças.
R: Você deve vedar perfeitamente a junta crítica onde o isolamento da linha principal encontra o núcleo rígido de PU. Os instaladores evitam a condensação aplicando mástiques úmidos compatíveis diretamente na costura. Eles devem finalizar a junta envolvendo firmemente a fita de vapor de alumínio sobreposta em toda a zona de transição.
R: Os suportes de PU de alta densidade operam com segurança em gradientes térmicos extremos. As faixas operacionais padrão atendem a aplicações de refrigeração criogênica profunda até os limites padrão de água quente. A maioria dos materiais de PU premium sustentam de forma confiável operações contínuas entre -160°C e +120°C sem sofrer degradação estrutural ou perder resistência térmica.
