Simplifique as instalações de HVAC usando suportes de tubo galvanizados ajustáveis

Projetos comerciais de tubulação HVAC exigem precisão máxima. Os instaladores enfrentam uma batalha diária no local de trabalho. Você deve equilibrar a conformidade rigorosa da Divisão 23 com horários de trabalho agressivos. Métodos de suspensão não ajustáveis ​​causam grandes atrasos. Sistemas rígidos forçam as equipes a desperdiçar horas valiosas em correções manuais de elevação. Precisamos de uma abordagem mais rápida e confiável. Cabides de tubo galvanizados ajustáveis ​​resolvem esse problema frustrante. Eles fornecem um método de suspensão padronizado e altamente eficiente. Você pode usá-los para configurações de tubulação isolada e não isolada. Este guia avalia como avaliar e especificar esses suportes críticos. Você aprenderá como implementá-los de forma eficaz. Cobrimos instalações comerciais escaláveis ​​e projetos complexos de modernização. Os empreiteiros contam com esses componentes para manter cronogramas rígidos do projeto.

Principais conclusões

• Eficiência de Mão de Obra: Mecanismos giratórios e ajustáveis ​​permitem correções de elevação pós-instalação sem remover o tubo.

• Conformidade e durabilidade: A construção em aço galvanizado se alinha aos requisitos comerciais internos padrão (Divisão 23) para suporte de carga e resistência à corrosão.

• Escopo de aplicação: Ideal para trechos horizontais suspensos que exigem passo específico (por exemplo, linhas de condensado), embora seja necessária uma avaliação rigorosa das capacidades de carga para limites de equipamentos de alta vibração.

• Foco na aquisição: A seleção deve basear-se em classificações de carga verificadas, bitola do material e compatibilidade com a infraestrutura existente de hastes roscadas.

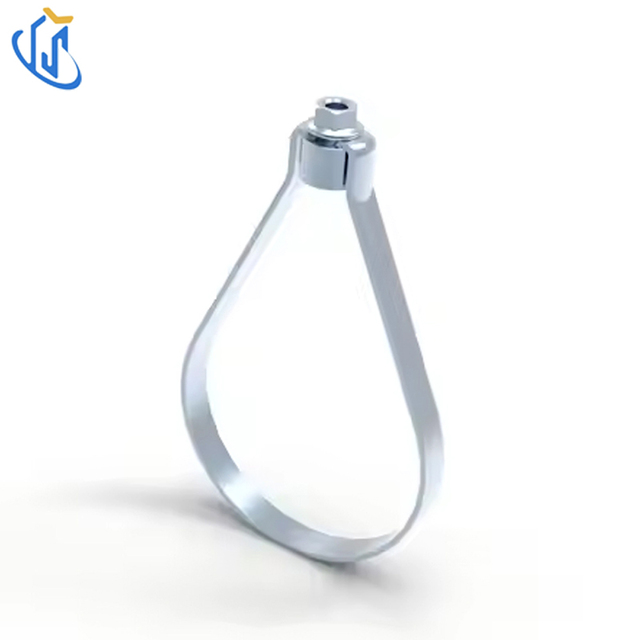

Avaliando o caso de negócios para suportes de tubos de laço ajustáveis

O principal problema da suspensão HVAC reside nas cintas rígidas. Cabides não ajustáveis ​​levam diretamente a retrabalhos dispendiosos. Anomalias estruturais geralmente alteram a inclinação pretendida da tubulação. Isso se torna extremamente problemático durante reformas de edifícios mais antigos. Planos de teto irregulares forçam os empreiteiros a passar horas recortando hastes roscadas. Precisamos de sistemas de suspensão mais inteligentes para evitar estes atrasos.

Um sistema de apoio bem-sucedido deve atender a critérios rigorosos de sucesso. Deve oferecer recursos de instalação rápida. Você precisa de ajuste vertical contínuo. O suspensor deve manter a integridade estrutural sob expansão térmica regular. As linhas de água gelada expandem-se e contraem-se constantemente. UM O Loop Pipe Hanger acomoda essas mudanças dinâmicas com segurança.

Examinemos cuidadosamente a relação custo/resultado. Cabides galvanizados apresentam menor custo de material por unidade. Você economiza dinheiro em comparação com a compra de cabides de manilha resistentes. O valor real vem das porcas serrilhadas. Este recurso giratório reduz drasticamente o tempo de nivelamento manual. As horas de trabalho caem significativamente em grandes andares comerciais.

Erro comum: Evite especificar suportes de faixa rígidos para linhas de condensado horizontais. Eles não possuem o ajuste giratório necessário para correções rápidas de inclinação pós-instalação. Você terá dificuldade para passar nas inspeções de drenagem.

Os empreiteiros muitas vezes subestimam o tempo acumulado perdido com suportes estáticos. Ajustar apenas um cabide rígido leva vários minutos. Multiplique isso por milhares de pés lineares. Você perde semanas de produtividade. Mecanismos giratórios eliminam esse tempo morto. Os instaladores simplesmente giram a porca para obter a elevação perfeita.

Comparação de soluções: Loop Hangers vs. Sistemas de suporte alternativos

A seleção do método de suspensão correto requer uma comparação cuidadosa. Diferentes aplicações exigem tolerâncias de carga específicas. Vejamos como eles se comparam.

Gancho de tubo em loop vs. cabides de manilha

Através de uma lente de avaliação, os suportes de loop são ideais para configurações básicas. Eles funcionam perfeitamente para linhas de água HVAC padrão. Eles fornecem suporte estacionário para tubos altamente confiável. Os cabides Clevis têm uma finalidade completamente diferente. Você precisa de modelos de manilha para tubos de diâmetro maior. Eles lidam com movimentos laterais significativos com segurança. Eles também acomodam facilmente escudos de isolamento mais pesados ​​e grossos.

Loops ajustáveis ​​vs. cintas perfuradas

Através de outra lente de avaliação, as cintas perfuradas carecem de precisão profissional. Os encanadores chamam isso de fita de encanador. Ele não atende à conformidade do código para cargas pesadas. Ele oferece zero ajuste pós-instalação. Por outro lado, um Loop Pipe Hanger fornece distribuição uniforme de carga. Você obtém sempre um acabamento confiável e profissional.

Consideração Cética

Esses cabides não são uma solução universal. Zonas sísmicas intensas requerem abordagens muito diferentes. Ambientes costeiros externos expõem os metais ao ar salgado. Os engenheiros devem especificar contraventamentos rígidos em áreas propensas a terremotos. Loops galvanizados padrão falham sob alta vibração. As alternativas de aço inoxidável superam as unidades galvanizadas padrão para ambientes externos.

Gráfico de análise de sistemas de suporte

Atendendo aos padrões de conformidade e suporte de carga da Divisão 23

Os ambientes comerciais aplicam rigorosamente os códigos de segurança. Aeroportos, universidades e edifícios municipais exigem conformidade com a Divisão 23. A navegação nas especificações de engenharia garante suportes de tubulação seguros. Os inspetores examinam esses componentes de perto. Você deve passar por essas inspeções visuais para garantir as autorizações de ocupação.

A verificação do material continua sendo uma etapa crítica. O aço galvanizado oferece uma poderosa defesa de revestimento de zinco. Protege contra a umidade interna típica. Ele resiste facilmente à condensação normal de HVAC. Esta barreira metálica evita a oxidação prematura. A ferrugem compromete a integridade estrutural rapidamente. A galvanização interrompe esta degradação antes de começar.

Você deve compreender as classificações de carga e os fatores de segurança. Verifique sempre a carga máxima recomendada (MRL) do fabricante. Não adivinhe esses limites operacionais. Documente claramente o LMR para revisão do inspetor. Os laboratórios de testes estabelecem estes limites sob condições estritas.

Lembre-se de onde geralmente existem vulnerabilidades do sistema. O ponto mais fraco raramente é a própria faixa de suspensão. Quase sempre é a haste roscada. As fixações estruturais superiores frequentemente falham primeiro. A engenharia adequada analisa todo o conjunto suspenso. Grampos de viga e âncoras de encaixe carregam a carga principal.

Melhores Práticas: Sempre use âncoras estruturais de tamanho correto. Combine a capacidade da âncora diretamente com a haste roscada. Certifique-se de que ambos excedam o MRL do suporte de loop. Isso cria uma rede de suspensão à prova de falhas.

Implementação em campo: dimensionamento, ajustes de inclinação e realidades de retrofit

Os sistemas HVAC exigem inclinações altamente precisas. As linhas de condensado devem drenar perfeitamente por gravidade. Dominar a drenagem de condensação evita graves danos causados ​​pela água no edifício. A porca giratória ajustável torna-se a sua melhor ferramenta. Os empreiteiros podem micro-ajustar o campo sem esforço. Você faz isso depois que o tubo estiver seguro no cabide.

Cenários de retrofit apresentam desafios físicos únicos. A infra-estrutura comercial existente apresenta frequentemente planos de tecto irregulares. Os empreiteiros anteriores deixam para trás caminhos caóticos de serviços públicos. Os cabides de laço adaptam-se perfeitamente a esses ambientes. Eles se integram às âncoras existentes. Você pode fixá-los em braçadeiras de viga existentes por meio de hastes roscadas padrão.

A mitigação de riscos de instalação protege o cronograma do seu projeto. Certifique-se de que o tamanho do tubo corresponda com precisão à especificação do suspensor. Cabides soltos causam barulho irritante no sistema. Suspensões apertadas criam forte tensão no tubo. O estresse leva à fadiga prematura do material.

Siga estas etapas específicas para ajustar o tom com segurança:

1. Suspenda todo o tubo horizontal frouxamente em todos os suportes.

2. Coloque um nível de torpedo digital com segurança na superfície do tubo.

3. Gire a porca de inserção serrilhada manualmente em cada suporte individual.

4. Trave firmemente a elevação final assim que atingir a inclinação necessária.

Ao lidar com tubos isolados de cobre ou aço, proceda com cuidado. Garanta o dimensionamento adequado antes da aquisição. Você deve acomodar selas de isolamento rígido. Às vezes você precisa de escudos protetores curvos. Não comprima o isolamento de fibra de vidro. O isolamento esmagado perde sua resistência térmica. Não comprometa a faixa estrutural do suspensor forçando cargas superdimensionadas.

Lógica de Aquisições: Especificando o Suporte Certo para o Projeto

A aquisição exige uma lógica de avaliação rigorosa. Os compradores não podem confiar apenas no preço. Você deve selecionar produtos com base em dimensões físicas específicas. Uma falha aqui interrompe imediatamente o progresso no local de trabalho.

Principais dimensões de avaliação para seleção:

• Medidor/Espessura: Verifique a espessura real do aço. Deve corresponder perfeitamente à sua classificação de carga prevista. O metal fino deforma-se sob forte peso da água.

• Mecanismo giratório: Inspecione cuidadosamente a porca de inserção capturada. Ele trava com segurança? Não deve desfiar sob tensão. Os fios descascados soltam os tubos.

• Certificações: Procure uma listagem UL válida. Verifique a aprovação FM atual. Esses marcadores são muito importantes. Aplicações que se sobrepõem à proteção contra incêndio exigem isso. A subscrição rigorosa de seguros também exige certificações laboratoriais verificadas.

As ações do próximo passo garantem o sucesso absoluto do projeto. Audite minuciosamente o cronograma do seu próximo projeto. Determine os tamanhos exatos de cabides necessários por andar. Solicite apresentações técnicas abrangentes do fabricante. Solicite um teste de extração localizado antes de adquirir em massa.

Considerações sobre dimensionamento de aquisições

Os engenheiros apreciam os empreiteiros que enviam fichas técnicas precisas. Acelera o processo de aprovação. Reúna todos os documentos de classificação de carga com antecedência. Armazene-os digitalmente para referência rápida durante inspeções no local.

Conclusão

Cabides de tubo galvanizados ajustáveis ​​oferecem um valor excepcional. Eles servem como um componente confiável e compatível com o código. Eles padronizaram com sucesso a suspensão comercial de tubos HVAC. Esses componentes simplificam a mão de obra no local por meio de ajuste rápido. Você elimina horas de retrabalho manual frustrante.

No entanto, a adesão rigorosa aos padrões de dimensionamento determina o sucesso a longo prazo. Você deve seguir rigorosamente os limites de carga. A implementação adequada garante um sistema durável. Você protege o edifício contra falhas catastróficas na tubulação.

Consulte um engenheiro estrutural no início da fase de planejamento. Revise todos os requisitos da Divisão 23 cuidadosamente. Mapeie as especificações do seu suporte de loop estritamente de acordo com o próximo cronograma de tubulação HVAC. Contate um representante técnico de vendas hoje mesmo para finalizar sua estratégia de compras.

Perguntas frequentes

P: Qual é a diferença entre um suporte de laço padrão e um suporte de laço giratório?

R: Um laço giratório inclui uma porca serrilhada capturada na parte superior, permitindo ao instalador girar o suporte para ajustar a elevação vertical na haste roscada sem desmontar o tubo.

P: Os suportes para tubos galvanizados podem ser usados ​​ao ar livre?

R: Embora o aço galvanizado resista melhor à ferrugem do que o aço puro, ele se destina principalmente a ambientes internos não corrosivos. Aplicações externas ou altamente corrosivas geralmente requerem suportes galvanizados a quente ou de aço inoxidável.

P: Como dimensionar um suporte de laço para tubos HVAC isolados?

R: Você deve dimensionar o suspensor com base no diâmetro externo (DE) do tubo mais a espessura do isolamento e quaisquer proteções ou selas de proteção necessárias, em vez de apenas no diâmetro do tubo descoberto.

P: Os suportes para tubos em forma de laço são adequados para suporte de tubos verticais?

R: Não. Os suportes de laço são projetados para suspender trechos de tubos horizontais. Tubos verticais requerem braçadeiras de elevação que dependem de fricção e pontos de apoio estruturais para suportar a carga.
