Visão geral

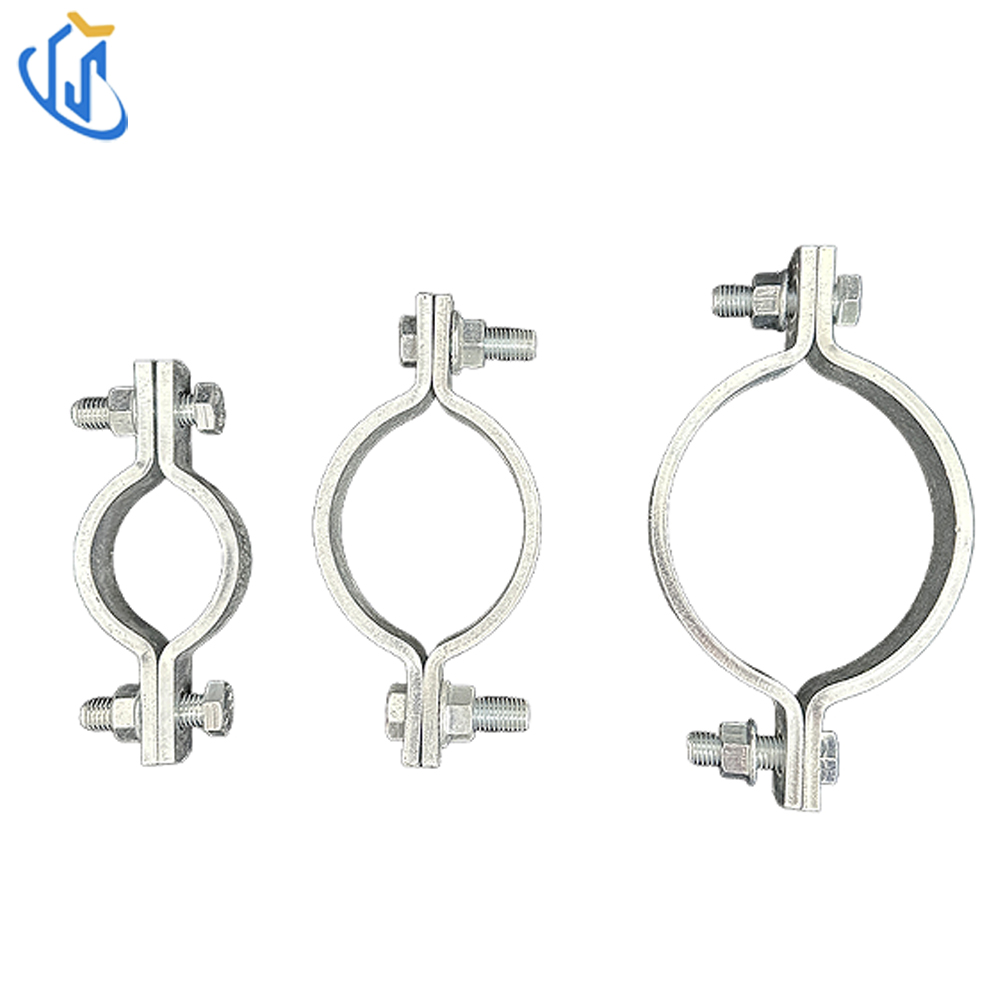

A braçadeira de tubo dividido padrão UTT60 é um componente de fixação de tubo dividido de duas peças com certificação UL/FM projetado para suspensão de tubulação de aço padrão, fabricado estritamente de acordo com as especificações da indústria federal dos EUA AA-1192A (Type8) e MSS internacional SP-58/SP-69 Type8. Disponível em três opções de superfície: aço bruto preto, acabamento pintado e revestimento galvanizado para diversos ambientes de trabalho; o aço carbono liso suporta altas temperaturas de até 650°F, enquanto a versão galvanizada atinge no máximo 450°F. Faixa completa de especificações de DN15 a DN200, combinada com porca de olhal sem solda e haste de olhal rosqueada como conjunto padrão para sprinklers horizontais contra incêndio e suspensão fixa de tubulação MEP em construção comercial e industrial.
Características principais
Função principal: Estrutura dividida de duas peças para envolver e fixar tubo de aço padrão para suspensão por gravidade de tubulação horizontal, combinada com porca de olhal e haste de olhal para montagem suspensa
Matéria-prima: aço carbono de alta resistência

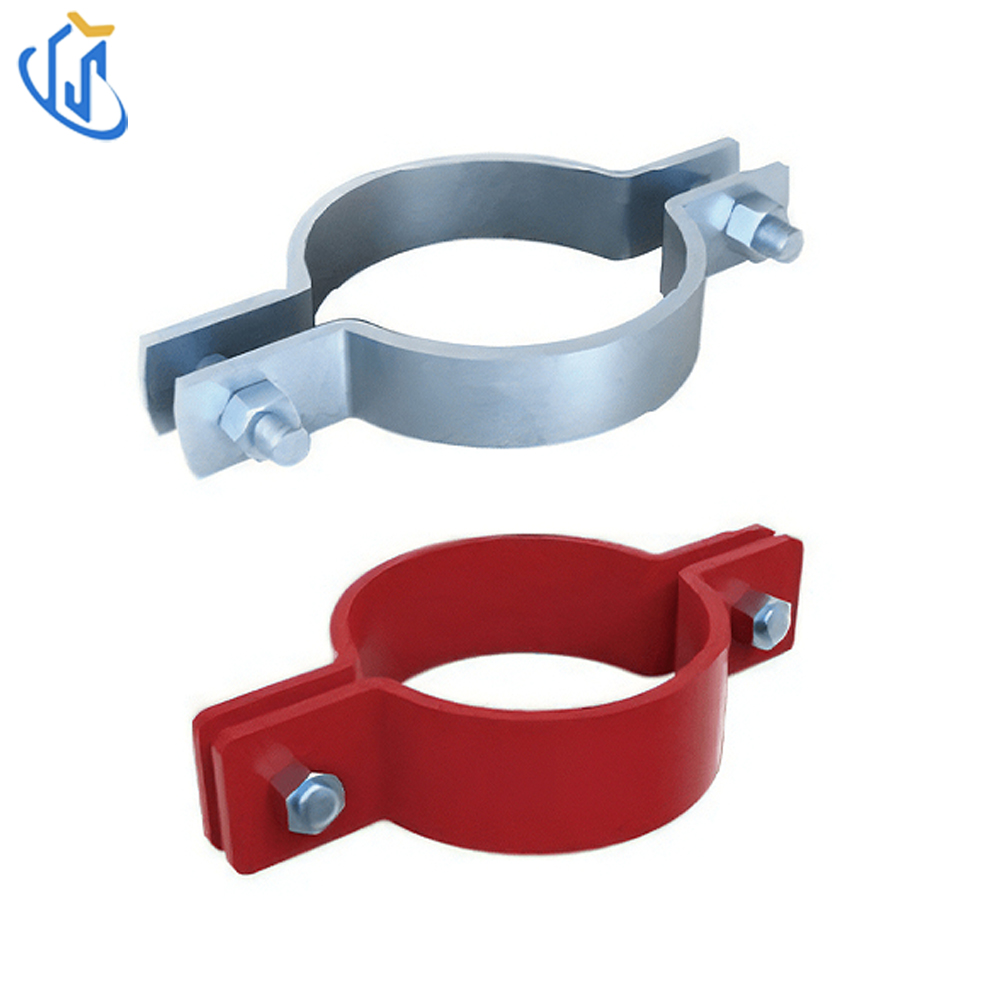

Opções de superfície: aço bruto preto / pintado / galvanizado três opções
Certificação: certificação dupla UL + FM
Padrão de conformidade : AA-1192A (Type8), MSS SP-58, MSS SP-69 (Type8)
Tamanho do tubo aplicável : DN15 (1/2') ~ DN200(8') tubo de aço padrão
Resistência à temperatura : Aço liso:650°F; Acabamento galvanizado: 450°F
Fixador correspondente : Parafuso de fixação M10/M12, montado com porca/haste de olhal sem solda

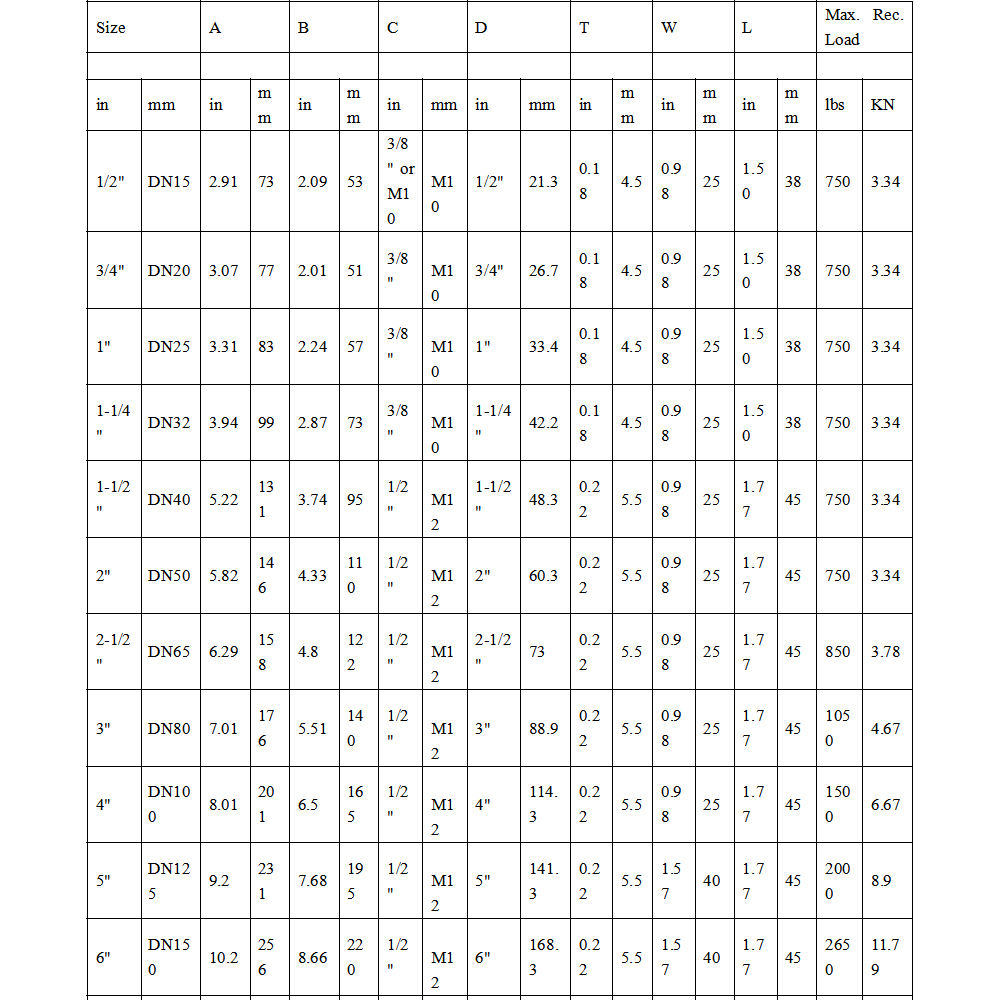

Tabela de parâmetros do produto
| do item |
Especificação |
| Modelo |
Série UTT60 (DN15 ~ DN200) |
| Matéria-prima |
Aço carbono |
| Tratamento de superfície |
Preto / Pintado / Galvanizado três opções |
| Tubo aplicável |
DN15(1/2')~DN200(8') tubo de aço padrão |
| Temperatura de trabalho |
Simples:650°F / Galvanizado:450°F |
| Parafuso de fixação |
M10(DN15~DN125), M12(DN150~DN200) |
| Carga máxima recomendada |
3,34kN~18,02kN classificados pelo diâmetro do tubo |
| Acessório correspondente |
Porca de olhal e haste de olhal sem solda |
| Certificação |
Aprovado por UL e FM |
| Fornecimento de amostra |
Amostras de teste gratuitas para pré-encomenda disponíveis |
![12]()

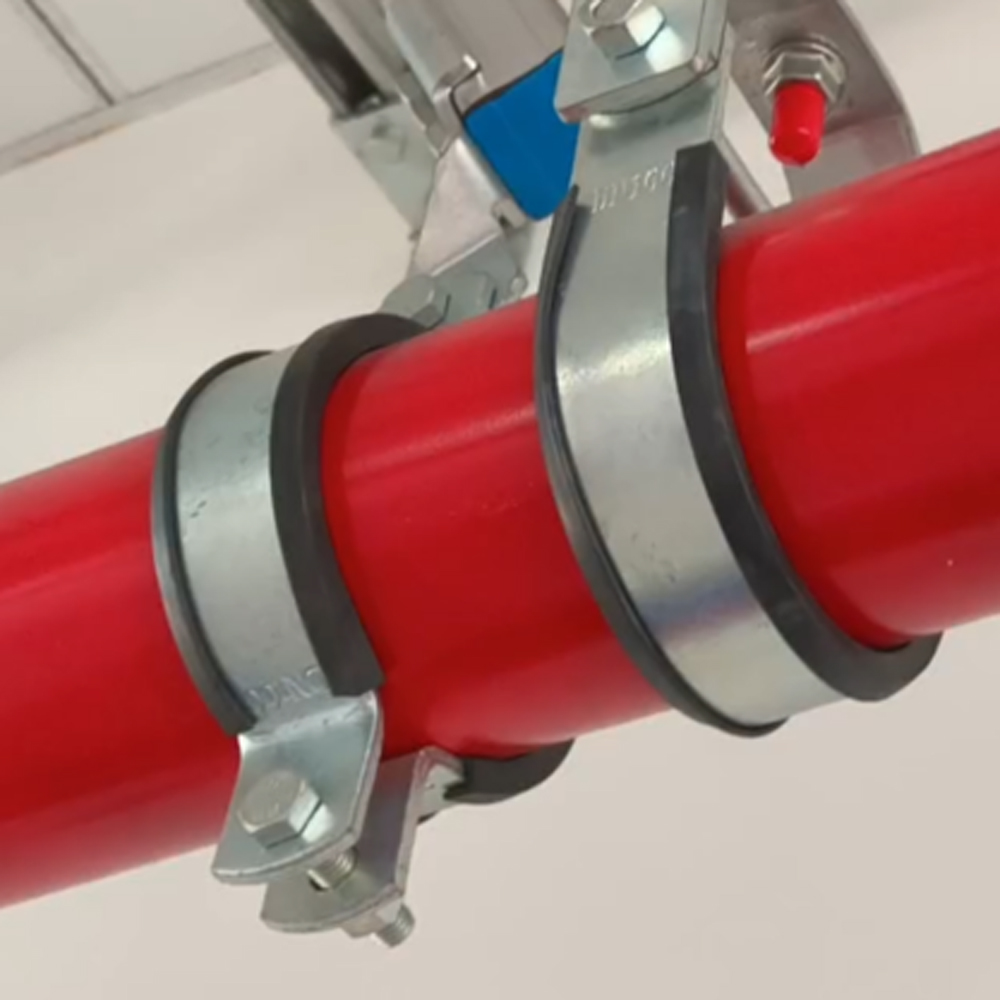

Cenários de aplicação
1.Sistema de sprinklers contra incêndio: Braçadeira de suspensão horizontal padrão para tubulação de aço nu de sprinklers automáticos em conformidade com as especificações NFPA e MSS.
2. Engenharia MEP e HVAC: Suporte fixo por gravidade para tubulação de aço horizontal de água fria/quente em arranha-céus, shopping centers e edifícios residenciais.
3. Construção Industrial: Encaixe de suspensão de tubo convencional para layout de tubulação de aço padrão horizontal de processo de fábrica.
Guia de instalação passo a passo
1.Selecione o tamanho UTT60 correspondente ao diâmetro externo do tubo de aço padrão alvo.
2.Divida duas metades do UTT60 e envolva totalmente a superfície externa do tubo.
3. Aperte os parafusos M10/M12 correspondentes uniformemente para travar a braçadeira firmemente na tubulação.
4. Rosqueie a porca de olhal sem solda na haste de olhal rosqueada superior fixada no teto/canal de aço.
5. Prenda a braçadeira UTT60 montada na porca de olhal para concluir toda a instalação da suspensão horizontal e verifique o aperto da fixação.
Conformidade da Indústria
1. Conformidade total com os padrões de fabricação federais dos EUA AA-1192A (Type8) e MSS SP-58/SP-69 Type8 internacionais.
2. As superfícies pretas, pintadas e galvanizadas atendem aos critérios técnicos internacionais anticorrosivos e de alta temperatura.
3. Todas as especificações passaram pela certificação de terceiros UL e FM e testes destrutivos de carga de fábrica antes do envio.
Principais vantagens do produto
Acabamentos de superfície triplos opcionais
Preto para projetos internos de baixo custo, pintado para ambientes úmidos em geral, galvanizado para condições de trabalho antiferrugem em alta umidade.
Certificação Dupla Autorizada UL+FM
Passe pela rigorosa inspeção de segurança contra incêndio de terceiros para aceitação de projetos de engenharia nos EUA e no mundo.
Resistência a altas temperaturas de dois graus
O aço carbono liso adapta tubulações industriais de alta temperatura, versão galvanizada para tubulações regulares de sprinklers internos.
Montagem fácil em duas peças divididas
Não há necessidade de cortar a tubulação durante a instalação, melhorando muito a eficiência da construção no local.
Carga graduada e cobertura de tamanho completo
Especificações completas DN15 ~ DN200 com capacidade de carga progressiva para satisfazer diferentes demandas de peso morto de tubulações horizontais.
Compatibilidade total da série UTT
Combina perfeitamente com haste roscada UTT, adaptadores de viga e outros acessórios de tubulação para sistema integrado de suporte de tubulação.
Perguntas frequentes
Q1: Quais padrões da indústria o UTT60 atende?
A1: AA-1192A (Type8), MSS SP-58 e MSS SP-69 Type8 com certificação UL e FM.
Q2: Opções de tratamento de superfície disponíveis?
A2: Três opções: aço bruto preto, acabamento pintado e revestimento galvanizado.
Q3: Parâmetro de resistência à temperatura?
A3: Aço liso máximo 650°F, versão galvanizada temperatura máxima de trabalho 450°F.
Q4: Peças correspondentes necessárias?
A4: Normalmente montado com porca de olhal sem solda e haste de olhal para instalação de suspensão suspensa.
Q5: Política de amostra grátis?
A5: Amostras gratuitas de inspeção podem ser fornecidas antes da confirmação do pedido em grandes quantidades.
