Visão geral

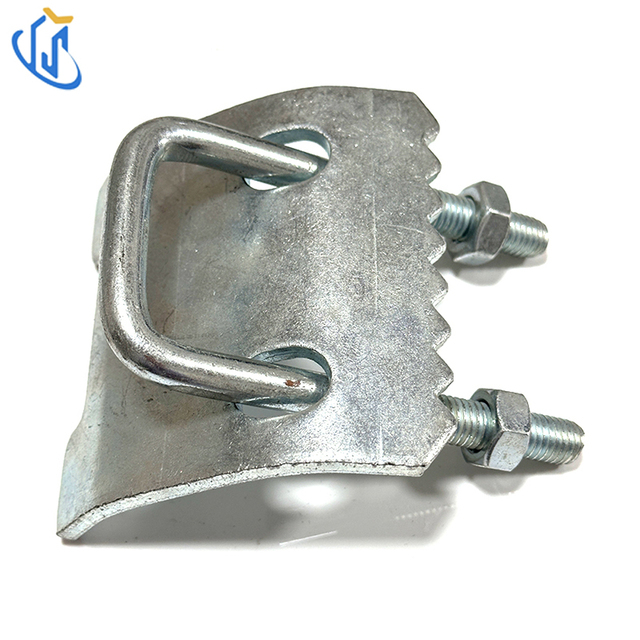

O adaptador de viga UTT1103 é um acessório de conexão de aço carbono projetado para instalação sem perfuração entre aço de canal C41 e vigas estruturais em formato I/H. O comprimento de instalação do canal e a posição de montagem podem ser ajustados arbitrariamente no local, o produto é usado em layout emparelhado em ambos os lados da viga. Quatro opções diferentes de superfícies anticorrosivas estão disponíveis para satisfazer diversas demandas ambientais, amplamente combinadas com acessórios da série UTT para sprinklers contra incêndio e sistemas de suporte sísmico de dutos MEP.
Principais características
Função central: Conecte o aço do canal C41 à viga I/feixe H sem perfuração da viga, ajuste livremente a posição do canal
Matéria-prima: aço carbono de alta resistência
Canal aplicável: aço do canal C41 padrão
Carga de projeto nominal: 9000N
Opções de superfície: Eletrogalvanizado, HDG, Dacromet, pulverização de epóxi
Recurso de instalação: Deve ser usado em pares nos dois lados do flange da viga, posição de montagem ajustável
Tabela de parâmetros do produto
| do item |
Especificação |
| Modelo |
UTT1103 |
| Matéria-prima |
Aço carbono |
| Canal aplicável |
Aço de canal padrão C41 |
| Carga máxima de projeto |
9000N |
| Superfície Disponível |
Eletrogalvanizado/HDG/Dacromet/revestimento epóxi |
| Requisito de instalação |
Instalado em pares, comprimento e posição do canal livremente ajustáveis |
| Serviço de especificações |
Tamanho personalizado disponível mediante demanda do cliente |
| Fornecimento de amostra |
Amostras de teste gratuitas para pré-encomenda disponíveis |
Cenários de aplicação
1.Sistema de sprinklers contra incêndio: Componente de conexão canal-feixe para reforço sísmico de tubulação de sprinklers para construção de aço.
2. Engenharia MEP e HVAC: Acessório fixo ajustável para água fria/quente e suporte suspenso de tubulação de ventilação.
3. Projetos de estrutura de aço: Conexão de canal de feixe flexível para layout de estrutura de fábrica e grande edifício comercial.
Guia de instalação passo a passo
1.Organize duas peças de UTT1103 separadamente em ambos os lados do flange da viga I/H para instalação emparelhada.
2. Encaixe o aço do canal C41 na área de fixação reservada do adaptador.
3.Ajuste o comprimento de alongamento e a posição horizontal do canal de acordo com o layout de construção no local.
4.Aperte todos os parafusos de fixação para travar o canal e a viga firmemente no lugar.
5. Monte a braçadeira do tubo e o tubo de reforço para completar o conjunto completo do suporte de oscilação sísmica.
Conformidade da Indústria
1.Em conformidade com a especificação NFPA13 para requisitos de construção de reforço sísmico de proteção contra incêndio.
2. Vários revestimentos de superfície atendem aos padrões internacionais da indústria anticorrosiva.
3.Cada produto acabado passa no teste de carga de fábrica e na inspeção dimensional antes da entrega.
Principais vantagens do produto
Montagem em viga sem perfuração
Preserva a integridade original da viga I/H sem cortar ou perfurar, encurtando o período de construção.
Layout de canal totalmente ajustável
Ajuste aleatoriamente o comprimento e a posição do canal para adaptar condições irregulares de instalação no local.
Quatro acabamentos antiferrugem opcionais
Vários tratamentos de superfície se adaptam a diferentes ambientes de trabalho internos, úmidos e levemente corrosivos.
Design de instalação estável emparelhado
A estrutura de emparelhamento de dois lados garante suporte de carga estável de 9000N para segurança da tubulação a longo prazo.
Suporte a dimensões personalizáveis
Aceite a personalização de tamanhos personalizados para satisfazer necessidades especiais de projetos de engenharia.
Combinação perfeita da série UTT
Compatível com todas as braçadeiras de tubo UTT e acessórios sísmicos para sistema de contraventamento integrado.
Perguntas frequentes
Q1: Principal objetivo de conexão do UTT1103?
A1: Conecte o canal de aço C41 com viga I/viga H sem operação de perfuração.
Q2: Especificação de canal correspondente?
A2: Especialmente aplicável para canal de aço C41 padrão.
Q3: Capacidade de carga nominal?
A3: A carga máxima do projeto atinge 9000N.
Q4: Tratamentos de superfície disponíveis?
A4: Eletrogalvanizado, galvanizado por imersão a quente, Dacromet e pulverização de epóxi quatro opções.
Q5: Requisito de instalação?
A5: Necessário para instalação aos pares em ambos os lados da viga estrutural.
