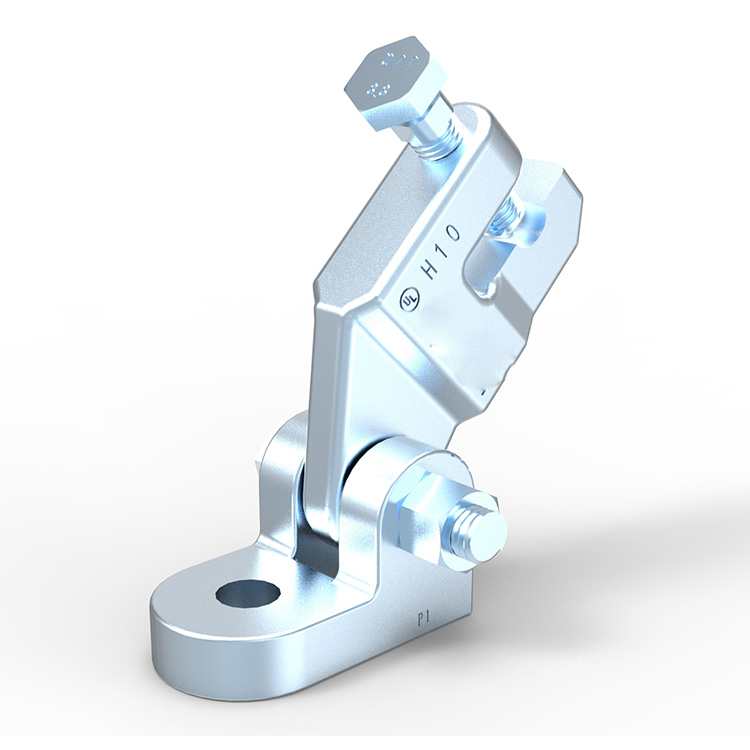

UTT H10
TOTALMENTE
| Quantidade: | |
|---|---|
Função: Projetado para proteger tubos contra oscilações e perturbações sísmicas. O componente de fixação de tubo de um sistema de contraventamento usado em conjunto com um acessório de fixação estrutural da UTT Manufacturing e unido a um elemento de tubo de contraventamento forma um conjunto completo de contraventamento. Os conjuntos de suportes oscilantes devem ser instalados de acordo com a NFPA 13 e as instruções de instalação do fabricante.
Tipo: Tubo de aspersão Sch 10,Sch 40,GB/T 3091,JIS G3454
Tamanho: Tamanho único cabe em tubos reforçados de até 8 ＂, com furo de parafuso de 1/2 ＂ para estrutura.
Material: Ferro dúctil QT450
Acabamento: Eletrogalvanizado
Aprovações:
Carga Máxima de Projeto UL |
||||
Membro da cinta |
libras. |
KN |
Peso. Cada |
|
Libra. |
kg |
|||
1＂ Tubo SCH40 |
1885 |
( 8.38) |
1.96 |
( 0.89) |

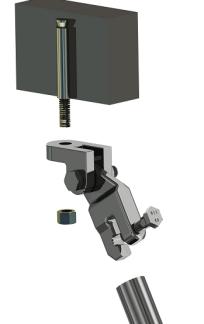

Passo 1 |

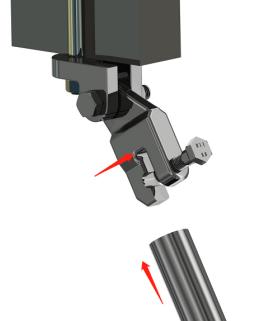

Etapa 2 |

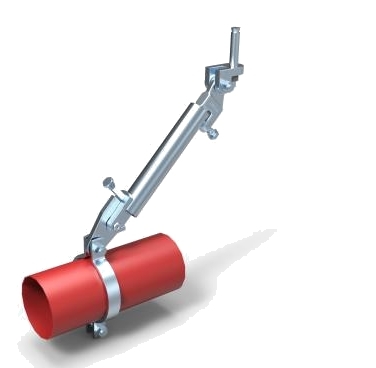

Etapa 3 |
 |
 |
 |
| Instalar: O modo de instalação mostrado na parte da base confinada ao edifício, o torque de instalação do parafuso M12X60 é 50 ~ 65N·M; Os acessórios conectados à base são o tubo sch40 de 1 polegada; a parte inferior da braçadeira do tubo ao conector é conectada por um parafuso de cisalhamento; Aperte o parafuso de cisalhamento até que as cabeças se quebrem e a instalação esteja concluída. |
||
Função: Projetado para proteger tubos contra oscilações e perturbações sísmicas. O componente de fixação de tubo de um sistema de contraventamento usado em conjunto com um acessório de fixação estrutural da UTT Manufacturing e unido a um elemento de tubo de contraventamento forma um conjunto completo de contraventamento. Os conjuntos de suportes oscilantes devem ser instalados de acordo com a NFPA 13 e as instruções de instalação do fabricante.
Tipo: Tubo de aspersão Sch 10,Sch 40,GB/T 3091,JIS G3454
Tamanho: Tamanho único cabe em tubos reforçados de até 8 ＂, com furo de parafuso de 1/2 ＂ para estrutura.
Material: Ferro dúctil QT450
Acabamento: Eletrogalvanizado
Aprovações:
Carga Máxima de Projeto UL |
||||
Membro da cinta |
libras. |
KN |
Peso. Cada |
|
Libra. |
kg |
|||
1＂ Tubo SCH40 |
1885 |
( 8.38) |
1.96 |
( 0.89) |
Passo 1 |
Etapa 2 |
Etapa 3 |
|
|
|
| Instalar: O modo de instalação mostrado na parte da base confinada ao edifício, o torque de instalação do parafuso M12X60 é 50 ~ 65N·M; Os acessórios conectados à base são o tubo sch40 de 1 polegada; a parte inferior da braçadeira do tubo ao conector é conectada por um parafuso de cisalhamento; Aperte o parafuso de cisalhamento até que as cabeças se quebrem e a instalação esteja concluída. |
||
