UTT10Q
TOTALMENTE
| Acabamento: | |
|---|---|
| Material: | |
| Tamanho: | |
| Aprovações: | |
| Quantidade: | |
Função: Projetado para proteger o tubo contra oscilação e distúrbios sísmicos. O componente de fixação do tubo de um sistema de suporte contra oscilação usado em conjunto com um acessório de fixação estrutural da UTT Manufacturing e unido a um elemento de tubo de suporte forma um conjunto completo de suporte contra oscilação.
Tipo: Tubo de aspersão Sch 10,Sch 40,GB/T 3091,JIS G3454
Tamanho: Tamanho único cabe em tubos reforçados de até 8 ＂, com furo de parafuso de 1/2 ＂ para estrutura.
Material: aço carbono e ferro dúctil QT450
Acabamento: Eletrogalvanizado

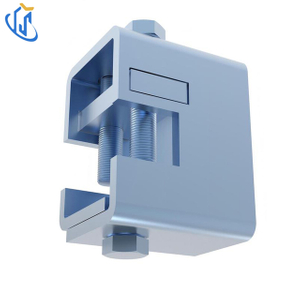

O acessório estrutural com braçadeira C UTT10Q é um acessório de ancoragem estrutural sísmica certificado por terceiros, especialmente projetado para sistemas de suporte contra oscilação de proteção contra incêndio. Quando combinado com braçadeiras de tubo da série UTT e tubo de reforço SCH40 de 1 polegada, ele forma um conjunto completo de suporte de oscilação sísmica certificado para restringir o deslocamento sísmico e a vibração do edifício nas tubulações de incêndio, em total conformidade com as especificações internacionais de instalação de sprinklers contra incêndio da NFPA 13.
Esta braçadeira estrutural tipo C adota aço carbono composto de alta resistência e matérias-primas de ferro dúctil QT450, cobertas com revestimento eletrogalvanizado uniforme para resistir à oxidação e ferrugem dentro de salas mecânicas, tetos de escritórios e ambientes secos de edifícios comerciais. Ele apresenta um design universal de tamanho único que suporta todos os tubos de aço contra incêndio de 2' a 8', equipados com furos de montagem estrutural padrão de 1/2' para fixação rápida em vigas I, parafusos de ancoragem de concreto e canais de suporte. Os dados oficiais de teste de carga de projeto máximo da UL estão disponíveis para envio de propostas em projetos de engenharia de incêndio na América do Norte.
A braçadeira C única se adapta a todos os tubos de sprinklers contra incêndio de até 8', reduz os tipos de peças sobressalentes e simplifica o gerenciamento de estoque de construção;
Corpo principal em aço carbono + mandíbula de conexão em ferro dúctil QT450, forte resistência ao impacto e desempenho estável de carga sísmica a longo prazo;
Todos os indicadores de rolamento passam por testes de laboratório independentes de terceiros e atendem aos requisitos de aceitação de engenharia de incêndio da América do Norte;
Parafusos de cisalhamento com torque controlado, aperte até que as cabeças dos parafusos se soltem para garantir força de fixação padronizada sem cálculo manual de torque;
Monte diretamente em vigas de aço, chumbadores e canal C de aço sem adaptadores de conversão extras;
Projetado para emparelhar com tubo de suporte SCH40 de 1' e acessórios de tubo da série UTT para construir conjuntos completos de suporte de oscilação sísmica longitudinal/lateral;
Fluxo de montagem claro sem ferramentas especiais personalizadas, melhorando muito a eficiência da construção no local.

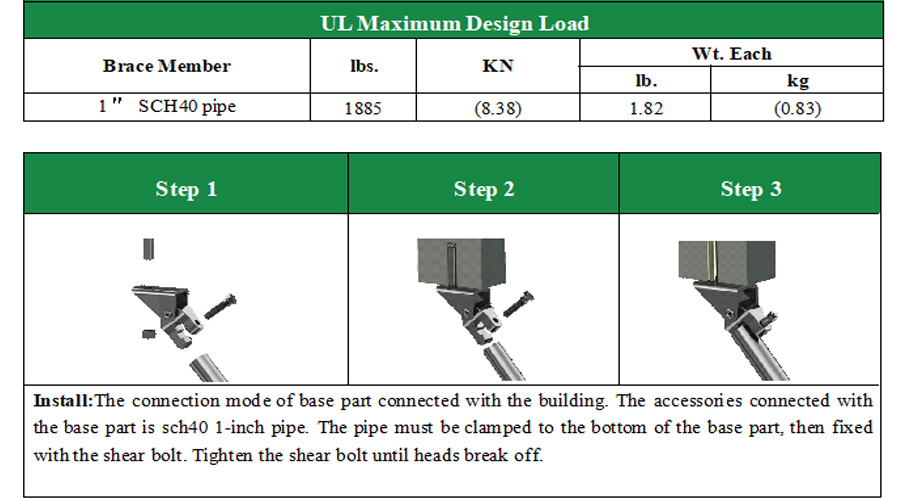

A instalação padronizada oficial é dividida em três etapas sequenciais:
Prenda firmemente a braçadeira C UTT10Q nos membros estruturais do edifício, como vigas de aço, através do orifício de montagem de 1/2';
Insira o tubo de reforço SCH40 de 1 'na cavidade interna da base da braçadeira C, certifique-se de que o tubo esteja totalmente assentado na parte inferior da conexão;
Instale o parafuso de cisalhamento designado e aperte continuamente até que a cabeça do parafuso se quebre automaticamente para atingir a força de fixação fixa certificada.
Após a instalação, conecte a outra extremidade do tubo de reforço SCH40 com braçadeiras de tubo da série UTT montadas em tubos de sprinklers contra incêndio para formar um conjunto completo de restrição anti-oscilação sísmica para tubulação suspensa.
Componente de ancoragem estrutural superior para sistemas de suporte contra oscilação sísmica de tubulações de sprinklers contra incêndio;
Engenharia de suporte sísmico para edifícios comerciais, hospitais, shopping centers e dutos de proteção contra incêndio em arranha-céus;
Sala de equipamentos mecânicos, tubo de aço anti-fogo de grande calibre, restrição de deslocamento anti-sísmico;
Projetos de construção que executam os códigos de instalação de sprinklers contra incêndio da América do Norte NFPA 13;
Encaixe de conexão estrutural universal para conjuntos de contraventamento longitudinal e lateral de tubos de incêndio.
Como um fabricante profissional de acessórios de proteção sísmica contra incêndio com certificação UL e CE, mantemos estoque completo de braçadeiras C UTT10Q para suportar pedidos de teste de pequenas amostras e remessas em massa de grande volume.
Fornecemos um pacote completo de documentos técnicos oficiais de licitação, incluindo folhas de dados de carga máxima de projeto UL, certificados de certificação CE, desenhos esquemáticos de instalação em três etapas e relatórios de inspeção de materiais. Marcação personalizada do LOGOTIPO a laser no corpo da braçadeira e embalagem neutra exclusiva para exportação podem ser organizadas de acordo com as demandas do projeto do cliente. Nossa equipe profissional de engenharia oferece consultoria gratuita sobre layout sísmico de dutos de incêndio e orientação de instalação de construção no local para empreiteiros e empresas de engenharia.
Embalagem padrão de exportação: Cada braçadeira C embalada em saco plástico independente, caixa externa reforçada de exportação; reforço de paletes de madeira disponível para grandes pedidos a granel para evitar deformação por extrusão durante o trânsito marítimo e aéreo.
Prazo de entrega: Os produtos UTT10Q em estoque são enviados dentro de 3 a 7 dias úteis; pedidos personalizados confirmarão o cronograma de produção preciso com base na quantidade total do pedido.
Suporte logístico global: Cooperamos com frete marítimo profissional, frete aéreo e despachantes expresso internacionais para fornecer acessórios de proteção sísmica certificados em todo o mundo para projetos de proteção contra incêndio e construção de MEP.
