Clemă de ancorare pentru țevi cu șuruburi în U, placată cu zinc

UTT81 din oțel carbon placat cu zinc este o componentă de fixare a țevilor de rezistență pentru susținerea, ghidarea și ancorarea conductelor de sarcină grea de la 1/2''~8'', echipată cu 2 sau 4 piulițe opționale plus șaibe potrivite, dimensiuni multiple de filet de la M6 la M22 pentru o instalare inginerească diversificată. Șurubul

Model:
UTT81
Marca:
TOTAL

Cantitate:
Culoare:	Argint
Material:	Oțel carbon
Suprafata:	Electrogalvanizat
Disponibilitate:





Întreba Adăugați în coș

Descriere produs

Prezentare generală

U-Bolt UTT81 este un fiting de ancorare pentru conducte de încărcare grea din oțel carbon placat cu zinc, utilizat pe scară largă ca suport pentru țevi, ghid de poziționare și ancoră fixă pentru diferite sisteme de țevi pentru sarcini grele. Setul complet este disponibil cu două configurații: 2 piulițe sau 4 piulițe combinate cu șaibe plate. Specificația completă acoperă dimensiunea țevii de la 1/2 inchi până la 8 inchi, echipată cu specificații de filet multi-grade, inclusiv M6/M10/M12/M16/M22 pentru a se potrivi cu diferite diametre de țeavă și cerințe de rulmenți, instalate în mod obișnuit cu oțel cu canal C pentru protecție împotriva incendiilor, MEP și ancorare fixă a conductelor grele industriale.

Caracteristici cheie

Funcția de bază: susținerea, ghidarea și ancorarea fixă a conductei de sarcină grea pe oțel canal și elemente structurale

Materia prima: otel carbon de inalta rezistenta

Finisarea suprafeței: acoperire antirugină complet placată cu zinc

Interval de conducte aplicabil: 1/2'~8'

Specificații filet: M6/M10/M12/M16/M22 opțiuni de dimensiuni multiple

Accesoriu de asamblare: configurabil cu 2 piulițe sau 4 piulițe + șaibe corespunzătoare

Articol	Caietul de sarcini
Model	Seria UTT81 1/2''~8''
Materii prime	Oțel carbon
Tratarea suprafeței	Zincat
Conducta aplicabila	1/2'~8'
Thread disponibil	M6/M10/M12/M16/M22
Fitinguri potrivite	2 nuci sau 4 nuci + șaibe
Funcţie	Suport / Ghid / Fixare ancore de sarcină grea
Furnizare de mostre	Sunt disponibile mostre de testare gratuite pentru precomandă

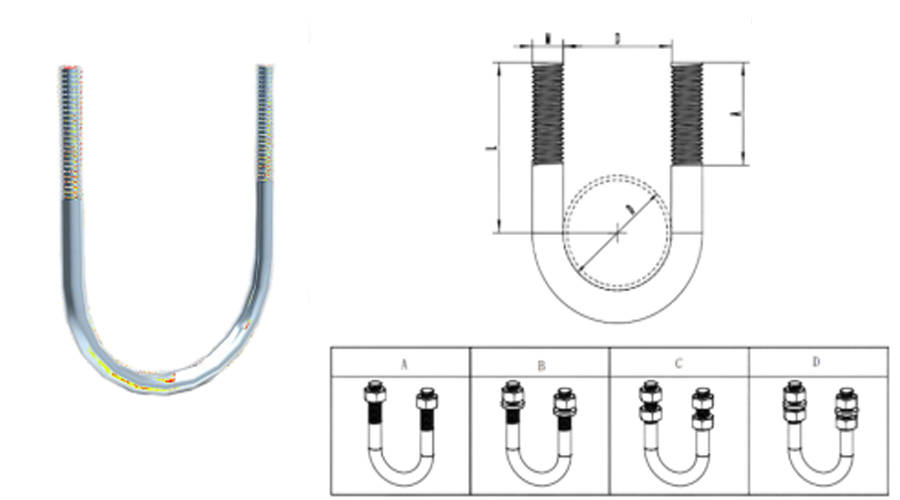

Colier de țeavă cu șurub în U galvanizat, redare 3D, desen de cote și patru tipuri de ansamblu piulițe

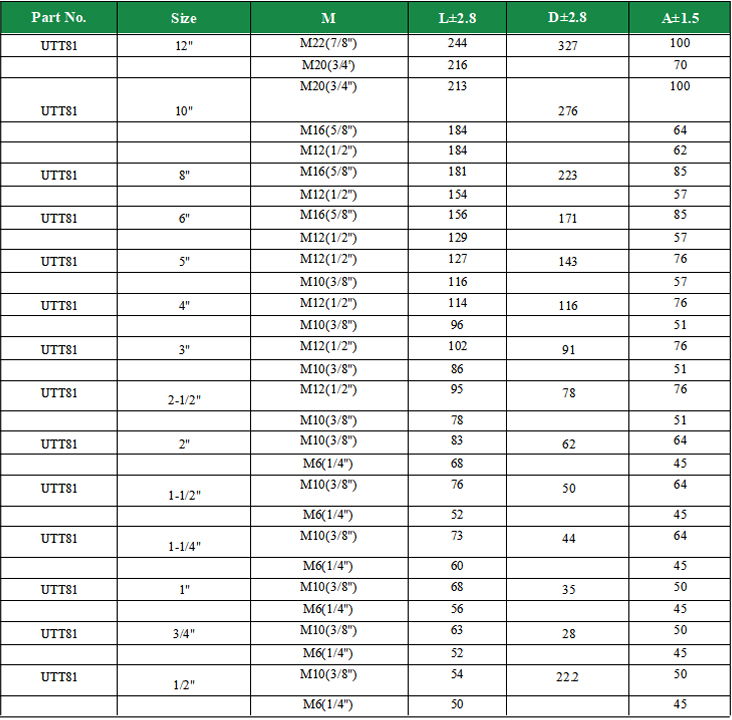

Tabelul cu specificații de dimensiune completă al clemei de țeavă cu șurub în U 1/2'-12' cu filet M6-M22 și date despre dimensiuni

Scenarii de aplicare

1.Sistem de sprinklere de incendiu: Fixare de ancorare a conductei de sprinklere de calibru greu montată pe canalul C pentru proiecte comerciale și industriale de incendiu.

2. Inginerie MEP și HVAC: Suport fix și limitare de poziție pentru conducte grele de apă caldă/rece cu diametru mare și ventilație.

3.Construcții industriale: fitinguri de ancorare a conductelor de echipamente pentru conductele de procese grele din fabrică și amenajarea conductelor portante în aer liber.

Ghid de instalare pas cu pas

1.Selectați dimensiunea șurubului în U UTT81 care se potrivește cu diametrul exterior al conductei țintă.

2. Arcul șurubului în U se înfășoară strâns în jurul peretelui exterior al țevii, două capete filetate trec prin găurile pre-perforate ale canalului C.

3.Saibe cu manșon pe ambele capete ale filetului, alegeți să instalați 2 sau 4 piulițe de blocare în funcție de cerințele de sarcină.

4. Strângeți uniform piulițele pentru a fixa țeava între șurubul în U și oțel canal, finalizați poziționarea și ancorarea.

5.Verificați etanșeitatea generală a fixării după finalizarea instalării.
