УТТ62
КРАЙНЕ
| Диапазон размеров: | |
|---|---|
| Материал: | |
| Заканчивать: | |
| МОК: | |
| Образец: | |
| Доставка: | |
| Доступность: | |
| Количество: | |

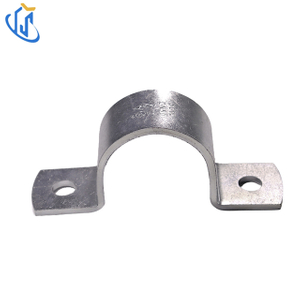

UTT62 Обычный трубный хомут
Диапазон размеров: от 1/2 до 4 дюймов.
Материал: углеродистая сталь.
Отделка: оцинкованная, другая отделка доступна по запросу.
Характеристики:
● Содержит механизм легкого закрытия.
● Расширенные кромки и специально разработанная зона сварки помогают защитить трубы из ХПВХ.
● Пластиковые шайбы помогают предотвратить раздавливание трубы из ХПВХ или пластика и обеспечивают плавающую посадку.

| детали Номер |
Номинальный размер трубы |
Д | М | А | Б | H1 | ЧАС | Макс.рек. Нагрузка |
||||||||
| в. | мм | в. | мм | в. | мм | в. | мм | в. | мм | в. | мм | в. | мм | СРК | Н | |
| СС04-015 | 1/2 дюйма | Ду15 | 0.85 | 21.5 | 3/8' UNC |
М10 | 2.76 | 70 | 1.18 | 30 | 1.06 | 27 | 1.65 | 42 | 250 | 1110 |
| СС04-020 | 3/4 дюйма | Ду20 | 1.06 | 27 | 299 | 76 | 1.14 | 29 | 1.85 | 47 | ||||||
| СС04-025 | 1 ' | Ду25 | 132 | 33.5 | 3.27 | 83 | 1.30 | 33 | 2.17 | 55 | ||||||
| СС04-032 | 1/4 дюйма | Ду32 | 1.67 | 42.3 | 3.62 | 92 | 1.48 | 37.5 | 2.48 | 63 | ||||||
| СС04-040 | 11/2' | Ду40 | 1.91 | 48.5 | 3.74 | 95 | 1.61 | 41 | 2.80 | 71 | 320 | 1420 | ||||
| СС04-050 | 2' | Ду50 | 2.38 | 60.5 | 4.33 | 110 | 1.85 | 47 | 3.27 | 83 | ||||||
| СС04-065 | 21/2' | Ду65 | 2.89 | 73.5 | 4.88 | 124 | 2.11 | 53.5 | 3.74 | 95 | ||||||
| CC04-065A | 21/₂' | Ду65 | 3.03 | 77 | 5.00 | 127 | 2.17 | 55 | 3.86 | 98 | ||||||
| СС04-080 | 3' | Ду80 | 3.50 | 89 | 5.51 | 140 | 242 | 61.5 | 4.37 | 111 | 380 | 1690 | ||||
| СС04-090 | 31/₂' | Ду90 | 4.02 | 102 | 6.10 | 155 | 2.70 | 68.5 | 4.92 | 125 | ||||||
| СС04-100 | 4 дюйма | Ду100 | 4.53 | 115 | 6.57 | 167 | 2.93 | 74.5 | 5.43 | 138 | 440 | 1950 | ||||
