Pregled

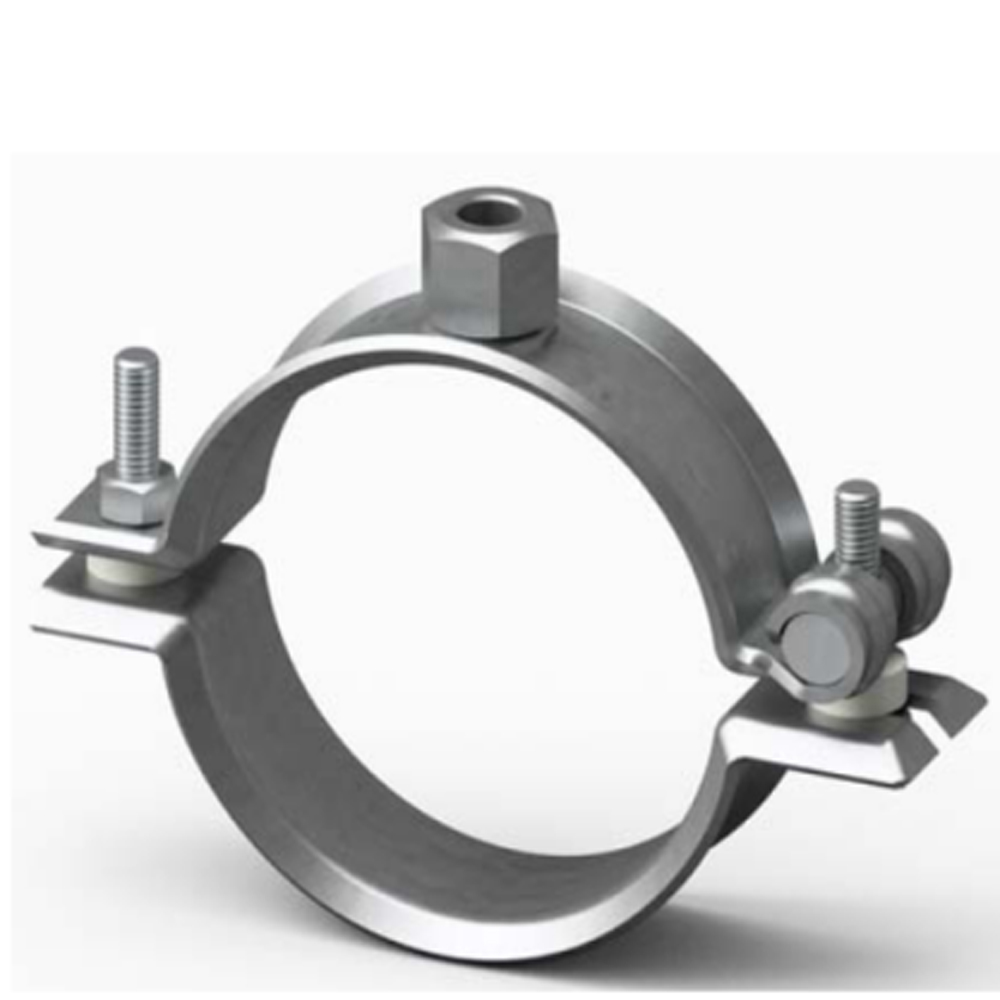

Navadna navpična cevna objemka UTT62 je posebej zasnovana za navpično stabilizacijo cevovoda, s poudarkom na CPVC in plastičnih cevovodih. Izdelan iz pocinkanega ogljikovega jekla s prilagodljivimi alternativnimi površinskimi zaključki, objemka uporablja zaskočni mehanizem za enostavno zapiranje za hitro sestavljanje na terenu; razširjeni ukrivljeni robovi in ujemajoče se plastične blazine podložke učinkovito preprečujejo poškodbe stene cevi zaradi stiskanja in ustvarjajo plavajočo zračnost vgradnje. Celoten razpon specifikacij od DN15(1/2')~DN100(4'), opremljen s standardnim pritrdilnim vijakom M10/UNC, različne velikosti z razporejeno nosilno obremenitvijo, ki se široko uporablja za navpične plastične dvižne cevi iz CPVC, domače vodovodne in protipožarne plastične navpične cevne projekte.
Ključne značilnosti
Funkcija jedra: Pritrdite in stabilizirajte navpično plastično/CPVC dvižno cev, preprečite poškodbe zaradi zmečkanja cevovoda z zaščitnimi podložkami.
Surovi material: Visoko trdno ogljikovo jeklo.
Površinska obdelava: Standardno pocinkanje, prilagojena površinska obdelava je na voljo na zahtevo.
Struktura jedra: Hitro zapiralni mehanizem za preprosto zapiranje + razširjen zaščitni rob + vdelana plastična podložka proti zmečkanju.
Ustrezna cev: DN15(1/2')~DN100(4') CPVC & plastični navpični cevovod
Montažni vijak: Standardni navojni pritrdilni element UNC 3/8' / M10
Nazivna obremenitev: Stopnjevana delovna obremenitev od 1110N do 1950N glede na različne dimenzije
Tabela parametrov izdelka
| predmeta |
Specifikacija |
| Model |
Serija UTT62（DN15~DN100 /1/2'~4'） |
| Surovina |
Ogljikovo jeklo |
| Površinska obdelava |
Pocinkano, druga končna obdelava po meri |
| Uporabna cev |
DN15(1/2')~DN100(4') CPVC/plastična navpična cev |
| Pritrdilni vijak |
Standardni vijak UNC 3/8' / M10 |
| Zaščita jedra |
Razširjen rob + vgrajena plastična podložka proti zmečkanju |
| Struktura |
Zasnova s hitrim zaklepanjem za enostavno zapiranje |
| Največja nazivna obremenitev |
1110N ~1950N razvrščeno po velikosti |
| Dobava vzorcev |
Na voljo so brezplačni testni vzorci v prednaročilu |
Scenariji uporabe
1.Protipožarni sistem: navpična fiksna podpora za dvižne cevovode protipožarnih brizgalk iz CPVC v poslovnih in stanovanjskih stavbah.
2. Vodovodni inženiring: navpična pritrditev dvižnega voda za notranje plastične cevi iz CPVC za hladno/vročo pitno vodo.
3. Industrijska gradnja: Navpična stabilizacija cevovoda za plastični procesni dvižni vod z majhnimi izvrtinami znotraj tovarniških zgradb.
Navodila za namestitev po korakih
1. Izberite ustrezno velikost UTT62 na zunanji premer ciljne navpične cevi iz CPVC/plastike.
2. Odprite objemko za enostavno zapiranje in zaskočite na cevovod z vgrajeno plastično podložko, ki se tesno prilega zunanji steni cevi.
3. V celoti izkoristite razširjeni rob, da preprečite praskanje površine cevi zaradi ostrega kovinskega stika.
4. Privijte vijak M10/UNC, da tesno zaklenete telo objemke in oblikujete plavajočo namestitveno režo prek plastične blazine.
5. Pritrdite zgornjo montažno luknjo na gradbena konstrukcijska tla/nosilec, da dokončate navpično podporno namestitev dvižnega voda.
Industrijska skladnost
1. Ustreza mednarodnim specifikacijam za namestitev cevovodov CPVC in domačim gradbenim standardom za vodovod.
2. Pocinkana površina ustreza običajnim industrijskim normam za premaze proti rji; plastične podložke izpolnjujejo okoljske zahteve za stik s cevovodom.
3. Vsi končni izdelki opravijo pregled tovarniških dimenzij in preskus vzorčenja nosilnosti pred dostavo.
Glavne prednosti izdelka
Ekskluzivna zaščitna zasnova CPVC
Razširjen gladek rob + vdelana plastična dvojna zaščita preprečuje zmečkanje in praske plastičnih cevi med vpenjanjem.
Struktura Easy-Close Quick Snap
Enostopenjska zasnova zapiranja močno skrajša čas montaže navpične cevi na mestu in izboljša učinkovitost konstrukcije.
Prilagodljive površinske možnosti
Standardno pocinkanje za običajno uporabo v zaprtih prostorih, alternativni premaz je na voljo za posebno vlažno/jedko okolje.
Plavajoče prileganje s plastično podložko
Elastična plastična podložka pušča rezervirano režo za prilagoditev toplotnega raztezanja cevovoda in krčenja materiala CPVC.
Zasnova stopnjevanega ujemanja obremenitve
Različna velikost z ustrezno nazivno obremenitvijo za izpolnjevanje različnih zahtev lastne teže navpičnih plastičnih cevovodov.
Popolna združljivost s serijo UTT
Popolnoma usklajena z navojno palico UTT, adapterji nosilca in drugimi cevnimi objemkami za popoln navpični podporni sistem.
pogosta vprašanja
V1: Kaj je ekskluzivni dizajn UTT62 za plastične cevi?
A1: Razširjeni rob in vgrajena plastična podložka proti zmečkanju za preprečevanje poškodb cevi CPVC zaradi stiskanja in doseganje plavajoče namestitve.
V2: Razpoložljive možnosti površine?
A2: Standardna pocinkana obdelava, druge prilagojene površinske obdelave so na voljo na zahtevo stranke.
V3: Ustrezen pritrdilni element?
A3: Ustreza standardnemu vijaku UNC 3/8 palca ali M10 za pritrditev strukture.
V4: Veljavna specifikacija cevi?
A4: Zajema DN15(1/2') do DN100(4') CPVC in plastične navpične dvižne cevi.
V5: Podpora za brezplačen vzorec?
A5: Brezplačne inšpekcijske vzorce je mogoče dobaviti pred potrditvijo naročila v razsutem stanju.
