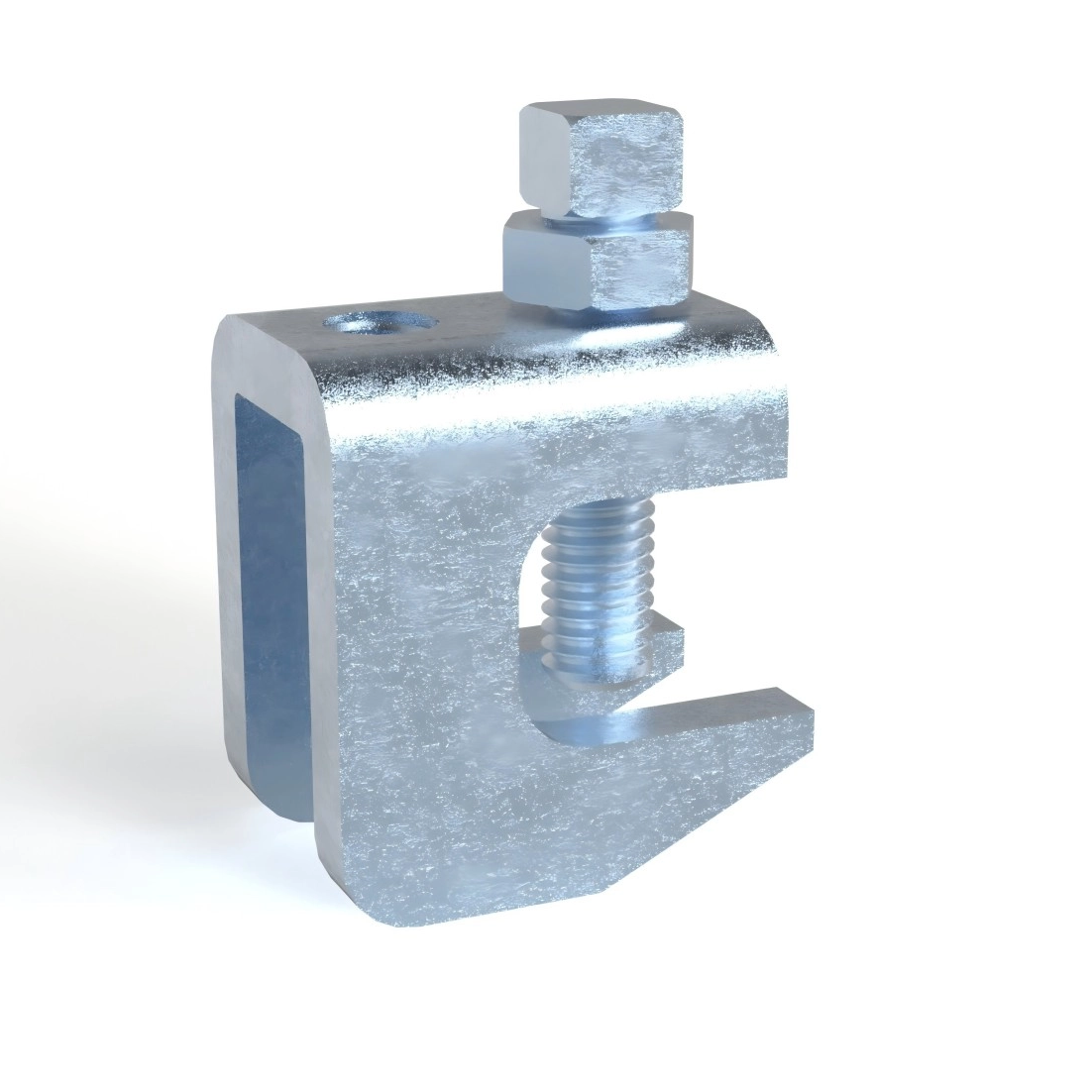

Kẹp chùm đa năng BC4
Chức năng: Gắn kết cấu vào mặt trên hoặc mặt dưới của dầm kim loại, xà gồ, kênh hoặc sắt thiên thần
Kích thước: 3/8' hoặc M10
Chất liệu: Thép carbon Q235B
Lớp hoàn thiện: Đen hoặc mạ kẽm
Sự chấp thuận:

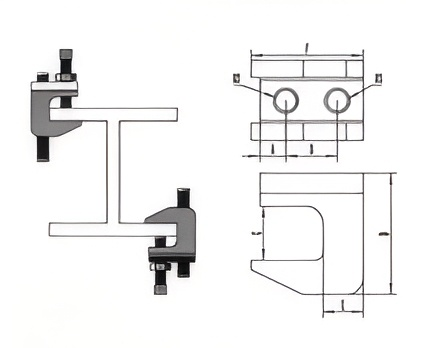

※ Vít định vị phải được siết chặt và vặn vào mặt nghiêng của dầm chữ I
| Kích cỡ | MỘT | B | C | D | E | F | RS | Tải tối đa.Rec.Load | |
| TRONG | TRONG | TRONG | TRONG | TRONG | TRONG | TRONG | TRONG | IBS | KN |
| BC4-3/8° | 0.35 | 0.71 | 0.75 | 1.86 | 0.55 | 1.54 | 8/3' | 6.8 | |
| mm | mm | mm | mm | mm | mm | mm | mm | IBS | KN |
| BC4-M10 | 9 | 18 | 19 | 47.3 | 14 | 39 | M10 | 6.8 | |
