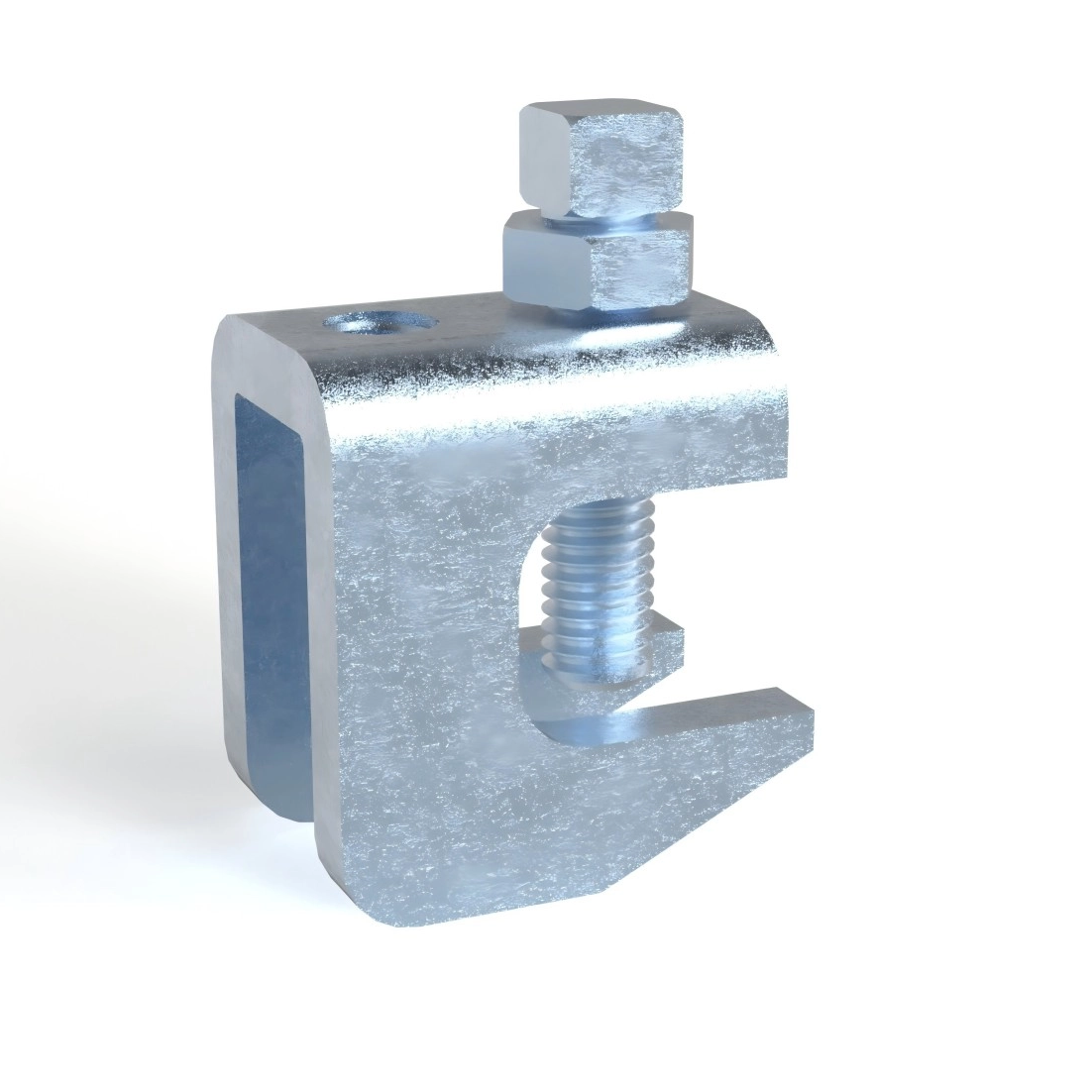

Универсальный зажим для балки BC4
Функция: Структурное крепление к верхней или нижней части металлических балок, прогонов, швеллера или углового железа.
Размер: 3/8 дюйма или M10.
Материал: углеродистая сталь Q235B.
Отделка: черная или оцинкованная.
Одобрение:
※Установочный винт необходимо затянуть и затянуть на наклонной стороне двутавровой балки.
| Размер | А | Б | С | Д | Э | Ф | РС | Макс.Rec.Load | |
| в | в | в | в | в | в | в | в | СРК | КН |
| BC4-3/8° | 0.35 | 0.71 | 0.75 | 1.86 | 0.55 | 1.54 | 3/8 дюйма | 6.8 | |
| мм | мм | мм | мм | мм | мм | мм | мм | СРК | КН |
| ВС4-М10 | 9 | 18 | 19 | 47.3 | 14 | 39 | М10 | 6.8 | |
