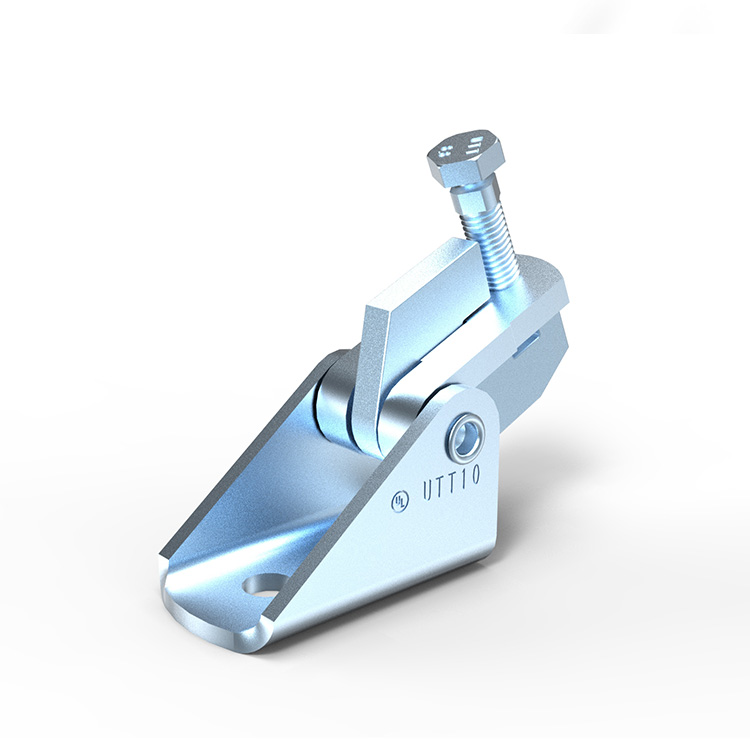

UTT10
تماما
| المواد: | |
|---|---|
| العينة: | |
| موك: | |
| الشهادة: | |
| السطح: | |
| الكمية: | |
الوظيفة: مصممة لتدعيم الأنابيب ضد التأثير والاضطرابات الزلزالية. يُشكل مكون ربط الأنابيب في نظام دعامة التأرجح المستخدم جنبًا إلى جنب مع تركيب المرفق الهيكلي لتصنيع UTT، ويتم ضمه مع عنصر أنبوب التدعيم مجموعة كاملة من دعامة التأرجح. تم تصميم مجموعات دعامات Sway للتركيب وفقًا لـ NFPA 13 وتعليمات التثبيت الخاصة بالشركة المصنعة.
النوع : أنبوب الرش Sch 10,Sch 40,GB/T 3091,JIS G3454
الحجم: مقاس واحد يناسب الأنابيب المدعمة حتى 8＂، مع فتحة مسمار 1/2＂ للهيكل.
المواد: الكربون الصلب
اللمسة النهائية: مجلفن كهربائيًا
الموافقات:
أقصى حمل للتصميم من UL |
||||
عضو قوس |
رطل. |
كن |
بالوزن. كل |
|
رطل. |
كجم |
|||
1＂ أنبوب SCH40 |
1885 |
( 8.38) |
1.54 |
( 0.7) |
FM الحد الأقصى لتحميل التصميم |
||||||
عضو قوس |
تثبيت تقييمات الحمل الأفقي بزاوية 30 درجة -44 درجة |
تثبيت تصنيفات الحمل الأفقي بزاوية 45 درجة -59 درجة |
بالوزن. كل |
|||
متلازمة القولون المتهيّج. |
كيلو نيوتن |
متلازمة القولون المتهيّج. |
كيلو نيوتن |
رطل. |
كجم |
|
1＂ أنبوب SCH40 |
1490 |
( 6.62) |
1980 |
( 8.80) |
1.54 |
( 0.7) |
الخطوة 1 |
خطوة 2 |
خطوة 3 |
 |
 |
 |
ثَبَّتَ: طريقة اتصال الجزء الأساسي المتصل بالمبنى. تم الانتهاء من الاتصال بين الجزء الأساسي والمبنى. الملحقات المتصلة بالجزء الأساسي هي ماسورة sch40 مقاس 1 بوصة. يجب تثبيت الأنبوب في الجزء السفلي من الجزء الأساسي، ثم تثبيته بمسمار القص. تشديد الترباس القص حتى تنكسر الرؤوس. تشديد الترباس القص حتى تنكسر الرؤوس. |
||
