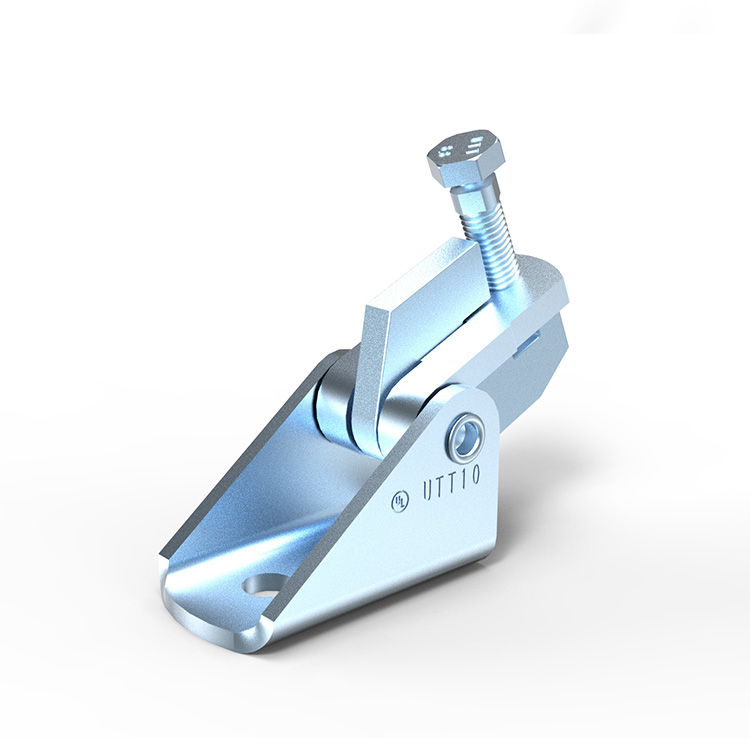

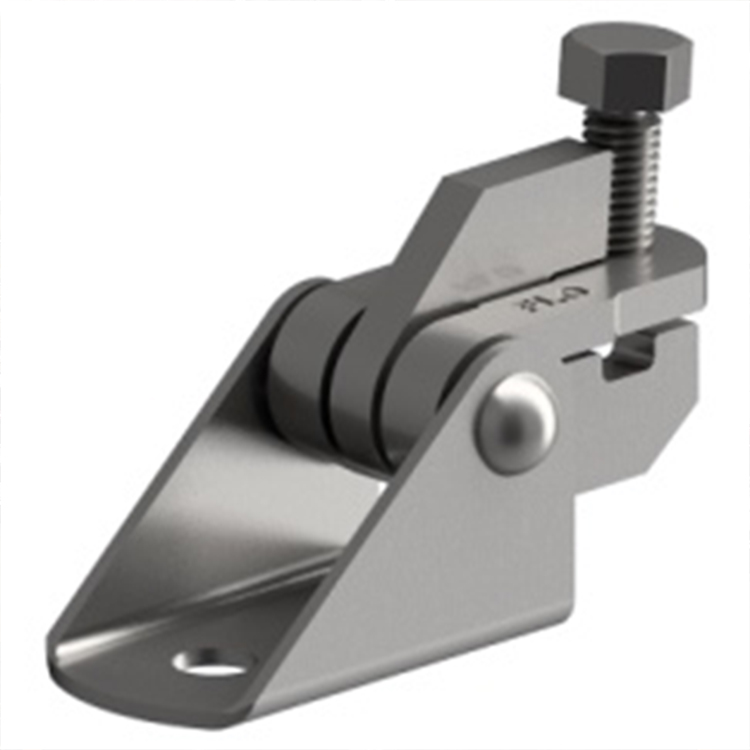

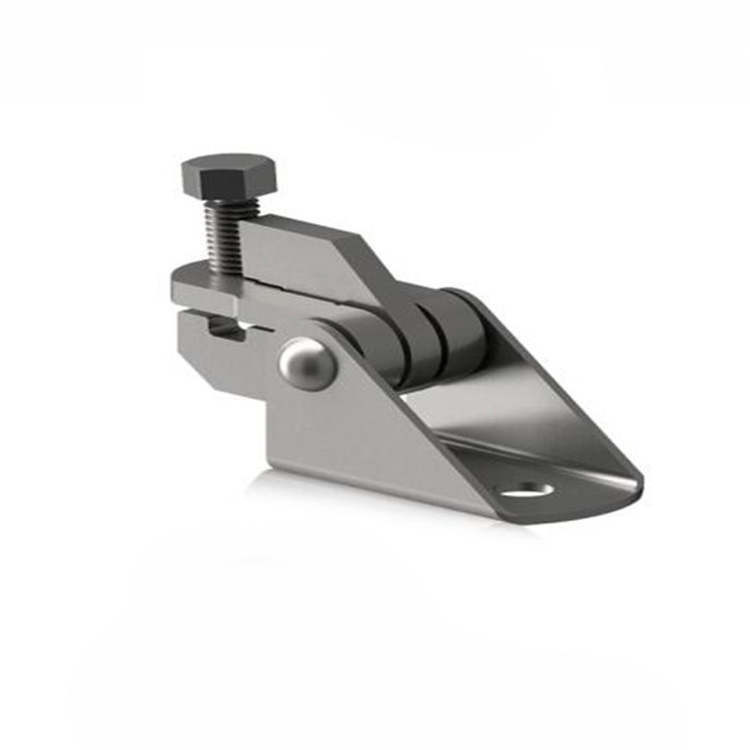

UTT10 universaalne pööratav kinnitusklamber

Universaalne pöörlev kinnitusklamber (FM/UL-sertifikaat)

Universal Swivel Sway Brace Attachment on suure jõudlusega seismiline tugikonnektor, mis on spetsiaalselt loodud sprinkleri-, HVAC- ja mehaaniliste torustike jaoks.

✅ FM/UL sertifikaat – tagab vastavuse ülemaailmsetele tulekaitsestandarditele
✅ Paindlik disain – 360° pööratav reguleerimine mitmekülgseks paigaldamiseks
✅ Vastupidav materjal – valmistatud Q235B süsinikterasest elektrotsingitud viimistlusega
✅ Lihtne paigaldus – vähendab kohapealset tööjõudu ja suurendab tõhusust.

töökindlus seismilistes tsoonides.

Mudel:
UTT10
Kaubamärk:
TÄIELIKULT

Kogus:
Materjal:	Süsinikteras
Näidis:	Saadaval
Moq:	10
Sertifikaat:	FM UL CE
Pind:	Elektro-tsingitud
Saadavus:





Küsi järele Lisa ostukorvi

Toote kirjeldus

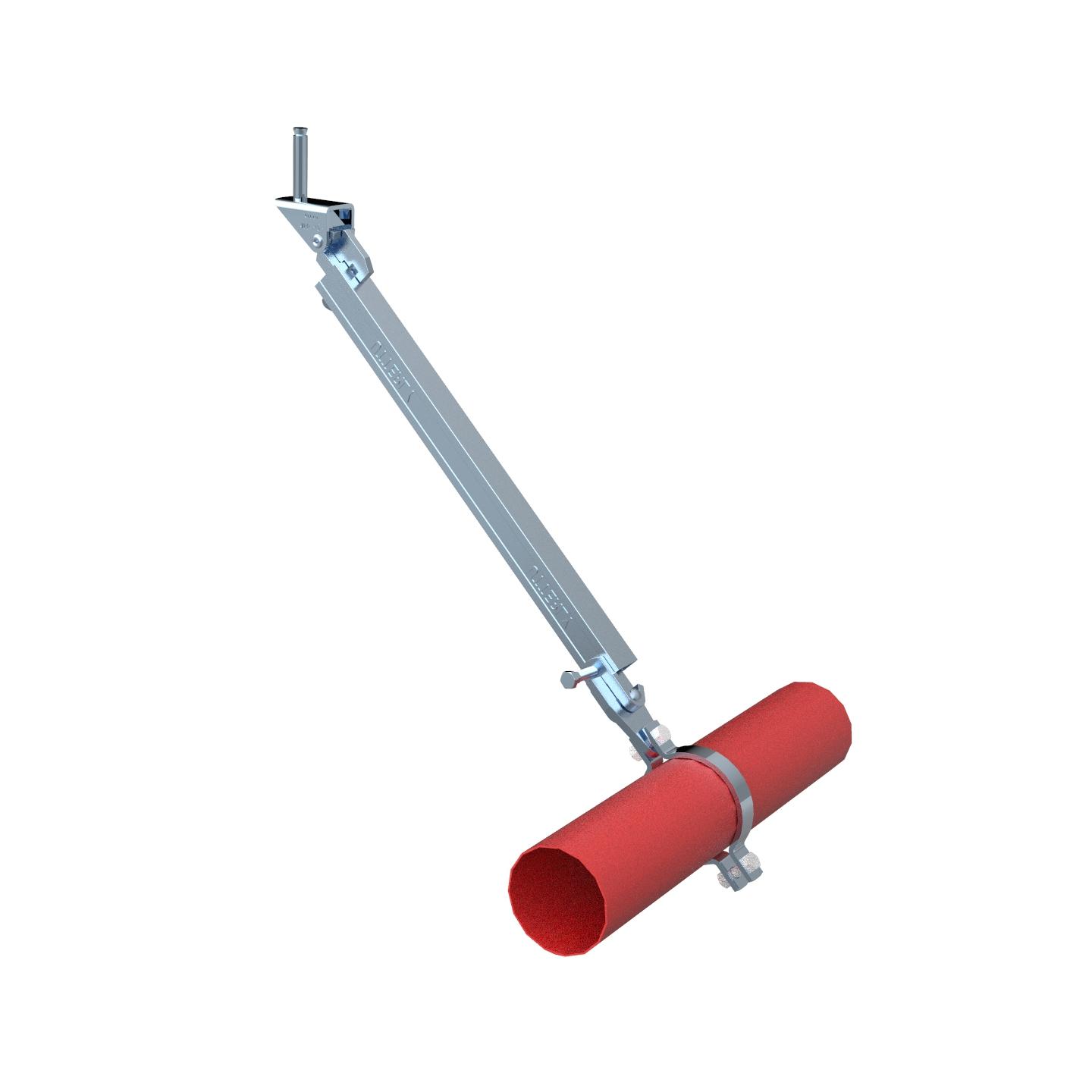

Funktsioon: mõeldud torude kinnitamiseks kõikumise ja seismiliste häirete vastu. Kiigutusklambrisüsteemi toru kinnituskomponent, mida kasutatakse koos UTT Manufacturing konstruktsioonikinnitusliitmikuga ja ühendatuna tugitoruelemendiga, moodustab tervikliku õõtsklambri koostu. Kiigutusklambrid on ette nähtud paigaldamiseks kooskõlas NFPA 13 ja tootja paigaldusjuhistega.

Tüüp : Sprinkleri toru Sch 10, Sch 40, GB/T 3091, JIS G3454

Suurus: üks suurus sobib kuni 8＂ toekstoruga, konstruktsiooni jaoks on 1/2＂ poldi ava.

Materjal: Süsinikteras

Viimistlus: Elektro-tsingitud

Heakskiidud:

UL maksimaalne projekteeritud koormus
Traksi liige	naela.	KN	Wt. iga
			lb.	kg
1＂ SCH40 toru	1885	( 8.38)	1.54	( 0,7)

FM maksimaalne projekteeritud koormus
Traksi liige	Horisontaalsed kandevõimed paigaldus ang l e 30°-44°		Horisontaalsed kandevõimed paigaldus ang l e 45°-59°		Wt. iga
	Ibs.	kN	Ibs.	kN	lb.	kg
1＂ SCH40 toru	1490	( 6.62)	1980	( 8.80)	1.54	( 0.7)

1. samm	Samm 2	Samm 3

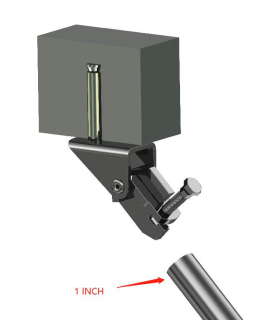

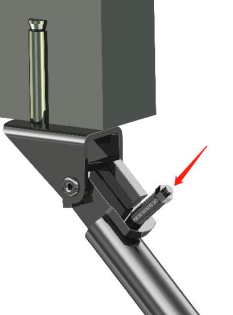

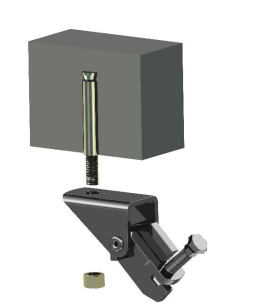

Installige: Hoonega ühendatud alusosa ühendusviis. Alusosa ja hoone vaheline ühendus on valmis. Alusosaga ühendatud tarvikud on sch40 1-tolline toru. Toru tuleb kinnitada alusosa põhja külge, seejärel kinnitada nihkepoldiga. Pingutage lõikepolti, kuni pead murduvad. Pingutage lõikepolti, kuni pead murduvad.
