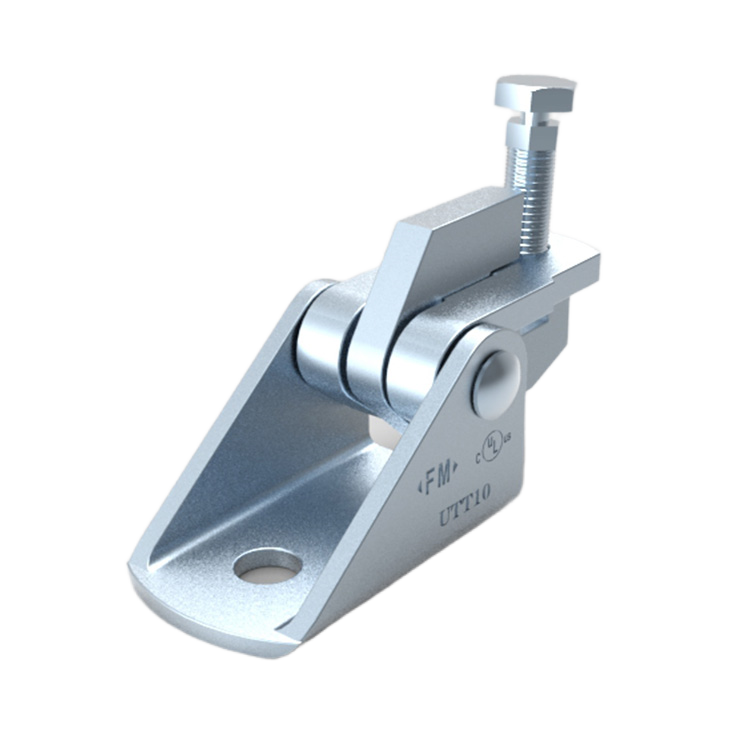

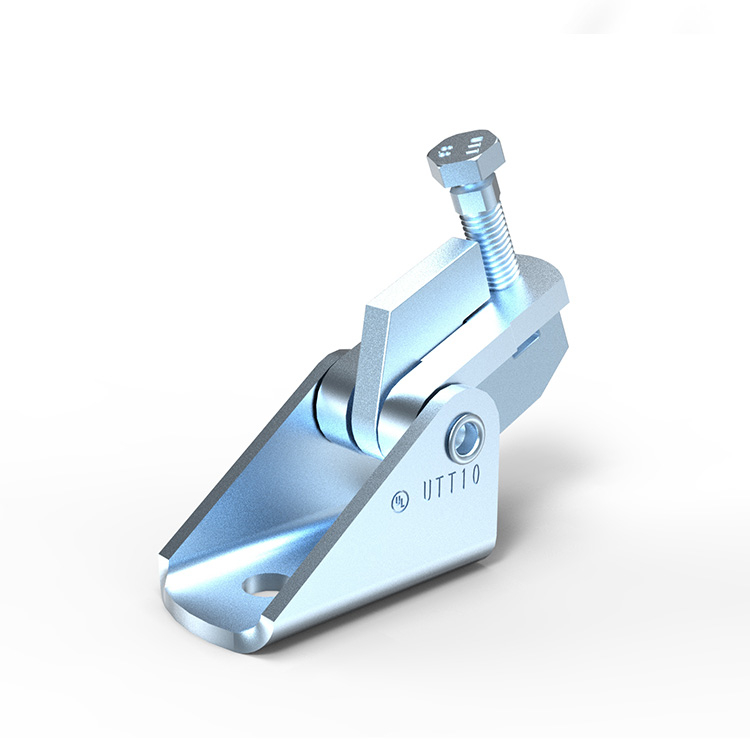

UTT10 Universal Swivel Sway Brace Attachment

Universell svingbar svingstøttefeste (FM/UL-sertifisert)

Universal Swivel Sway Brace Attachment er en høyytelses seismisk avstivningskobling, spesielt designet for brannsprinkler, HVAC og mekaniske rørsystemer.

✅ FM/UL-sertifisert – sikrer overholdelse av globale brannvernstandarder
✅ Fleksibel design – 360° svingbar justering for allsidig installasjon
✅ Slitesterkt materiale – laget av Q235B karbonstål med elektro-galvanisert finish
✅ Enkel installasjon – reduserer arbeidskraft på stedet og forbedrer effektiviteten

i offentlige anlegg, industrielle anlegg og industriprosjekter, bransjer og industriprosjekter. feste øker sikkerheten og påliteligheten i seismiske soner.

Modell:
UTT10
Merke:
HELT HELT

Antall:
Materiale:	Karbonstål
Prøve:	Tilgjengelig
Moq:	10
Sertifikat:	FM UL CE
Overflate:	Elektrogalvanisert
Tilgjengelighet:





Spørre Legg i handlekurven

Produktbeskrivelse

Funksjon: Designet for å avstive rør mot svai og seismiske forstyrrelser. Rørfestekomponenten i et svajestøttesystem som brukes i forbindelse med en UTT Manufacturing strukturell festebeslag, og sammenføyd med et avstivende rørelement danner en komplett svaiavstivningsenhet. Svaiavstivere er ment å installeres i samsvar med NFPA 13 og produsentens installasjonsinstruksjoner.

Type : Sprinklerrør Sch 10, Sch 40, GB/T 3091, JIS G3454

Størrelse: One size passer avstivet rør opp til 8＂, med 1/2＂ boltehull for struktur.

Materiale: Karbonstål

Utførelse: Elektro - galvanisert

Godkjenninger:

UL maksimal designbelastning
Brace medlem	lbs.	KN	Wt. Hver
			lb.	kg
1＂ SCH40 rør	1885	( 8.38)	1.54	( 0,7)

FM maksimal designbelastning
Brace medlem	Horisontal lastkapasitet installasjonsvinkel 30 °-44°		Horisontal lastkapasitet installasjonsvinkel 45 °-59°		Wt. Hver
	Ibs.	kN	Ibs.	kN	lb.	kg
1＂ SCH40 rør	1490	( 6.62)	1980	( 8.80)	1.54	( 0.7)

Trinn 1	Skritt 2	Skritt 3

Installer: Tilkoblingsmodusen til basisdelen koblet til bygningen. Forbindelsen mellom grunndelen og bygget er fullført. Tilbehøret som er koblet til basisdelen er sch40 1-tommers rør. Røret må klemmes fast i bunnen av basisdelen, og deretter festes med skjærbolten. Stram skjærbolten til hodene bryter av. Stram skjærbolten til hodene bryter av.
