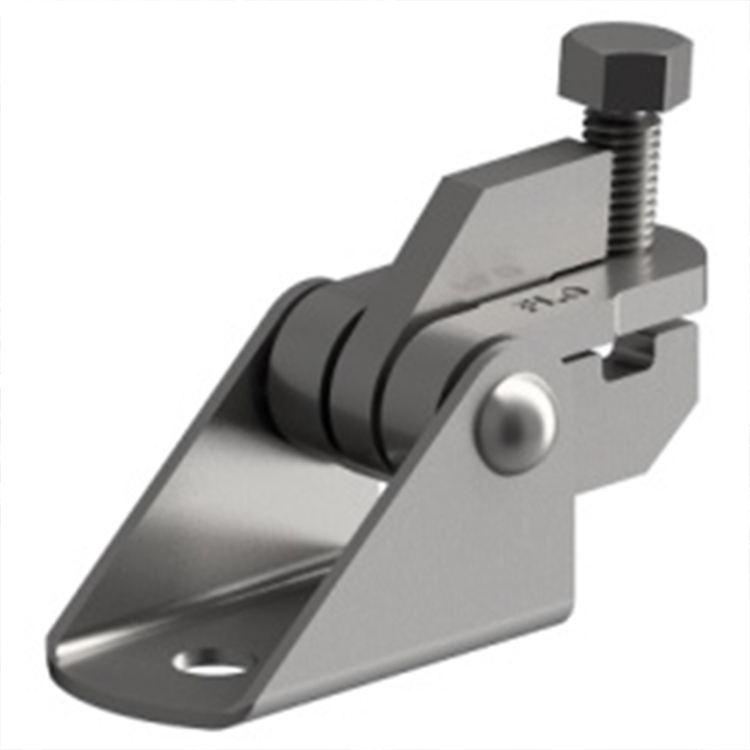

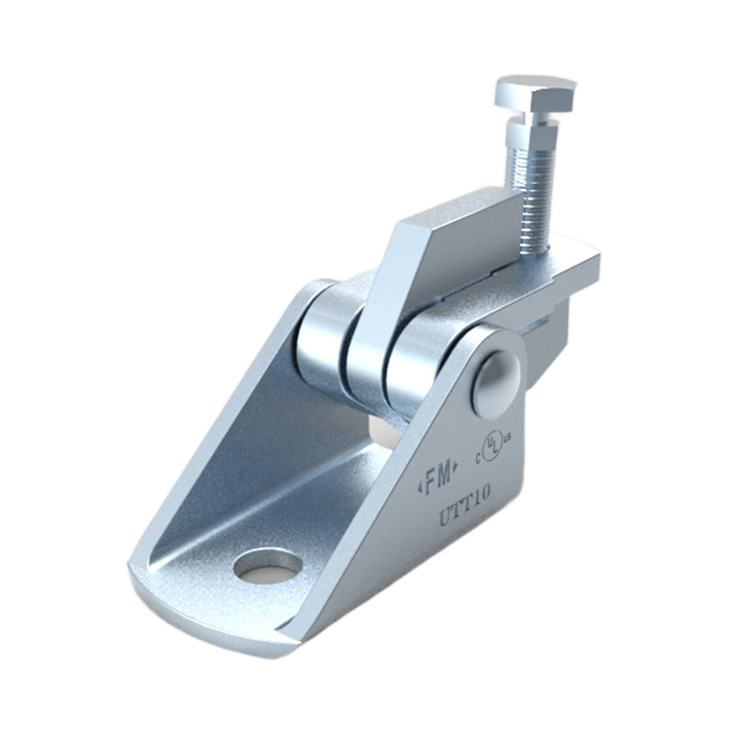

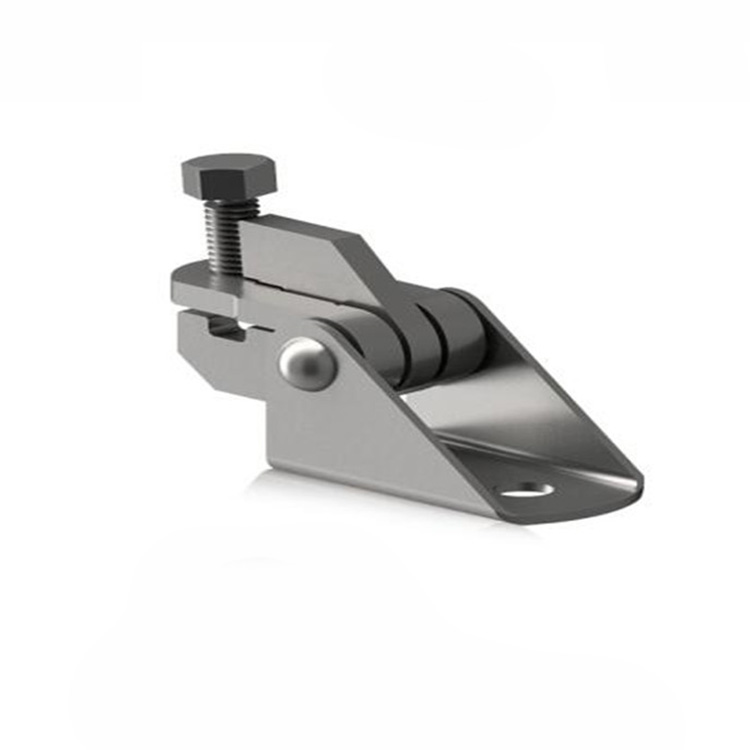

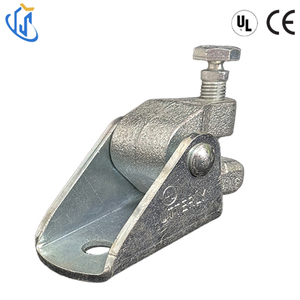

UTT10 universāls šarnīrsavienojuma stiprinājums

Universāls šarnīrsavienojuma stiprinājums (FM/UL sertificēts)

Universal Swivel Sway Brace Attachment ir augstas veiktspējas seismiski stiprinājuma savienotājs, kas īpaši izstrādāts ugunsdzēsības sprinkleru, HVAC un mehānisko cauruļvadu sistēmām.

✅ FM/UL sertificēts – nodrošina atbilstību globālajiem ugunsdrošības standartiem
✅ Elastīgs dizains – 360° grozāms regulējums daudzpusīgai uzstādīšanai
✅ Izturīgs materiāls – izgatavots no Q235B oglekļa tērauda ar elektrocinkotu apdari
✅ Vienkārša uzstādīšana – samazina darbu uz vietas un uzlabo drošību

Plaši izmanto industriālajos objektos, komerciālās ēkās un sabiedriskajās ēkās, stiprinājumi uzticamība seismiskajās zonās.

Modelis:
UTT10
Zīmols:
PILNĪGI

Daudzums:
Materiāls:	Oglekļa tērauds
Paraugs:	Pieejams
Moq:	10
Sertifikāts:	FM UL CE
Virsma:	Elektrocinkots
Pieejamība:





Pajautājiet Pievienot grozam

Produkta apraksts

Funkcija: paredzēta cauruļu nostiprināšanai pret šūpošanos un seismiskiem traucējumiem. Šūpošanās stiprinājuma sistēmas cauruļu stiprinājuma komponents, ko izmanto kopā ar UTT Manufacturing strukturālo stiprinājuma veidgabalu, un savienots ar stiprinājuma caurules elementu, veido pilnīgu šūpošanās balstu komplektu. Šūpošanās balstu komplektus paredzēts uzstādīt saskaņā ar NFPA 13 un ražotāja uzstādīšanas instrukcijām.

Tips : Smidzinātāja caurule Sch 10, Sch 40, GB/T 3091, JIS G3454

Izmērs: viens izmērs der stiprinātai caurulei līdz 8＂, ar 1/2＂ skrūvju caurumu konstrukcijai.

Materiāls: Oglekļa tērauds

Apdare: Electro - cinkota

Apstiprinājumi:

UL maksimālā projektētā slodze
Brace Biedrs	lbs.	KN	Wt. Katrs
			lb.	kg
1＂ SCH40 caurule	1885	( 8.38)	1.54	( 0,7)

FM maksimālā projektētā slodze
Brace Biedrs	Horizontālās slodzes nominālvērtības uzstādīšanas ang l e 30°-44°		Horizontālās slodzes nominālie uzstādīšanas ang l e 45°-59°		Wt. Katrs
	Ibs.	kN	Ibs.	kN	lb.	kg
1＂ SCH40 caurule	1490	( 6.62)	1980	( 8.80)	1.54	( 0.7)

1. darbība	Solis 2	Solis 3

Instalēt: Ar ēku savienotās pamatdaļas savienojuma režīms. Savienojums starp pamatnes daļu un ēku ir pabeigts. Piederumi, kas savienoti ar pamatnes daļu, ir sch40 1 collas caurule. Caurule jāpiestiprina pie pamatnes apakšdaļas, pēc tam jānostiprina ar bīdes skrūvi. Pievelciet bīdes skrūvi, līdz galviņas nolūst. Pievelciet bīdes skrūvi, līdz galviņas nolūst.
