UTT80
VOLLKOMMEN
| Farbe: | |
|---|---|
| Material: | |
| Oberfläche: | |
| Menge: | |
Die zweiteilige geteilte Rohrschelle UTT80 ist eine spezielle kanalmontierte seismische Befestigungskomponente für konzentrierte Pipeline-Layout-Projekte. Standardmaterial aus verzinktem Kohlenstoffstahl, alternative Oberflächenbeschichtung je nach Kundenwunsch verfügbar; Integrierte Streifengröße 32 × 2,0 mm, vollständiger Bereich von DN25 (1 Zoll) bis DN200 (8 Zoll). Die geteilte zweiteilige Struktur ermöglicht eine schnelle Klemminstallation, insbesondere in engen Spalten und dicht angeordneten Mehrrohrsystemen, kombiniert mit C-förmigem Kanalstahl, um eine vollständige seismische feste Halterung für Brandschutz- und MEP-Rohrleitungen zu bilden.
Kernfunktion: Schnelle Befestigung einer einzelnen Rohrleitung am C-Kanal, Realisierung einer erdbebensicheren Sicherung für eine dichte Anordnung mehrerer Rohre
Rohmaterial: Hochfester Kohlenstoffstahl
Oberflächenbeschaffenheit: Standardmäßig verzinkt, andere Ausführungen auf Anfrage anpassbar
Anwendbarer Rohrbereich: DN25(1')~DN200(8')
Bandspezifikation: Gleichmäßige 32 mm Breite × 2,0 mm Dicke
Installationsvorteil: Geteilte Bauweise, schnelle Montage für kompakten, engen Bauraum

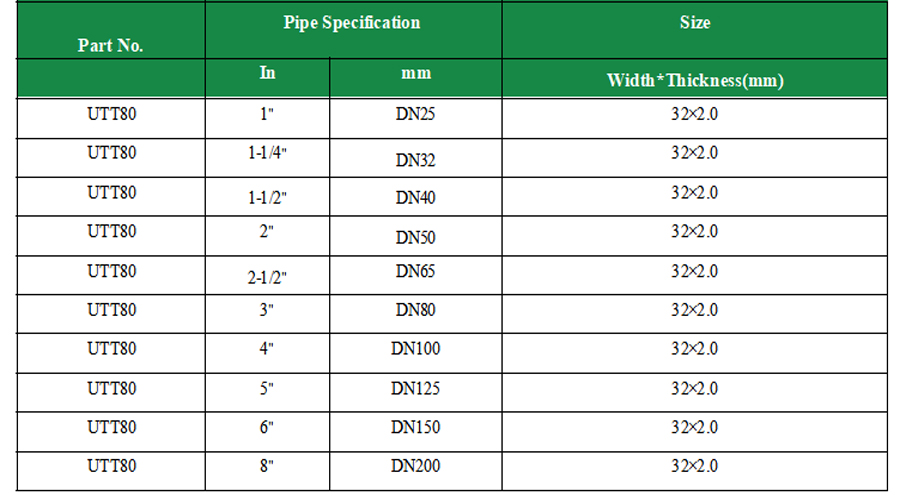

Artikel |
Spezifikation |
|---|---|
Modell |
UTT80-Serie DN25~DN200 |
Rohstoff |
Kohlenstoffstahl |
Oberflächenbehandlung |
Verzinkt, individuelle Ausführung optional |
Anwendbares Rohr |
DN25~DN200(1'~8') |
Streifendimension |
32×2,0 mm einheitliche Spezifikation |
Passende Basis |
Standard-C-Profilstahl |
Anwendbare Szene |
Dichte Rohrleitungen und enger Installationsraum |
Musterversorgung |
Kostenlose Testmuster vorbestellen möglich |

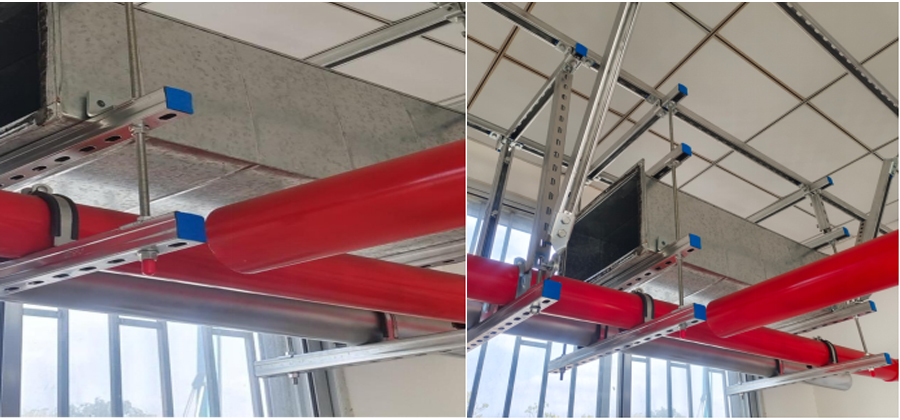

1. Feuersprinkleranlage: Seismische feste Klemme für dicht angeordnete Sprinklerleitungen, montiert auf C-Kanälen in Gewerbegebäuden.
2.MEP- und HVAC-Engineering: Schnelle Installationsunterstützung für zentralisierte Kalt-/Warmwasser- und Belüftungs-Kompaktrohrleitungen.
3. Industriebau: Antiseismische Befestigungsarmatur für fabrikintensive Ausrüstungsrohrleitungen mit begrenztem Installationsspielraum.
1.Wählen Sie die entsprechende UTT80-Größe passend zum Außendurchmesser der Zielrohrleitung.
2.Zweiteilige Schelle teilen und eng um die Außenwand des Rohres wickeln.
3. Kalibrieren Sie die Position und lassen Sie die Klemme auf dem vormontierten C-förmigen Kanalstahl einrasten.
4. Ziehen Sie die Verbindungsschrauben gleichmäßig fest, um die Klemme zu verriegeln, und stellen Sie die erdbebensichere Positionierung der Rohrleitung fertig.
5.Überprüfen Sie nach dem vollständigen Bausatz die allgemeine Klemmfestigkeit.
1.Entspricht NFPA13 und den herkömmlichen Konstruktionsspezifikationen für seismische Rohrleitungsinstallationen für den Hausgebrauch.
2. Die verzinkte Beschichtung entspricht den internationalen Industriestandards für Korrosionsschutzbeschichtungen.
3.Alle fertigen Waren bestehen vor der Auslieferung die werkseitige Maßkontrolle und den Klemmkraft-Probenahmetest.
Es ist kein Rohrschneiden erforderlich, was die Installationseffizienz für dicht besiedelte Rohrleitungsbereiche erheblich verbessert.
Der 32×2,0-mm-Streifen sorgt für eine stabile Tragfähigkeit für Rohrleitungen in voller Größe von DN25 bis DN200.
Standardmäßig verzinkt für normale Innenräume, spezielle Beschichtung für feuchte oder korrosive Arbeitsumgebungen.
Auf kompakte Installationslücken zugeschnittene Struktur, ideal für eine intensive zentrale Mehrrohranordnung.
Perfekte Zusammenarbeit mit Standard-C-Profilstahl zur Bildung einer zuverlässigen seismischen Aussteifungsbaugruppe.
Kompatibel mit allen UTT-Trägeradaptern, Aufhängern und Zubehörteilen für integriertes Stützsystem.
F1: Hauptanwendung von UTT80?
A1: Schnellbefestigung von Rohrleitungen am C-Kanal zur seismischen Abstützung, insbesondere für dichte und enge Rohrleitungen.
F2: Anwendbare Rohrspezifikation?
A2: Deckt DN25 bis DN200 ab, entsprechende Nenngröße 1''~8''.
F3: Bandgröße von UTT80?
A3: Einheitliche 32 mm Breite × 2,0 mm Dicke für alle Spezifikationen.
F4: Oberflächenoptionen?
A4: Standardmäßige verzinkte Oberfläche, andere Oberflächenbehandlungen können individuell angepasst werden.
F5: Kostenlose Probe verfügbar?
A5: Vor dem Großeinkauf können kostenlose Prüfmuster geliefert werden.
