Vorverzinkter, nicht drehbarer, verstellbarer Rohraufhänger

Überblick

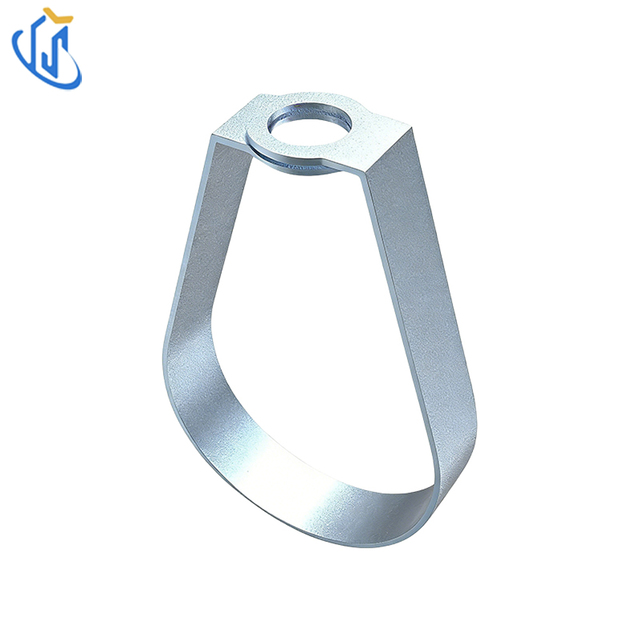

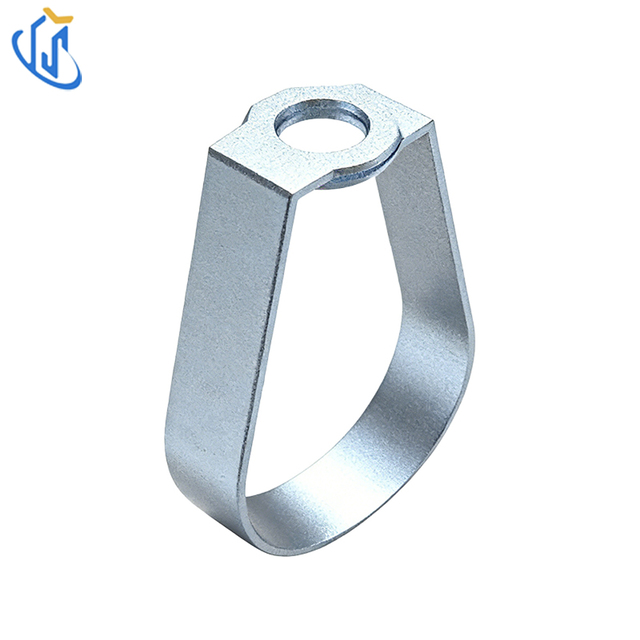

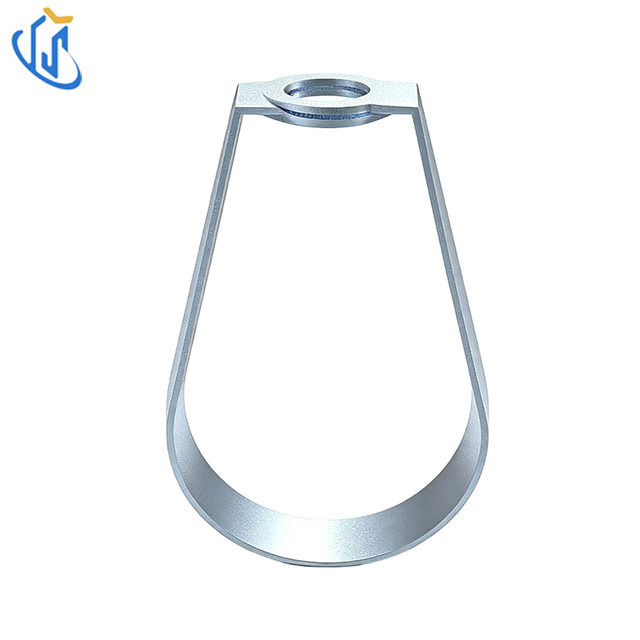

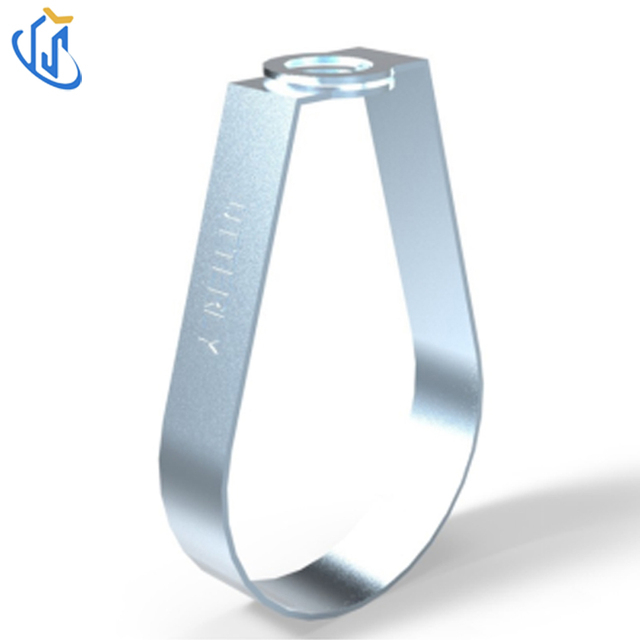

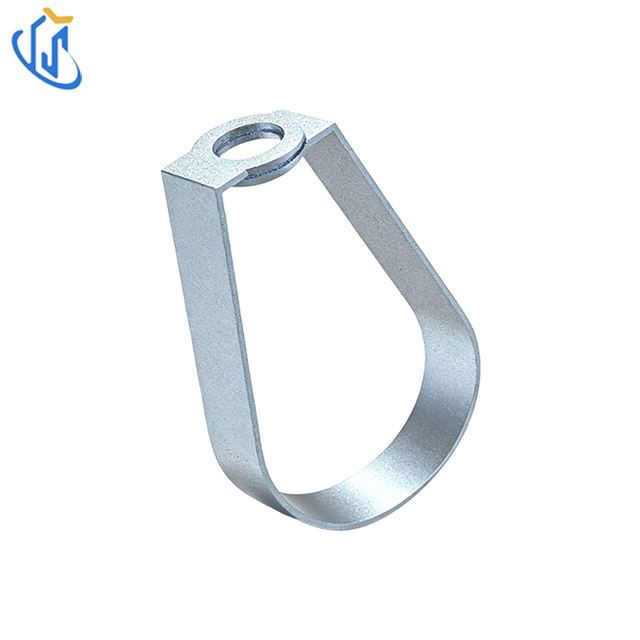

Der verstellbare Bandaufhänger UTT42 ohne Überwurfmutter ist eine einteilige, gestanzte, vorverzinkte Rohraufhängungskomponente aus Kohlenstoffstahl, die speziell für nicht isolierte stationäre Sprinklerrohre geeignet ist. Der wichtigste verstärkte Teil verfügt über ein doppellagiges Stahlplattendesign, um die Tragfähigkeit zu verbessern. Die vertikale Höhe kann durch eine passende Gewindestange und zwei separate Muttern (Muttern separat erhältlich) zwischen 5/8 Zoll und 2 Zoll eingestellt werden. Die untere Mutter passt das Gefälle der Rohrleitungsmontage genau an, die obere Kontermutter verhindert ein Lösen durch Rohrleitungsvibrationen. Die vollständige Spezifikation deckt DN20 bis DN200 ab und wird häufig bei Sprinkleranlagen, MEP-Installationen und industriellen Festinstallationsprojekten für Rohrleitungsaufhängungen eingesetzt.

Hauptmerkmale

Kernfunktion: Schwerkraftaufhängung für nicht isolierte stationäre Rohrleitungen, Anpassung der Rohrleitungsneigung und vertikalen Höhe über Doppelmuttern

Rohmaterial: Vollständig vorverzinkter Kohlenstoffstahl (integriertes Stanzformen)

Oberflächenbeschaffenheit: Vorverzinkte Rostschutzbeschichtung

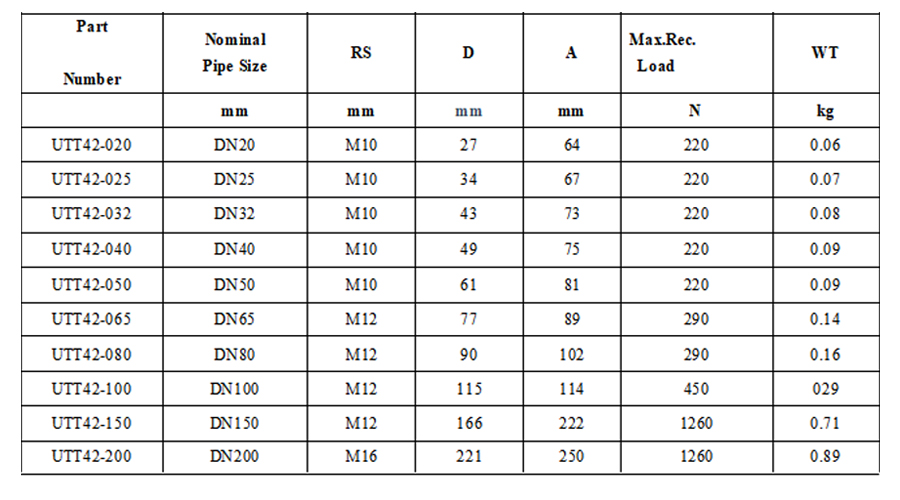

Anwendbare Rohrgröße: DN20 ~ DN200 (3/4'' ~ 8'')

Passende Gewindestange: M10 / M12 / M16 Multi-Spec-Gewindestange

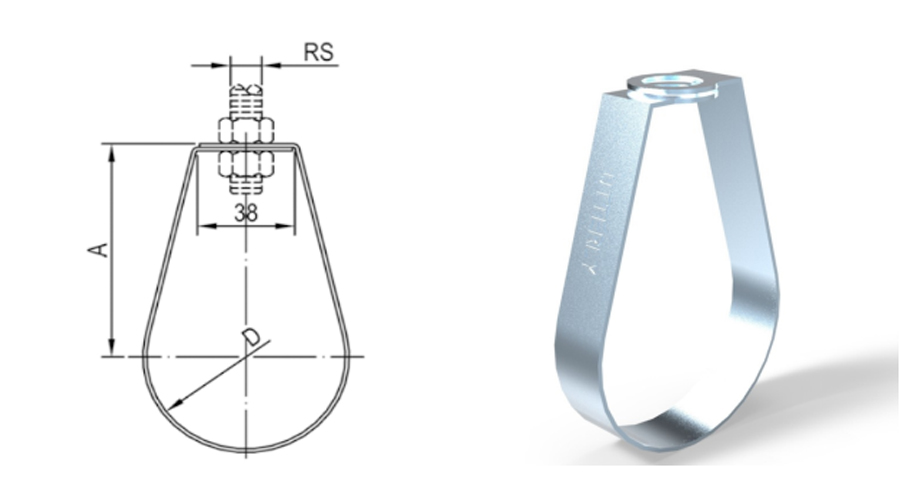

Vertikaler Einstellbereich: 5/8' ~ 2' einstellbare Höhe

Struktureller Vorteil: Doppelschichtige, verdickte tragende Fläche; keine eingebaute Überwurfmutter (Muttern separat erhältlich)

Anwendungsszenarien

1.Feuersprinkleranlage: Standard-Aufhängung für nichtisolierte, feste Sprinklerleitungen mit automatischer Feuerlöschfunktion, die den Konstruktionsanforderungen von NFPA13 entsprechen.

2.MEP- und HVAC-Technik: Schwerkraftunterstützung für blanke Kalt-/Warmwasserleitungen in Hochhäusern, Einkaufszentren und Gewerbegebäuden.

3. Industriebau: Festes Aufhängungszubehör für die nichtisolierte Rohrleitungsanordnung im Werksprozess.

Schritt-für-Schritt-Installationsanleitung

1.Befestigen Sie die M10/M12/M16-Standardgewindestange im Voraus am Deckenanker oder am oberen Kanalstahl.

2. Wickeln Sie das integrierte UTT42-Band fest um die Außenwand der blanken Zielrohrleitung.

3. Schrauben Sie zwei separate passende Muttern auf die Gewindestange der Aufhängung und hängen Sie den UTT42-Aufhänger in die Mitte der Doppelmuttern.

4. Drehen Sie die untere Mutter, um die Steigung der Rohrleitungsmontage und die vertikale Höhe innerhalb eines einstellbaren Bereichs von 5/8 bis 2 Zoll einzustellen.

5. Ziehen Sie die obere Kontermutter nach der Dimensionsbestätigung fest an, um ein Lösen durch Vibrationen und eine vollständige Installation zu verhindern.

Branchenkonformität

1. Entspricht den internationalen Herstellungsspezifikationen für Rohraufhängungen MSS SP-58/SP-69 und dem Brandschutzinstallationsstandard NFPA13.

2. Die vorverzinkte Oberfläche erfüllt die ASTM-Kriterien der Industrie für Korrosionsschutzbeschichtungen.

3. Alle fertigen Produkte bestehen vor der Auslieferung eine werkseitige Maßprüfung und einen abgestuften Probenahmetest.

Kernproduktvorteile

Doppelschichtiges, verdicktes tragendes Design

Hauptbeanspruchter Bereich mit doppelter Stahldicke für höhere Strukturfestigkeit und stabile Langzeittragfähigkeit.

Große vertikale Höhenverstellung

Der Einstellraum von 5/8''~2'' gleicht problemlos bauseitige Höhenfehler und Rohrleitungsneigungsanforderungen aus.

Nicht drehbare, kompakte Struktur

Keine eingebaute Überwurfmutter vereinfacht die Produktstruktur und senkt die Kosten; Der Kunde wählt je nach Bedarf die passenden Muttern separat aus.

Abgestufte Belastung und vollständige Größenabdeckung

Vom kleinen DN20-Rohr bis zum großen DN200-Rohr mit abgestufter Nennlast, um unterschiedlichen Anforderungen an das Rohrleitungsgewicht gerecht zu werden.

Vorverzinkter Ganzkörper

Die integrierte Vorverzinkung vermeidet teilweises Rosten und bietet eine gute Korrosionsbeständigkeit für herkömmliche Innenbauumgebungen.

Vollständige Übereinstimmung der UTT-Serie

Perfekt kompatibel mit UTT-Gewindestangen, Trägeradaptern und Rohrklemmen für ein integriertes Aufhängungsaussteifungssystem.

FAQ

F1: Was ist das zentrale Strukturmerkmal von UTT42?

A1: Integrales Stanzformen, doppelte Verstärkung an der tragenden Stelle, keine eingebaute Überwurfmutter.

F2: Vertikal verstellbares Zielfernrohr?

A2: Vertikale Höhe einstellbar zwischen 5/8 Zoll und 2 Zoll über doppelte passende Muttern.

F3: Passende Gewindestangenspezifikationen?

A3: M10 für kleine Rohre DN20~DN50, M12 für DN65~DN150, M16 für große Rohre DN200.

F4: Sind Befestigungsmuttern im Produkt enthalten?

A4: Nüsse sind nicht im Produktpreis enthalten und müssen separat erworben werden.

F5: Anwendbarer Rohrleitungstyp?

A5: Ausschließlich für nicht isolierte stationäre Kalt-/Warmwasser- und Feuerlöschsprinkler-Rohrleitungen konzipiert.
