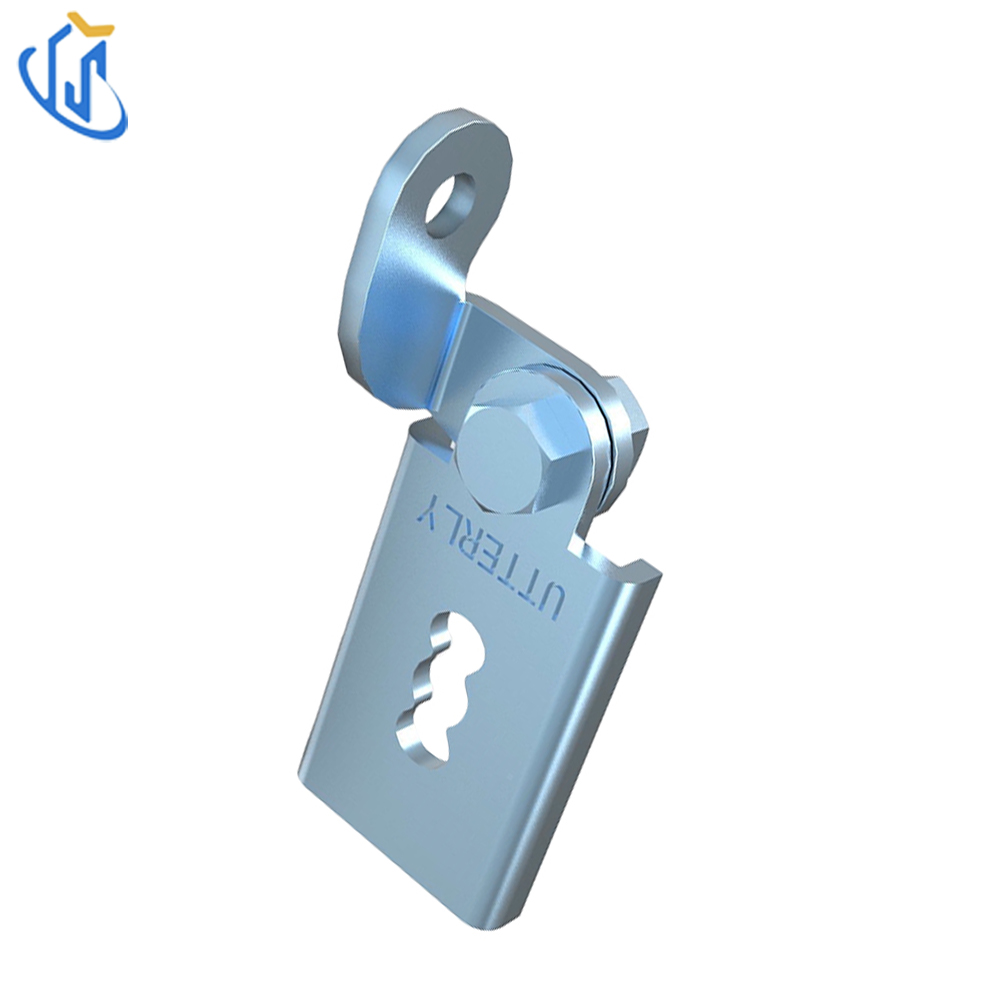

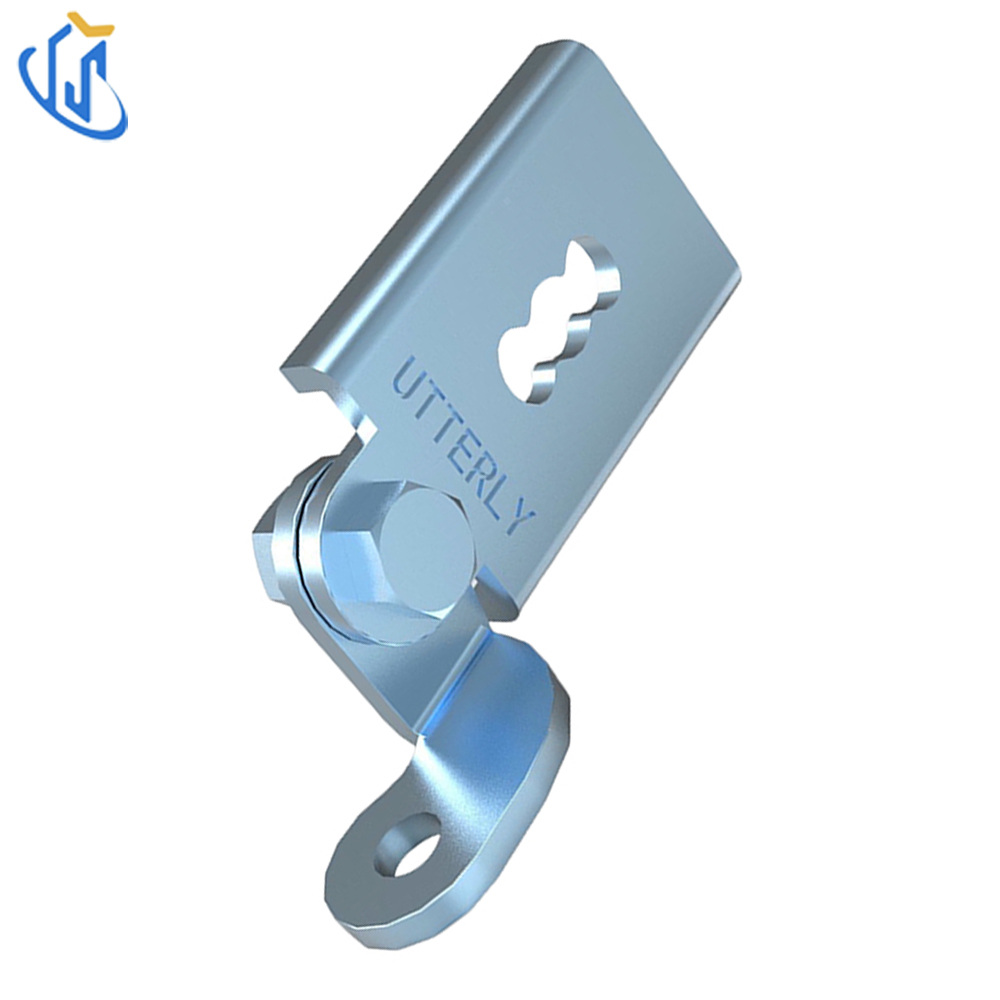

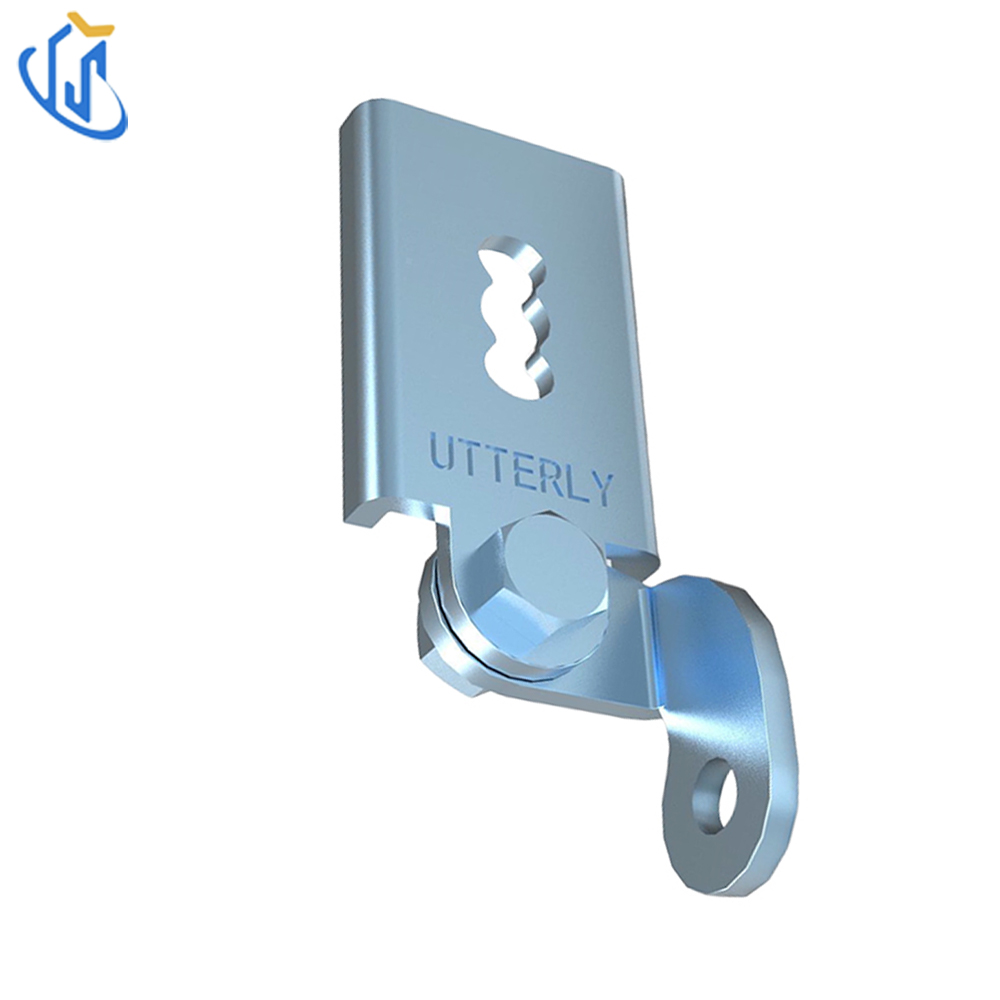

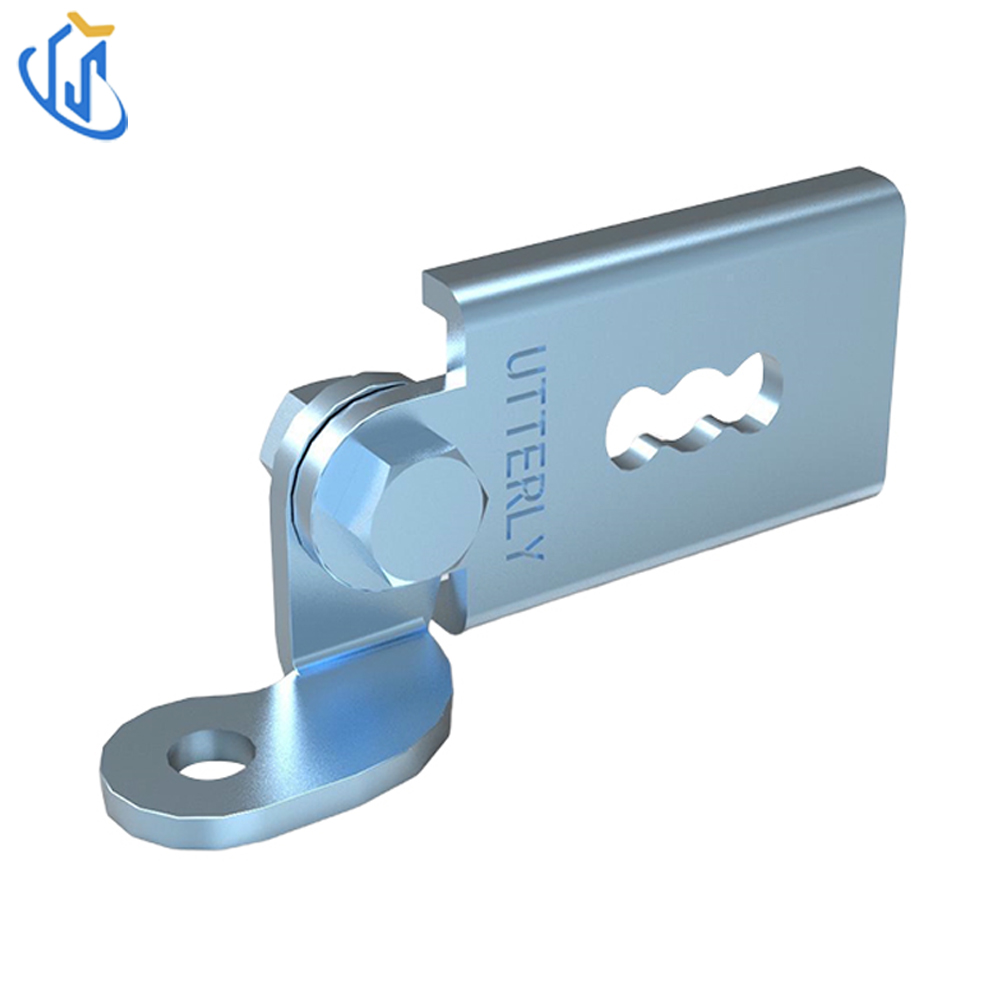

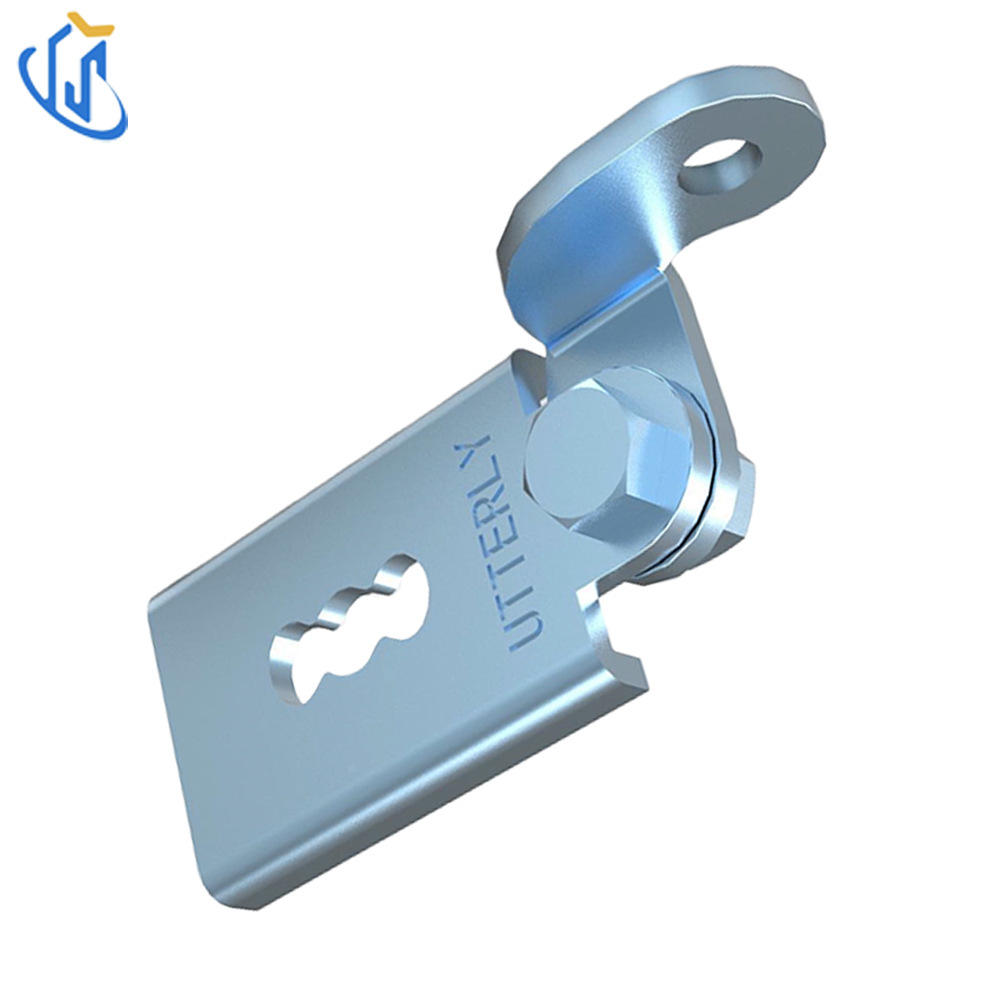

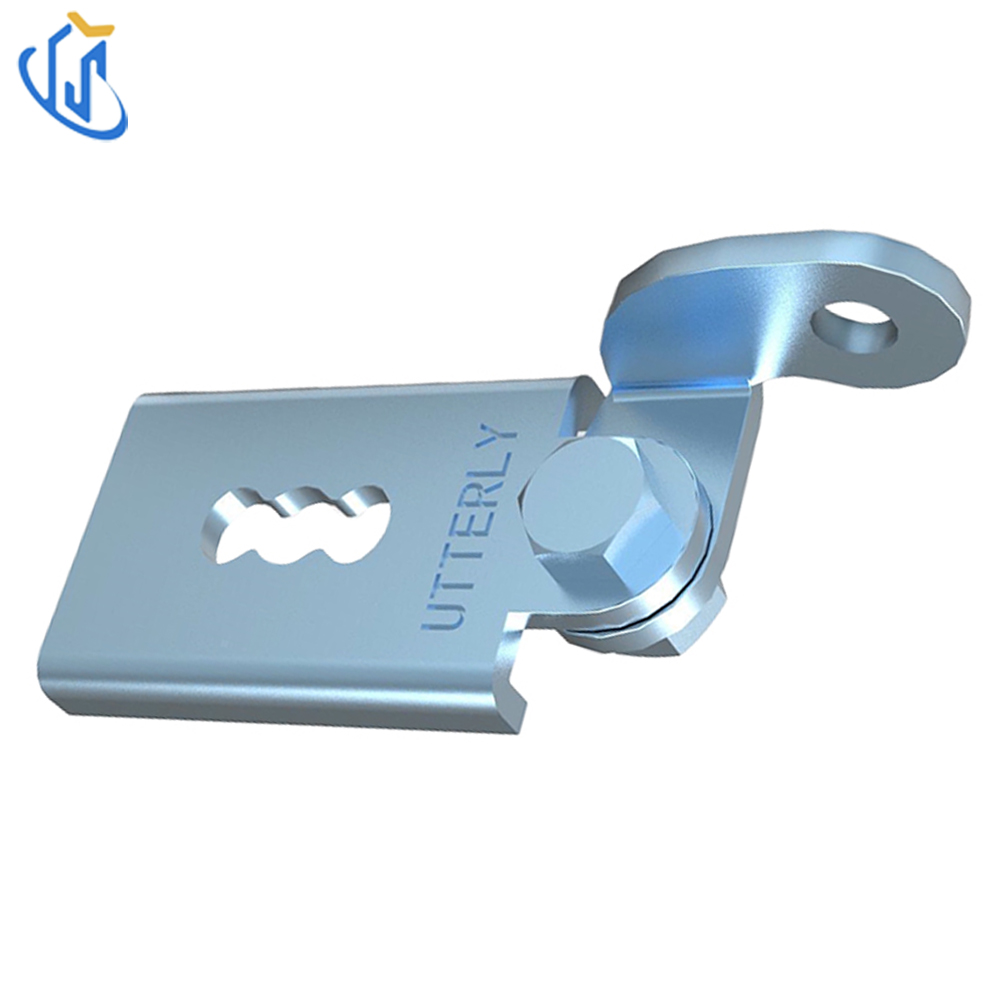

Descripción general
La bisagra sísmica ajustable de doble orificio UTT12D es un conector antisísmico de acero al carbono con diseño de orificio de montaje doble, diseñado para apuntalar tuberías laterales y longitudinales en paredes o vigas de acero. El ángulo de bisagra ajustable optimiza la eficiencia de la instalación en campo, cuatro acabados de superficie anticorrosión opcionales, ampliamente utilizados en proyectos fijos sísmicos de tuberías de rociadores contra incendios, HVAC y MEP de edificios comerciales e industriales.
Características principales
Función principal: La estructura de doble orificio conecta la pared del edificio/la viga de acero y el tubo de refuerzo para restringir la oscilación sísmica lateral y longitudinal. Materia prima: Acero al carbono de alta resistencia Orificio de montaje: Φ14 mm, compatible con perno de expansión M12 Carga nominal máxima: 7300 NA Superficie disponible: Electrogalvanizado, HDG, DACROMET, pulverización de epoxi Ventaja única: El diseño de doble orificio mejora la estabilidad de la instalación bajo cargas sísmicas pesadas
Tabla de parámetros del producto
| del artículo |
Especificación |
| Modelo |
UTT12D |
| Materia prima |
Acero carbono |
| Diámetro del orificio del perno |
14 mm (perno M12 combinado) |
| Carga máxima de trabajo |
7300N |
| Opciones de tratamiento de superficies |
Electrogalvanizado / Galvanizado en caliente / DACROMET / Revestimiento epoxi |
| Característica estructural |
Diseño de orificio de montaje doble |
| Servicio de muestra |
Muestras de prueba gratuitas disponibles por pedido anticipado |
Escenarios de aplicación

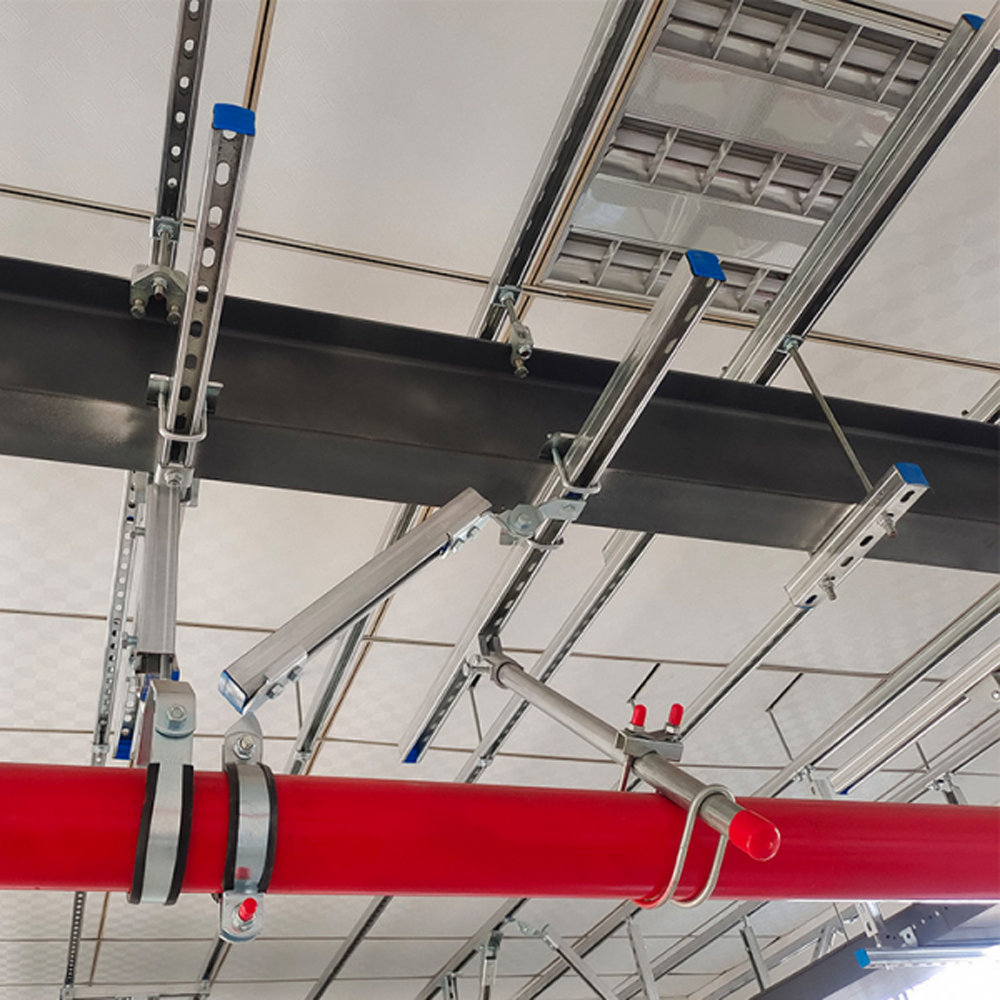

Sistema de rociadores de protección contra incendios: refuerzo sísmico fijo de doble orificio para tuberías de rociadores de gran diámetro que requieren mayor estabilidad de instalación.
Ingeniería MEP & HVAC: Soporte antisísmico para tubería de agua de alta resistencia y ducto de ventilación en pared o viga de acero.
Construcción Industrial: Componente de conexión sísmica para tuberías de fábrica con alto requerimiento de carga sísmica.

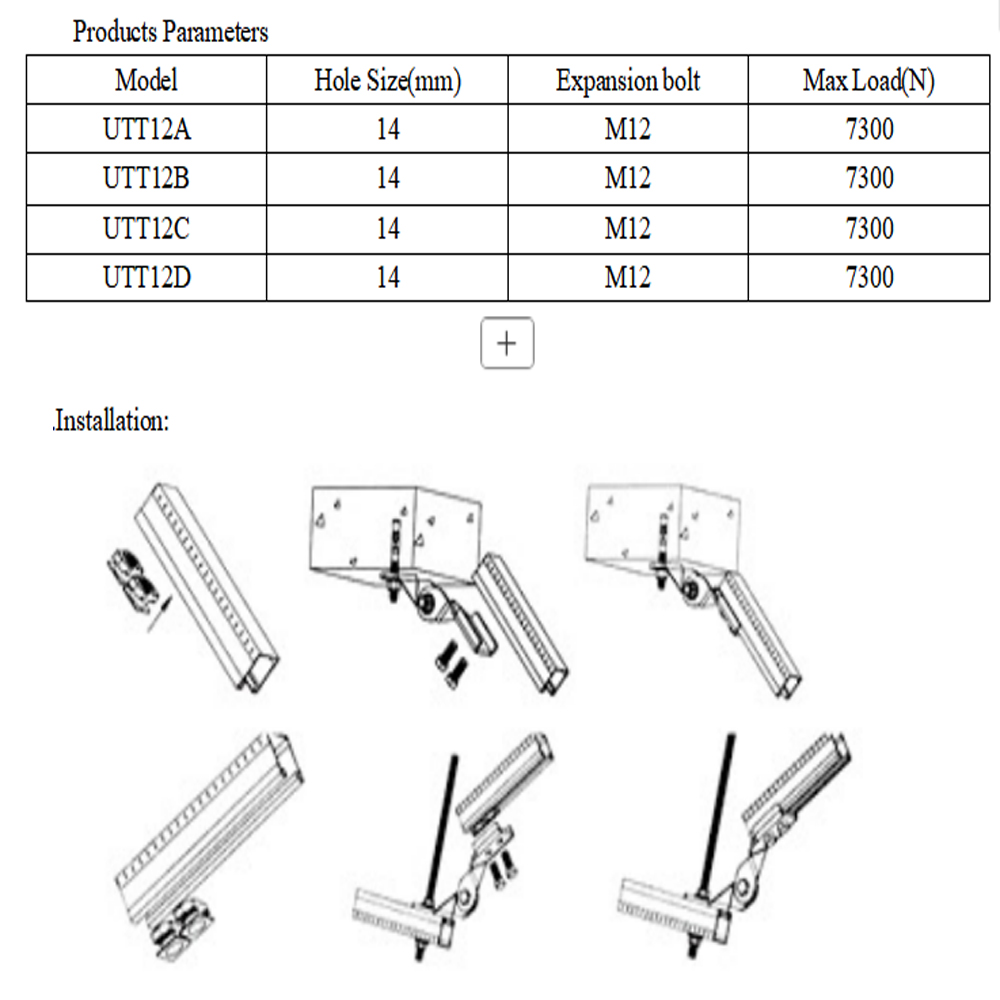

Guía de instalación paso a paso
Fije el UTT12D a la pared o a una viga de acero con pernos M12 a través de dos orificios reservados para una fijación reforzada.
Ajuste el ángulo de la bisagra de acuerdo con la disposición real de la tubería de refuerzo en el sitio de construcción.
Sujete un extremo del tubo de refuerzo sísmico al orificio de conexión de la bisagra y bloquee completamente todos los sujetadores.
Verifique la estanqueidad y estabilidad general de la conexión antes de la prueba de presión hidráulica de la tubería.
Certificaciones de la industria
Cumple con las especificaciones de diseño sísmico de América del Norte NFPA13, IBC y ASCE7.
Toda la superficie galvanizada cumple con el estándar internacional de recubrimiento anticorrosión ASTM.
Cada lote de producción pasa la prueba de carga de fábrica y la inspección dimensional.
Ventajas principales del producto
Estructura reforzada con doble orificio
El diseño de doble orificio mejora en gran medida la firmeza del montaje, ideal para instalaciones antisísmicas de tuberías de alta carga;
Ajuste de ángulo flexible
La bisagra ajustable reduce el tiempo de construcción y reduce el costo de mecanizado en sitio;
Cuatro opciones de superficies antioxidantes
Múltiples acabados se adaptan a ambientes de construcción secos, húmedos y ligeramente corrosivos;
Capacidad de carga estable del 7300N
La clasificación de carga uniforme garantiza la seguridad sísmica a largo plazo del sistema de tuberías;
Compatibilidad de serie completa
Perfectamente combinado con todas las abrazaderas para tuberías y accesorios sísmicos de la serie UTT.
Preguntas frecuentes
P1: ¿Qué es exclusivo de UTT12D?
A1: Estructura de montaje reforzada con doble orificio para una mayor estabilidad de instalación en comparación con UTT12A/B/C.
P2: ¿Perno de instalación coincidente?
A2: El orificio de 14 mm se adapta al perno de expansión estándar M12.
P3: ¿Carga nominal máxima?
A3: La carga máxima segura del rodamiento alcanza los 7300N.
P4: ¿Tratamientos de superficie disponibles?
A4: Electrogalvanizado, HDG, DACROMET y pulverización de epoxi cuatro opciones.
