UTT12D
ÚPLNE
| Farba: | |
|---|---|
| Materiál: | |
| Povrch: | |
| Množstvo: | |

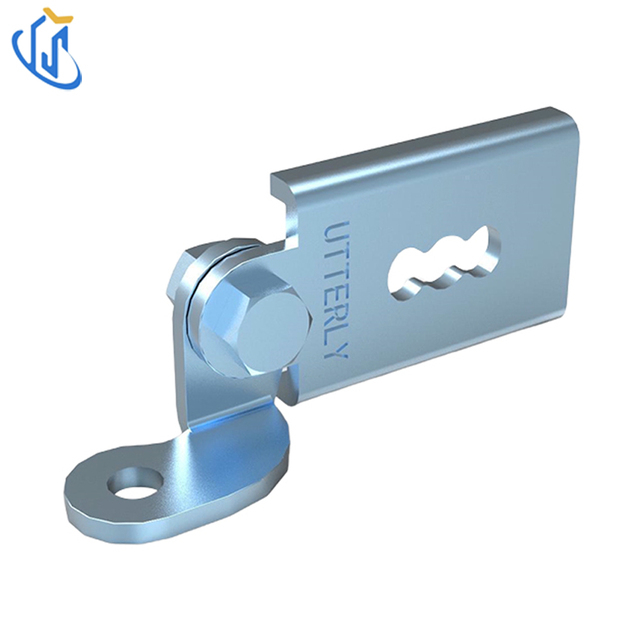

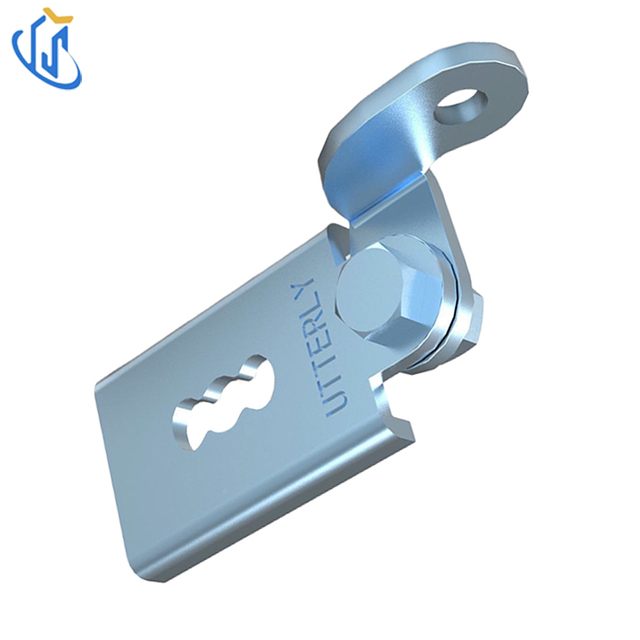

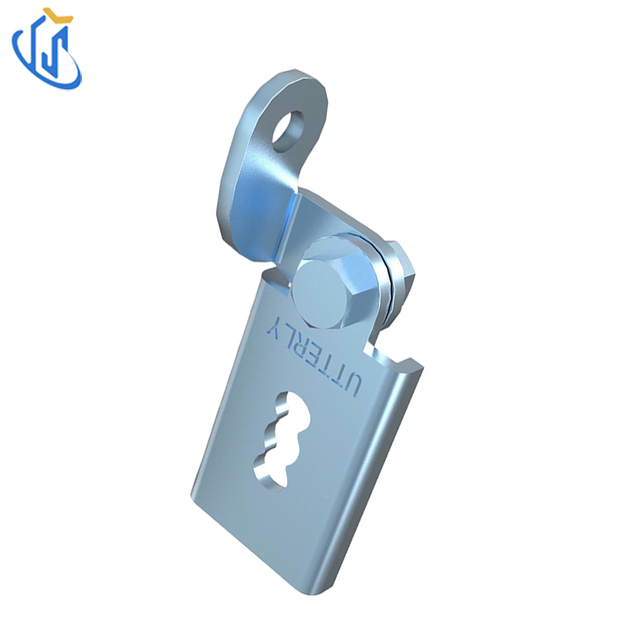

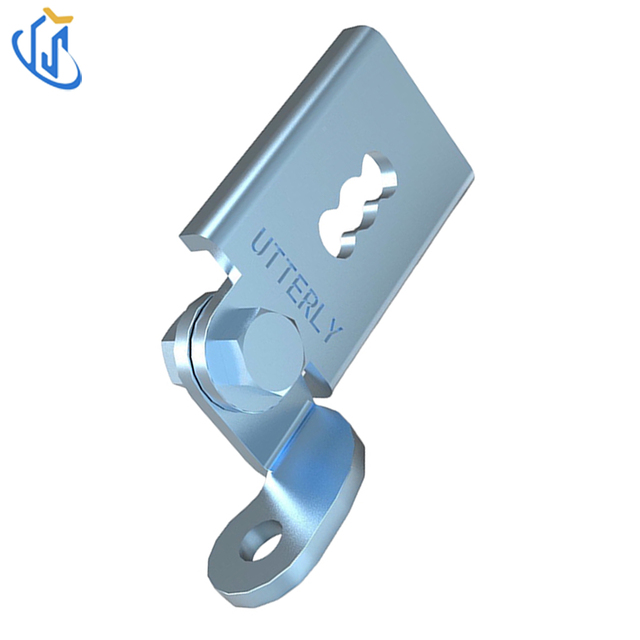

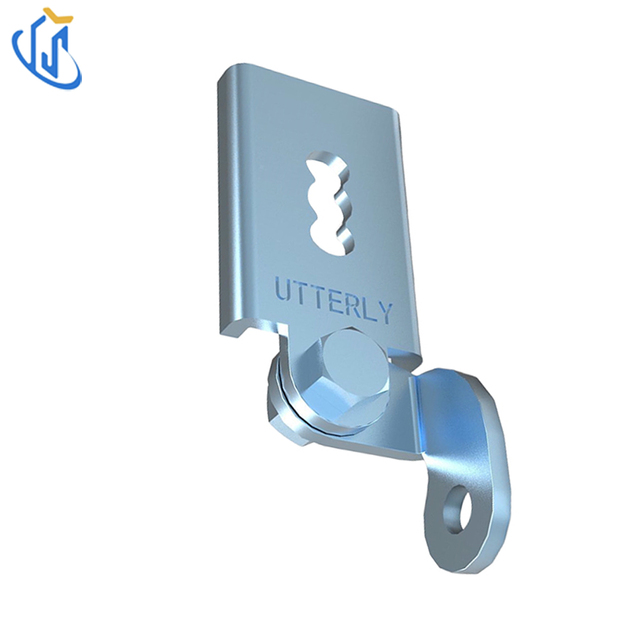

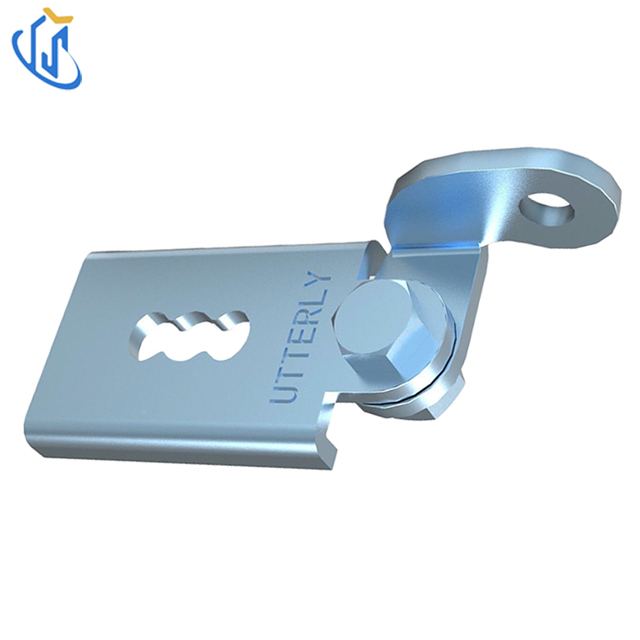

UTT12D nastaviteľný seizmický záves s dvoma otvormi je antiseizmický konektor z uhlíkovej ocele s dvojitým usporiadaním montážnych otvorov, určený na bočné a pozdĺžne vystuženie potrubia na stene alebo oceľovom nosníku. Nastaviteľný uhol závesu optimalizuje efektívnosť inštalácie v teréne, štyri voliteľné antikorózne povrchové úpravy, široko používané v protipožiarnych postrekovačoch, HVAC a MEP seizmických pevných projektoch komerčných a priemyselných budov.
Hlavná funkcia: Konštrukcia s dvoma otvormi spája stenu budovy/oceľový nosník a výstužné potrubie pre bočné a pozdĺžne obmedzenie seizmického výkyvu
Surovina: Vysoko pevná uhlíková oceľ
Montážny otvor: Φ14 mm, kompatibilný s rozpernou skrutkou M12
Maximálne menovité zaťaženie: 7300NAk dispozícii
Povrch: galvanicky pozinkovaný, HDG, DACROMET, epoxidový nástrek
Jedinečná výhoda: Dizajn s dvojitým otvorom zlepšuje stabilitu inštalácie pri veľkom seizmickom zaťažení
Položka |
Špecifikácia |
|---|---|
Model |
UTT12D |
Surovina |
Uhlíková oceľ |
Priemer otvoru na skrutku |
14 mm (zhodná skrutka M12) |
Maximálne pracovné zaťaženie |
7300 N |
Možnosti povrchovej úpravy |
Elektrogalvanizované / Žiarovo zinkované / DACROMET / Epoxidový náter |
Štrukturálna vlastnosť |
Dizajn s dvojitým montážnym otvorom |
Vzorová služba |
K dispozícii sú bezplatné predobjednávkové testovacie vzorky |
Protipožiarny sprinklerový systém: Dvojotvorové pevné seizmické vystuženie pre postrekovacie potrubie s veľkým priemerom vyžadujúce vyššiu stabilitu inštalácie.
MEP & HVAC Engineering: Antiseizmická podpora pre vysokovýkonné vodné potrubie a vetracie potrubie na stene alebo oceľovom nosníku.
Priemyselná konštrukcia: Seizmický spojovací komponent pre výrobné potrubie s požiadavkami na vysoké seizmické zaťaženie.
Zaistite UTT12D na stenu alebo oceľový nosník pomocou skrutiek M12 prostredníctvom dvoch vyhradených otvorov pre zosilnené upevnenie.
Uhol závesu nastavte podľa aktuálneho rozloženia výstužnej rúry na stavenisku.
Upevnite jeden koniec seizmickej výstuže k otvoru na pripojenie závesu a úplne zaistite všetky upevňovacie prvky.
Pred hydraulickou tlakovou skúškou potrubia skontrolujte celkovú tesnosť a stabilitu spojenia.
Vyhovuje NFPA13, IBC, ASCE7 severoamerickým seizmickým konštrukčným špecifikáciám
Všetky pozinkované povrchy sú v súlade s medzinárodným štandardom antikoróznych náterov ASTM
Každá výrobná dávka prejde továrenským zaťažkávacím testom a rozmerovou kontrolou
Rozloženie s dvoma otvormi výrazne zvyšuje pevnosť montáže, ideálne pre antiseizmickú inštaláciu potrubia s vysokým zaťažením;
Nastaviteľný záves skracuje čas výstavby a znižuje náklady na obrábanie na mieste;
Viacnásobné povrchové úpravy prispôsobujú suché, vlhké a mierne korozívne stavebné prostredie;
Jednotná nosnosť zaisťuje dlhodobú seizmickú bezpečnosť potrubného systému;
Dokonale zladené so všetkými potrubnými svorkami a seizmickými armatúrami série UTT.
Q1: Čo je jedinečné pre UTT12D?
A1: Dvojotvorová zosilnená montážna konštrukcia pre vyššiu stabilitu inštalácie v porovnaní s UTT12A/B/C.
Q2: Zodpovedajúca inštalačná skrutka?
A2: 14 mm otvor je vhodný pre štandardnú rozpínaciu skrutku M12.
Q3: Maximálne menovité zaťaženie?
A3: Maximálne bezpečné zaťaženie ložiska dosahuje 7300 N.
Q4: Dostupné povrchové úpravy?
A4: Elektrogalvanizované, HDG, DACROMET a epoxidové striekanie štyri možnosti.
