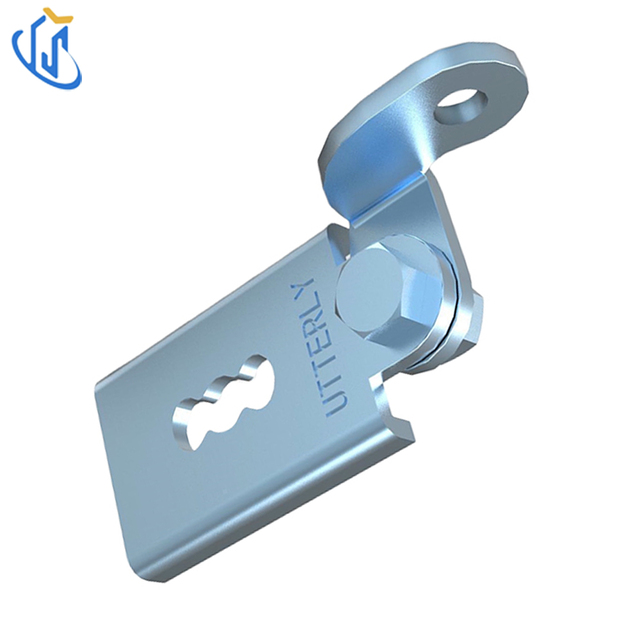

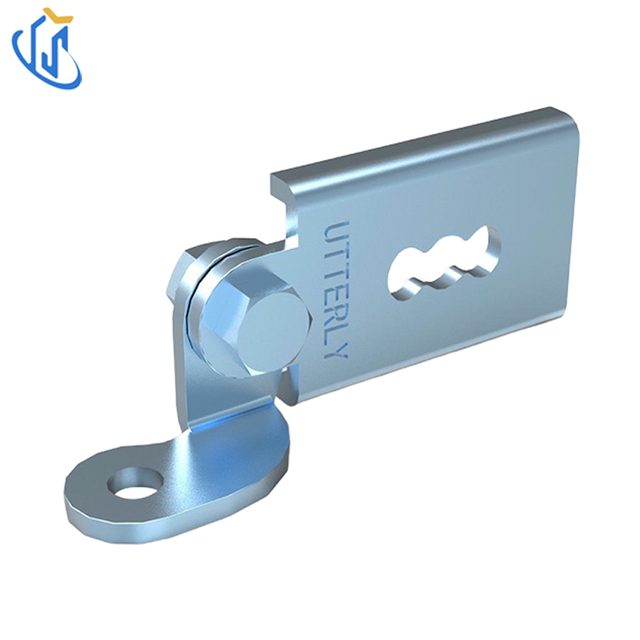

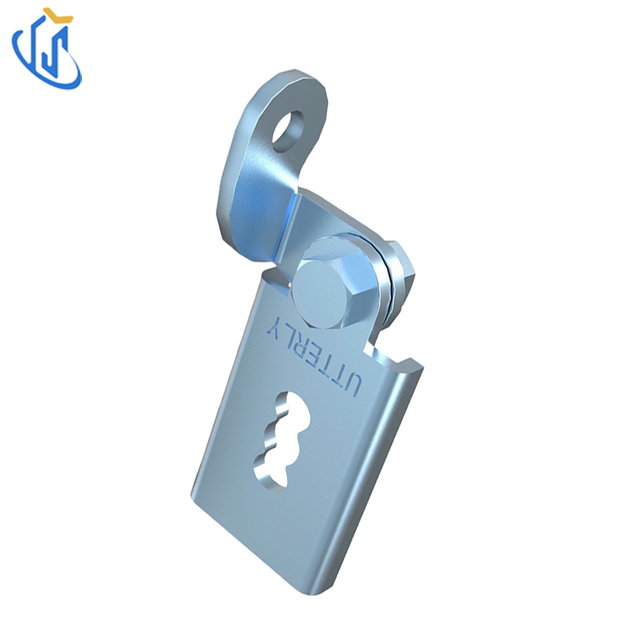

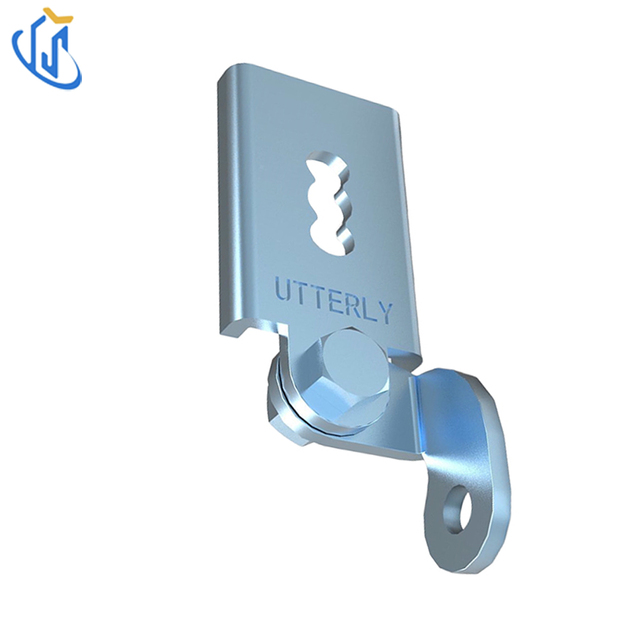

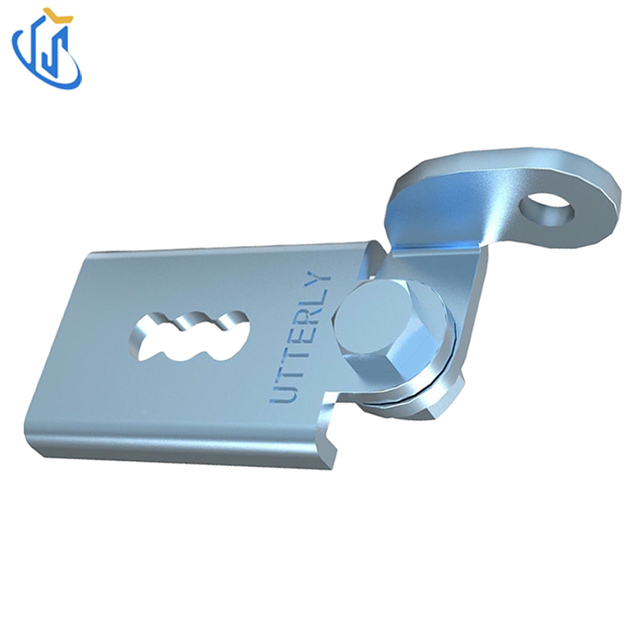

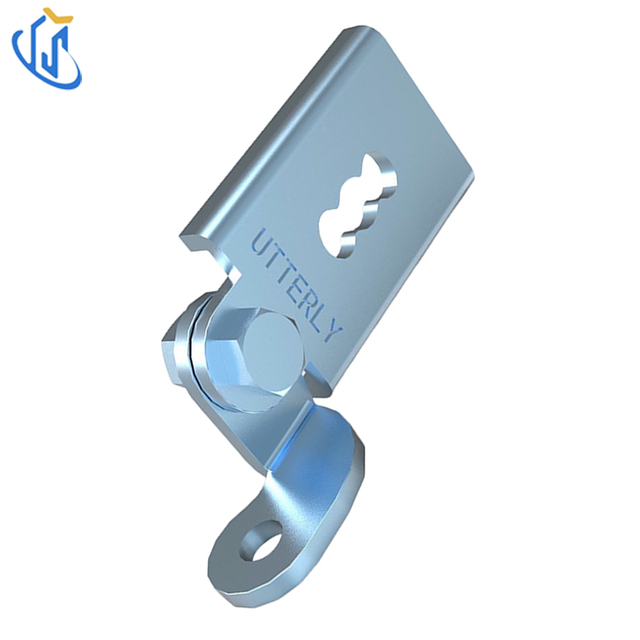

Galvanized Dual-Hole Adjustable Seismic Hinge

Pangkalahatang-ideya

Ang UTT12D dual-hole adjustable seismic hinge ay carbon steel anti-seismic connector na itinatampok na may double mounting hole layout, na idinisenyo para sa lateral at longitudinal pipeline bracing sa dingding o steel beam. Ang adjustable hinge angle ay nag-o-optimize sa field installation efficiency, apat na opsyonal na anti-corrosion surface finish, na malawakang ginagamit sa fire sprinkler, HVAC at MEP pipeline seismic fixed projects ng mga komersyal at industriyal na gusali.

Mga Pangunahing Tampok

Pangunahing Pag-andar: Ang istraktura ng dalawahang butas ay nag-uugnay sa pader ng gusali/steel beam at bracing pipe para sa lateral at longitudinal seismic sway restraint

Raw Material: Mataas na lakas ng carbon steel

Mount Hole: Φ14mm, tugma sa M12 expansion bolt

Max Rated Load: 7300NAvailable

Ibabaw: Electro-galvanized, HDG, DACROMET, epoxy spraying

Natatanging Kalamangan: Ang disenyo ng double-hole ay nagpapabuti sa katatagan ng pag-install sa ilalim ng mabigat na seismic load

Mga Sitwasyon ng Application

1. Fire Protection Sprinkler System: Dual-hole fixed seismic bracing para sa large-diameter sprinkler pipeline na nangangailangan ng mas mataas na installation stability.

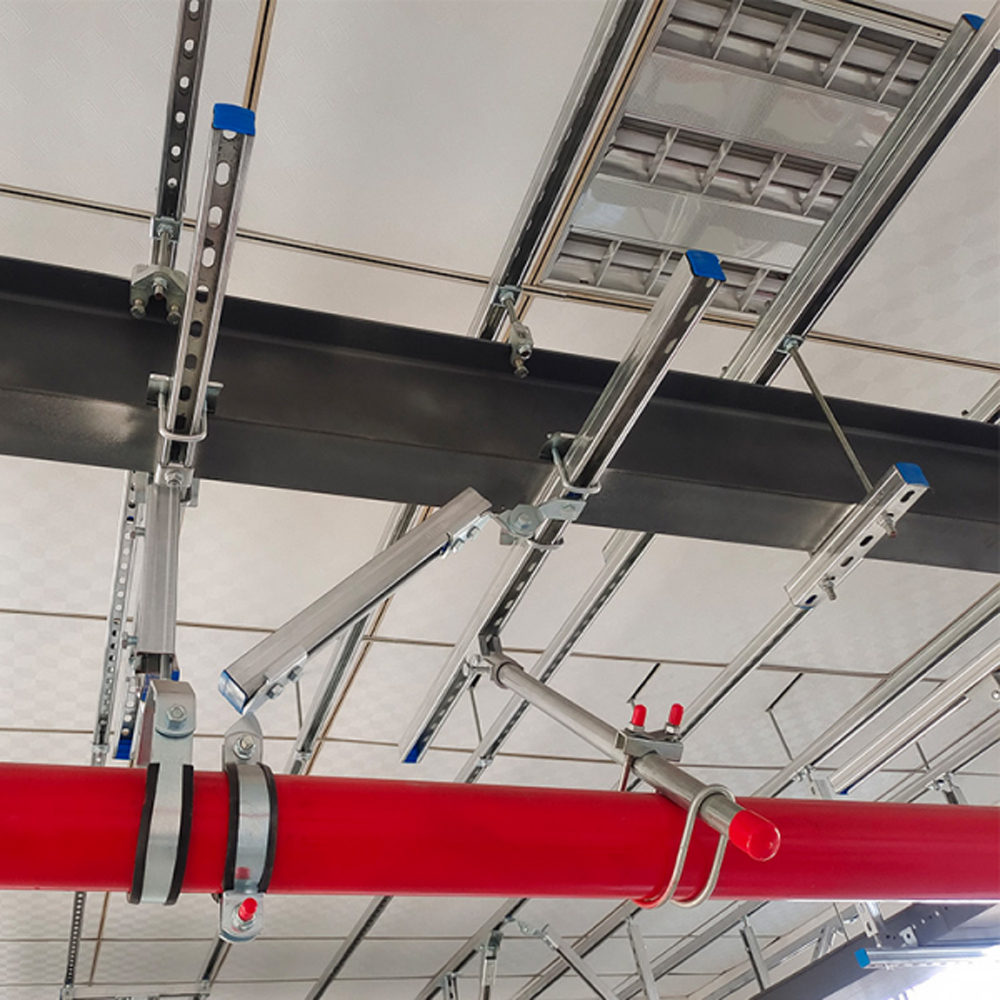

2. MEP & HVAC Engineering: Anti-seismic na suporta para sa heavy-duty na tubo ng tubig at ventilation duct sa dingding o steel beam.

3. Industrial Construction: Seismic connecting component para sa factory pipeline na may mataas na seismic load na kinakailangan.

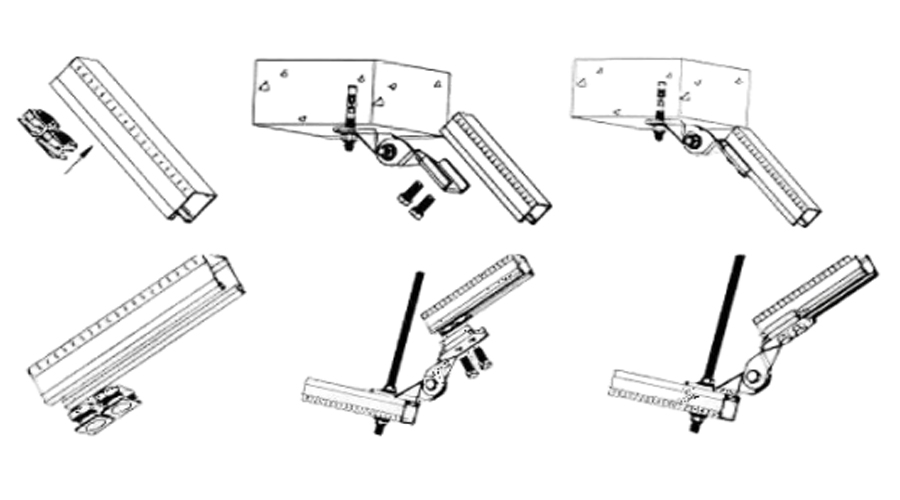

Step-by-Step na Gabay sa Pag-install

1. I-secure ang UTT12D sa dingding o steel beam na may M12 bolts sa pamamagitan ng dalawahang nakalaan na butas para sa reinforced fixing.

2. Ayusin ang anggulo ng bisagra ayon sa aktwal na layout ng bracing pipe sa construction site.

3. I-fasten ang isang dulo ng seismic brace pipe sa bisagra ng connecting hole at ganap na i-lock ang lahat ng fastener.

4. Suriin ang pangkalahatang higpit at katatagan ng koneksyon bago ang pipeline hydraulic pressure test.

Mga Sertipikasyon sa Industriya

1. Alinsunod sa NFPA13, IBC, ASCE7 North American seismic design specifications

2. Ang lahat ng galvanized surface ay sumusunod sa international ASTM anti-corrosion coating standard

3. Ang bawat production batch ay pumasa sa factory load test at dimensional inspection

Pangunahing Mga Bentahe ng Produkto

Dual-Hole Reinforced Structure

Ang double-hole na layout ay lubos na pinahuhusay ang mounting firmness, perpekto para sa high-load na pipeline na anti-seismic installation;

Flexible Angle Adjustment

Ang naaayos na bisagra ay nagbabawas sa oras ng pagtatayo at binabawasan ang gastos sa pagma-machining on-site;

Apat na Anti-Rust Surface Options

Maramihang mga pagtatapos ay umaangkop sa tuyo, mamasa-masa at bahagyang kinakaing unti-unti na mga kapaligiran sa konstruksyon;

Matatag na 7300N Load Capacity

Tinitiyak ng pare-parehong rating ng pagkarga ang pangmatagalang kaligtasan ng seismic ng sistema ng piping;

Full Series Compatibility

Perpektong tumugma sa lahat ng UTT series pipe clamp at seismic fitting.

FAQ

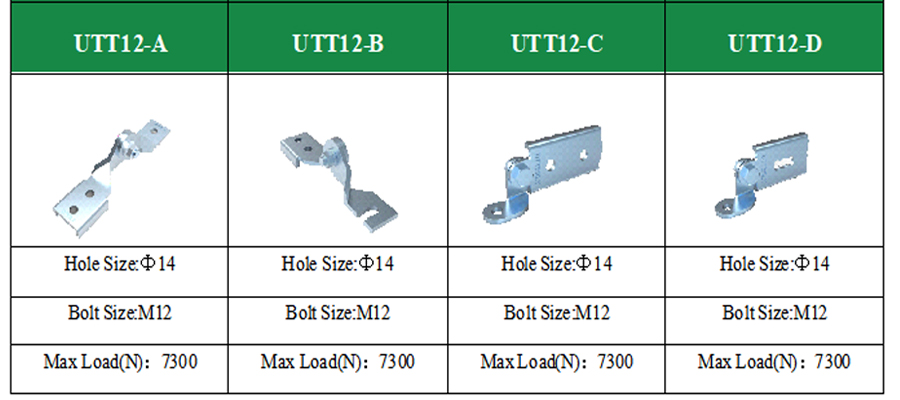

Q1: Ano ang kakaiba para sa UTT12D?

A1: Dual-hole reinforced mounting structure para sa mas mataas na installation stability kumpara sa UTT12A/B/C.

Q2: Pagtutugma ng bolt sa pag-install?

A2: Ang 14mm hole ay umaangkop sa standard M12 expansion bolt.

Q3: Maximum rated load?

A3: Ang maximum na ligtas na bearing load ay umabot sa 7300N.

Q4: Magagamit na mga pang-ibabaw na paggamot?

A4: Electro-galvanized, HDG, DACROMET at epoxy spraying apat na pagpipilian.
