Accesorio estructural de viga compacta certificado por UL FM

Descripción general

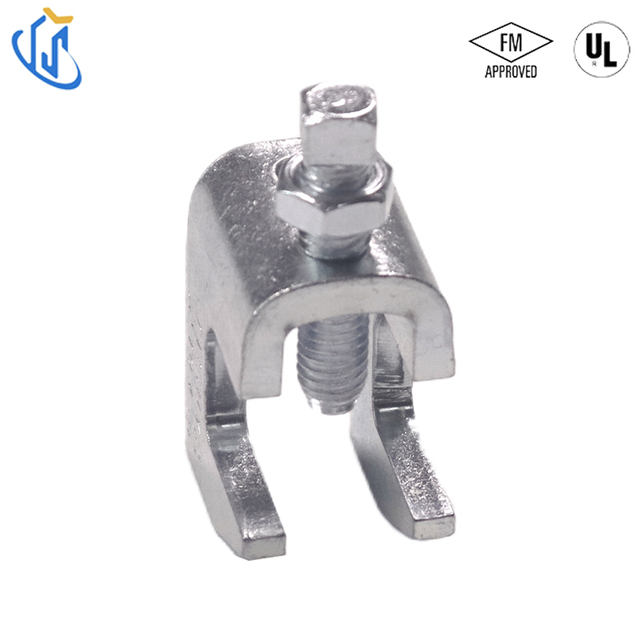

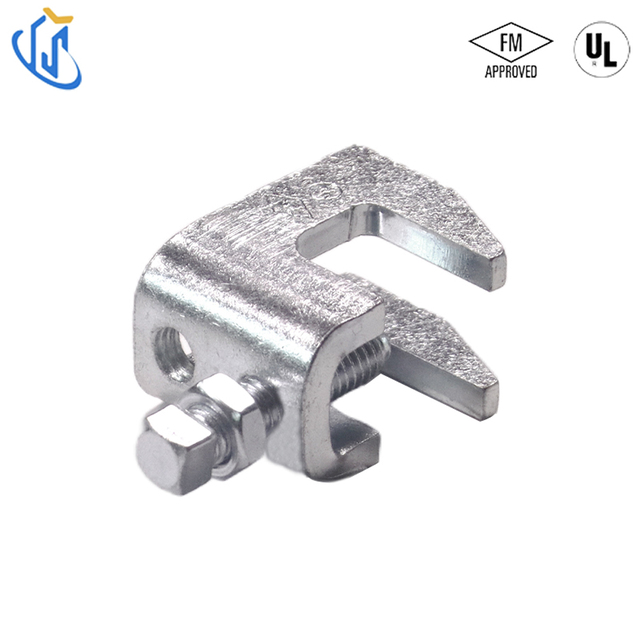

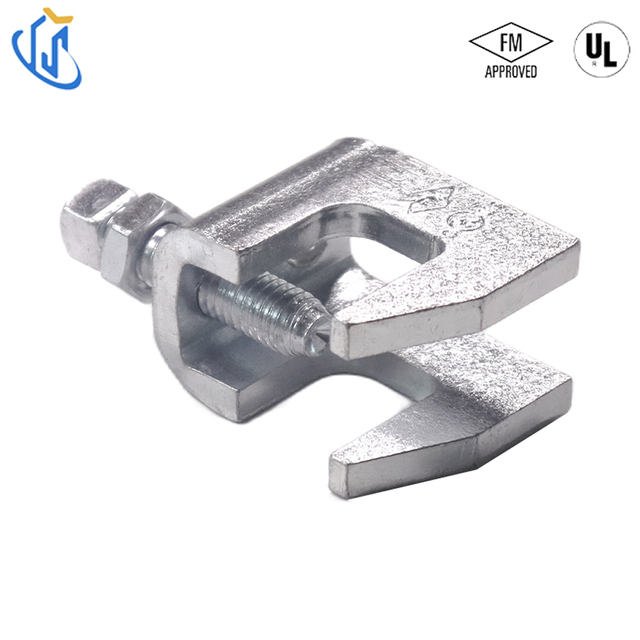

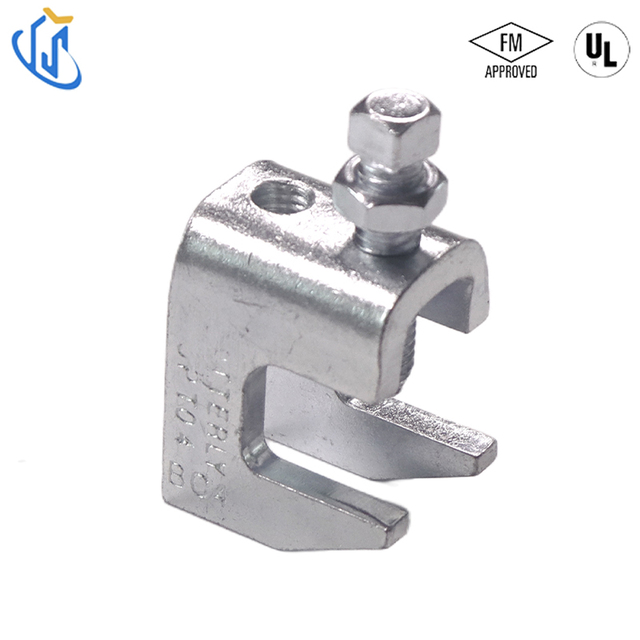

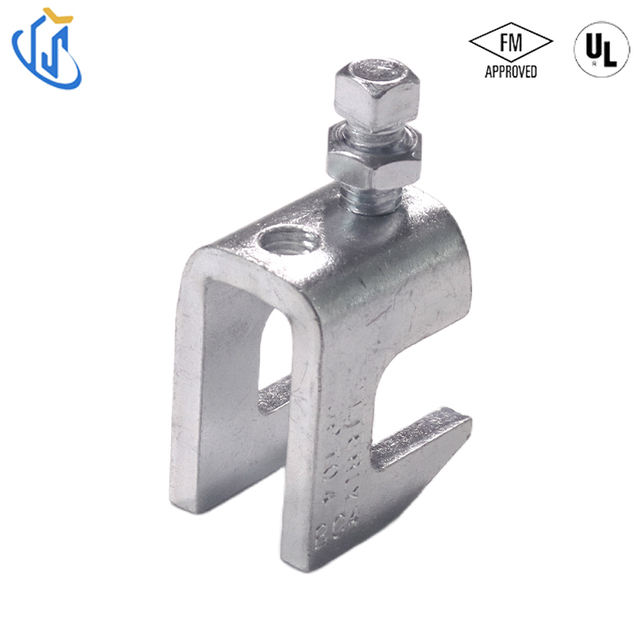

UTT BC4 es un componente de conexión estructural de tamaño pequeño para soporte de tuberías y sistemas de refuerzo sísmicos. Adopta dos opciones de materiales, incluido acero al carbono y hierro dúctil QT450 de alta tenacidad, y está equipado con acero bruto negro y acabados galvanizados antioxidantes para adaptarse a diferentes entornos de trabajo. El producto cumple totalmente con la especificación federal WW-H-171 (Tipo 23), ANSI/MSS-SP-58 (Tipo 19 y 23) y sigue los requisitos de instalación de ANSI/MSS-SP-69.

Tiene dos tamaños estándar de 3/8'(M10) y 1/2'(M12) con una carga máxima nominal de 6,8 kN. Este accesorio compacto es adecuado para conectar conjuntos de soporte de tuberías en vigas metálicas, correas, canales de acero y ángulos de hierro. Durante la instalación en el sitio, los usuarios deben apretar el tornillo de fijación y aplicar un torque estándar en la superficie inclinada de las vigas en I para garantizar una conexión estable y una carga segura.

Características clave

Función principal: conectar soportes de tuberías a la parte superior e inferior de vigas metálicas, correas, canales de acero y ángulos de hierro.

Materia prima: Acero al carbono / Hierro dúctil QT450

Acabado de la superficie: Acabado negro/acabado galvanizado

Estándar de cumplimiento: WW-H-171 (Tipo 23), ANSI/MSS-SP-58 (Tipo 19 y 23), ANSI/MSS-SP-69

Tamaños disponibles: 3/8'(M10), 1/2'(M12)

Carga máxima recomendada: 6,8 kN

Requisito de instalación: Apriete el tornillo de fijación en el lado inclinado de la viga I

Escenarios de aplicación

1.Sistema de rociadores contra incendios: Conexión estructural para refuerzo de tuberías de rociadores en vigas y correas de acero compactas de edificios comerciales e industriales.

2.Construcción de estructura de acero: Accesorio de conexión de tamaño pequeño para soportes de tuberías MEP en espacios de instalación estrechos de vigas en I, canales de acero y ángulos de hierro.

3.Ingeniería de refuerzo sísmico: conector compacto certificado estándar para conjuntos de refuerzo sísmico en proyectos de estructura de acero con espacio limitado.

Guía de instalación paso a paso

1.Seleccione el tamaño M10 o M12 de UTT BC4 según el espacio de instalación en el sitio y las demandas de carga.

2.Coloque el accesorio en la posición superior o inferior de la viga metálica, correa, canal de acero o ángulo de hierro objetivo.

3.Alinee el tornillo de fijación incorporado con el lado inclinado de la viga en I.

4.Apriete el tornillo de fijación y aplique el par especificado para bloquear el componente firmemente.

5.Ensamble abrazaderas de tubería y piezas de refuerzo compatibles para completar todo el sistema de soporte de tubería.

Cumplimiento de la industria

1. Cumple estrictamente con los estándares federales de EE. UU. y las especificaciones internacionales ANSI/MSS para accesorios estructurales y soportes para tuberías.

2. Los tratamientos de superficie negros y galvanizados satisfacen los requisitos industriales generales de procesamiento de superficies y anticorrosión.

3.Todos los productos terminados pasan la certificación de terceros UL y FM, así como la inspección de dimensiones de fábrica y pruebas de carga antes de la entrega.

Ventajas principales del producto

Minidiseño compacto:

Pequeñas dimensiones generales, perfectamente adecuadas para espacios de instalación estrechos y confinados donde no se pueden aplicar conectores regulares.

Selección de material dual:

Acero al carbono para proyectos convencionales rentables, hierro dúctil QT450 para condiciones de trabajo antisísmicas y de carga pesada.

Dos acabados superficiales:

Acabado negro para ambientes interiores secos, acabado galvanizado para prevención de oxidación a largo plazo en áreas húmedas.

Certificación dual autorizada:

Las aprobaciones UL y FM cumplen con estrictos estándares de aceptación para protección contra incendios y proyectos de ingeniería internacionales.

Carga nominal estable:

La carga máxima fija de 6,8 kN garantiza una capacidad de carga confiable para el soporte de tuberías convencionales.

Amplia compatibilidad:

Combina vigas en I, correas, canales de acero y ángulos de hierro para satisfacer diversas necesidades de conexión de estructuras de acero.

Preguntas frecuentes

P1: ¿Qué estándares cumple UTT BC4?

A1: Cumple con WW-H-171 (Tipo 23), ANSI/MSS-SP-58 (Tipos 19 y 23) y ANSI/MSS-SP-69, y está certificado por UL y FM.

P2: ¿Qué opciones de materiales están disponibles?

A2: Acero al carbono de alta resistencia y hierro dúctil QT450 para selección.

P3: ¿Qué tratamientos de superficie se proporcionan?

A3: Acabado negro y acabado galvanizado antioxidante.

P4: ¿Cuáles son los tamaños disponibles y la carga máxima?

A4: Dos tamaños, incluidos M10 y M12, con una carga máxima recomendada de 6,8 kN.

P5: ¿Dónde se debe apretar el tornillo de fijación durante la instalación?

R5: El tornillo de fijación se debe apretar en el lado inclinado de la viga en I.
