UL FM-zertifizierte kompakte Trägerstrukturbefestigung

Überblick

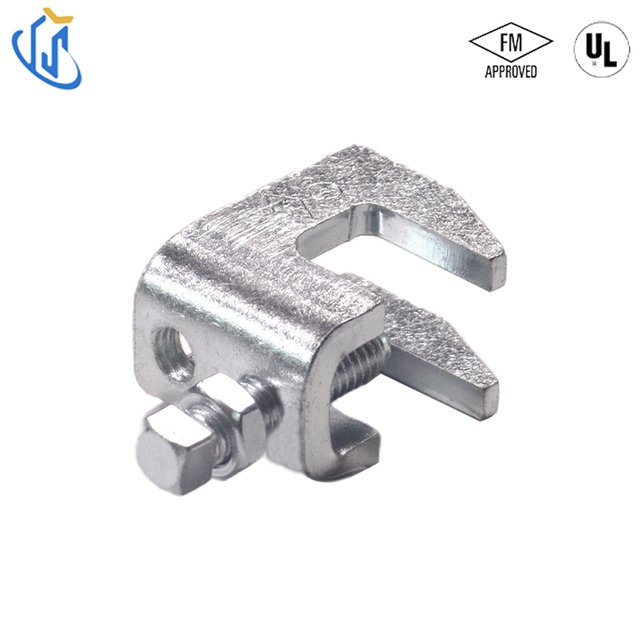

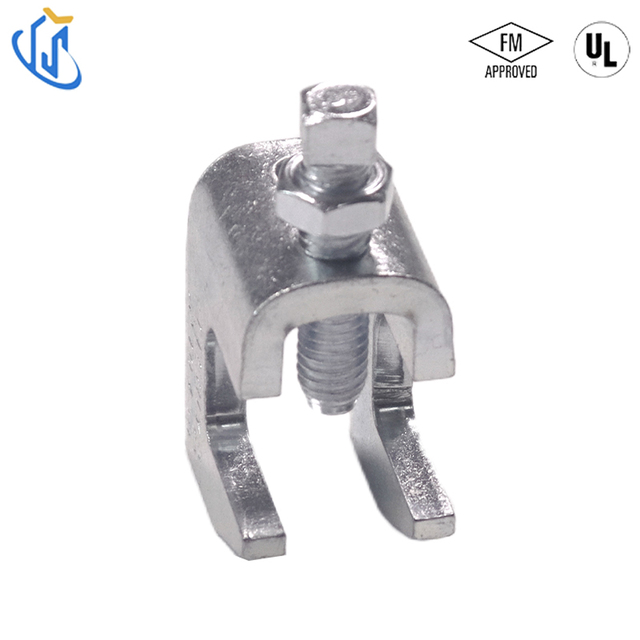

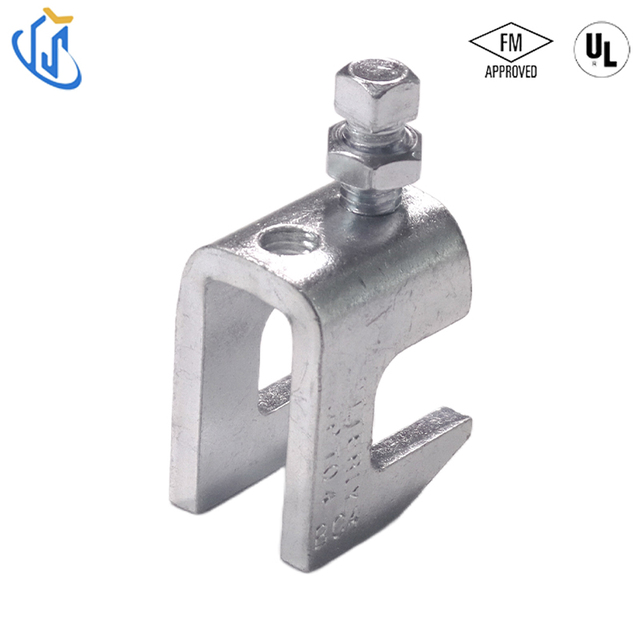

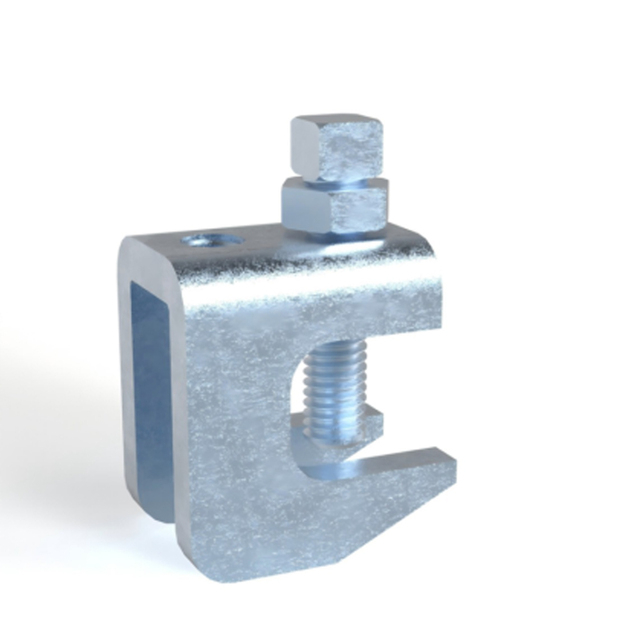

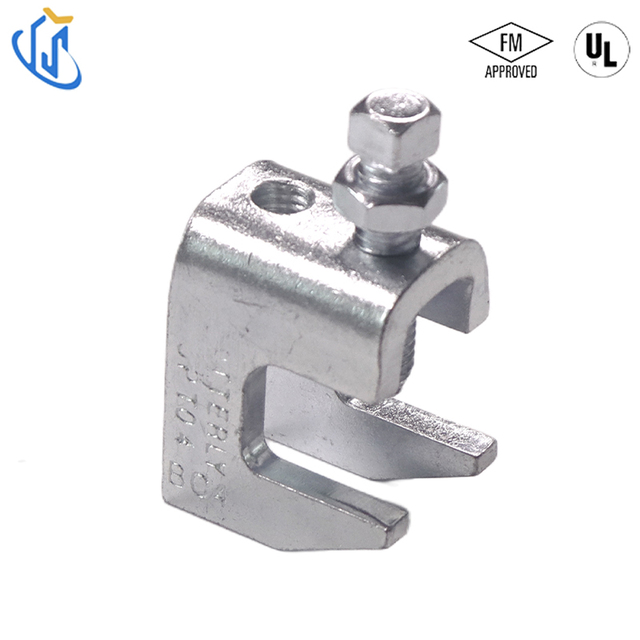

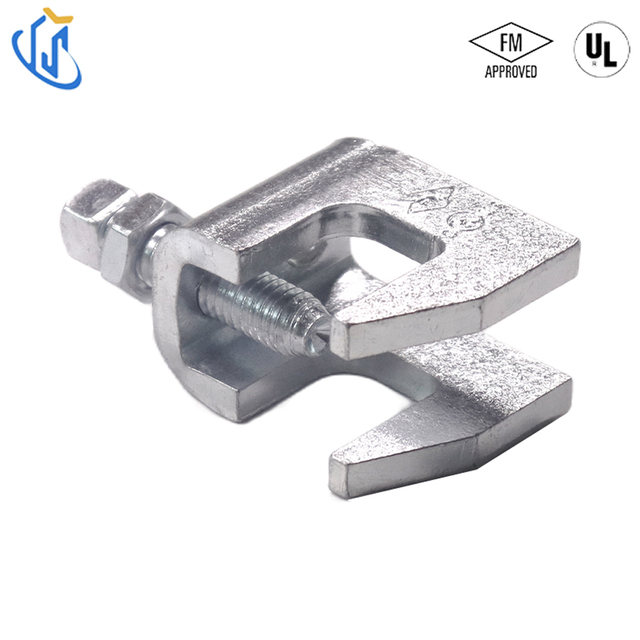

UTT BC4 ist eine strukturelle Verbindungskomponente im Miniformat für Pipeline-Unterstützung und seismische Aussteifungssysteme. Es besteht aus zwei Materialoptionen, darunter Kohlenstoffstahl und hochfestem Sphäroguss QT450, und ist mit schwarzem Rohstahl und verzinkten Rostschutzbeschichtungen ausgestattet, um sich an unterschiedliche Arbeitsumgebungen anzupassen. Das Produkt erfüllt vollständig die Bundesspezifikation WW-H-171 (Typ 23), ANSI/MSS-SP-58 (Typ 19 und 23) und folgt den Installationsanforderungen von ANSI/MSS-SP-69.

Es verfügt über zwei Standardgrößen: 3/8 Zoll (M10) und 1/2 Zoll (M12) mit einer maximalen Nennlast von 6,8 kN. Dieses kompakte Fitting eignet sich zum Verbinden von Rohrleitungshalterungen an Metallträgern, Pfetten, U-Bahnen und Winkeleisen. Bei der Installation vor Ort müssen Benutzer die Stellschraube festziehen und ein Standarddrehmoment auf die geneigte Oberfläche von I-Trägern anwenden, um eine stabile Verbindung und sichere Lastaufnahme zu gewährleisten.

Hauptmerkmale

Kernfunktion: Verbinden Sie Rohrleitungsstützen mit der Ober- und Unterseite von Metallträgern, Pfetten, Kanalstahl und Winkeleisen

Rohmaterial: Kohlenstoffstahl / duktiles Gusseisen QT450

Oberflächenbeschaffenheit: Schwarze Oberfläche / verzinkte Oberfläche

Konformitätsstandard: WW-H-171 (Typ 23), ANSI/MSS-SP-58 (Typ 19 und 23), ANSI/MSS-SP-69

Verfügbare Größen: 3/8'(M10), 1/2'(M12)

Maximale empfohlene Belastung: 6,8 kN

Installationsanforderung: Ziehen Sie die Stellschraube an der geneigten Seite des I-Trägers an

Anwendungsszenarien

1. Feuersprinkleranlage: Strukturelle Verbindung zur Sprinklerrohrverstrebung an kompakten Stahlträgern und Pfetten von Gewerbe- und Industriegebäuden.

2.Stahlkonstruktion: Kleines Verbindungsstück für MEP-Rohrleitungshalterungen in engen Installationsräumen von I-Trägern, Kanalstahl und Winkeleisen.

3.Seismic Bracing Engineering: Standardzertifizierter Kompaktverbinder für seismische Schwingungsstrebenbaugruppen in Stahlrahmenprojekten mit begrenztem Platzangebot.

Schritt-für-Schritt-Installationsanleitung

1.Wählen Sie die Größe M10 oder M12 des UTT BC4 je nach Installationsraum und Lastanforderungen vor Ort.

2. Platzieren Sie den Aufsatz an der oberen oder unteren Position des gewünschten Metallträgers, der Pfette, des U-Profils oder des Winkeleisens.

3. Richten Sie die eingebaute Stellschraube an der geneigten Seite des I-Trägers aus.

4.Ziehen Sie die Stellschraube fest und wenden Sie das vorgeschriebene Drehmoment an, um die Komponente fest zu fixieren.

5. Montieren Sie passende Rohrschellen und Aussteifungsteile, um das gesamte Rohrleitungsstützsystem zu vervollständigen.

Branchenkonformität

1. Entspricht strikt den US-Bundesnormen und internationalen ANSI/MSS-Spezifikationen für Strukturbefestigungen und Rohraufhängungen.

2. Schwarze und verzinkte Oberflächenbehandlungen erfüllen die allgemeinen industriellen Anforderungen an Korrosionsschutz und Oberflächenbearbeitung.

3.Alle fertigen Produkte bestehen vor der Auslieferung die UL- und FM-Zertifizierung durch Dritte sowie die werkseitige Maßprüfung und Belastungsprüfung.

Kernproduktvorteile

Kompaktes Mini-Design:

Kleine Gesamtabmessungen, perfekt geeignet für enge und begrenzte Installationsräume, in denen normale Steckverbinder nicht verwendet werden können.

Duale Materialauswahl:

Kohlenstoffstahl für kostengünstige konventionelle Projekte, QT450-Sphäroguss für schwere Lasten und erdbebensichere Arbeitsbedingungen.

Zwei Oberflächenausführungen:

Schwarze Oberfläche für trockene Innenräume, verzinkte Oberfläche für langfristigen Rostschutz in feuchten Bereichen.

Maßgebliche Doppelzertifizierung:

UL- und FM-Zulassungen erfüllen strenge Akzeptanzstandards für Brandschutz und internationale Ingenieurprojekte.

Stabile Nennlast:

Eine feste Maximallast von 6,8 kN gewährleistet eine zuverlässige Tragfähigkeit für die herkömmliche Pipelineunterstützung.

Breite Kompatibilität:

Passt zu I-Trägern, Pfetten, Profilstahl und Winkeleisen, um verschiedene Anforderungen an die Verbindung von Stahlkonstruktionen zu erfüllen.

FAQ

F1: Welche Standards erfüllt UTT BC4?

A1: Es entspricht WW-H-171 (Typ 23), ANSI/MSS-SP-58 (Typ 19 und 23) und ANSI/MSS-SP-69 und ist von UL und FM zertifiziert.

F2: Welche Materialoptionen sind verfügbar?

A2: Hochfester Kohlenstoffstahl und duktiles Gusseisen QT450 zur Auswahl.

F3: Welche Oberflächenbehandlungen werden angeboten?

A3: Schwarzes Finish und verzinktes Rostschutzfinish.

F4: Welche Größen und maximale Belastung gibt es?

A4: Zwei Größen, darunter M10 und M12, mit einer maximal empfohlenen Belastung von 6,8 kN.

F5: Wo sollte die Stellschraube während der Installation festgezogen werden?

A5: Die Stellschraube muss an der geneigten Seite des I-Trägers festgezogen werden.
