Kompaktní paprskové nástavce s certifikací UL FM

Přehled

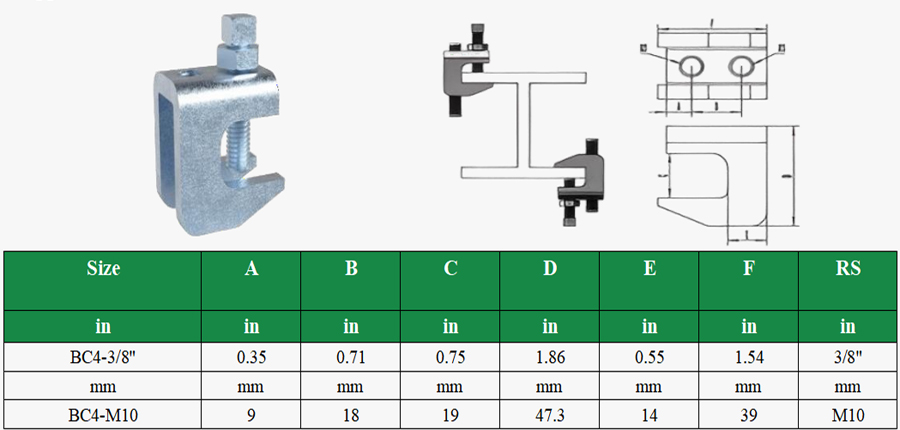

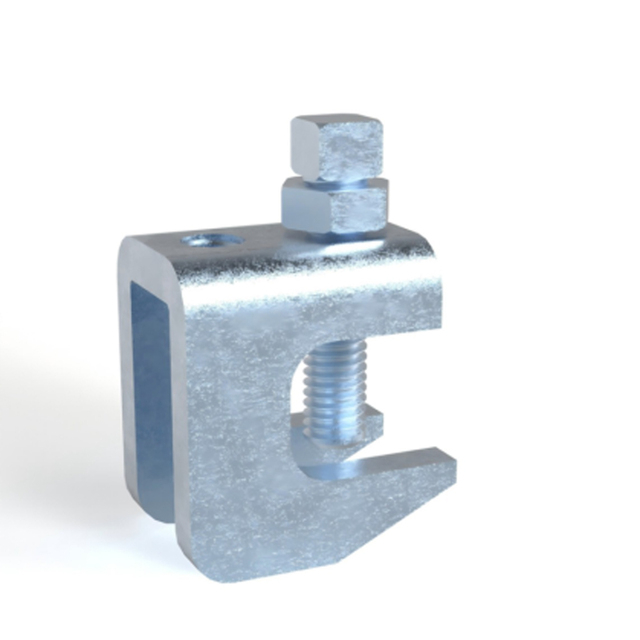

UTT BC4 je miniaturní konstrukční spojovací prvek pro podpěru potrubí a systémy seismického ztužení. Přijímá dvě možnosti materiálu, včetně uhlíkové oceli a vysoce houževnaté tvárné litiny QT450, a je vybavena černou surovou ocelí a galvanizovanou antikorozní úpravou, aby se přizpůsobila různým pracovním prostředím. Produkt plně splňuje federální specifikaci WW-H-171 (typ 23), ANSI/MSS-SP-58 (typ 19 a 23) a splňuje požadavky na instalaci ANSI/MSS-SP-69.

Má dvě standardní velikosti 3/8' (M10) a 1/2' (M12) s jmenovitým maximálním zatížením 6,8 kN. Tato kompaktní tvarovka je vhodná pro spojování potrubních podpěrných sestav na kovových nosnících, vaznicích, kanálové oceli a úhelníku. Během instalace na místě musí uživatelé utáhnout stavěcí šroub a použít standardní utahovací moment na šikmý povrch nosníků ve tvaru písmene I, aby bylo zajištěno stabilní spojení a bezpečné zatížení.

Klíčové vlastnosti

Základní funkce: Připojte podpěry potrubí k horní a spodní části kovových nosníků, vaznic, kanálové oceli a úhelníku

Surovina: uhlíková ocel / tvárná litina QT450

Povrchová úprava: Černé / galvanizované provedení

Standard shody: WW-H-171 (typ 23), ANSI/MSS-SP-58 (typ 19 a 23), ANSI/MSS-SP-69

Dostupné velikosti: 3/8'(M10), 1/2'(M12)

Maximální doporučené zatížení: 6,8 kN

Požadavek na instalaci: Utáhněte stavěcí šroub na šikmou stranu I-nosníku

Aplikační scénáře

1.Fire Sprinkler System: Konstrukční připojení pro vyztužení trubky sprinklerů na kompaktních ocelových nosnících a vaznicích obchodních a průmyslových budov.

2. Konstrukce ocelové konstrukce: Malá spojovací armatura pro podpěry potrubí MEP na úzkých instalačních prostorech z I-nosníků, kanálové oceli a úhelníku.

3.Seismic Bracing Engineering: Standardní certifikovaný kompaktní konektor pro sestavy seismických výztuh v prostorově omezených projektech ocelových rámů.

Průvodce instalací krok za krokem

1. Vyberte velikost M10 nebo M12 UTT BC4 podle místa instalace a požadavků na zatížení.

2. Umístěte nástavec na horní nebo spodní pozici cílového kovového nosníku, vaznice, kanálové oceli nebo úhelníku.

3. Vyrovnejte vestavěný stavěcí šroub se zkosenou stranou I-paprsku.

4. Utáhněte stavěcí šroub a aplikujte předepsaný utahovací moment, abyste komponentu pevně uzamkli.

5. Sestavte odpovídající potrubní svorky a výztužné díly, abyste dokončili celý nosný systém potrubí.

Soulad s průmyslem

1. Striktně vyhovuje americkým federálním normám a mezinárodním specifikacím ANSI/MSS pro konstrukční nástavce a závěsy na trubky.

2.Černé a galvanizované povrchové úpravy splňují obecné průmyslové požadavky na antikorozní a povrchovou úpravu.

3. Všechny hotové výrobky procházejí certifikací třetích stran UL & FM, stejně jako kontrolou rozměrů továrny a zátěžovým testováním před dodáním.

Hlavní výhody produktu

Kompaktní mini design:

Malé celkové rozměry, dokonale vhodné pro úzké a stísněné instalační prostory, kde nelze použít běžné konektory.

Duální výběr materiálu:

Uhlíková ocel pro cenově výhodné konvenční projekty, tvárná litina QT450 pro vysoce zatížené a antiseismické pracovní podmínky.

Dvě povrchové úpravy:

Černá povrchová úprava pro suché vnitřní prostředí, galvanizovaná povrchová úprava pro dlouhodobou ochranu proti korozi ve vlhkých prostorách.

Autoritativní duální certifikace:

Schválení UL a FM splňují přísné standardy akceptace pro požární ochranu a mezinárodní inženýrské projekty.

Stabilní jmenovité zatížení:

Pevné maximální zatížení 6,8 kN zajišťuje spolehlivou nosnost pro konvenční podpěru potrubí.

Široká kompatibilita:

Shoduje se s I-nosníky, vaznicemi, kanálovou ocelí a úhelníkem pro splnění různých potřeb spojení ocelových konstrukcí.

FAQ

Q1: Jaké normy splňuje UTT BC4?

A1: Odpovídá WW-H-171 (typ 23), ANSI/MSS-SP-58 (typ 19 a 23) a ANSI/MSS-SP-69 a je certifikován UL & FM.

Q2: Jaké materiálové možnosti jsou k dispozici?

A2: K výběru je vysoce pevná uhlíková ocel a tvárná litina QT450.

Q3: Jaké povrchové úpravy jsou poskytovány?

A3: Černá povrchová úprava a galvanizovaná antikorozní povrchová úprava.

Q4: Jaké jsou dostupné velikosti a maximální zatížení?

A4: Dvě velikosti včetně M10 a M12, s maximálním doporučeným zatížením 6,8 kN.

Q5: Kde by měl být stavěcí šroub utažen během instalace?

A5: Stavěcí šroub musí být utažen na šikmou stranu I-paprsku.
