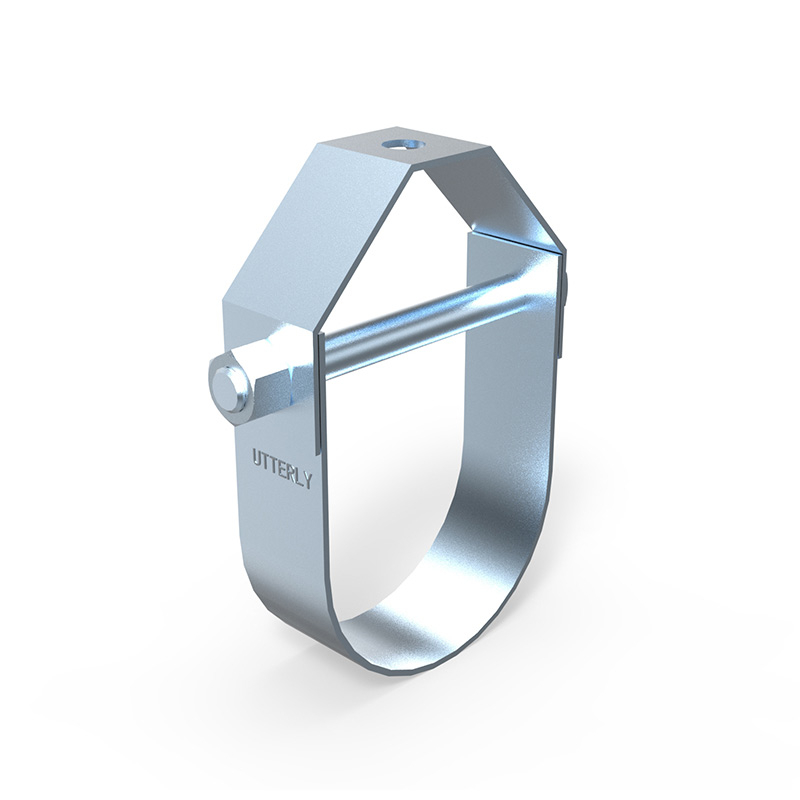

FM-kinnitus UL-i nimekirjas Clevis Hanger

Funktsioon:

· Mõeldud jahutusveetorude ja tulekustutussüsteemide jaoks

· Disain võimaldab toru vertikaalset reguleerimist pärast paigaldamist

· Riippuri koormamutter klambri kohal tuleb korralikult kinni keerata, et tagada riidepuu nõuetekohane toimimine.
Teenindustoru suurus: 1/2' - 12', DN15-DN300

Materjal: süsinikteras
Viimistlus: must, värvitud või tsingitud

Heakskiit:

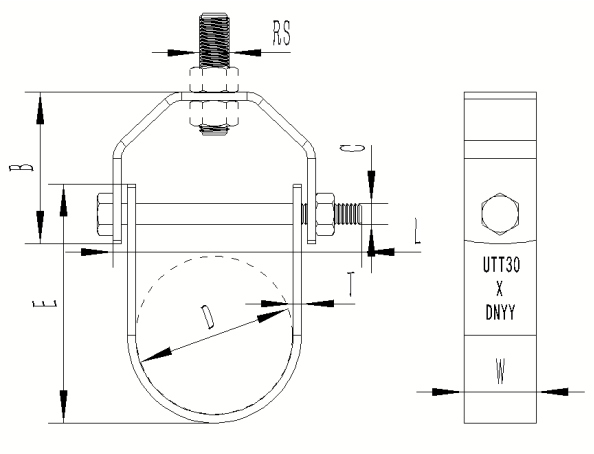

Suurus		B		C		D		W		T		L		RS		Max Rec. Laadige
sisse	mm	sisse	mm	sisse	mm	sisse	mm	sisse	mm	sisse	mm	sisse	mm	sisse	mm	naela	KN
1/2'	DN15	1.57	39.4	1/4'	M6	1/2'	21.3	0.87	22	0.1	2.5	2.17	55	3/8'	M10	750	3.34
3/4'	DN20	1.57	39.4	1/4'	M6	3/4'	26.7	0.87	22	0.1	2.5	2.17	55	3/8'	M10	750	3.34
1'	DN25	1.62	40.6	1/4'	M6	1'	33.4	0.87	22	0.1	2.5	2.36	60	3/8'	M10	750	3.34
1-1/4'	DN32	2.13	53.5	1/4'	M6	1-1/4'	42.2	0.87	22	0.1	2.5	3.15	80	3/8'	M10	750	3.34
1-1/2'	DN40	2.13	53.5	1/4'	M6	1-1/2'	48.3	0.87	22	0.1	2.5	3.15	80	3/8'	M10	750	3.34
2'	DN50	2.13	53.5	1/4'	M6	2'	60.3	0.98	25	0.12	2.5	3.54	90	3/8'	M10	750	3.34
2-1/2'	DN65	2.45	61.5	3/8'	M10	2-1/2'	73	0.98	25	0.12	2.5	4.72	120	1/2'	M12	850	3.78
3OD		2.45	61.5	3/8'	M10		76	0.98	25	0.12	2.5	4.72	120	1/2'	M12	850	3.78
3'	DN80	2.69	67.5	3/8'	M10	3'	88.9	1.18	30	0.12	3	4.72	120	1/2'	M12	1050	4.67
3-1/2'	DN90	2.87	72	3/8'	M10	3-1/2'	101.6	1.18	30	0.16	3	5.51	140	1/2'	M12	1250	5.56
4'	DN100	3.31	83.2	1/2'	M12	4'	114.3	1.18	30	0.16	3	5.91	150	5/8'	M16	1500	6.67
5'	DN125	4.16	104.5	1/2'	M12	5'	141.3	1.57	40	0.2	5	7.09	180	5/8'	M16	2000	8.9
6'	DN150	5.17	129.8	1/2'	M12	6'	168.3	1.57	40	0.2	5	8.66	220	3/4'	M20	2650	11.79
8'	200 DN	5.64	141.6	5/8'	M16	8'	219.1	1.57	40	0.2	5	11.02	280	3/4'	M20	4050	18.02
10'	DN250	6.01	150.8	3/4'	M20	10'	273	1.97	50	0.24	6	13.39	340	7/8'	M22	5850	26.02
12'	DN300	6.14	154	3/4'	M20	12	323.9	1.97	50	0.24	6	14.96	380	7/8'	M22	7900	35.14
