समारोह:

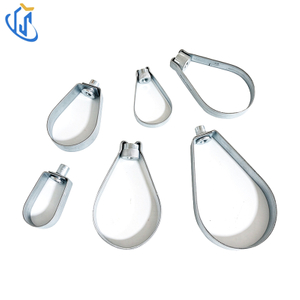

· ठंडे पानी के पाइप कार्य और अग्निशमन प्रणालियों के लिए डिज़ाइन किया गया
· डिज़ाइन स्थापना के बाद पाइप के ऊर्ध्वाधर समायोजन की अनुमति देता है
· हैंगर के उचित प्रदर्शन को सुनिश्चित करने के लिए कुंडा के ऊपर हैंगर लोड नट को सुरक्षित रूप से कड़ा किया जाना चाहिए
सर्विस पाइप का आकार: 1/2' - 12', DN15-DN300
सामग्री: कार्बन स्टील,
फिनिश: काला, चित्रित या गैल्वेनाइज्ड
अनुमोदन:
| आकार | बी | सी | डी | डब्ल्यू | टी | एल | रुपये | अधिकतम. रिक. भार | |||||||||
| में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | एलबीएस | के.एन. |
| 1/2' | डीएन15 | 1.57 | 39.4 | 1/4' | एम6 | 1/2' | 21.3 | 0.87 | 22 | 0.1 | 2.5 | 2.17 | 55 | 3/8' | एम10 | 750 | 3.34 |
| 3/4' | DN20 | 1.57 | 39.4 | 1/4' | एम6 | 3/4' | 26.7 | 0.87 | 22 | 0.1 | 2.5 | 2.17 | 55 | 3/8' | एम10 | 750 | 3.34 |
| 1' | डीएन25 | 1.62 | 40.6 | 1/4' | एम6 | 1' | 33.4 | 0.87 | 22 | 0.1 | 2.5 | 2.36 | 60 | 3/8' | एम10 | 750 | 3.34 |
| 1-1/4' | डीएन32 | 2.13 | 53.5 | 1/4' | एम6 | 1-1/4' | 42.2 | 0.87 | 22 | 0.1 | 2.5 | 3.15 | 80 | 3/8' | एम10 | 750 | 3.34 |
| 1-1/2' | डीएन40 | 2.13 | 53.5 | 1/4' | एम6 | 1-1/2' | 48.3 | 0.87 | 22 | 0.1 | 2.5 | 3.15 | 80 | 3/8' | एम10 | 750 | 3.34 |
| 2' | DN50 | 2.13 | 53.5 | 1/4' | एम6 | 2' | 60.3 | 0.98 | 25 | 0.12 | 2.5 | 3.54 | 90 | 3/8' | एम10 | 750 | 3.34 |
| 2-1/2' | डीएन65 | 2.45 | 61.5 | 3/8' | एम10 | 2-1/2' | 73 | 0.98 | 25 | 0.12 | 2.5 | 4.72 | 120 | 1/2' | एम12 | 850 | 3.78 |
| 3ओडी | 2.45 | 61.5 | 3/8' | एम10 | 76 | 0.98 | 25 | 0.12 | 2.5 | 4.72 | 120 | 1/2' | एम12 | 850 | 3.78 | ||
| 3' | डीएन80 | 2.69 | 67.5 | 3/8' | एम10 | 3' | 88.9 | 1.18 | 30 | 0.12 | 3 | 4.72 | 120 | 1/2' | एम12 | 1050 | 4.67 |
| 3-1/2' | डीएन90 | 2.87 | 72 | 3/8' | एम10 | 3-1/2' | 101.6 | 1.18 | 30 | 0.16 | 3 | 5.51 | 140 | 1/2' | एम12 | 1250 | 5.56 |
| 4' | डीएन100 | 3.31 | 83.2 | 1/2' | एम12 | 4' | 114.3 | 1.18 | 30 | 0.16 | 3 | 5.91 | 150 | 5/8' | एम16 | 1500 | 6.67 |
| 5' | डीएन125 | 4.16 | 104.5 | 1/2' | एम12 | 5' | 141.3 | 1.57 | 40 | 0.2 | 5 | 7.09 | 180 | 5/8' | एम16 | 2000 | 8.9 |
| 6' | डीएन150 | 5.17 | 129.8 | 1/2' | एम12 | 6' | 168.3 | 1.57 | 40 | 0.2 | 5 | 8.66 | 220 | 3/4' | एम20 | 2650 | 11.79 |
| 8' | डीएन200 | 5.64 | 141.6 | 5/8' | एम16 | 8' | 219.1 | 1.57 | 40 | 0.2 | 5 | 11.02 | 280 | 3/4' | एम20 | 4050 | 18.02 |
| 10' | डीएन250 | 6.01 | 150.8 | 3/4' | एम20 | 10' | 273 | 1.97 | 50 | 0.24 | 6 | 13.39 | 340 | 7/8' | एम22 | 5850 | 26.02 |
| 12' | डीएन300 | 6.14 | 154 | 3/4' | एम20 | 12 | 323.9 | 1.97 | 50 | 0.24 | 6 | 14.96 | 380 | 7/8' | एम22 | 7900 | 35.14 |
