Raskaiden teollisuusputkien riittämättömät tuet sisältävät vakavia rakenteellisia riskejä. Valtava tärinä, katastrofaaliset kuormitushäiriöt ja ennenaikainen materiaalin väsyminen johtuvat usein huonoista laitteistovalinnoista. Näemme säännöllisesti kaupallisten infrastruktuuriprojektien pysähtyvän väärin kiinnitettyjen nestelinjojen vuoksi. Luotettava Square Saddle Clamp ratkaisee nämä mekaaniset ongelmat. Se sopii erinomaisesti sylinterimäisten putkien kiinnittämiseen neliömäisiin profiileihin, tukikanaviin tai nelikulmaisten putkien käsittelyyn. Nämä erikoiskannattimet ankkuroivat raskaat putket suoraan litteisiin rakenneosiin ilman vaarallista liukumista. Tämä opas antaa insinööreille ja hankintatiimeille selkeän, spesifikaatioihin perustuvan kehyksen. Opit arvioimaan ja hankkimaan sinkittyjä kiinnikkeitä kaupallisiin ja teollisiin sovelluksiin. Katamme tärkeät mitoitustiedot, kuormituskapasiteetit, ympäristörajat ja vakioasennuskäytännöt. Tämä varmistaa, että seuraava putkiverkkosi pysyy vankana, yhteensopivana ja vakaana koko käyttöikänsä ajan.
Neliömäiset satulapuristimet tarjoavat erinomaisen pinta-alakosketuksen tavallisiin U-pultteihin verrattuna, mikä vähentää raskaiden putkien pistekuormitusta.
Sinkkipinnoite tarjoaa kustannustehokkaan korroosionestokerroksen, joka on ihanteellinen sisä- tai valvottuihin teollisuusympäristöihin, mutta sillä on tiukat rajoitukset erittäin happamissa tai meriympäristöissä.
Tarkka määrittely edellyttää putken tarkan ulkohalkaisijan (OD) täsmäämistä, ei vain nimellisputken kokoa (NPS), samalla kun otetaan huomioon lämpölaajeneminen.
Luotettava toteutus riippuu pulttikokoonpanojen vääntömomenttien tiukasta noudattamisesta putken muodonmuutosten estämiseksi ja pitkän aikavälin vakauden varmistamiseksi.
Tarkastellaan standardilaitteiston mekaanisia rajoituksia. Tavalliset pyöreät U-pultit kamppailevat valtavasti tarttuessaan nelikulmaisiin rakennepalkkeihin. Yksireikäisiltä putkihihnoilta puuttuu tarvittava jäykkyys putken sivuttaista liikettä vastaan. Jos raskaan käytön nestelinja siirtyy vaakasuoraan, pyöreät kiinnikkeet liukuvat pois linjauksesta. Tämä liukuminen aiheuttaa valtavaa rasitusta putkien liitoksiin ja hitseihin. Perinteinen laitteisto luottaa minimaaliseen pistekosketukseen. Tämä voiman keskittyminen vahingoittaa usein ohutseinäisiä putkia. Raskaiden järjestelmien kiinnittämiseen tarvitaan laitteistoa, joka on rakennettu erityisesti litteille rakenneprofiileille. Tukikanavat taipuvat usein äärimmäisen sivuttaispaineen alaisena, jos kiinnike ei voi tarttua kunnolla sivuihin. Neliömäinen satula estää tämän lukittumalla kanavan reunojen ympärille.

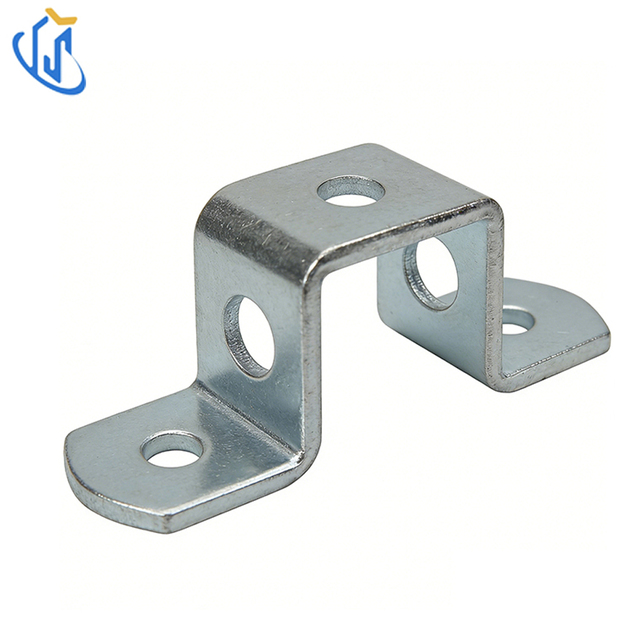

A Neliönmuotoinen satulapuristin tarjoaa selkeän mekaanisen edun. Neliömäinen geometria mahdollistaa uppoasennuksen tasaisia rakennetukia vasten. Se jakaa puristusvoiman tasaisesti paljon suuremmalle kosketuspinnalle. Tämä fyysinen rakenne vähentää itse putkeen kohdistuvaa pistekuormitusta. Uppoasennus eliminoi tavallisten U-pulttien keinumisen. Saat vertaansa vailla olevan vakauden äkillisten painepiikkien aikana. Kiinnike painaa neliöprofiilia tiukasti. Tämä lukitsee putken tiukasti paikalleen vähentäen haitallisen tärinän leviämistä.
Tämän tietyn laitteiston ensisijaisia sovelluksia ovat:
Teräsrakenteiset kehyskiinnikkeet teollisuuslaitoksissa.
Raskas LVI-putkien reititys avoimien varastokattojen poikki.
Teolliset nesteiden kuljetusjärjestelmät, jotka vaativat jäykkää stabilointia.
Tukikanavakokoonpanot, joissa tärinänhallinta on pakollista.
Pneumaattiset toimituslinjat kulkevat neliömäisiä rakennepilaria pitkin.
Meidän on määritettävä korroosionkestävyyden perusviiva. Sinkkipinnoituksessa käytetään tyypillisesti sähkösinkitysprosessia. Tämä tarkoittaa teräksen upottamista sinkkisuolaliuokseen ja sähkövirran käyttämistä. Se tarjoaa uhrautuvan anodisen kerroksen. Tämä kemiallinen kerros suojaa alla olevaa hiiliterästä hapettumiselta. Kun kosteus osuu kannakkeeseen, sinkki syöpyy ensin. Tämä uhrautuva toiminta pitää ydinteräksen rakenteellisesti kunnossa. Se toimii erittäin tehokkaana ja edullisena esteenä ympäristön kosteutta vastaan.
Verrataanpa sinkittyjä puristimia vaihtoehtoisiin pintakäsittelyihin. Ruostumattomasta teräksestä valmistettu 304- tai 316-kannatin tarjoaa äärimmäisen kemikaalinkestävyyden. Kuitenkin sinkitty Neliönmuotoinen satulapuristin pysyy erittäin kustannustehokkaana tavallisessa teollisuuskäytössä. Se kattaa raakateräksen ja kalliiden metalliseosten välisen kuilun. Kuumasinkittyyn laitteistoon verrattuna galvanoitu sinkki tarjoaa tiukemmat mittatoleranssit. Nämä tarkat toleranssit ovat tärkeitä kierteitetyille pulttipuristimille. Kuumasinkitys upottaa teräksen sulaan sinkkiin, jolloin muodostuu paksu, paakkuuntunut kerros. Tämä usein tukkii kierreruuvin reiät. Galvanointi varmistaa tasaisen kierteen kiinnittymisen asennuksen aikana. Ensisijainen haittapuoli on huomattavasti ohuempi suojakerros.
Viimeistelytyyppi |
Korroosionkestävyys |
Lanka toleranssi |
Ihanteellinen käyttöympäristö |
|---|---|---|---|
Galvanoitu sinkki |
Kohtalainen |
Erinomainen (tiukka) |
Sisätiloissa, kuivassa, ilmastoinnissa |
Kuumasinkitty |
Korkea |
Huono (epätasainen) |
Yleistä ulkona, korkea kosteus |
304/316 ruostumaton |
Äärimmäistä |
Erinomainen |
Meri, kemiallinen käsittely, pesu |
Ympäristösoveltuvuus vaatii näyttöön perustuvaa lähestymistapaa. Suosittelemme vahvasti sinkittyjä kiinnikkeitä sisätiloihin. Ne toimivat moitteettomasti kuivissa valmistusympäristöissä ja ilmastoiduissa varastoissa. Sinun on vältettävä niitä jatkuvassa ulkona altistumisessa merelle. Ne myös epäonnistuvat nopeasti korkeakemiallisissa ympäristöissä. Happamat ilmakehät poistavat ohuen sinkkikerroksen viikoissa. Arvioi aina laitoksesi mikroilmasto ennen laitteiston tilaamista.
Varo vakavia galvaanisen korroosion riskejä. Älä koskaan yhdistä sinkittyä hiiliterästä suoraan kupariputkia vastaan. Vältä myös suoraa kosketusta raakaruostumattomasta teräksestä valmistettujen putkien kanssa. Nämä erilaiset metallit reagoivat sähköisesti kaiken kosteuden läsnä ollessa. Sinkkikerros heikkenee nopeasti. Käytä aina kumivuorauksia, neopreenipehmusteita tai dielektristä teippiä. Nämä materiaalit eristävät metallit ja estävät tuhoisia sähköreaktioita.
Mittatarkkuus sanelee asennuksesi onnistumisen. Yleisin hankintavirhe liittyy nimellisputkikokoon (NPS). Hankintaryhmät tilaavat usein laitteistoa pelkästään NPS:n perusteella. Tämä johtaa kalliisiin viivästyksiin työmaalla. A Neliönmuotoinen satulankiristimen tulee sopia tarkasti ulkohalkaisijaan (OD). Jos putkesi käyttää lämpöeristystä, sinun on mitattava eristysvaipan ulkopinta. Sama sääntö pätee, jos käytät eristystyynyjä. Jos putken ulkohalkaisija on esimerkiksi 4 tuumaa, puolen tuuman eristystyyny lisää 1 täyden tuuman lopulliseen ulkohalkaisijaan. Tavallisen 4 tuuman kannattimen tilaaminen epäonnistuu täysin. Laske aina lopullinen, täysin koottu ulkopinta ennen kuin määrität laitteistosi koon.
Meidän on tehtävä selkeä ero staattisten ja dynaamisten kuormien välillä.
Staattinen kuormitus: Tämä edustaa jatkuvaa kuollutta painoa. Se sisältää fyysisen putken materiaalin ja sen sisällä olevan nesteen enimmäispainon. Tämä muodostaa ehdottoman peruskuormitustarpeesi.
Dynaaminen kuormitus: Tämä tuo käyttöön monimutkaisia, vaihtuvia muuttujia. Nesteen aaltovoimat aiheuttavat äkillisiä painepiikkejä. Kytketyt koneet synnyttävät jatkuvaa, rytmistä tärinää. Lämpölaajeneminen aiheuttaa vaaka- ja pystysuuntaisia siirtymiä. Dynaamiset kuormat ylittävät usein staattiset kuormat huipputoimintojen aikana.
Materiaalin paksuus ja leveys korreloivat suoraan enimmäiskuormitusarvoihin. Raskaampi teräsmittari kestää taipumista äärimmäisen dynaamisen rasituksen alaisena. Se estää kiinnikettä napsahtamasta äkillisten painepiikkien aikana. Leveämpi satulanauha jakaa kuorman suuremmalle pinta-alalle. Tämä estää ohutseinäisten putkien paikallisen muodonmuutoksen. Kun käsittelet aikataulun mukaista 10 ruostumatonta linjaa tai kupariputkia, tarvitset leveämmän satulanauhan. Kapea nauha toimii kuin veitsen terä raskaassa kuormituksessa. Se voi helposti murskata pehmeämpiä putkimateriaaleja.
Alan standardien noudattaminen takaa pitkän aikavälin turvallisuuden. Sinun on varmistettava, että kiinnikkeet täyttävät asiaankuuluvat putkiston tukistandardit. Etsi dokumentoitua MSS SP-58:n tai vastaavien paikallisten teollisuusmääräysten mukaisuutta. Tämä erityinen standardi koskee putkien ripustimia ja tukia vaativiin teollisiin toimintoihin. Se asettaa tiukat turvatekijät myötölujuudelle ja materiaalin väsymiselle tuhansien värähtelyjaksojen aikana. Älä arvaa painokapasiteettia. Älä koskaan luota visuaaliseen rakenteen lujuuden arviointiin. Pyydä suunniteltuja todisteita, jotka osoittavat, että laitteisto tukee määrittämiäsi kuormia.
Pulttityyppien vääntömomenttivaatimukset edellyttävät tiukkaa noudattamista. Tämä edustaa ankaraa asennustodellisuutta. Liiallinen pultit voivat murskata ohutseinäiset putket välittömästi. Se voi myös poistaa pysyvästi kierteitetyt päät Neliönmuotoinen satulankiristin . Alikiristys on yhtä vaarallista järjestelmän vakaudelle. Löysät pultit mahdollistavat tärinän aiheuttaman luisumisen ajan myötä. Putki siirtyy vähitellen pois linjasta. Käytä aina kalibroitua momenttiavainta. Noudata valmistajan tarkkoja tuuman vääntömomenttisuosituksia asennuksen aikana.
Tärinä ja lämpöliike vaativat ennakoivia lieventämisstrategioita. Putkijärjestelmät laajenevat ja supistuvat luonnollisesti ympäristön lämpötilan vaihtelun myötä. Jos asennus lukitsee putken jäykästi paikalleen, lämpölaajeneminen aiheuttaa valtavan rakenteellisen rasituksen. Putki voi taipua tai repiä tuen suoraan katosta. Voit käyttää erikoistuneita liukuohjaimia mahdollistaaksesi suunnitellun suunnatun liikkeen. Joskus asentajat vain kiristävät kiinnikettä tarpeeksi toimiakseen löysänä ohjaimena. Tämä mahdollistaa vaakasuuntaisen liikkumisen samalla, kun estetään pystysuuntainen painuminen.
Hankinta edellyttää laajaa dokumentaatiota ja huolellista jäljitettävyyttä. Ostajien on vaadittava tekniset tiedot (TDS) mahdollisilta toimittajilta. Luotettavassa TDS:ssä tulee selkeästi luetella lopullinen myötöraja ja suositeltu turvallinen työkuorma. Tämän ansiosta insinöörit voivat rakentaa asianmukaiset turvamarginaalit odottamattomia dynaamisia tapahtumia varten. Pyydä kattavia, laboratorioissa testattuja kantavuuskaavioita. Pyydä virallisia materiaalisertifikaatteja ennen kuin annat valtuutuksen joukkoostoihin. Tämä dokumentaatio estää vakavat vastuuongelmat myöhemmin. Se varmistaa, että saat tarkan teräslaadun ja sinkin paksuuden, josta maksoit.
Sinun on arvioitava valinta räätälöinnin ja valmiiden osien välillä. Standardoidut luettelomitat tarjoavat huomattavasti nopeammat toimitusajat. Ne tarjoavat myös todistettuja matriisitietoja kuormitusrajoista, jotka perustuvat historiallisiin testauksiin. Epätyypilliset neliömäiset profiilimitat saattavat kuitenkin vaatia mukautetun valmistuksen. Räätälöityjen tilausten käsittely ja valmistus kestää kauemmin. Silti ne takaavat täydellisen mekaanisen sopivuuden ainutlaatuisille rakennepalkeille. Punnitse projektisi aikajanaa erityisten rakenteellisten mittojen tarpeeseen.
Viimeistele määrityslomake noudattamalla näitä tärkeitä seuraavia vaiheita:
Tunnista tarkka ympäristöaltistus, pane merkille kosteustasot ja mahdollinen kemikaalien esiintyminen.
Laske sekä staattinen kuollut paino että odotetut dynaamisen kuormituksen vaatimukset.
Mittaa tarkka putken ulkohalkaisija (OD), mukaan lukien kaikki ulkoinen eristys ja kumipehmusteet.
Määritä vaaditut vääntömomenttivaatimukset turvallisen ja vaurioittamattoman asennuksen varmistamiseksi.
Tarkista toimittajan asiakirjat ja vaadi todisteet alan standardien noudattamisesta.
Oikean laitteiston valitseminen edellyttää useiden kriittisten suunnittelutekijöiden tasapainottamista. Sinun on punnittava rakenteen kantavuus tarvittavaan korroosionkestävyyteen. Tarkka mitoitus määrää, toimiiko koko tukijärjestelmä oikein. Hyvin määritelty sinkitty kannatin tarjoaa valtavan, pitkäkestoisen arvon kuivissa sisäympäristöissä. Se tarjoaa erinomaisen pidon ja kuorman jakautumisen perinteisiin pyöreisiin kiinnikkeisiin verrattuna.
Tee lopullinen ostopäätös valmistajan vahvistettujen lataustietojen perusteella. Arvioi tarkasti sinkkipinnoitteen erityinen ympäristöystävällisyys. Älä tee hankintavalintoja pelkästään yksikköhinnan perusteella. Laadukkaat, tarkasti määritellyt tuet estävät katastrofaalisia mekaanisia vikoja. Tämä huolellinen suunnittelutapa varmistaa, että raskaat putkistojärjestelmäsi toimivat turvallisesti ja tehokkaasti vuosikymmeniä.
V: Sinun tulisi yleensä välttää sinkittyjen laitteistojen käyttöä jatkuvaan ulkoaltistukseen. Ohut sähkösinkitty kerros tarjoaa minimaalisen suojan rankkaa sadetta tai meriympäristöjä vastaan. Ulkokäyttöön suosittelemme päivittämistä kuumasinkittyyn teräkseen tai ruostumattomaan teräkseen 304/316 nopean ruosteen ja rakenteiden rikkoutumisen estämiseksi.
V: Tarvitset kolme erillistä mittaa varmistaaksesi oikean istuvuuden. Mittaa ensin tarkka putken ulkohalkaisija (OD), mukaan lukien mahdollinen ulkoinen eristys. Toiseksi, mittaa neliön muotoisen rakenneprofiilin koko leveys, johon se kiinnitetään. Vahvista lopuksi pultin reiän keskipisteen välinen etäisyys, joka vaaditaan tietylle tuelle tai asennuslevylle.
V: Uudelleenkäytettävyys riippuu täysin kierteen kulumisesta ja laitteiston muodonmuutoksista. Liiallinen kiristäminen venyttää usein pultin kierteitä tai taivuttaa satulan hihnaa. Ennen kuin käytät kannatinta uudelleen, sinun on tarkastettava kierteet irrotuksen varalta. Sinun tulee myös tarkistaa sinkkikerros syvien naarmujen varalta. Hävitä epämuodostuneet laitteet järjestelmän turvallisuuden ylläpitämiseksi.
V: Kumivuoraukset eivät ole ehdottoman pakollisia, mutta niillä on kaksi kriittistä tarkoitusta. Tarvitset niitä, jos järjestelmäsi vaatii tärinänvaimennusta kytketyiltä koneilta. Vuoraukset ovat myös välttämättömiä galvaanisen korroosion estämiseksi kiinnitettäessä erilaisia metalleja, kuten kupari- tai raakaruostumattomasta teräksestä valmistettuja putkia hiiliteräskannattimia vasten.
