Öruggur þungur lagnakerfi með sinkhúðuðum ferningahnakkaklemmum

Ófullnægjandi stuðningur í þungum iðnaðarrörum hefur í för með sér alvarlega burðarvirki. Mikill titringur, skelfilegar álagsbilanir og ótímabær efnisþreyta stafa oft af lélegu vali á vélbúnaði. Við sjáum reglulega innviðaverkefni í atvinnuskyni stöðvast vegna óviðeigandi tryggðar vökvalínur. Áreiðanlegur Square Saddle Clamp leysir þessi vélrænu vandamál. Það skarar fram úr þegar sívalningslaga rör eru fest við ferkantað snið, stuðrásir eða meðhöndlun ferkantaðra röra. Þessar sérhæfðu festingar festa þungar rásir beint við flata burðarhluta án hættulegrar rennibrautar. Þessi handbók útfærir verkfræðinga og innkaupateymi með skýrum, forskriftardrifnum ramma. Þú munt læra hvernig á að meta og fá sinkhúðaðar festingar fyrir viðskipta- og iðnaðarnotkun. Við náum yfir mikilvægar stærðarmælingar, burðargetu, umhverfismörk og staðlaðar uppsetningaraðferðir. Þetta tryggir að næsta lagnakerfi þitt haldist öflugt, samhæft og stöðugt yfir allan rekstrartíma þess.

Helstu veitingar

• Ferkantaðar hnakkklemmur veita betri yfirborðssnertingu samanborið við venjulega U-bolta, sem dregur úr punktálagi á þungar rör.

• Sinkhúðun býður upp á hagkvæma ryðvarnarhindrun sem er tilvalin fyrir innanhúss eða stjórnað iðnaðarumhverfi, en hefur strangar takmarkanir í mjög súrum eða sjávarumhverfi.

• Nákvæmar forskriftir krefjast þess að það passi nákvæmlega ytra þvermál (OD) pípunnar, ekki bara nafnpípustærð (NPS), á meðan tekið er tillit til hitauppstreymis.

• Áreiðanleg útfærsla fer eftir ströngu fylgni við togforskriftir fyrir boltaðar stillingar til að koma í veg fyrir aflögun pípa og tryggja langtímastöðugleika.

Ramma inn viðskiptavandamálið: Hvenær á að tilgreina ferkantaða hnakkklemma

Við skulum skoða vélrænar takmarkanir staðlaðs vélbúnaðar. Venjulegir kringlóttir U-boltar eiga í miklum erfiðleikum með að grípa ferkantaða burðarbita. Eingata pípubönd skortir nauðsynlega stífni gegn hliðarhreyfingu röra. Ef þung vökvalína færist lárétt, renna kringlóttar festingar úr röðun. Þessi renna skapar gríðarlegt álag á pípusamskeyti og suðu. Hefðbundinn vélbúnaður byggir á lágmarks snertingu við punkta. Þessi kraftastyrkur skemmir oft þunnveggða rör. Þegar þú tryggir þung kerfi þarftu vélbúnað sem er smíðaður sérstaklega fyrir flöt burðarsnið. Stuðlagnir beygjast oft undir miklum hliðarþrýstingi ef festingin getur ekki gripið almennilega um hliðarnar. Ferkantaði hnakkurinn kemur í veg fyrir þetta með því að læsast í kringum ráskantana.

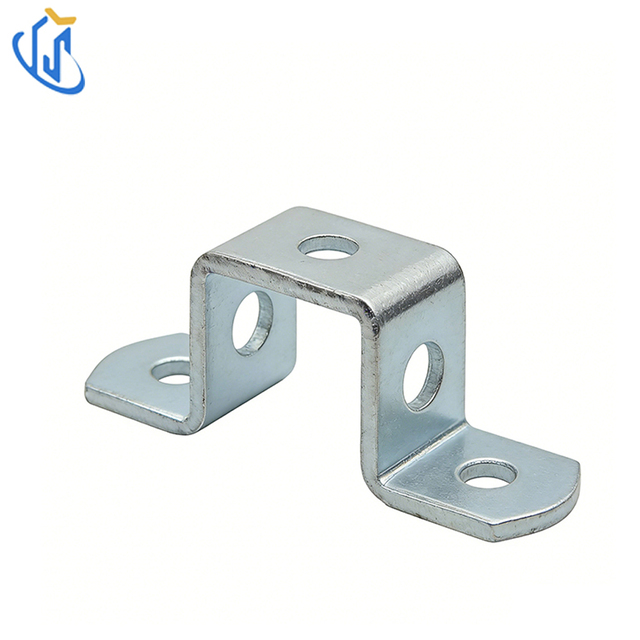

A Square Saddle Clamp býður upp á sérstakan vélrænan kost. Ferningslaga rúmfræðin veitir innfellda festingu gegn flötum burðarvirkjum. Það dreifir klemmakrafti jafnt yfir miklu stærra snertiflötur. Þessi líkamlega hönnun dregur úr punktálagi á rörið sjálft. Innfelld festing útilokar rugghreyfinguna sem er algeng með venjulegum U-boltum. Þú færð óviðjafnanlegan stöðugleika við skyndilegar þrýstingshækkanir. Festingin faðmar ferkantaðan sniðið þétt. Þetta læsir rásinni þétt á sínum stað og dregur úr skaðlegri útbreiðslu titrings.

Aðalforrit fyrir þennan sérstaka vélbúnað eru:

• Grindfestingar úr stáli í iðnaðaraðstöðu.

• Þung loftræstileiðsla sem liggur yfir opin loft í vöruhúsum.

• Vökvaflutningskerfi iðnaðar sem krefjast stífrar stöðugleika.

• Stuðlarrásarsamstæður þar sem titringsstýring er skylda.

• Pneumatic afhendingarlínur liggja meðfram ferkantuðum burðarstoðum.

Mat á sinkhúðuðu áferð: Getu og takmarkanir

Við verðum að setja grunnlínu fyrir tæringarþol. Sinkhúðun notar venjulega rafgalvaniserunarferli. Í því felst að dýfa stálinu í sinksaltlausn og beita rafstraumi. Það veitir fórnandi anodic lag. Þetta efnalag verndar undirliggjandi kolefnisstál frá oxun. Þegar raki berst á festinguna tærist sinkið fyrst. Þessi fórnaraðgerð heldur kjarnastálinu traustu. Það virkar sem mjög áhrifarík, ódýr hindrun gegn raka umhverfisins.

Leyfðu okkur að bera saman sinkhúðaðar klemmur við aðra áferð. Krappi úr 304 eða 316 ryðfríu stáli býður upp á mikla efnaþol. Hins vegar sinkhúðað Square hnakkaklemma er áfram mjög hagkvæm fyrir venjulega iðnaðarnotkun. Það brúar bilið á milli óunnar stáls og dýrra málmblöndur. Í samanburði við heitgalvanhúðaðan vélbúnað býður rafhúðað sink upp á strangari víddarvikmörk. Þessi nákvæmu vikmörk eru mikilvæg fyrir snittaðar boltaðar klemmur. Heitgalvaniserun dýfir stálinu í bráðið sink og myndar þykkt, klumpótt lag. Þetta stíflar oft snittari boltagöt. Rafhúðun tryggir sléttan þráð við uppsetningu. Aðal gallinn er verulega þynnri hlífðarfeldur.

Umhverfishæfni krefst gagnreyndra nálgunar. Við mælum eindregið með sinkhúðuðum festingum fyrir inniaðstöðu. Þeir standa sig óaðfinnanlega í þurru framleiðsluumhverfi og loftslagsstýrðum vöruhúsum. Þú verður að forðast þá fyrir stöðuga útsetningu á sjó. Þeir bila einnig hratt í efnafræðilegu umhverfi. Súrt andrúmsloft fjarlægir þunnt sinklagið á nokkrum vikum. Metið alltaf tiltekið örloftslag aðstöðunnar áður en þú pantar vélbúnað.

Varist alvarlega galvanískri tæringarhættu. Þú ættir aldrei að para sinkhúðað kolefnisstál beint við koparrör. Forðist líka beina snertingu við óunnið ryðfrítt stálrör. Þessir ólíku málmar bregðast við rafmagni í nærveru hvers kyns raka. Sinklagið mun hraða niður. Notaðu alltaf gúmmífóður, gervigúmmípúða eða rafmagnslímband. Þessi efni einangra málma og koma í veg fyrir eyðileggjandi rafviðbrögð.

Viðmið um stærð og burðargetu

Málnákvæmni ræður velgengni uppsetningar þinnar. Algengasta innkaupavillan felur í sér nafnrörstærð (NPS). Innkaupateymi panta oft vélbúnað byggt á NPS einum. Þetta leiðir til kostnaðarsamra tafa á vinnustaðnum. A Square hnakkklemma verður að passa nákvæmlega ytri þvermál (OD). Ef rörið þitt notar hitaeinangrun, verður þú að mæla ytra hluta einangrunarjakkans. Sama regla gildir ef þú notar einangrunarpúða. Til dæmis, ef OD pípa er 4 tommur, bætir hálf tommu einangrunarpúði 1 heilum tommu við endanlega OD. Að panta venjulegt 4 tommu krappi mun algjörlega mistakast. Reiknaðu alltaf út endanlega, fullkomlega samsetta OD áður en þú tilgreinir vélbúnaðarstærð þína.

Við verðum að gera skýran greinarmun á kyrrstöðu og kviku álagi.

• Static Load: Þetta táknar stöðuga eiginþyngd. Það felur í sér efnislegt pípuefni og hámarksþyngd vökvans inni í því. Þetta myndar algjöra grunnálagsþörf þína.

• Dynamic Load: Þetta kynnir flóknar, breytilegar breytur. Vökvabylgjukraftar skapa skyndilega þrýstingsskota. Tengdar vélar mynda stöðugan, taktfastan titring. Hitaþensla veldur láréttum og lóðréttum tilfærslum. Kvikt álag fer oft yfir kyrrstöðuálag við hámarksaðgerðir.

Efnisþykkt og breidd eru í beinu samhengi við hámarks álag. Þyngri stálmælir þolir að beygja sig undir mikilli kraftmiklu álagi. Það kemur í veg fyrir að festingin klikki við skyndilegar þrýstihækkanir. Breiðari hnakkband dreifir álaginu yfir meira yfirborð. Þetta kemur í veg fyrir staðbundna aflögun þunnveggja röra. Þegar þú átt við áætlun 10 ryðfríu línur eða koparslöngur þarftu breiðari hnakkband. Mjót band virkar eins og hnífsegg undir miklu álagi. Það getur auðveldlega mylt mýkri pípuefni.

Innleiðingaráhætta og uppsetningarstaðlar

Fylgni iðnaðarstaðla tryggir langtímaöryggi. Þú verður að ganga úr skugga um að festingarnar þínar uppfylli viðeigandi staðla um stuðning við rör. Leitaðu að skjalfestu samræmi við MSS SP-58 eða samsvarandi staðbundnum iðnaðarreglum. Þessi sérstakur staðall stjórnar pípuhengjum og stoðum fyrir krefjandi iðnaðarrekstur. Það setur stranga öryggisþætti fyrir uppskeruþol og efnisþreytu yfir þúsundir titringslota. Ekki giska á þyngdargetu. Aldrei treysta á sjónrænt mat á styrkleika burðarvirkis. Eftirspurn eftir verkfræðilegri sönnun sem gefur til kynna að vélbúnaðurinn geti stutt við tiltekið álag.

Forskriftir um tog fyrir boltaðar tegundir krefjast strangrar fylgni. Þetta táknar harðan uppsetningarveruleika. Of herða boltar geta kramlað þunnveggða rör samstundis. Það getur einnig varanlega slípað snittari endana á Ferkantaður hnakkaklemma . Ofspenning er jafn hættuleg fyrir stöðugleika kerfisins. Lausir boltar leyfa titringi af völdum renna með tímanum. Pípan færist smám saman úr röðun. Áskilið alltaf notkun kvarðaðs toglykils. Fylgdu nákvæmum ráðleggingum framleiðanda um tommu-pund tog við samsetningu.

Titringur og hitauppstreymi krefjast fyrirbyggjandi mótvægisaðgerða. Lagnakerfi stækka náttúrulega og dragast saman eftir því sem umhverfishiti sveiflast. Ef uppsetningin læsir pípunni stíft á sínum stað veldur varmaþensla gríðarlegu álagi á byggingu. Pípan kann að sveigjast eða rifna stuðninginn beint úr loftinu. Þú getur notað sérhæfðar rennibrautir til að leyfa sérsniðna stefnuhreyfingu. Stundum herða uppsetningaraðilar aðeins festinguna nógu mikið til að virka sem laus leiðarvísir. Þetta leyfir lárétt ferðalag á sama tíma og kemur í veg fyrir lóðrétt lafandi.

Rökfræði á stuttum lista fyrir innkaup

Innkaup krefjast víðtækra skjala og nákvæms rekjanleika. Kaupendur verða að krefjast tæknigagnablaða (TDS) frá væntanlegum birgjum. Áreiðanlegt TDS ætti beinlínis að skrá endanlegan afrakstursstyrk og ráðlagt öruggt vinnuálag. Þetta gerir verkfræðingum kleift að byggja inn viðeigandi öryggismörk fyrir ófyrirsjáanlega kraftmikla atburði. Biðjið um yfirgripsmikil, rannsóknarstofuprófuð burðargetutöflur. Biddu um opinbera efnisvottorð áður en þú heimilar magnkaup. Þessi skjöl koma í veg fyrir alvarleg ábyrgðarvandamál síðar. Það tryggir að þú færð nákvæma stáleinkunn og sinkþykkt sem þú borgaðir fyrir.

Þú verður að meta valið á milli sérsníða og varahluta sem eru ekki í hillunni. Stöðluð vörulistavídd bjóða upp á verulega hraðari afgreiðslutíma. Þeir veita einnig sannað fylkisgögn fyrir álagsmörk byggð á sögulegum prófunum. Hins vegar gætu óhefðbundnar ferningsstærðir krafist sérsmíðunar. Sérpantanir taka lengri tíma að vinna og framleiða. Samt tryggja þeir fullkomna vélrænni passa fyrir einstaka burðarbita. Vigðu tímalínu verkefnisins á móti þörfinni fyrir sérhæfðar burðarstærðir.

Fylgdu þessum nauðsynlegu næstu skrefum til að ganga frá forskriftarblaðinu þínu:

1. Tilgreindu nákvæmlega útsetningu fyrir umhverfið, taktu eftir rakastigi og hugsanlegri tilvist efna.

2. Reiknaðu bæði kyrrstöðu eigin þyngd og væntanlegar kröfur um kraftmikið álag.

3. Mældu nákvæmlega ytri þvermál pípunnar (OD), þar með talið alla ytri einangrun og gúmmíbólstra.

4. Skilgreindu nauðsynlegar togforskriftir fyrir örugga, skemmdalausa uppsetningu.

5. Staðfestu skjöl birgja, krefjast staðfestrar sönnunar fyrir samræmi við iðnaðarstaðla.

Niðurstaða

Að velja réttan vélbúnað krefst jafnvægis á mörgum mikilvægum verkfræðilegum þáttum. Þú verður að vega burðargetu burðarvirkis gegn nauðsynlegri tæringarþol. Nákvæm stærðarstærð ræður því hvort allt stuðningskerfið virki rétt. Vel tilgreint sinkhúðað krappi skilar gríðarlegu, langvarandi gildi í þurru umhverfi innandyra. Það býður upp á frábært grip og dreifingu álags miðað við hefðbundnar hringlaga festingar.

Taktu lokaákvörðun þína um kaup byggt á staðfestum hleðslugögnum framleiðanda. Metið nákvæmlega sérstaka umhverfissamhæfi sinkhúðarinnar. Ekki velja uppsprettu á grundvelli einingaverðs eingöngu. Hágæða, nákvæmlega tilgreindur stuðningur kemur í veg fyrir skelfilegar vélrænar bilanir. Þessi nákvæma verkfræðilega nálgun tryggir að þungur lagnakerfin þín virki á öruggan og skilvirkan hátt í áratugi.

Algengar spurningar

Sp.: Get ég notað sinkhúðaða ferkantaða hnakkklemma utandyra?

A: Þú ættir almennt að forðast að nota sinkhúðaða vélbúnað fyrir stöðuga útsetningu utandyra. Þunnt rafgalvaniseruðu lagið veitir lágmarksvörn gegn mikilli rigningu eða sjávarumhverfi. Fyrir notkun utandyra mælum við eindregið með því að uppfæra í heitgalvaniseruðu stáli eða 304/316 ryðfríu stáli til að koma í veg fyrir hraða ryð og burðarvirki.

Sp.: Hvernig mæli ég fyrir ferhyrndan hnakkklemma?

A: Þú þarft þrjár aðskildar mælingar til að tryggja rétta passa. Fyrst skaltu mæla nákvæmlega ytri þvermál pípunnar (OD), þar með talið hvaða ytri einangrun sem er. Í öðru lagi skaltu mæla alla breidd ferningasniðsins sem það festist á. Að lokum skaltu staðfesta fjarlægð bolta-gats frá miðju til miðju sem þarf fyrir tiltekna stífuna þína eða festingarplötu.

Sp.: Er hægt að endurnýta ferhyrndar hnakkklemmur með boltum eftir viðhald?

A: Endurnýtanleiki fer algjörlega eftir sliti á þráðum og aflögun vélbúnaðar. Ofspenning teygir oft boltaþræðina eða beygir söðulbandið. Áður en einhver krappi er endurnotuð, verður þú að skoða þræðina til að afhýða. Þú ættir einnig að athuga sinklagið fyrir djúpar rispur. Fargið öllum aflöguðum vélbúnaði til að viðhalda öryggi kerfisins.

Sp.: Krefjast þessar klemmur gúmmíklæðningar?

A: Gúmmífóðringar eru ekki algjörlega skylda, en þær þjóna tveimur mikilvægum tilgangi. Þú þarft þá ef kerfið þitt þarfnast titringsdeyfingar frá tengdum vélum. Fóðringar eru einnig nauðsynlegar til að koma í veg fyrir galvanískt tæringu þegar ólíkir málmar, eins og kopar eða óunnið ryðfrítt stálrör, eru festir við festingu úr kolefnisstáli.
