UTT30
UTTERTY
| Dath: | |
|---|---|
| Ábhar: | |
| Dromchla: | |
| Cainníocht: | |

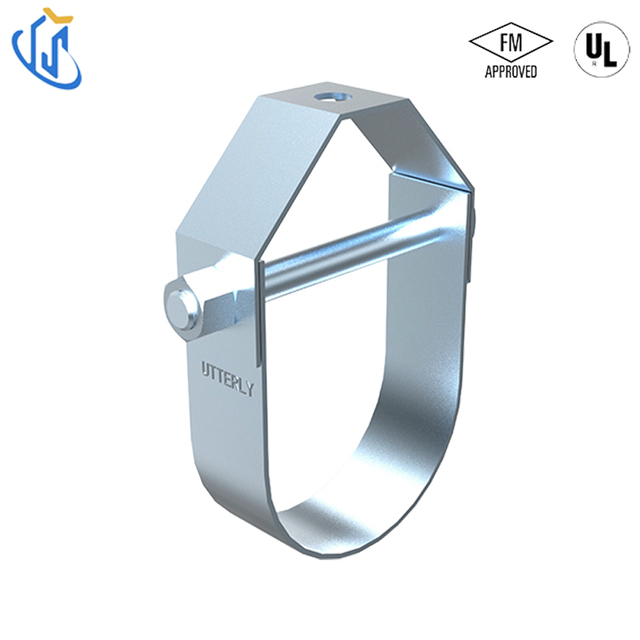

UTT30 Clevis Hanger atá deartha le haghaidh píopaí ar fionraí i gcóras sprinkler dóiteáin, FPE, HVAC agus tionsclaíochta. Is tacaíocht píopa inchoigeartaithe tromshaothair é Ceadaíonn sé coigeartú airde ingearach tar éis a shuiteáil agus go gcomhlíonann sé caighdeáin tionscail dian. Tógtha as cruach carbóin le plating since, soláthraíonn sé tacaíocht iontaofa fadtéarmach do phíopaí ó 1/2' go 12'.
Ceadaíonn coigeartú airde píopa ingearach tar éis a shuiteáil
Teocht is airde: Gnáth 650°F, Galvanized 450°F
Comhlíonann sé le WW-H-171 (Cineál 1) & MSS SP-69 (Cineál 1)
Raon méide: 1/2' go 12' (DN15–DN300)
Ábhar: Cruach charbóin, réamh-ghalbhánuithe
Críochnaigh: Pláta since le haghaidh friotaíocht creimeadh
Deimhnithe: FM & UL ceadaithe
Moltar do phíobáin inslithe agus neamh-inslithe
Mír |
Sonraíocht |
|---|---|
Múnla |
UTT30 |
Amhábhar |
Cruach carbóin, réamh-ghalbhánuithe |
Cóireáil Dromchla |
Pláta since |
Raon Méid |
1/2' – 12' (DN15 – DN300) |
Teocht Uasta (Gnáth) |
650°F |
Uasteocht (Galbhánuithe) |
450°F |
Caighdeáin |
WW-H-171 Cineál 1, MSS SP-69 Cineál 1 |
Deimhniú |
FM, OL |
Ualach Molta Uasta |
750–7900 lb (3.34–35.14 kN) |
Iarratas |
FPE, sprinkler dóiteáin, HVAC, píobaireacht thionsclaíoch |
Méid |
b |
c |
D |
W |
|||||
isteach |
mm |
isteach |
mm |
isteach |
mm |
isteach |
mm |
isteach |
mm |
1/2' |
DN15 |
1.57 |
39.4 |
1/4' |
M6 |
1/2' |
21.3 |
0.87 |
22 |
3/4' |
DN20 |
1.57 |
39.4 |
1/4' |
M6 |
3/4' |
26.7 |
0.87 |
22 |
1' |
DN25 |
1.62 |
40.6 |
1/4' |
M6 |
1' |
33.4 |
0.87 |
22 |
1-1/4' |
DN32 |
2.13 |
53.5 |
1/4' |
M6 |
1-1/4' |
42.2 |
0.87 |
22 |
1-1/2' |
DN40 |
2.13 |
53.5 |
1/4' |
M6 |
1-1/2' |
48.3 |
0.87 |
22 |
2' |
DN50 |
2.13 |
53.5 |
1/4' |
M6 |
2' |
60.3 |
0.98 |
25 |
2-1/2' |
DN65 |
2.45 |
61.5 |
3/8' |
M10 |
2-1/2' |
73 |
0.98 |
25 |
3OD |
2.45 |
61.5 |
3/8' |
M10 |
76 |
0.98 |
25 |
||
3' |
DN80 |
2.69 |
67.5 |
3/8' |
M10 |
3' |
88.9 |
1.18 |
30 |
3-1/2' |
DN90 |
2.87 |
72 |
3/8' |
M10 |
3-1/2' |
101.6 |
1.18 |
30 |
4' |
DN100 |
3.31 |
83.2 |
1/2' |
M12 |
4' |
114.3 |
1.18 |
30 |
5' |
DN125 |
4.16 |
104.5 |
1/2' |
M12 |
5' |
141.3 |
1.57 |
40 |
6' |
DN150 |
5.17 |
129.8 |
1/2' |
M12 |
6' |
168.3 |
1.57 |
40 |
8' |
DN200 |
5.64 |
141.6 |
5/8' |
M16 |
8' |
219.1 |
1.57 |
40 |
10' |
DN250 |
6.01 |
150.8 |
3/4' |
M20 |
10' |
273 |
1.97 |
50 |
12' |
DN300 |
6.14 |
154 |
3/4' |
M20 |
12 |
323.9 |
1.97 |
50 |
Méid |
T |
L |
RS |
uas. Rec.Luch |
|||||
isteach |
mm |
isteach |
mm |
isteach |
mm |
isteach |
mm |
lb |
KN |
1/2' |
DN15 |
0.1 |
2.5 |
2.17 |
55 |
3/8' |
M10 |
750 |
3.34 |
3/4' |
DN20 |
0.1 |
2.5 |
2.17 |
55 |
3/8' |
M10 |
750 |
3.34 |
1' |
DN25 |
0.1 |
2.5 |
2.36 |
60 |
3/8' |
M10 |
750 |
3.34 |
1-1/4' |
DN32 |
0.1 |
2.5 |
3.15 |
80 |
3/8' |
M10 |
750 |
3.34 |
1-1/2' |
DN40 |
0.1 |
2.5 |
3.15 |
80 |
3/8' |
M10 |
750 |
3.34 |
2' |
DN50 |
0.12 |
2.5 |
3.54 |
90 |
3/8' |
M10 |
750 |
3.34 |
2-1/2' |
DN65 |
0.12 |
2.5 |
4.72 |
120 |
1/2' |
M12 |
850 |
3.78 |
3OD |
0.12 |
2.5 |
4.72 |
120 |
1/2' |
M12 |
850 |
3.78 |
|
3' |
DN80 |
0.12 |
3 |
4.72 |
120 |
1/2' |
M12 |
1050 |
4.67 |
3-1/2' |
DN90 |
0.16 |
3 |
5.51 |
140 |
1/2' |
M12 |
1250 |
5.56 |
4' |
DN100 |
0.16 |
3 |
5.91 |
150 |
5/8' |
M16 |
1500 |
6.67 |
5' |
DN125 |
0.2 |
5 |
7.09 |
180 |
5/8' |
M16 |
2000 |
8.9 |
6' |
DN150 |
0.2 |
5 |
8.66 |
220 |
3/4' |
M20 |
2650 |
11.79 |
8' |
DN200 |
0.2 |
5 |
11.02 |
280 |
3/4' |
M20 |
4050 |
18.02 |
10' |
DN250 |
0.24 |
6 |
13.39 |
340 |
7/8' |
M22 |
5850 |
26.02 |
12' |
DN300 |
0.24 |
6 |
14.96 |
380 |
7/8' |
M22 |
7900 |
35.14 |
Córais Sprinkler Dóiteáin
Tacaíocht ingearach iontaofa do phíopaí cosanta dóiteáin i gcomhréir le caighdeáin NFPA agus FM.
Feistis FPE & HVAC
Ideal le haghaidh uisce, draenáil, aerchóirithe agus píopaí meicniúla i bhfoirgnimh tráchtála agus cónaithe.
Tionscail & Bonneagar
Oiriúnach do mhonarchana, fóntais, ospidéil, ionaid sonraí agus tógálacha ard-ardú.
Daingnigh an tslat snáithithe go dtí an uasteorainn nó an bonn struchtúrach.
Suiteáil cnó ar an tslat snáithithe.
Ceangail corp hanger clevis UTT30 den tslat agus slán leis an dara cnó.
Coigeartaigh airde an hanger chun ailíniú leis an bpíblíne.
Cuir an píopa isteach sa sliotán hanger.
Suiteáil an U-strap agus dúntóirí, ansin níos doichte gach cnónna a chur faoi ghlas ar an tionól.
FM & UL deimhnithe
Comhlíonann an tsonraíocht Chónaidhme WW-H-171 (Cineál 1)
Comhlíonann sé MSS SP-69 (Cineál 1)
Tástáladh ualach monarchan maidir le sábháilteacht agus iontaofacht
Ceadaíonn coigeartú airde tar éis a shuiteáil gan an píopa a bhaint.
Oiriúnach do chórais píobaireachta te suas go dtí 650 ° F (bailchríoch simplí).
Soláthraíonn tógáil cruach carbóin le plating since neart agus cosaint creimeadh.
Comhlíonann dianchaighdeáin tacaíochta píobaireachta SAM agus idirnáisiúnta.
Clúdaíonn sé gach méid píopa coitianta ó 1/2 ' go 12 ' .
Laghdaíonn dearadh bolt-on simplí am saothair agus feabhsaítear éifeachtacht suiteála.
C1: Cad é feidhm UTT30 Clevis Hanger?
A1: Tacaíonn sé le píopaí ar fionraí agus ceadaíonn sé coigeartú airde ingearach tar éis a shuiteáil.
C2: Cad iad na méideanna píopaí atá oiriúnach do UTT30?
A2: Feistíonn sé píopaí ó 1/2' suas go dtí 12' (DN15–DN300).
C3: An bhfuil UTT30 deimhnithe?
A3: Sea, tá sé deimhnithe FM agus UL agus comhlíonann sé caighdeáin tionscail.
C4: Cén t-ábhar a bhfuil UTT30 déanta as?
A4: Cruach carbóin, réamh-ghalbhánuithe le bailchríoch pláta since.
C5: An féidir é a úsáid ar phíopaí inslithe?
A5: Sea, roghnaigh an méid cuí bunaithe ar thrastomhas seachtrach agus bain úsáid as sciatha inslithe.
