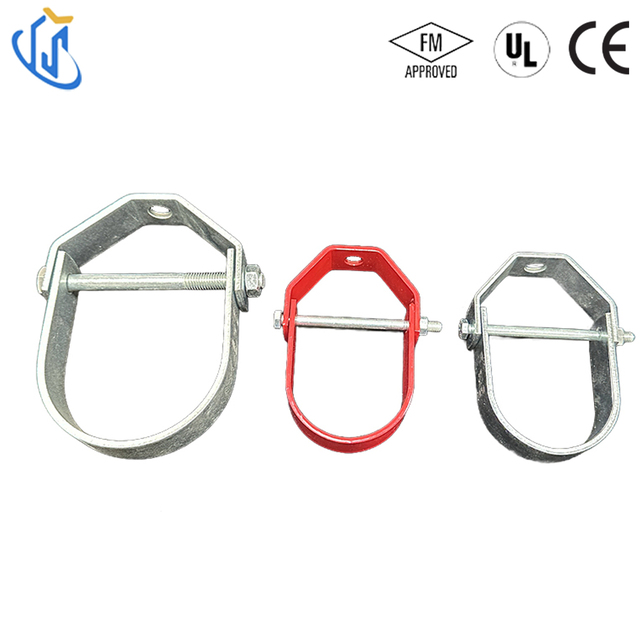

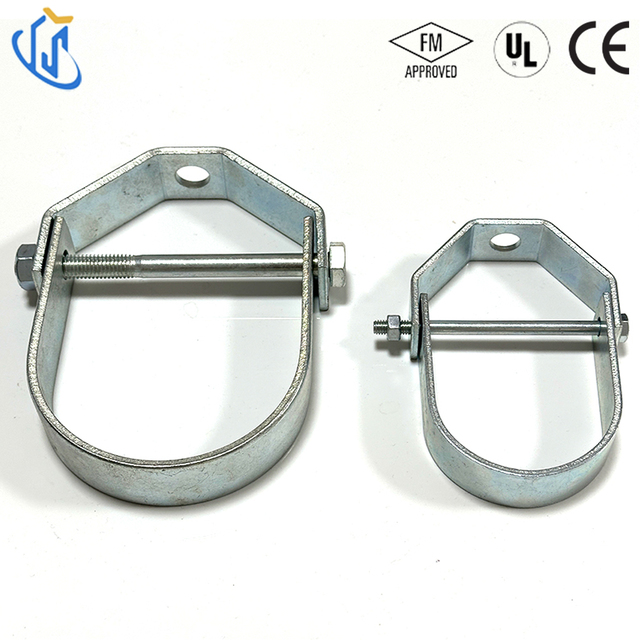

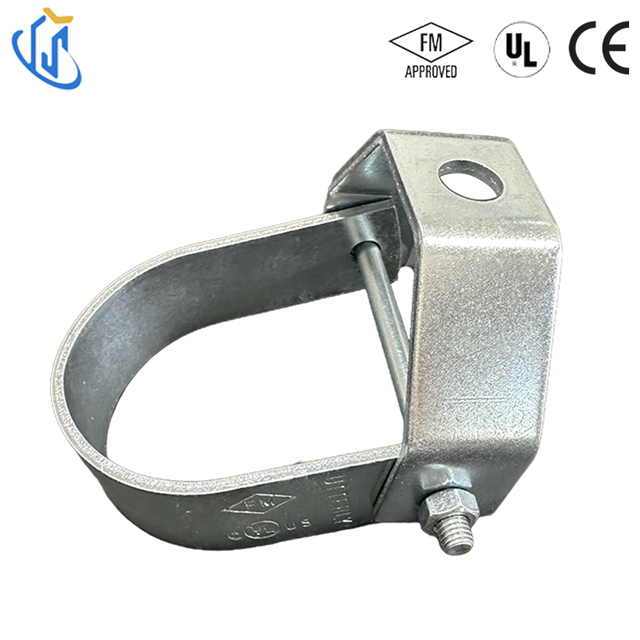

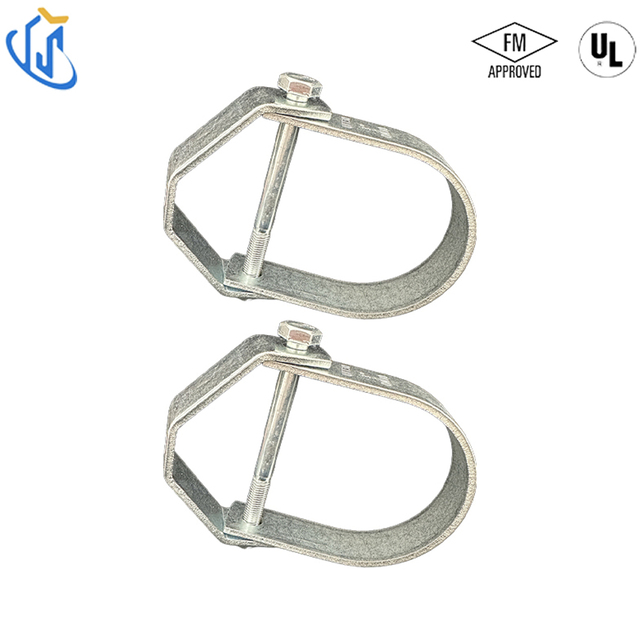

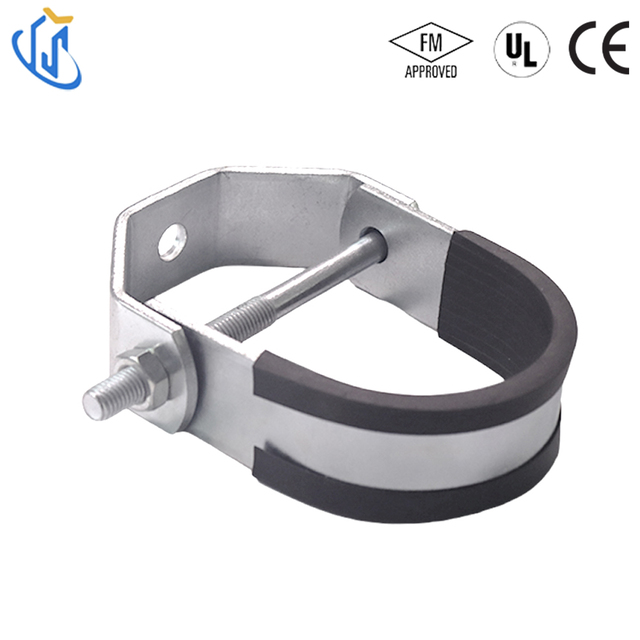

UTT30 Clevis Hanger là giá đỡ ống có thể điều chỉnh công suất lớn được thiết kế cho đường ống treo trong hệ thống phun nước chữa cháy, MEP, HVAC và công nghiệp. Nó cho phép điều chỉnh độ cao theo chiều dọc sau khi lắp đặt và đáp ứng các tiêu chuẩn nghiêm ngặt của ngành. Được chế tạo từ thép carbon mạ kẽm, nó cung cấp sự hỗ trợ lâu dài đáng tin cậy cho các đường ống từ 1/2' đến 12'.
Cho phép điều chỉnh chiều cao ống thẳng đứng sau khi lắp đặt
Nhiệt độ tối đa: Đồng bằng 650°F, Mạ kẽm 450°F
Phù hợp với WW-H-171 (Loại 1) & MSS SP-69 (Loại 1)
Phạm vi kích thước: 1/2' đến 12' (DN15–DN300)
Chất liệu: Thép carbon, mạ kẽm trước
Hoàn thiện: Tấm kẽm chống ăn mòn
Chứng chỉ: FM & UL được phê duyệt
Khuyến nghị cho đường ống cách nhiệt và không cách nhiệt
Mục |
Đặc điểm kỹ thuật |
|---|---|
Người mẫu |
UTT30 |
Nguyên liệu thô |
Thép carbon, mạ kẽm trước |
Xử lý bề mặt |
tấm kẽm |
Phạm vi kích thước |
1/2' – 12' (DN15 – DN300) |
Nhiệt độ tối đa (Trơn) |
650°F |
Nhiệt độ tối đa (Mạ kẽm) |
450°F |
Tiêu chuẩn |
WW-H-171 Loại 1, MSS SP-69 Loại 1 |
Chứng nhận |
FM, UL |
Tải tối đa được đề xuất |
750–7900 lbs (3,34–35,14 kN) |
Ứng dụng |
MEP, bình chữa cháy, HVAC, đường ống công nghiệp |
Kích cỡ |
B |
C |
D |
W |
|||||
TRONG |
mm |
TRONG |
mm |
TRONG |
mm |
TRONG |
mm |
TRONG |
mm |
1/2' |
DN15 |
1.57 |
39.4 |
1/4' |
M6 |
1/2' |
21.3 |
0.87 |
22 |
3/4' |
DN20 |
1.57 |
39.4 |
1/4' |
M6 |
3/4' |
26.7 |
0.87 |
22 |
1' |
DN25 |
1.62 |
40.6 |
1/4' |
M6 |
1' |
33.4 |
0.87 |
22 |
1-1/4' |
DN32 |
2.13 |
53.5 |
1/4' |
M6 |
1-1/4' |
42.2 |
0.87 |
22 |
1-1/2' |
DN40 |
2.13 |
53.5 |
1/4' |
M6 |
1-1/2' |
48.3 |
0.87 |
22 |
2' |
DN50 |
2.13 |
53.5 |
1/4' |
M6 |
2' |
60.3 |
0.98 |
25 |
2-1/2' |
DN65 |
2.45 |
61.5 |
8/3' |
M10 |
2-1/2' |
73 |
0.98 |
25 |
3OD |
2.45 |
61.5 |
8/3' |
M10 |
76 |
0.98 |
25 |
||
3' |
DN80 |
2.69 |
67.5 |
8/3' |
M10 |
3' |
88.9 |
1.18 |
30 |
3-1/2' |
DN90 |
2.87 |
72 |
8/3' |
M10 |
3-1/2' |
101.6 |
1.18 |
30 |
4' |
DN100 |
3.31 |
83.2 |
1/2' |
M12 |
4' |
114.3 |
1.18 |
30 |
5' |
DN125 |
4.16 |
104.5 |
1/2' |
M12 |
5' |
141.3 |
1.57 |
40 |
6' |
DN150 |
5.17 |
129.8 |
1/2' |
M12 |
6' |
168.3 |
1.57 |
40 |
8' |
DN200 |
5.64 |
141.6 |
8/5' |
M16 |
8' |
219.1 |
1.57 |
40 |
10' |
DN250 |
6.01 |
150.8 |
3/4' |
M20 |
10' |
273 |
1.97 |
50 |
12' |
DN300 |
6.14 |
154 |
3/4' |
M20 |
12 |
323.9 |
1.97 |
50 |
Kích cỡ |
T |
L |
RS |
Tối đa. Tải lại Rec.Load |
|||||
TRONG |
mm |
TRONG |
mm |
TRONG |
mm |
TRONG |
mm |
pound |
KN |
1/2' |
DN15 |
0.1 |
2.5 |
2.17 |
55 |
8/3' |
M10 |
750 |
3.34 |
3/4' |
DN20 |
0.1 |
2.5 |
2.17 |
55 |
8/3' |
M10 |
750 |
3.34 |
1' |
DN25 |
0.1 |
2.5 |
2.36 |
60 |
8/3' |
M10 |
750 |
3.34 |
1-1/4' |
DN32 |
0.1 |
2.5 |
3.15 |
80 |
8/3' |
M10 |
750 |
3.34 |
1-1/2' |
DN40 |
0.1 |
2.5 |
3.15 |
80 |
8/3' |
M10 |
750 |
3.34 |
2' |
DN50 |
0.12 |
2.5 |
3.54 |
90 |
8/3' |
M10 |
750 |
3.34 |
2-1/2' |
DN65 |
0.12 |
2.5 |
4.72 |
120 |
1/2' |
M12 |
850 |
3.78 |
3OD |
0.12 |
2.5 |
4.72 |
120 |
1/2' |
M12 |
850 |
3.78 |
|
3' |
DN80 |
0.12 |
3 |
4.72 |
120 |
1/2' |
M12 |
1050 |
4.67 |
3-1/2' |
DN90 |
0.16 |
3 |
5.51 |
140 |
1/2' |
M12 |
1250 |
5.56 |
4' |
DN100 |
0.16 |
3 |
5.91 |
150 |
8/5' |
M16 |
1500 |
6.67 |
5' |
DN125 |
0.2 |
5 |
7.09 |
180 |
8/5' |
M16 |
2000 |
8.9 |
6' |
DN150 |
0.2 |
5 |
8.66 |
220 |
3/4' |
M20 |
2650 |
11.79 |
8' |
DN200 |
0.2 |
5 |
11.02 |
280 |
3/4' |
M20 |
4050 |
18.02 |
10' |
DN250 |
0.24 |
6 |
13.39 |
340 |
8/7' |
M22 |
5850 |
26.02 |
12' |
DN300 |
0.24 |
6 |
14.96 |
380 |
8/7' |
M22 |
7900 |
35.14 |
Hệ thống phun nước chữa cháy
Giá đỡ thẳng đứng đáng tin cậy cho các ống chống cháy tuân thủ các tiêu chuẩn NFPA và FM.
Lắp đặt MEP & HVAC
Lý tưởng cho hệ thống cấp nước, thoát nước, điều hòa không khí và đường ống cơ khí trong các tòa nhà thương mại và dân cư.
Công nghiệp & Cơ sở hạ tầng
Thích hợp cho các nhà máy, tiện ích, bệnh viện, trung tâm dữ liệu và các công trình cao tầng.
Cố định thanh ren vào trần nhà hoặc đế kết cấu.
Lắp đai ốc vào thanh ren.
Gắn thân móc treo UTT30 vào thanh và cố định bằng đai ốc thứ hai.
Điều chỉnh chiều cao móc treo để căn chỉnh với đường ống.
Đặt ống vào khe treo.
Lắp dây đeo chữ U và ốc vít, sau đó siết chặt tất cả các đai ốc để khóa cụm.
Chứng nhận FM & UL
Tuân thủ Thông số kỹ thuật liên bang WW-H-171 (Loại 1)
Phù hợp với MSS SP-69 (Loại 1)
Đã được kiểm tra tải tại nhà máy về độ an toàn và độ tin cậy
Cho phép điều chỉnh độ cao sau khi lắp đặt mà không cần tháo ống.
Thích hợp cho các hệ thống đường ống nóng lên đến 650°F (hoàn thiện trơn).
Kết cấu thép carbon với mạ kẽm mang lại sức mạnh và khả năng chống ăn mòn.
Đáp ứng các tiêu chuẩn hỗ trợ đường ống nghiêm ngặt của Hoa Kỳ và quốc tế.
Bao gồm tất cả các kích thước ống phổ biến từ 1/2' đến 12'.
Thiết kế bu-lông đơn giản giúp giảm thời gian lao động và cải thiện hiệu quả lắp đặt.
Câu hỏi 1: Chức năng của Móc treo UTT30 Clevis là gì?
A1: Nó hỗ trợ các ống treo và cho phép điều chỉnh chiều cao theo chiều dọc sau khi lắp đặt.
Câu hỏi 2: UTT30 phù hợp với kích thước ống nào?
A2: Phù hợp với đường ống từ 1/2' đến 12' (DN15–DN300).
Câu 3: UTT30 có được chứng nhận không?
Trả lời 3: Có, nó được chứng nhận FM và UL và đáp ứng các tiêu chuẩn ngành.
Câu 4: UTT30 được làm bằng vật liệu gì?
A4: Thép carbon, mạ kẽm trước với lớp kẽm hoàn thiện.
Câu 5: Nó có thể được sử dụng trên đường ống cách nhiệt không?
Câu trả lời 5: Có, chọn kích thước phù hợp dựa trên đường kính ngoài và sử dụng tấm chắn cách nhiệt.
