Регулируемая вешалка для труб из углеродистой стали UL

Регулируемая вешалка для труб из углеродистой стали UL

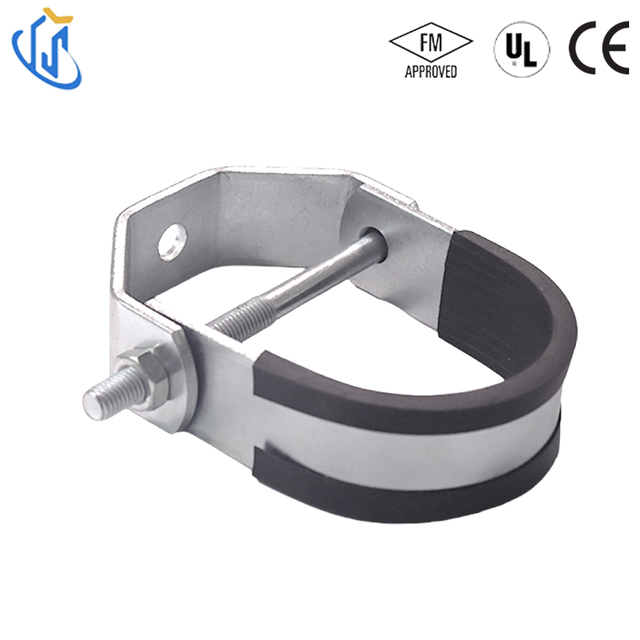

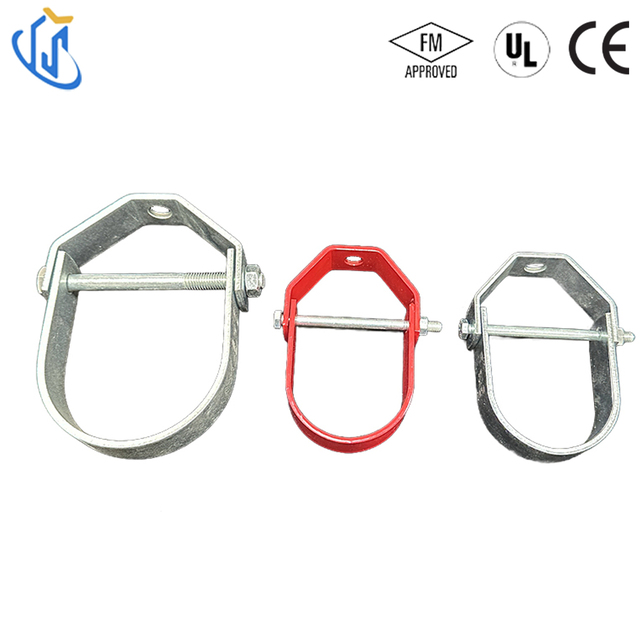

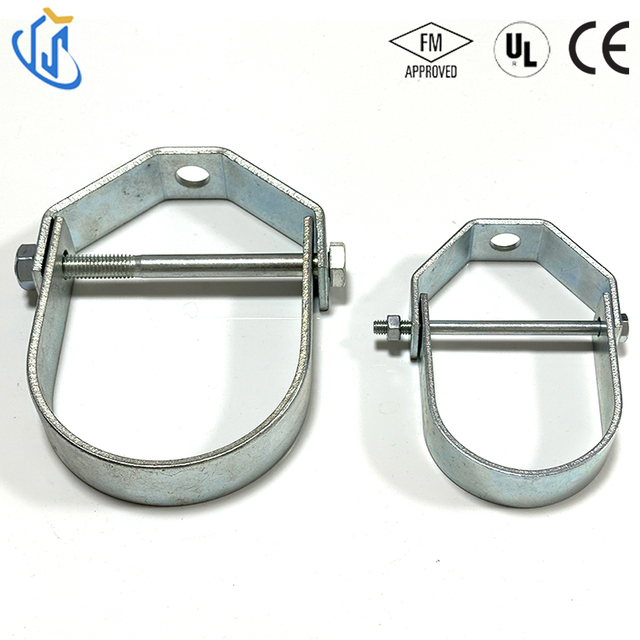

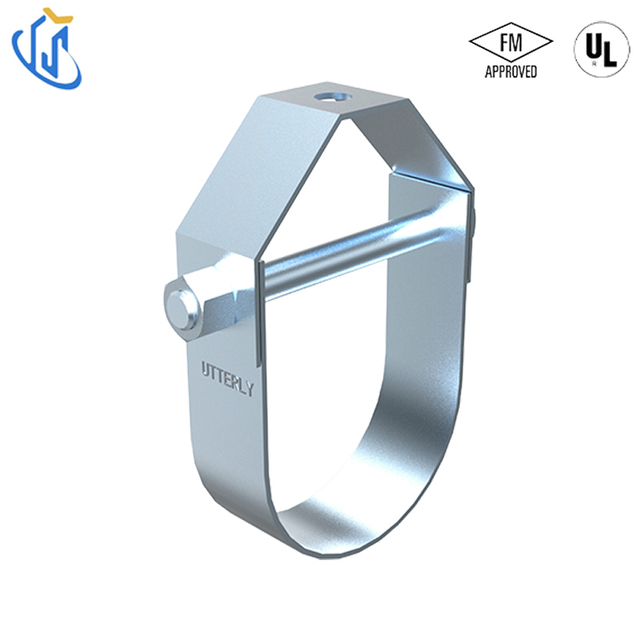

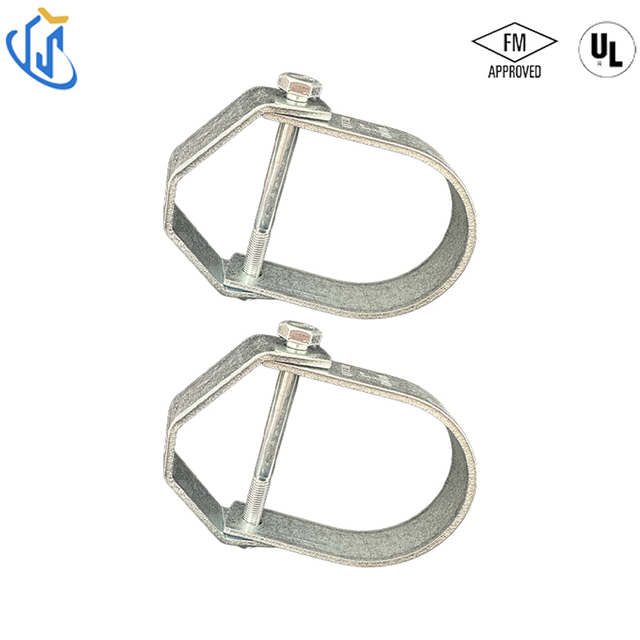

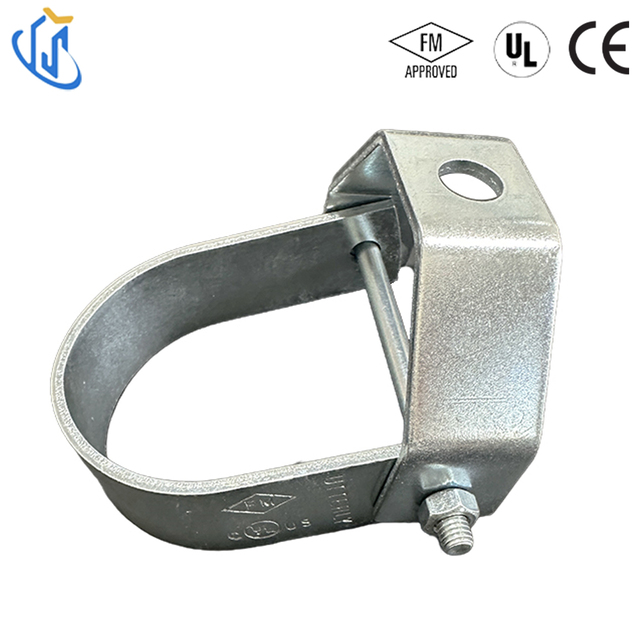

UTT30 — это регулируемая подвеска со скобой, сертифицированная FM/UL, изготовленная из углеродистой стали с цинковым покрытием. Он позволяет регулировать высоту по вертикали после установки и подходит для труб диаметром 1/2–12 дюймов в инженерных и противопожарных системах.

Модель:
УТТ30
Бренд:
ПОЛНОСТЬЮ

Количество:
Цвет:	Серебро
Материал:	Углеродистая сталь
Поверхность:	Электрооцинкованный
Наличие:





Запросить Добавить в корзину

Описание продукта

Обзор

UTT30 Clevis Hanger — это регулируемая опора для тяжелых условий эксплуатации, предназначенная для подвесных труб в спринклерных системах пожаротушения, инженерных системах, системах отопления, вентиляции и кондиционирования воздуха и промышленных системах. Он позволяет регулировать высоту по вертикали после установки и соответствует строгим отраслевым стандартам. Изготовленный из углеродистой стали с цинковым покрытием, он обеспечивает надежную долговременную поддержку труб диаметром от 1/2 дюйма до 12 дюймов.

Ключевые особенности

Позволяет регулировать высоту вертикальной трубы после установки.
Максимальная температура: обычная 650°F, оцинкованная 450°F
Соответствует WW-H-171 (Тип 1) и MSS SP-69 (Тип 1)
Диапазон размеров: от 1/2 дюйма до 12 дюймов (DN15–DN300).
Материал: углеродистая сталь, предварительно оцинкованная.
Отделка: цинковая пластина для защиты от коррозии.
Сертификаты: одобрено FM и UL.
Рекомендуется для изолированных и неизолированных труб.

Таблица параметров продукта

Элемент	Спецификация
Модель	УТТ30
Сырье	Углеродистая сталь, предварительно оцинкованная
Обработка поверхности	Цинковая пластина
Диапазон размеров	1/2” – 12” (Ду15 – Ду300)
Максимальная температура (обычная)	650°Ф
Максимальная температура (оцинкованная сталь)	450°Ф
Стандарты	WW-H-171 Тип 1, ПСС СП-69 Тип 1
Сертификация	ФМ, УЛ
Максимальная рекомендуемая нагрузка	750–7900 фунтов (3,34–35,14 кН)
Приложение	MEP, спринклерная система пожаротушения, система отопления, вентиляции и кондиционирования, промышленные трубопроводы

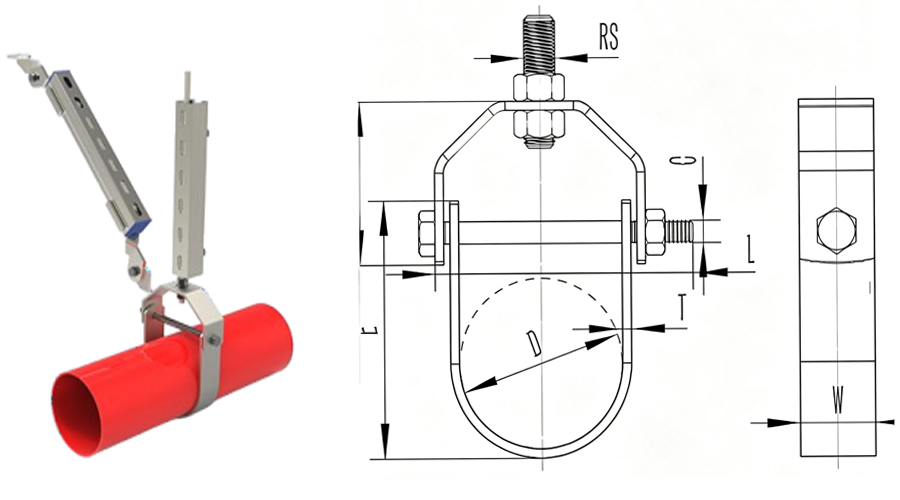

Оцинкованная подвеска для труб со скобой с сейсмическим кронштейном в сборе, 3D-рендеринг и чертеж с размерами, маркировка размеров DLTW RS, хомут с скобой для противопожарной трубы для опоры верхнего спринклерного трубопровода

Размер		Б		С		Д		Вт
Размер		Б		С		Д		Вт
в	мм	в	мм	в	мм	в	мм	в	мм
1/2 дюйма	Ду15	1.57	39.4	1/4 дюйма	М6	1/2 дюйма	21.3	0.87	22
3/4 дюйма	Ду20	1.57	39.4	1/4 дюйма	М6	3/4 дюйма	26.7	0.87	22
1 '	Ду25	1.62	40.6	1/4 дюйма	М6	1 '	33.4	0.87	22
1-1/4 дюйма	Ду32	2.13	53.5	1/4 дюйма	М6	1-1/4 дюйма	42.2	0.87	22
1-1/2 дюйма	Ду40	2.13	53.5	1/4 дюйма	М6	1-1/2 дюйма	48.3	0.87	22
2'	Ду50	2.13	53.5	1/4 дюйма	М6	2'	60.3	0.98	25
2-1/2 дюйма	Ду65	2.45	61.5	3/8 дюйма	М10	2-1/2 дюйма	73	0.98	25
3ОД	Ду65	2.45	61.5	3/8 дюйма	М10	2-1/2 дюйма	76	0.98	25
3'	Ду80	2.69	67.5	3/8 дюйма	М10	3'	88.9	1.18	30
3-1/2 дюйма	Ду90	2.87	72	3/8 дюйма	М10	3-1/2 дюйма	101.6	1.18	30
4 дюйма	Ду100	3.31	83.2	1/2 дюйма	М12	4 дюйма	114.3	1.18	30
5 дюймов	Ду125	4.16	104.5	1/2 дюйма	М12	5 дюймов	141.3	1.57	40
6 дюймов	Ду150	5.17	129.8	1/2 дюйма	М12	6 дюймов	168.3	1.57	40
8 дюймов	Ду200	5.64	141.6	5/8'	М16	8 дюймов	219.1	1.57	40
10 дюймов	Ду250	6.01	150.8	3/4 дюйма	М20	10 дюймов	273	1.97	50
12 дюймов	Ду300	6.14	154	3/4 дюйма	М20	12	323.9	1.97	50
Размер		Т		л		РС		Макс. Запись.Загрузка
Размер		Т		л		РС		Макс. Запись.Загрузка
в	мм	в	мм	в	мм	в	мм	фунты	КН
1/2 дюйма	Ду15	0.1	2.5	2.17	55	3/8 дюйма	М10	750	3.34
3/4 дюйма	Ду20	0.1	2.5	2.17	55	3/8 дюйма	М10	750	3.34
1 '	Ду25	0.1	2.5	2.36	60	3/8 дюйма	М10	750	3.34
1-1/4 дюйма	Ду32	0.1	2.5	3.15	80	3/8 дюйма	М10	750	3.34
1-1/2 дюйма	Ду40	0.1	2.5	3.15	80	3/8 дюйма	М10	750	3.34
2'	Ду50	0.12	2.5	3.54	90	3/8 дюйма	М10	750	3.34
2-1/2 дюйма	Ду65	0.12	2.5	4.72	120	1/2 дюйма	М12	850	3.78
3ОД	Ду65	0.12	2.5	4.72	120	1/2 дюйма	М12	850	3.78
3'	Ду80	0.12	3	4.72	120	1/2 дюйма	М12	1050	4.67
3-1/2 дюйма	Ду90	0.16	3	5.51	140	1/2 дюйма	М12	1250	5.56
4 дюйма	Ду100	0.16	3	5.91	150	5/8'	М16	1500	6.67
5 дюймов	Ду125	0.2	5	7.09	180	5/8'	М16	2000	8.9
6 дюймов	Ду150	0.2	5	8.66	220	3/4 дюйма	М20	2650	11.79
8 дюймов	Ду200	0.2	5	11.02	280	3/4 дюйма	М20	4050	18.02
10 дюймов	Ду250	0.24	6	13.39	340	7/8'	М22	5850	26.02
12 дюймов	Ду300	0.24	6	14.96	380	7/8'	М22	7900	35.14

Сценарии применения

Спринклерные системы пожаротушения
Надежная вертикальная опора для противопожарных труб в соответствии со стандартами NFPA и FM.
Монтаж инженерных систем и систем отопления, вентиляции и кондиционирования воздуха
Идеально подходит для водоснабжения, канализации, кондиционирования воздуха и механических трубопроводов в коммерческих и жилых зданиях.
Промышленность и инфраструктура
Подходит для заводов, коммунальных предприятий, больниц, центров обработки данных и высотных зданий.

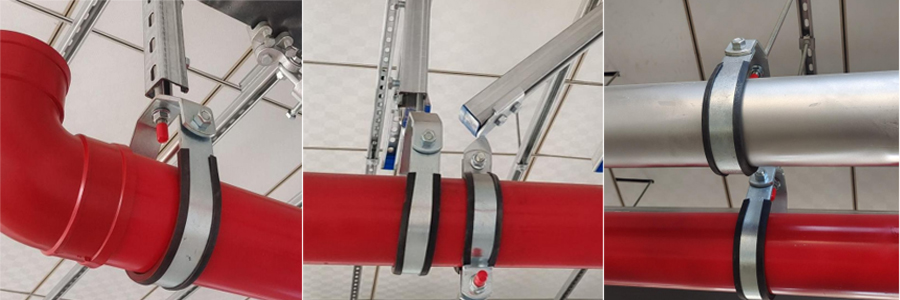

Фотографии установки на месте оцинкованных кронштейнов для труб с резиновой подушкой, фиксированных красных пожарных труб и серебряных металлических трубопроводов, сейсмической системы поддержки труб, используемой в проекте потолочных трубопроводов здания.

Пошаговое руководство по установке

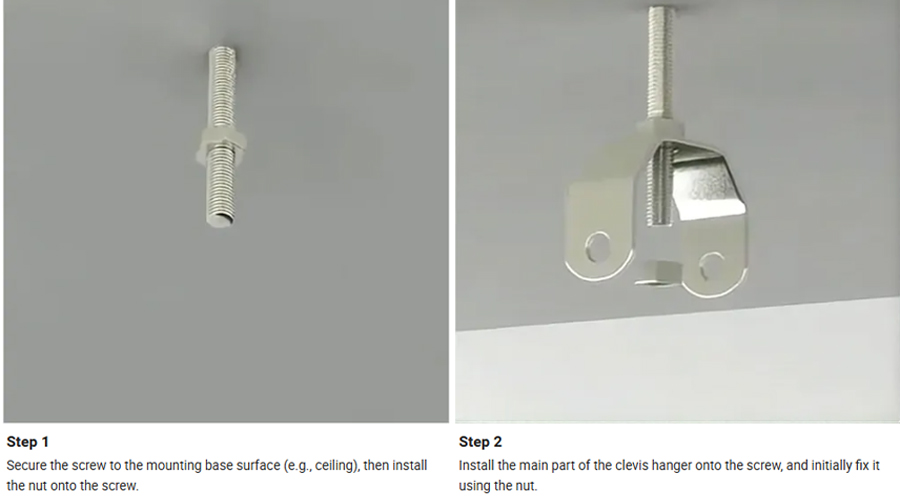

Закрепите резьбовой стержень к потолку или основанию конструкции.
Установите гайку на резьбовой стержень.
Прикрепите корпус подвески с головкой UTT30 к стержню и закрепите второй гайкой.

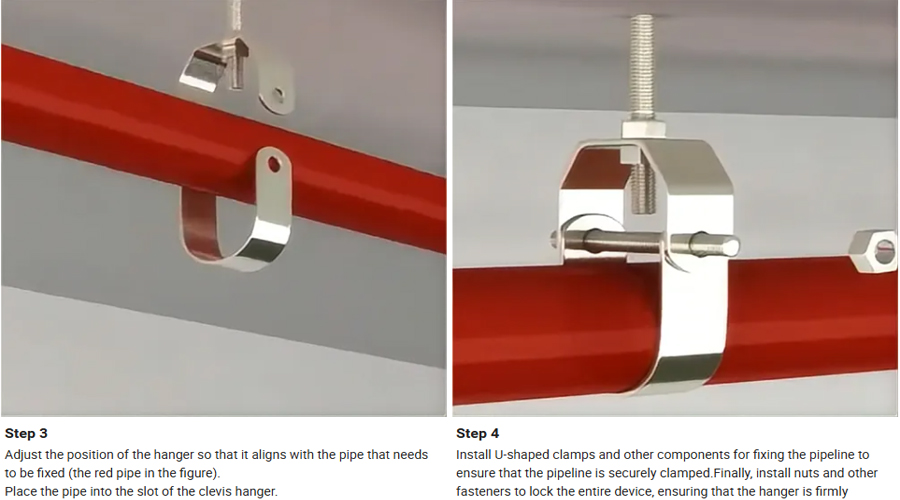

Отрегулируйте высоту подвески так, чтобы она совпадала с трубопроводом.
Поместите трубу в прорезь для подвески.
Установите U-образный ремень и крепления, затем затяните все гайки, чтобы зафиксировать узел.
