UL FM vottuð geisla- og burðarviðhengi

Yfirlit

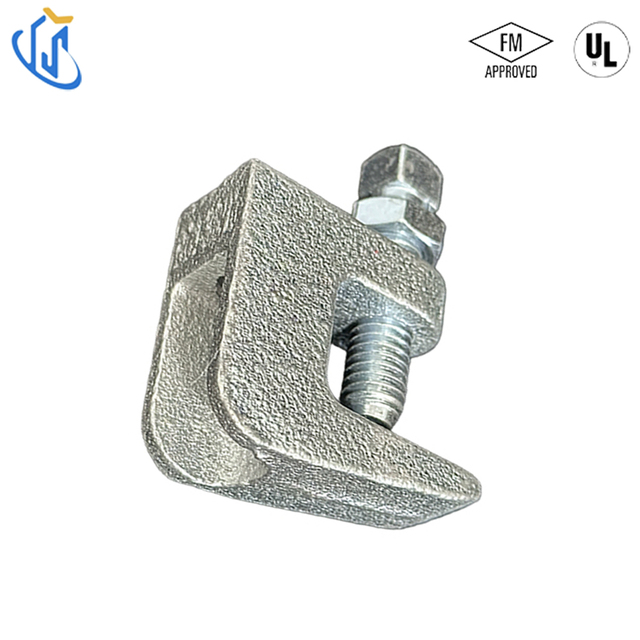

UTT BC1 er faglegur burðarvirki tengihlutur fyrir leiðslustuðningskerfi. Það notar tvo efnisvalkosti: hástyrkt kolefnisstál og QT450 sveigjanlegt járn, og veitir svart hrástál og galvaniseruðu ryðvarnaráferð til að laga sig að mismunandi vinnuumhverfi. Varan er algjörlega í samræmi við alríkisforskriftina WW-H-171 (Type 23) og ANSI/MSS-SP-58 (Type 19 & 23), og skal sett upp í samræmi við ANSI/MSS-SP-69.

Það er fáanlegt í tveimur forskriftum: 3/8'(M10) og 1/2'(M12). Þessi festing er mikið notuð til að tengja stoðsamstæður fyrir leiðslur við málmbjálka, stöng, rásstál og hornjárn í byggingum úr stálbyggingu og krefst þess að stilliskrúfan sé að fullu hert og togað á móti hallandi yfirborði I-geisla til að tryggja stöðuga burðarvirkni.

Helstu eiginleikar

Kjarnavirkni: Þjóna sem burðartengi til að setja upp leiðslustuðning ofan og neðst á I-geislum, stöngum, rásstáli og hornjárni

Hráefni : Kolefnisstál / QT450 sveigjanlegt járn

Yfirborðsáferð: Svartur áferð / galvaniseruðu áferð

Samræmisstaðall: WW-H-171 (gerð 23), ANSI/MSS-SP-58 (gerð 19&23), ANSI/MSS-SP-69

Stærðir í boði: 3/8'(M10), 1/2'(M12)

Uppsetningarkröfur: Dragðu stilliskrúfuna á hallahlið I-geisla

Umsóknarsviðsmyndir

1.Eldvarnarkerfi: Byggingartengi fyrir slökkviúðarrörsfestingar á stálbitum og stöngum í atvinnu- og iðnaðarbyggingum.

2.Stálbyggingarverkfræði: Fastur tengibúnaður fyrir MEP leiðslur á I-geislum, rásstáli og hornjárni verksmiðjubygginga.

3.Seismic Bracing Project: Löggiltur burðarvirkistengi fyrir samsetningu skjálftahrina í stórum byggingum úr stálgrind.

Skref-fyrir-skref uppsetningarleiðbeiningar

1.Veldu UTT BC1 í M10 eða M12 stærð í samræmi við kröfur um uppsetningu á staðnum.

2. Settu festinguna á efstu eða neðstu stöðu miða I-geisla, purlins, rásstáls eða hornjárns.

3.Settu stilliskrúfuna við hallandi hlið I-geisla.

4. Herðið stilliskrúfuna og beittu tilteknu togi til að læsa festingunni þétt á sínum stað.

5. Settu saman samsvarandi pípuklemma og spelkuhluta til að ljúka uppsetningu stuðningskerfisins í heild sinni.

Samræmi iðnaðarins

1. Fullkomlega í samræmi við bandaríska alríkisforskriftina WW-H-171 og alþjóðlega ANSI/MSS röð pípuhengi og burðarvirkjafestingarstaðla.

2.Black og galvaniseruðu lýkur uppfyllir almennar kröfur gegn tæringu og yfirborðsmeðferð í iðnaði.

3.Allar vörur hafa staðist UL og FM vottun þriðja aðila, með ströngum verksmiðjuvíddar- og togskoðun fyrir afhendingu.

Kostir kjarna vöru

Tvöfalt efnisval:

Kolefnisstál fyrir hagkvæm hefðbundin verkefni, QT450 sveigjanlegt járn fyrir mikið álag og skjálftavörn með framúrskarandi höggþol.

Tvær yfirborðsáferð:

Svartur áferð fyrir þurrt innandyra umhverfi, galvaniseruðu áferð fyrir rakt rými til að ná langtíma ryðvörn.

Viðurkennd vottun:

UL & FM tvískiptur vottun uppfyllir strangar viðurkenningarkröfur fyrir brunavarnir og alþjóðleg verkfræðiverkefni.

Fjölmyndaaðlögun:

Samhæft við I-geisla, purlins, rásstál og hornjárn, sem er víða við á ýmsum stálbyggingum.

Stöðluð uppsetningarhönnun:

Skýrt togkrafa fyrir stilliskrúfu á hallandi yfirborði I-geisla til að forðast lausa tengingu og tryggja heildaröryggi.

Tvær staðlaðar stærðir:

M10 og M12 tvær almennar forskriftir ná yfir algengustu kröfur um tengingar við leiðslur.

Algengar spurningar

Q1: Hvaða staðla uppfyllir UTT BC1?

A1: Það er í samræmi við WW-H-171 (Type 23), ANSI/MSS-SP-58 (Type 19&23) og ANSI/MSS-SP-69, og hefur UL & FM vottun.

Q2: Hvaða efnisvalkostir eru í boði?

A2: Hástyrkt kolefnisstál og QT450 sveigjanlegt járn til að velja.

Q3: Yfirborðsmeðferðir í boði?

A3: Svartur áferð og galvaniseruðu ryðvarnaráferð.

Q4: Hverjar eru tiltækar stærðir?

A4: Tvær forskriftir: 3/8' sem samsvarar M10 og 1/2' sem samsvarar M12.

Q5: Hvar ætti að herða stilliskrúfuna?

A5: Stilliskrúfuna verður að toga á hallandi hlið I-geislans.
