UL FM-sertifisert bjelke- og purlin-konstruksjonsfeste

Oversikt

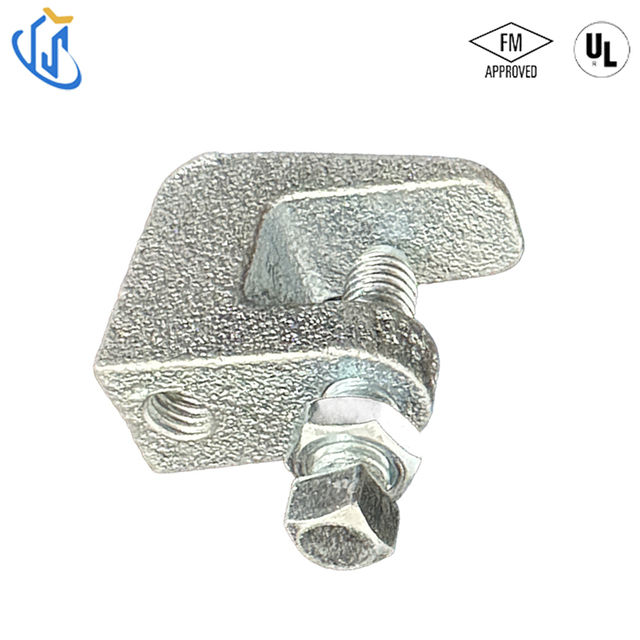

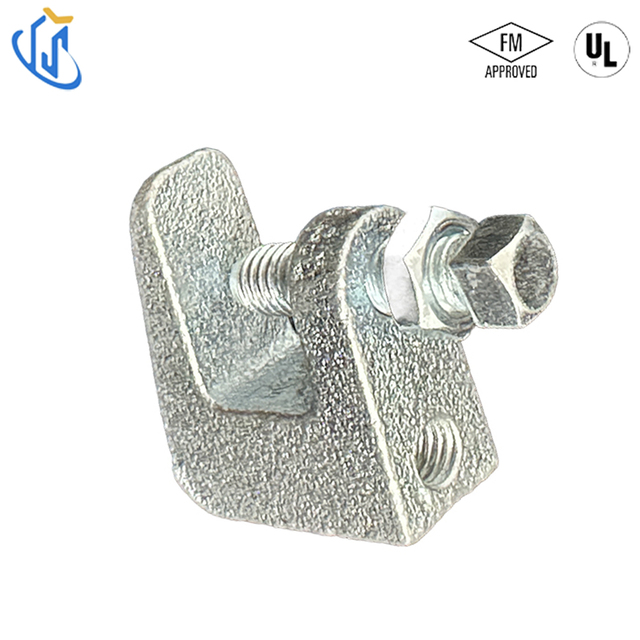

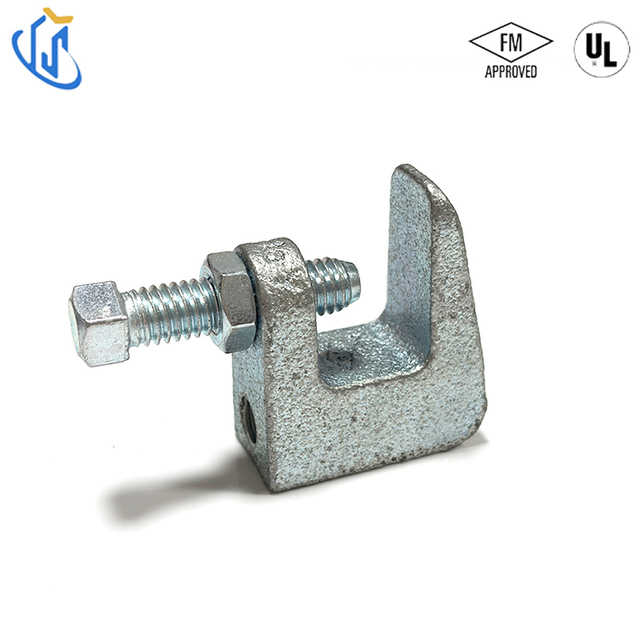

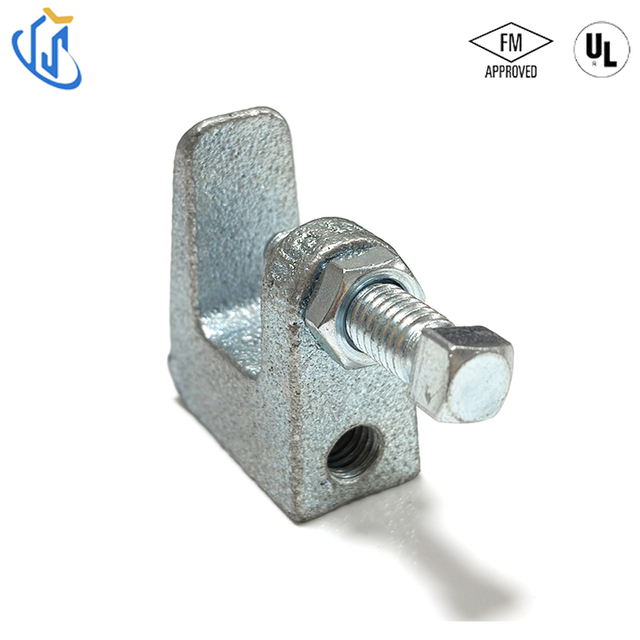

UTT BC1 er en profesjonell strukturell forbindelseskomponent for rørledningsstøttesystemer. Den tar i bruk to materialalternativer: høyfast karbonstål og QT450 duktilt jern, og gir svart råstål og galvaniserte antirust-finisher for å tilpasse seg forskjellige arbeidsmiljøer. Produktet er strengt i samsvar med føderal spesifikasjon WW-H-171 (Type 23) og ANSI/MSS-SP-58 (Type 19 og 23), og skal installeres i samsvar med ANSI/MSS-SP-69.

Den er tilgjengelig i to spesifikasjoner: 3/8'(M10) og 1/2'(M12). Denne beslaget er mye brukt for å koble rørledningsstøttesammenstillinger til metallbjelker, riller, kanalstål og vinkeljern i stålkonstruksjonsbygninger, og krever at settskruen strammes helt og trekkes mot den skrånende overflaten til I-bjelker for å sikre stabil lagerytelse.

Nøkkelfunksjoner

Kjernefunksjon: Fungerer som konstruksjonskobling for å installere rørledningsstøtter på toppen og bunnen av I-bjelker, grener, kanalstål og vinkeljern

Råmateriale : Karbonstål / QT450 duktilt jern

Overflatefinish: Sort finish / Galvanisert finish

Samsvarsstandard: WW-H-171(Type 23), ANSI/MSS-SP-58(Type 19&23), ANSI/MSS-SP-69

Tilgjengelige størrelser: 3/8'(M10), 1/2'(M12)

Installasjonskrav: Trekk til settskruen på den skrånende siden av I-bjelken

Applikasjonsscenarier

1.Brannbeskyttelsessystem: Strukturell tilkobling for brannsprinklerrørsavstivning på stålbjelker og riller i kommersielle og industrielle bygninger.

2.Steel Structure Engineering: Fast koblingsbeslag for MEP rørledningsstøtter på I-bjelker, kanalstål og vinkeljern i fabrikkbygninger.

3.Seismisk avstivningsprosjekt: Sertifisert strukturell kobling for seismisk svaieavstivning i storskala stålrammekonstruksjonsprosjekter.

Trinn-for-trinn installasjonsveiledning

1.Velg UTT BC1 i M10- eller M12-størrelse i henhold til installasjonskravene på stedet.

2.Plasser vedlegget på den øverste eller nederste posisjonen til mål-I-bjelke, purlin, kanalstål eller vinkeljern.

3. Rett inn festeskruen med den skrånende siden av I-bjelken.

4. Stram settskruen og bruk spesifisert moment for å låse beslaget godt på plass.

5.Sett sammen tilpassede rørklemmer og avstivningskomponenter for å fullføre installasjonen av hele støttesystemet.

Bransjeoverholdelse

1. Samsvarer fullt ut med amerikanske føderale spesifikasjoner WW-H-171 og internasjonale ANSI/MSS-seriens rørhenger- og strukturelle festestandarder.

2.Sort og galvanisert overflate oppfyller generelle industrielle anti-korrosjons- og overflatebehandlingskrav.

3.Alle produkter har bestått UL og FM tredjepartssertifisering, med streng fabrikkdimensjonal og dreiemomentinspeksjon før levering.

Kjerneproduktfordeler

Dobbelt materialvalg:

Karbonstål for kostnadseffektive konvensjonelle prosjekter, QT450 duktilt jern for høy belastning og antiseismiske anledninger med utmerket slagfasthet.

To overflatebehandlinger:

Sort finish for tørre innemiljøer, galvanisert finish for fuktige rom for å oppnå langsiktig rustforebygging.

Autoritativ sertifisering:

UL & FM dobbel sertifisering oppfyller strenge akseptkrav for brannvern og internasjonale ingeniørprosjekter.

Multi-Scene tilpasning:

Kompatibel med I-bjelker, purlins, kanalstål og vinkeljern, allment anvendelig til forskjellige stålkonstruksjonsbaser.

Standardisert installasjonsdesign:

Klart momentkrav for settskruen på I-bjelkens skrå overflate for å unngå løs kobling og sikre generell sikkerhet.

To standardstørrelser:

M10 og M12 to mainstream-spesifikasjoner dekker de vanligste kravene til rørledningsstøttetilkobling.

FAQ

Q1: Hvilke standarder overholder UTT BC1?

A1: Den er i samsvar med WW-H-171(Type 23), ANSI/MSS-SP-58(Type 19&23) og ANSI/MSS-SP-69, og har UL & FM-sertifisering.

Q2: Hvilke materialalternativer er tilgjengelige?

A2: Høyfast karbonstål og QT450 duktilt jern for valg.

Q3: Tilgjengelige overflatebehandlinger?

A3: Svart finish og galvanisert anti-rust finish.

Q4: Hva er de tilgjengelige størrelsene?

A4: To spesifikasjoner: 3/8' tilsvarende M10, og 1/2' tilsvarende M12.

Q5: Hvor skal settskruen strammes?

A5: Settskruen må trekkes til på den skrånende siden av I-bjelken.
