Phụ tùng kết cấu dầm và xà gồ được chứng nhận UL FM

Phụ tùng kết cấu dầm và xà gồ được chứng nhận UL FM

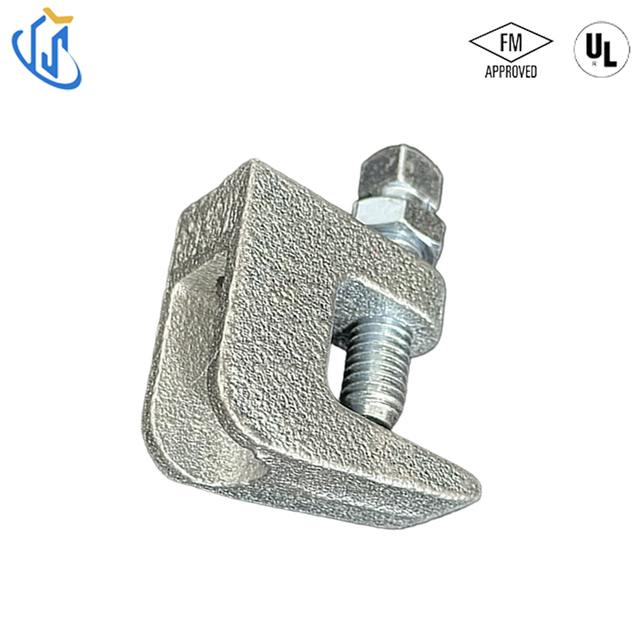

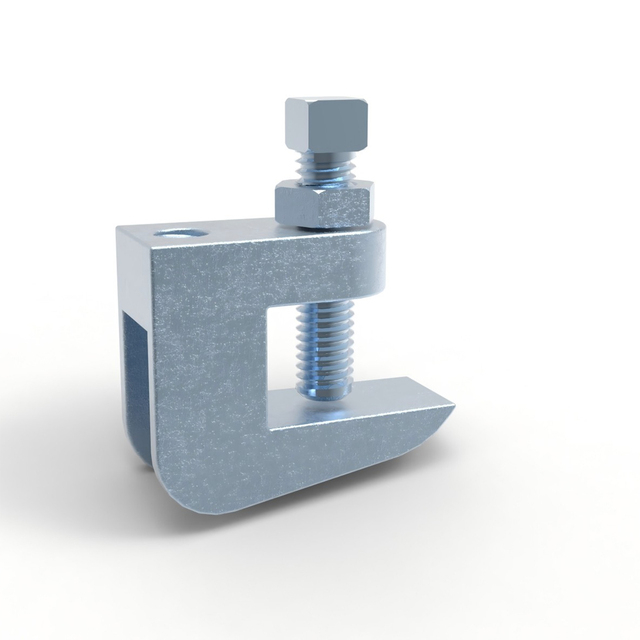

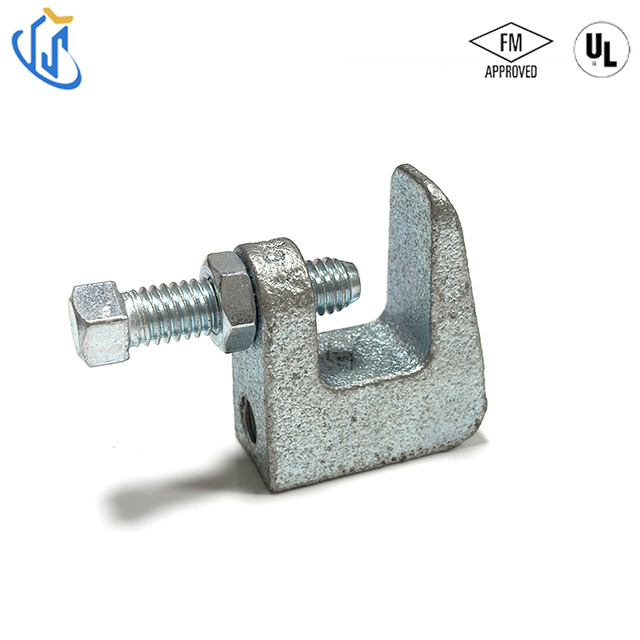

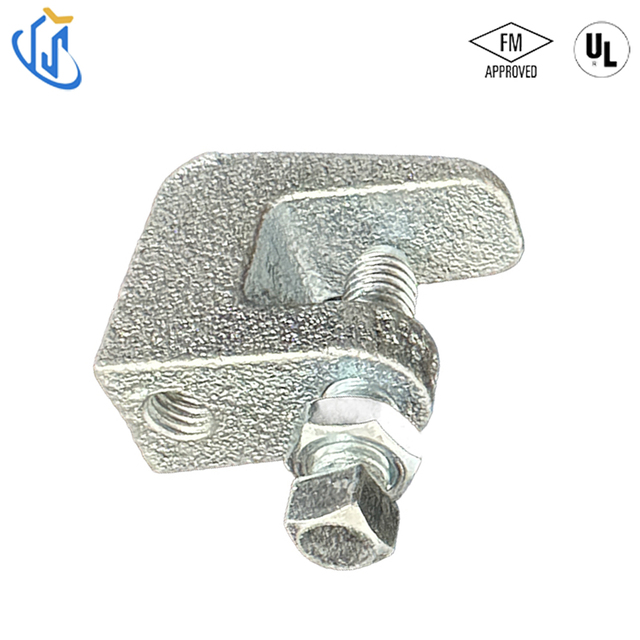

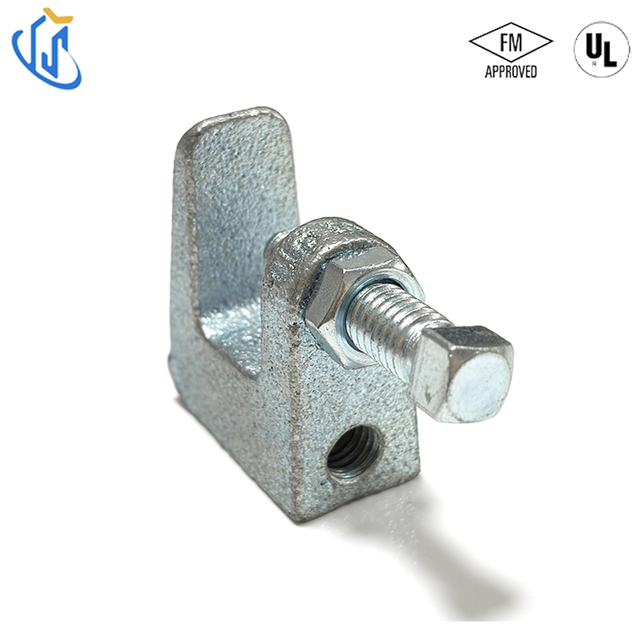

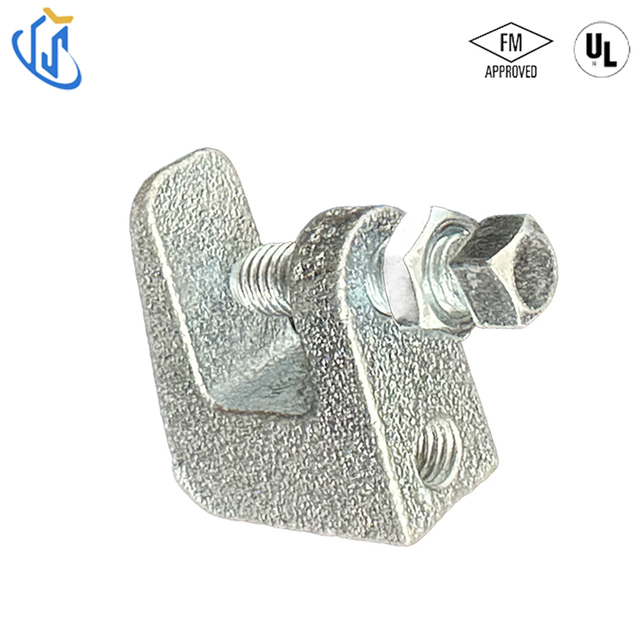

UTT BC1 là phụ kiện kết cấu được chứng nhận UL & FM làm bằng thép cacbon và sắt dẻo QT450 với bề mặt màu đen hoặc mạ kẽm. Nó tuân thủ các tiêu chuẩn WW-H-171 và ANSI/MSS-SP-58, có kích thước M10 và M12, được thiết kế để lắp trên đầu và cuối của dầm chữ I, xà gồ, thép kênh và sắt góc, với vít định vị được vặn trên mặt nghiêng của dầm chữ I để lắp đặt chắc chắn.

Người mẫu:
UTT BC1
Thương hiệu:
HOÀN TOÀN

Số lượng:
Màu sắc:	bạc
Chất liệu:	Thép cacbon Sắt dẻo QT450
Bề mặt hoàn thiện:	Đen mạ kẽm
Kích thước:	3/8',M10 1/2',M12
Tình trạng sẵn có:





hỏi thăm Thêm vào giỏ

Mô tả sản phẩm

Tổng quan

UTT BC1 là thành phần kết nối kết cấu chuyên nghiệp dành cho hệ thống hỗ trợ đường ống. Nó sử dụng hai lựa chọn vật liệu: thép carbon cường độ cao và sắt dẻo QT450, đồng thời cung cấp thép thô màu đen và lớp hoàn thiện chống gỉ mạ kẽm để thích ứng với các môi trường làm việc khác nhau. Sản phẩm tuân thủ nghiêm ngặt Thông số kỹ thuật Liên bang WW-H-171 (Loại 23) và ANSI/MSS-SP-58 (Loại 19 & 23) và phải được lắp đặt theo ANSI/MSS-SP-69.

Nó có hai thông số kỹ thuật: 3/8'(M10) và 1/2'(M12). Phụ kiện này được sử dụng rộng rãi để kết nối các cụm hỗ trợ đường ống với dầm kim loại, xà gồ, thép kênh và sắt góc trong các tòa nhà kết cấu thép, đồng thời yêu cầu vít định vị phải được siết chặt hoàn toàn và được vặn vào bề mặt dốc của dầm chữ I để đảm bảo hiệu suất chịu lực ổn định.

Các tính năng chính

Chức năng cốt lõi: Đóng vai trò là đầu nối kết cấu để lắp đặt các giá đỡ đường ống ở mặt trên và mặt dưới của dầm chữ I, xà gồ, thép kênh và sắt góc

Nguyên liệu thô : Thép cacbon / Sắt dẻo QT450

Bề mặt hoàn thiện: Hoàn thiện màu đen / Hoàn thiện mạ kẽm

Tiêu chuẩn tuân thủ: WW-H-171(Loại 23), ANSI/MSS-SP-58(Loại 19&23), ANSI/MSS-SP-69

Kích thước có sẵn: 3/8'(M10), 1/2'(M12)

Yêu cầu lắp đặt: Siết vít định vị vào mặt nghiêng của dầm chữ I

Mục	Đặc điểm kỹ thuật
Người mẫu	Dòng UTT BC1
Nguyên liệu thô	Thép cacbon / Sắt dẻo QT450
Xử lý bề mặt	Đen / mạ kẽm
Tuân thủ tiêu chuẩn	WW-H-171 Loại23, MSS SP-58 Loại19&23, MSS SP-69
Thông số kích thước	3/8'(M10), 1/2'(M12)
Cơ sở áp dụng	Dầm kim loại, xà gồ, thép kênh, sắt góc
Chứng nhận	UL & FM được phê duyệt
Cung cấp mẫu	Mẫu thử nghiệm đặt hàng trước miễn phí có sẵn

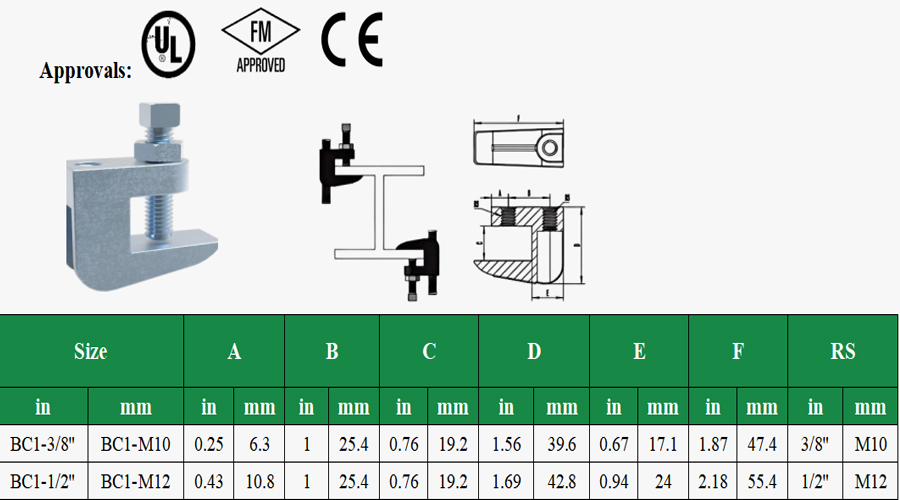

Kẹp chùm được UL FM CE phê duyệt với bản vẽ kỹ thuật và bảng thông số kích thước

Kịch bản ứng dụng

1.Hệ thống phòng cháy chữa cháy: Kết cấu giằng ống chữa cháy trên dầm thép và xà gồ các công trình thương mại và công nghiệp.

2.Kỹ thuật kết cấu thép: Khớp nối cố định cho các gối đỡ đường ống MEP trên dầm chữ I, thép kênh và sắt góc của nhà xưởng.

3.Dự án giằng địa chấn: Đầu nối kết cấu được chứng nhận để lắp ráp giằng chống địa chấn trong các dự án xây dựng khung thép quy mô lớn.

Hướng dẫn cài đặt từng bước

1.Chọn UTT BC1 ở kích thước M10 hoặc M12 tùy theo yêu cầu lắp đặt tại chỗ.

2.Đặt phụ tùng vào vị trí trên cùng hoặc dưới cùng của dầm chữ I, xà gồ, thép kênh hoặc sắt góc.

3. Căn chỉnh vít định vị với mặt nghiêng của dầm chữ I.

4. Siết chặt vít định vị và tác dụng mô-men xoắn quy định để khóa khớp nối chắc chắn vào đúng vị trí.

5. Lắp ráp các kẹp ống và bộ phận giằng phù hợp để hoàn thành việc lắp đặt toàn bộ hệ thống hỗ trợ.

Tuân thủ ngành

1. Hoàn toàn tuân thủ Thông số kỹ thuật Liên bang Hoa Kỳ WW-H-171 và các tiêu chuẩn gắn kết cấu trúc & móc treo ống sê-ri ANSI/MSS quốc tế.

2. Lớp hoàn thiện màu đen và mạ kẽm đáp ứng các yêu cầu chung về chống ăn mòn và xử lý bề mặt công nghiệp.

3. Tất cả các sản phẩm đã vượt qua chứng nhận của bên thứ ba UL và FM, với sự kiểm tra nghiêm ngặt về kích thước và mô-men xoắn của nhà máy trước khi giao hàng.

Ưu điểm sản phẩm cốt lõi

Lựa chọn vật liệu kép:

Thép cacbon dành cho các dự án thông thường tiết kiệm chi phí, sắt dẻo QT450 dành cho các trường hợp chịu tải trọng cao và chống địa chấn với khả năng chống va đập tuyệt vời.
