Panoramica

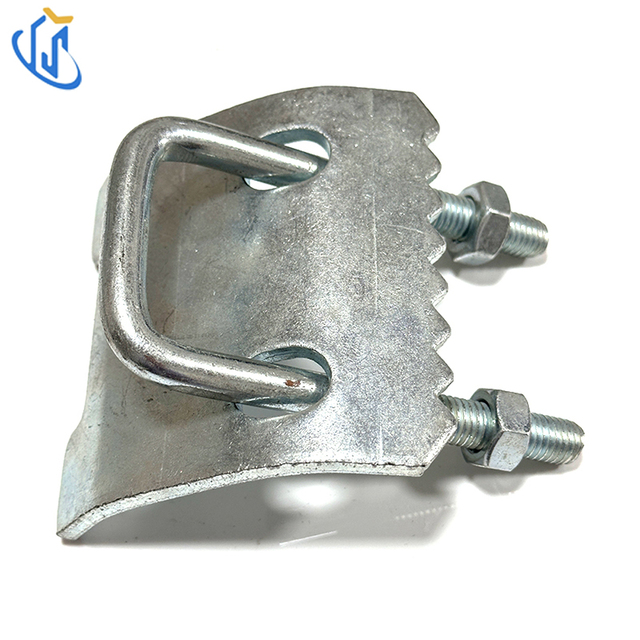

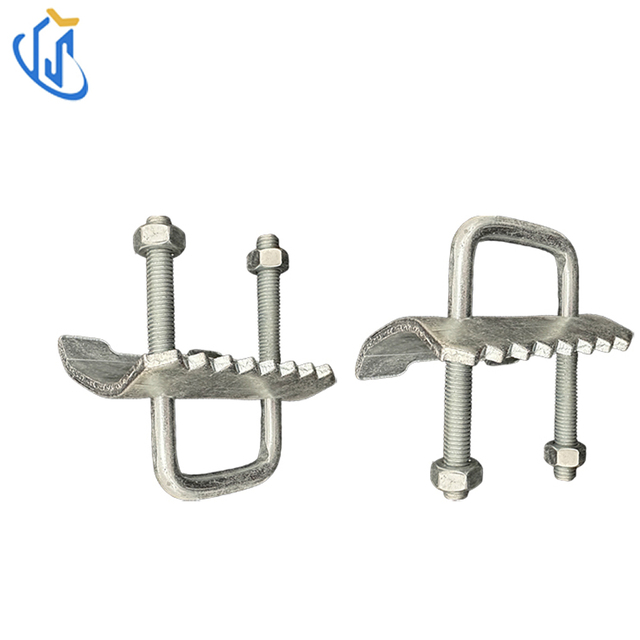

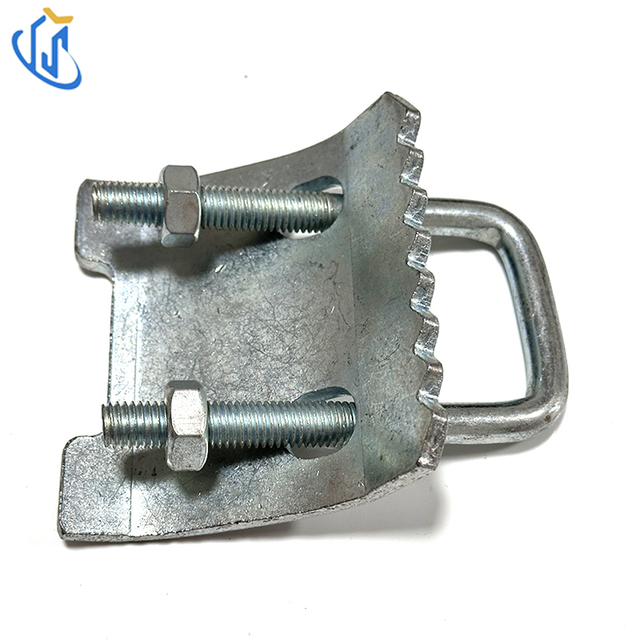

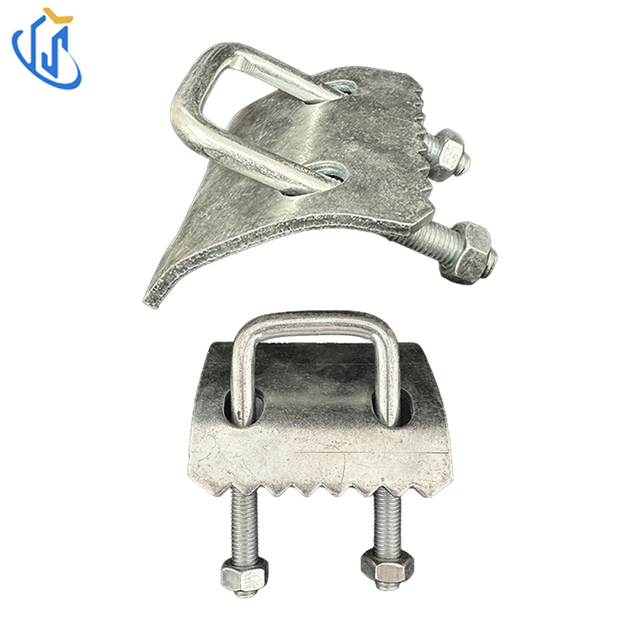

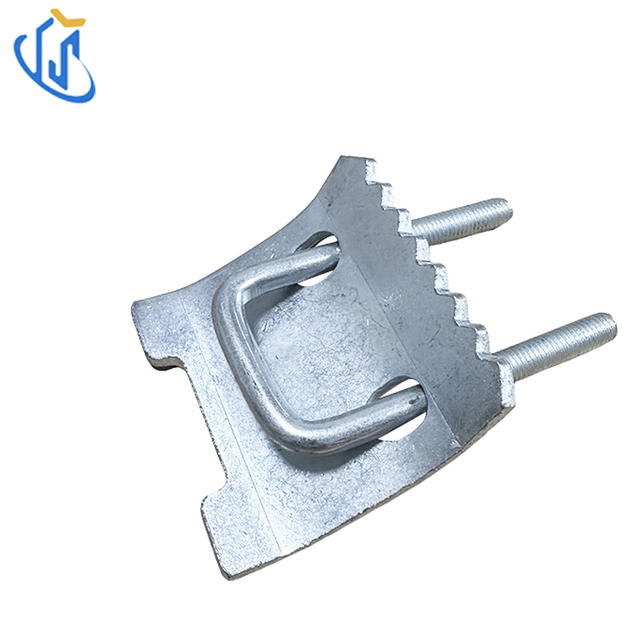

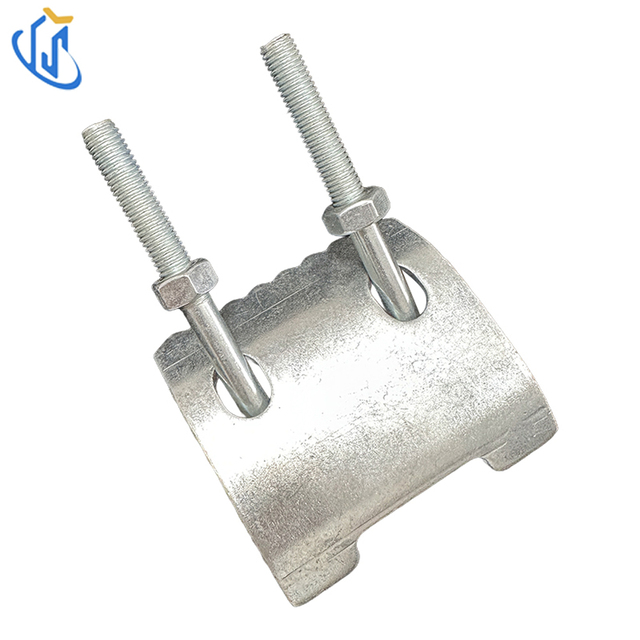

L'adattatore per travi UTT1103 è un raccordo di collegamento in acciaio al carbonio progettato per l'installazione senza perforazione tra l'acciaio del canale C41 e le travi strutturali a forma di I/H. La lunghezza di installazione del canale e la posizione di montaggio possono essere regolate arbitrariamente in loco, il prodotto viene utilizzato in disposizione accoppiata su entrambi i lati della trave. Sono disponibili quattro diverse opzioni di superficie anticorrosione per soddisfare le diverse esigenze ambientali, ampiamente abbinate ai raccordi della serie UTT per sprinkler antincendio e sistemi di supporto sismico per tubazioni MEP.
Caratteristiche
principali Funzione principale: collega l'acciaio per canali C41 alla trave a I/trave ad H senza foratura della trave, regola liberamente la posizione del canale
Materia prima: acciaio al carbonio ad alta resistenza
Canale applicabile: acciaio per canali C41 standard
Carico di progettazione nominale: 9000 N
Opzioni di superficie: elettrozincato, HDG, Dacromet, spruzzatura epossidica
Caratteristica di installazione: deve essere utilizzato in coppia su due lati della flangia della trave, posizione di montaggio regolabile
Tabella dei parametri del prodotto
| dell'articolo |
Specifica |
| Modello |
UTT1103 |
| Materia prima |
Acciaio al carbonio |
| Canale applicabile |
Acciaio per canali standard C41 |
| Carico massimo di progettazione |
9000N |
| Superficie disponibile |
Rivestimento elettrozincato/HDG/Dacromet/epossidico |
| Requisiti di installazione |
Installati in coppia, lunghezza e posizione del canale liberamente regolabili |
| Servizio specifiche |
Dimensioni personalizzate disponibili su richiesta del cliente |
| Fornitura di campioni |
Campioni di prova gratuiti disponibili in preordine |
Scenari applicativi
1. Sistema antincendio: componente di collegamento da canale a trave per il rinforzo sismico della tubazione sprinkler per edifici in acciaio.
2. Ingegneria MEP e HVAC: accessorio fisso regolabile per supporto sospeso per tubazioni di acqua fredda/calda e ventilazione.
3.Progetti di strutture in acciaio: raccordo flessibile di connessione trave-canale per layout di strutture di fabbrica e di grandi edifici commerciali.
Guida all'installazione passo passo
1.Disporre due pezzi di UTT1103 separatamente su entrambi i lati della flangia della trave I/H per l'installazione accoppiata.
2.Agganciare l'acciaio per canali C41 nell'area di bloccaggio riservata dell'adattatore.
3.Regolare la lunghezza di allungamento del canale e la posizione orizzontale in base al layout di costruzione in loco.
4.Stringere tutti i bulloni di fissaggio per bloccare saldamente il canale e la trave in posizione.
5.Montare il morsetto del tubo e il tubo di rinforzo per completare il montaggio completo del rinforzo antisismico.
Conformità del settore
1. Conforme alle specifiche NFPA13 per i requisiti di costruzione di rinforzi sismici per la protezione antincendio.
2. Vari rivestimenti superficiali soddisfano gli standard internazionali del settore anticorrosivo.
3. Ogni prodotto finito supera i test di carico in fabbrica e il controllo dimensionale prima della consegna.
Vantaggi principali del prodotto
Montaggio della trave senza perforazione
Preservare l'integrità originale della trave I/H senza tagliare o forare, ridurre il periodo di costruzione.
Disposizione del canale completamente regolabile
Regola in modo casuale la lunghezza e la posizione del canale per adattare le condizioni di installazione del sito irregolare.
Quattro finiture antiruggine opzionali I
molteplici trattamenti superficiali si adattano a diversi ambienti di lavoro interni, umidi e leggermente corrosivi.
Design di installazione stabile accoppiato
La struttura di accoppiamento su due lati garantisce un carico stabile di 9000 N per la sicurezza della tubazione a lungo termine.
Supporto di dimensioni personalizzabili
Accetta la personalizzazione delle dimensioni personalizzate per soddisfare esigenze speciali di progetti di ingegneria.
Perfetta corrispondenza della serie UTT
Compatibile con tutti i morsetti per tubi UTT e gli attacchi sismici per il sistema di rinforzo integrato.
Domande frequenti
Q1: Scopo principale della connessione di UTT1103?
A1: Collegare l'acciaio del canale C41 con la trave a I/trave ad H senza operazioni di perforazione.
Q2: Specifica del canale corrispondente?
A2: Applicabile specialmente per acciaio per canali C41 standard.
Q3: Capacità di carico nominale?
A3: Il carico massimo di progettazione raggiunge 9000 N.
Q4: Trattamenti superficiali disponibili?
A4: Elettrozincato, zincato a caldo, Dacromet e spruzzatura epossidica in quattro scelte.
Q5: Requisiti di installazione?
A5: Necessario per l'installazione in coppia su entrambi i lati della trave strutturale.
