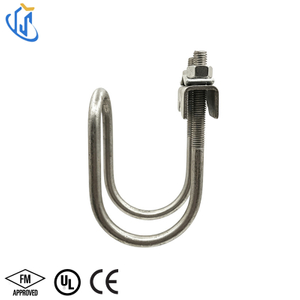

Braçadeira de reforço lateral rápida Sliver U

Visão geral do produto

Em ambientes sísmicos e de alta vibração, a estabilidade não é apenas um requisito – é uma responsabilidade. A braçadeira de contraventamento lateral rápida U foi projetada para fornecer uma conexão rápida, segura e confiável para sistemas de contraventamento lateral, garantindo que tubos e componentes estruturais permaneçam firmemente no lugar quando for mais necessário.

No momento em que você o instala, você sente a diferença: uma pegada limpa e precisa, uma conexão sólida de metal com metal e uma sensação reconfortante de “travamento” que sinaliza força e confiabilidade. Projetado para eficiência e segurança, esse grampo transforma instalações complexas em operações suaves e confiáveis, economizando tempo e melhorando a integridade do sistema.

Função

Projetado para proteger tubos contra oscilações e perturbações sísmicas. O componente de fixação de tubo de um sistema de contraventamento usado em conjunto com um acessório de fixação estrutural da UTT Manufacturing e unido a um elemento de tubo de contraventamento forma um conjunto completo de contraventamento. Os conjuntos de suportes oscilantes devem ser instalados de acordo com a NFPA 13 e as instruções de instalação do fabricante.



Parâmetros do produto

Parâmetro	Especificação
Nome do produto	Braçadeira de reforço lateral rápida U
Material	Ferro dúctil QT450
Tipo	Tubo de sprinkler Sch 10, Sch 40, GB/T 3091, JIS G3454
Tipo de Estrutura	Braçadeira em forma de U
Aplicativo	Sistemas de contraventamento sísmico lateral
Tamanho	Tamanho do tubo 1½＂(40) a 8＂(200)
Terminar	Eletrogalvanizado
Conformidade padrão	Padrões de contraventamento sísmico
Aprovações

Vantagens do produto

Instalação mais rápida, pressão de trabalho reduzida

O design de instalação rápida reduz significativamente o tempo de instalação em comparação com os grampos de suporte tradicionais. Os instaladores podem proteger os componentes rapidamente, sem ajustes complicados, melhorando a eficiência do fluxo de trabalho no local.

Forte estabilidade sísmica

Projetado para aplicações de contraventamento lateral, este grampo garante que os sistemas de tubulação permaneçam estáveis ​​durante atividades sísmicas ou vibrações mecânicas, reduzindo o risco de deslocamento ou danos.

Aderência segura e consistente

A estrutura em forma de U proporciona uma força de fixação equilibrada, distribuindo uniformemente a pressão pela superfície do tubo. Isto evita o deslizamento e mantém a estabilidade a longo prazo sob cargas dinâmicas.

Eficiência de custos ao longo do tempo

Ao minimizar o tempo de instalação e reduzir os requisitos de manutenção, o grampo ajuda a reduzir os custos gerais do projeto, ao mesmo tempo que mantém altos padrões de desempenho.

Instalação

Carga Máxima de Projeto UL
Tamanho do tubo		libras.	K N	Peso. Cada
				1＂ (25mm) Tubo de suporte
				Libra.	kg
1½	( 40)	680	(3.02)	1.23	( 0.56)
2	(50)	680	(3.02)	1.36	( 0.62)
2½	(65)	680	(3.02)	1.45	( 0.66)
3	(80)	680	(3.02)	1.54	( 0.70)
4	(100)	680	(3.02)	1.76	( 0.80)
5	(125)	1090	(4,84)	2.16	( 0.98)
6	(150)	1370	(6.09)	2.20	( 1.00)
8	( 200)	1370	(6.09)	2.79	( 1.27)

Etapa 1	Etapa 2
Instalar: A braçadeira de tubo com conexão de tubo e outros acessórios é mostrada na figura; Os acessórios do UTT18 usam o tubo sch40 de 1 polegada; Aperte as porcas até 40~45N·M. Depois que as quatro porcas estiverem instaladas, a instalação estará concluída.

Por que nos escolher

Confiabilidade comprovada de engenharia

Nossos produtos são desenvolvidos com base em cenários de aplicação reais, garantindo um desempenho confiável sob condições exigentes.

Padrões rígidos de fabricação

Seguimos rigorosos processos de controle de qualidade, desde a seleção da matéria-prima até a inspeção final, garantindo desempenho consistente do produto.

Experiência em personalização

Oferecemos soluções personalizadas para atender aos requisitos específicos do projeto, incluindo personalização de tamanho, material e tratamento de superfície.

Equipe de suporte profissional

Nossa equipe experiente fornece orientação técnica e serviço ágil, ajudando você a selecionar o produto certo e otimizar a instalação.

Perguntas frequentes

Q1: Quais tamanhos de tubos são compatíveis?

A braçadeira está disponível em vários tamanhos para acomodar diferentes diâmetros de tubos. Tamanhos personalizados também podem ser fornecidos.

Q2: Pode ser usado ao ar livre?

Sim, com acabamento galvanizado ou revestido, apresenta desempenho confiável em ambientes externos e corrosivos.

Q3: É adequado para aplicações sísmicas?

Absolutamente. Foi projetado especificamente para sistemas de contraventamento sísmico lateral, garantindo estabilidade durante vibrações ou terremotos.

Q4: Você oferece personalização?

Sim, oferecemos suporte à personalização de material, tamanho e tratamento de superfície com base nos requisitos do seu projeto.
