Visão geral

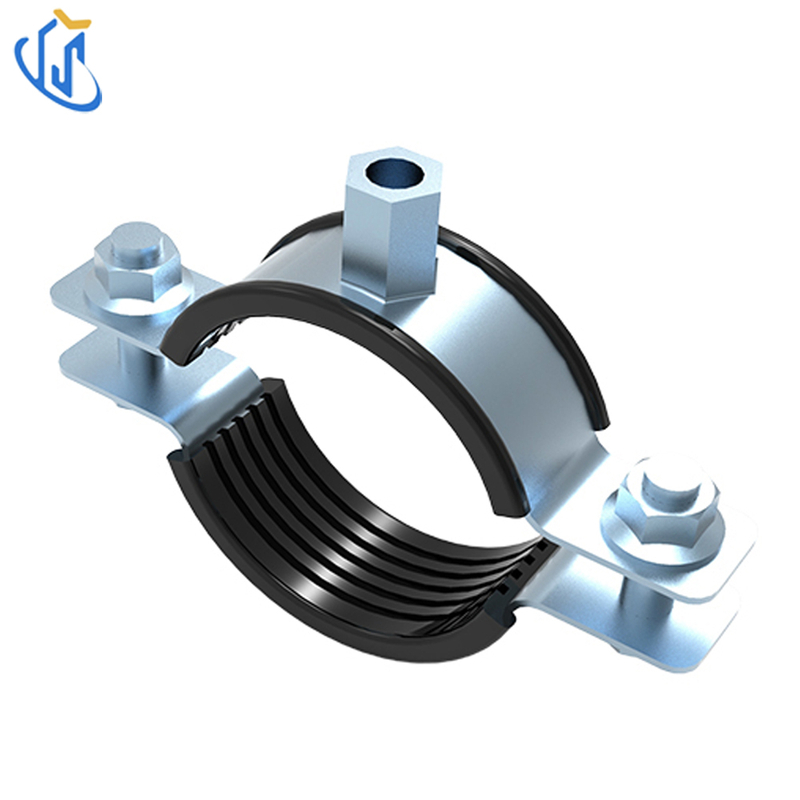

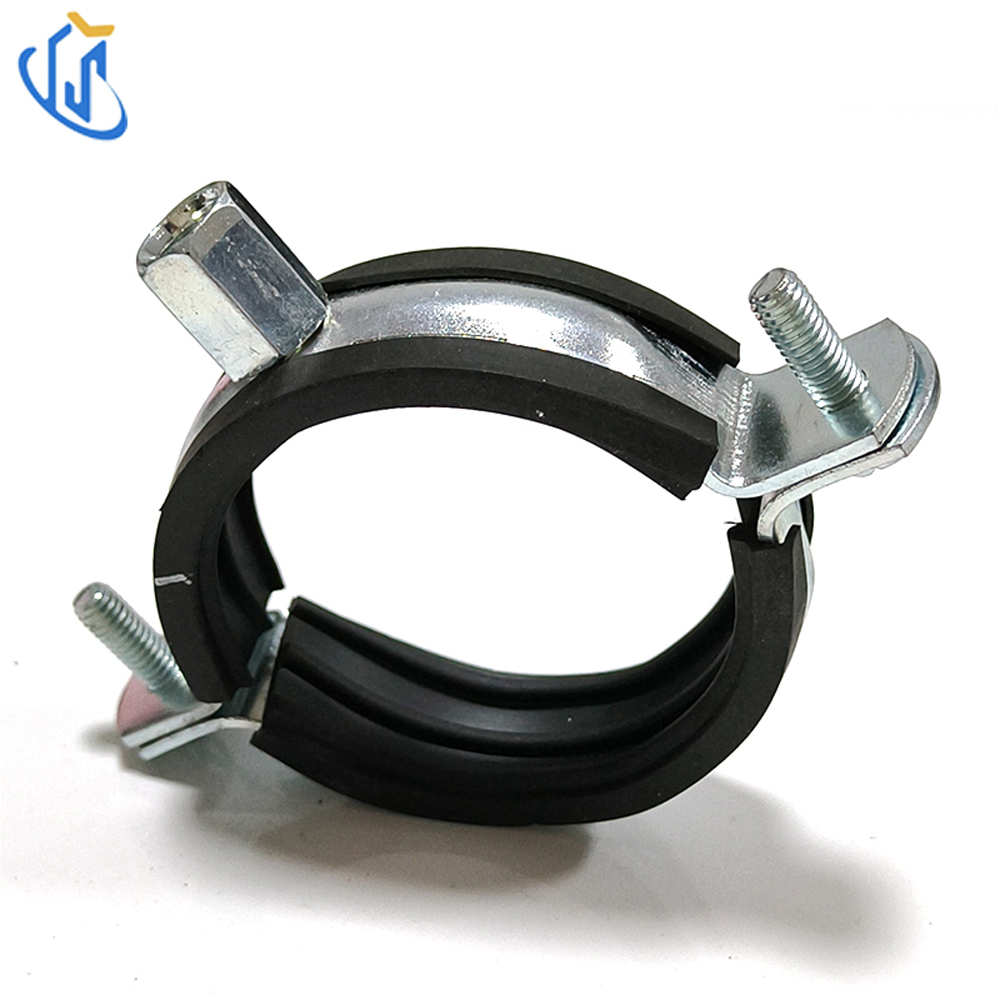

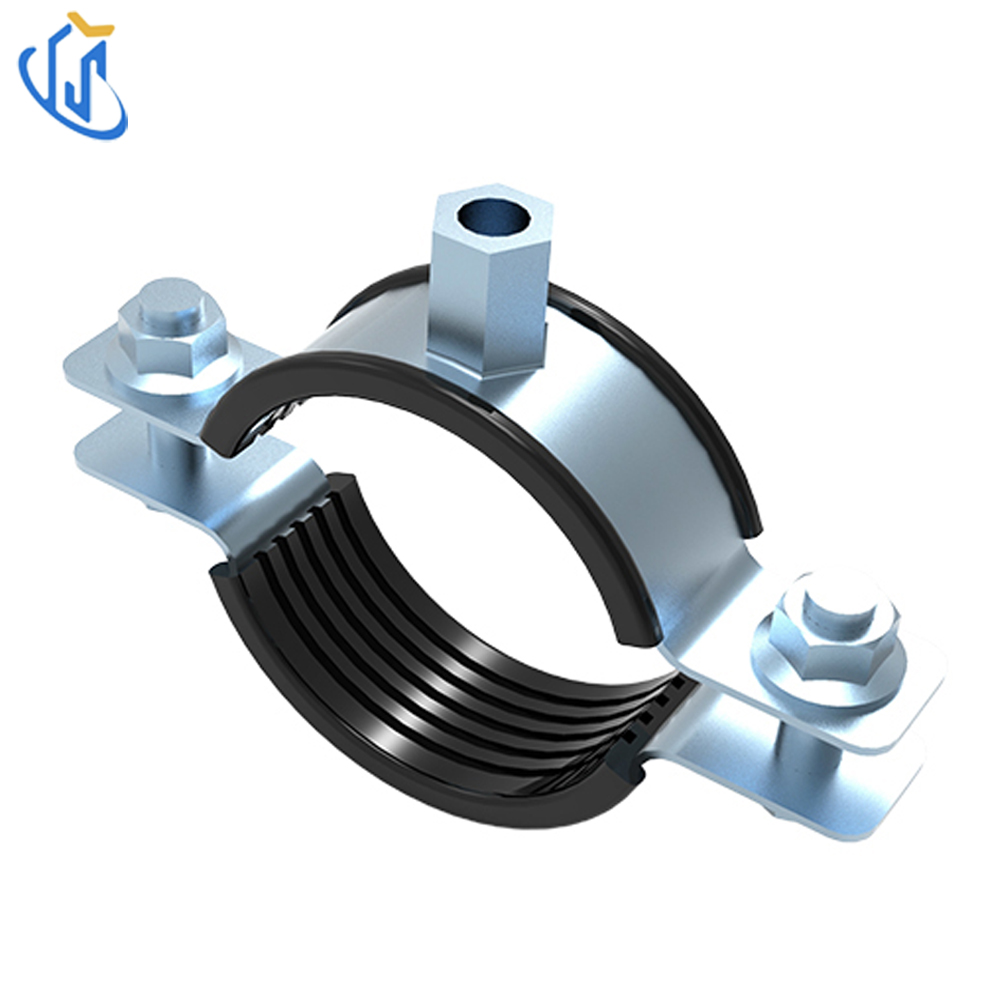

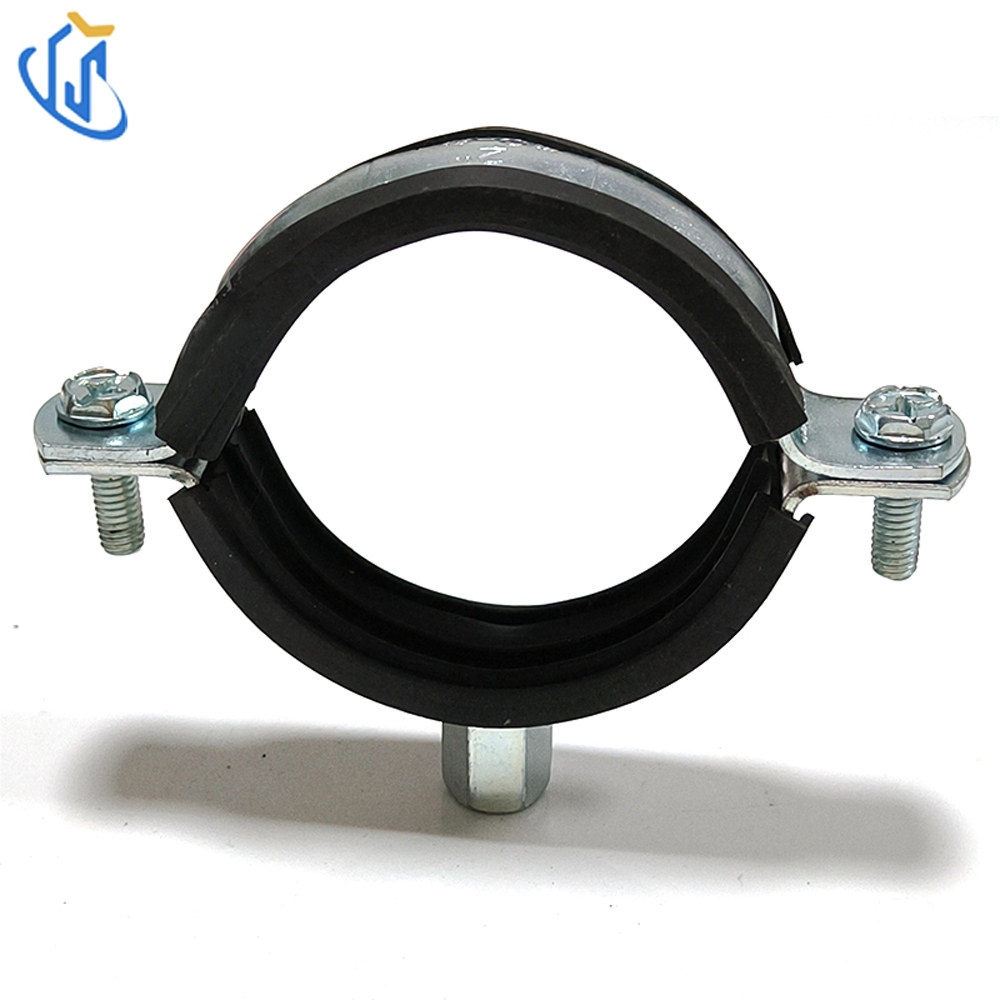

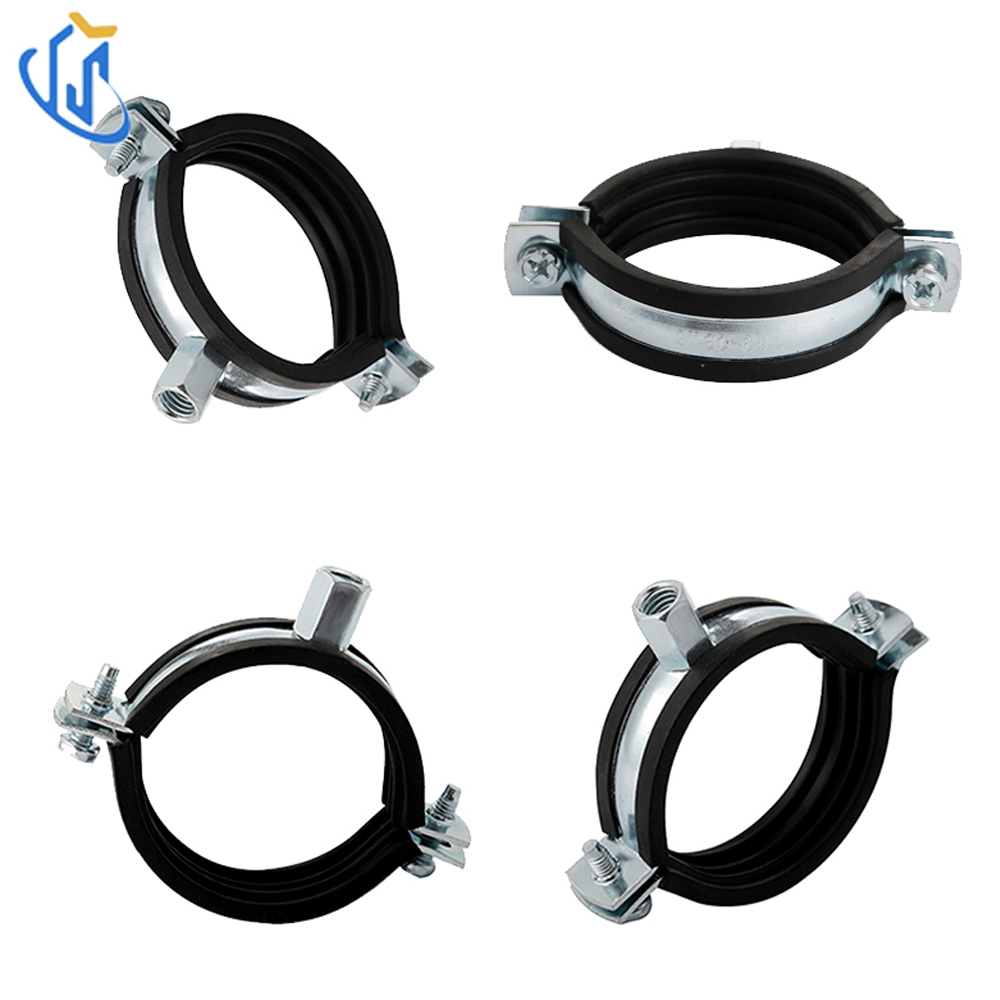

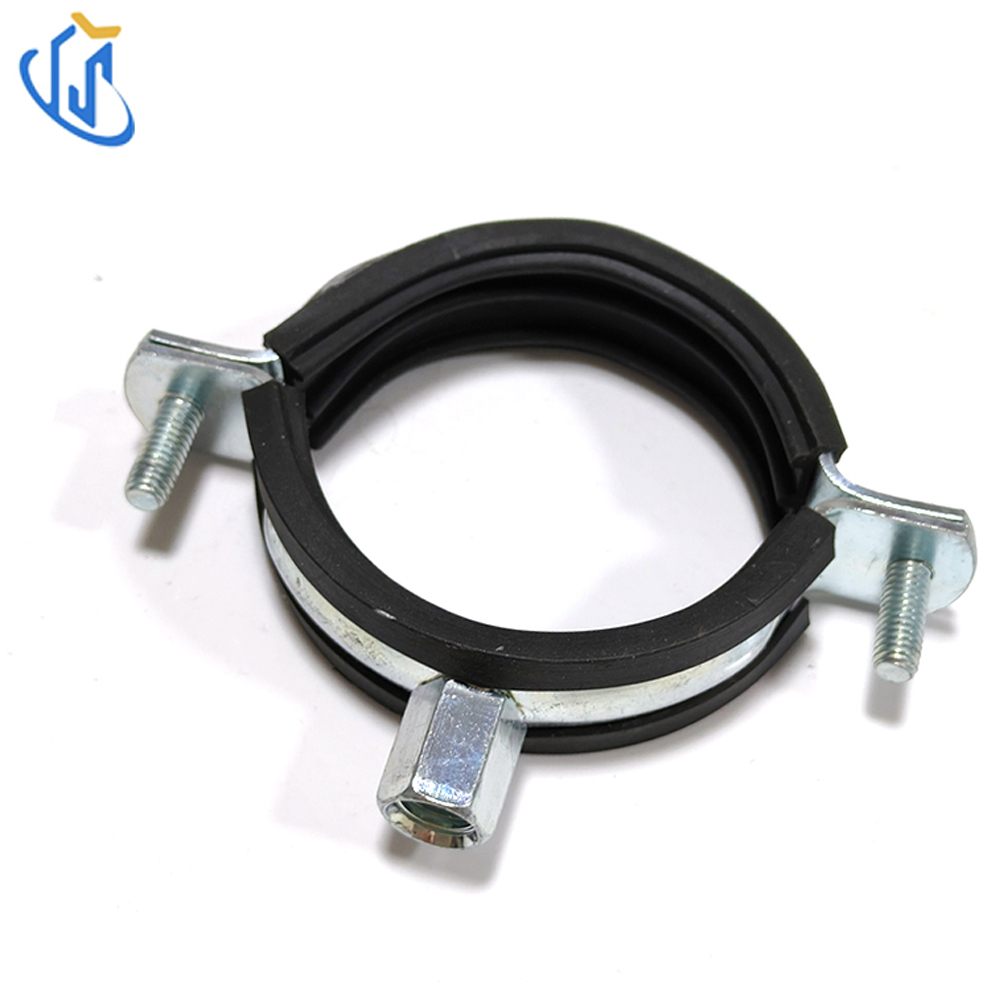

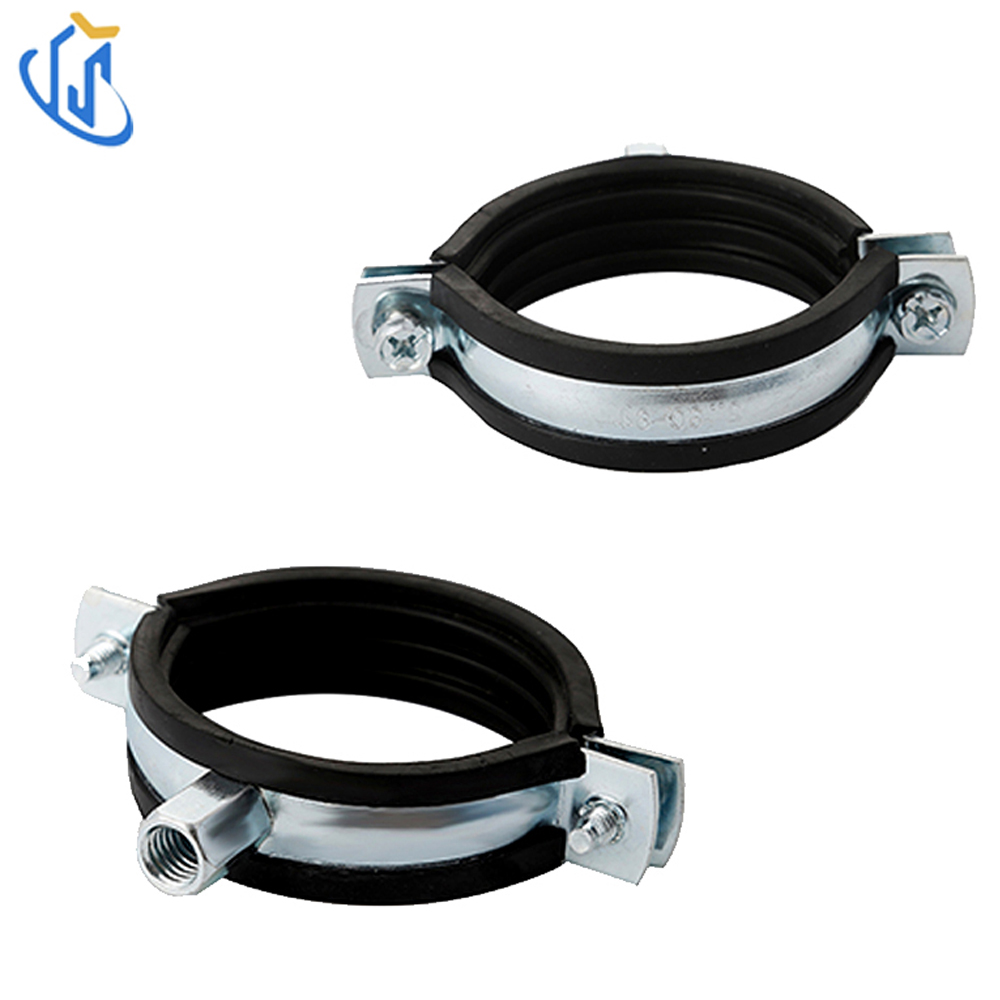

A braçadeira de tubo com amortecimento de borracha UTT61 é um acessório de fixação de tubo dividido de material duplo com revestimento de borracha interno integrado. Duas opções de corpo: aço carbono zincado e aço totalmente inoxidável, equipado com porca soldada combinada M8/M10 e parafuso de travamento lateral M6 para realizar um travamento rápido na instalação. Ampla faixa aplicável de tubo de diâmetro externo de 3/8 a 8 polegadas, especialmente desenvolvido para tubulação interna de água potável, tubulação de aquecimento e instalação fixa de tubulação industrial geral, a camada interna de borracha reduz efetivamente a vibração e o ruído da tubulação e evita arranhões na superfície externa do tubo.
Características principais
Função principal: Prenda água potável e aquecimento/tubo industrial, forro de borracha para antivibração, absorção de choque e proteção da superfície do tubo
Matéria-prima: aço carbono (zincado)/aço inoxidável duas opções
Estrutura interna: forro de almofada de borracha integrado
Especificação de montagem: porca soldada mista m8/m10, parafuso de aperto lateral m6
Faixa de tubo aplicável: 3/8 '~ 8' (15mm ~ 252mm de diâmetro externo)
Especificação da tira : 20mm de largura, Opções de duas espessuras de 1,2 mm/2,0 mm
Vantagem de instalação: Estrutura de travamento rápido para montagem rápida no local

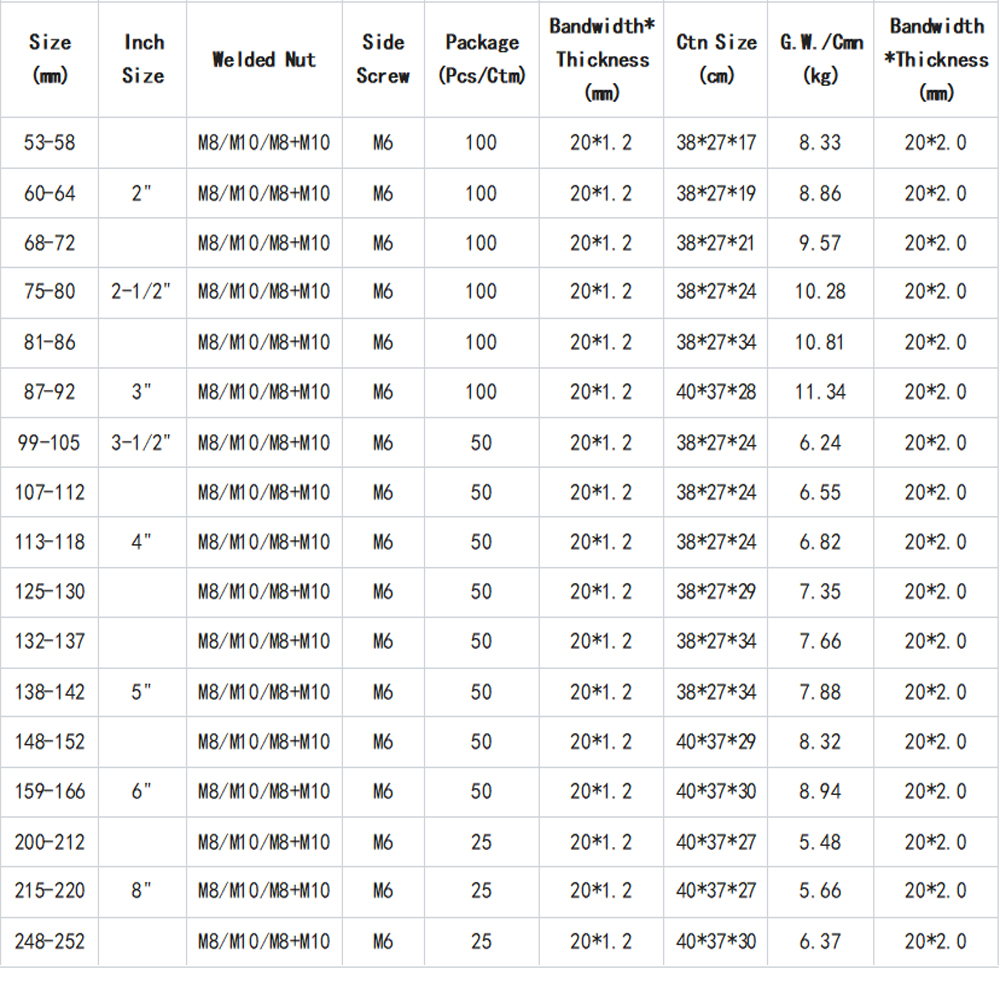

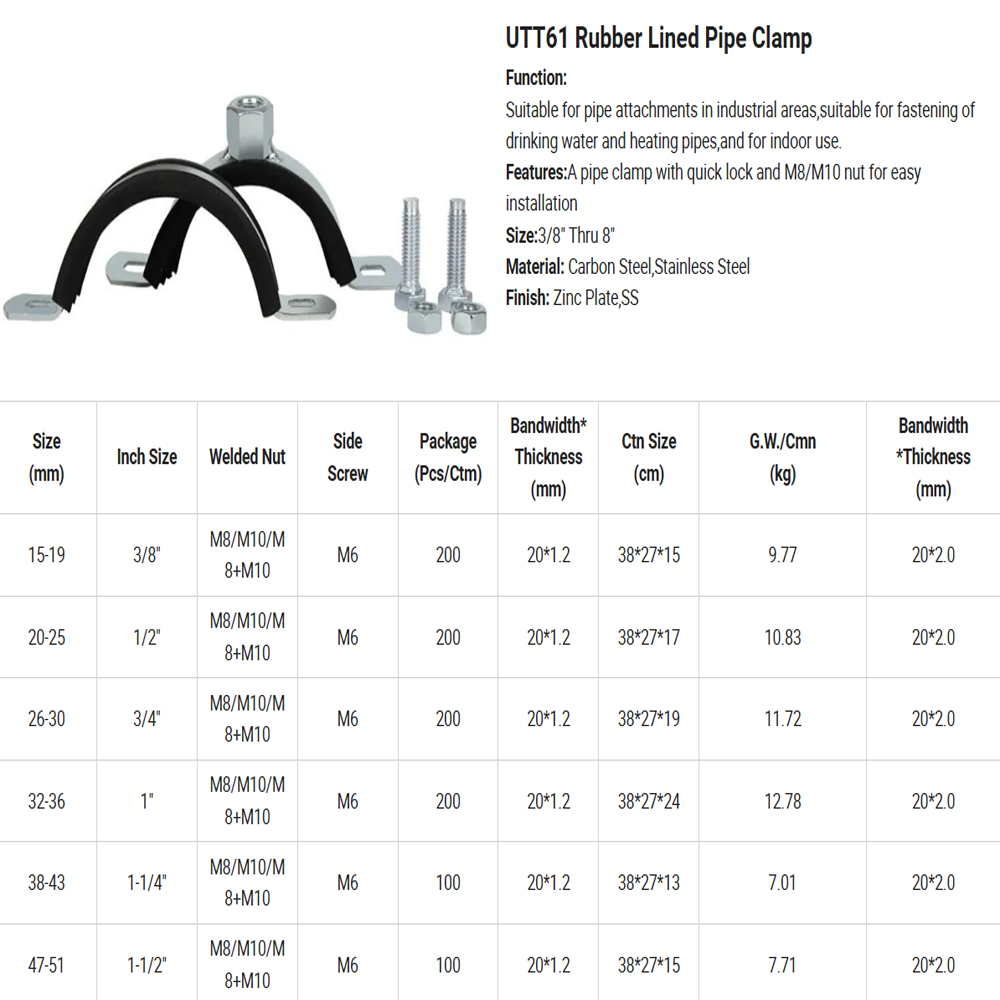

Tabela de parâmetros do produto
| do item |
Especificação |
| Modelo |
Série completa UTT61 |
| Material do corpo |
Aço Carbono Zincado / Aço Inoxidável |
| Acessório Interno |
Forro de borracha antivibração integrado |
| DO aplicável |
15~252mm(3/8'~8') |
| Opção de porca de solda |
M8 / M10 / M8+M10 combinados |
| Parafuso de travamento lateral |
Parafuso sextavado padrão M6 |
| Dimensão da correia |
201,2 mm / 20 2,0 mm |
| Cena de aplicação |
Água potável interna, aquecimento e tubulação industrial |
| Fornecimento de amostra |
Amostras de teste gratuitas para pré-encomenda disponíveis |

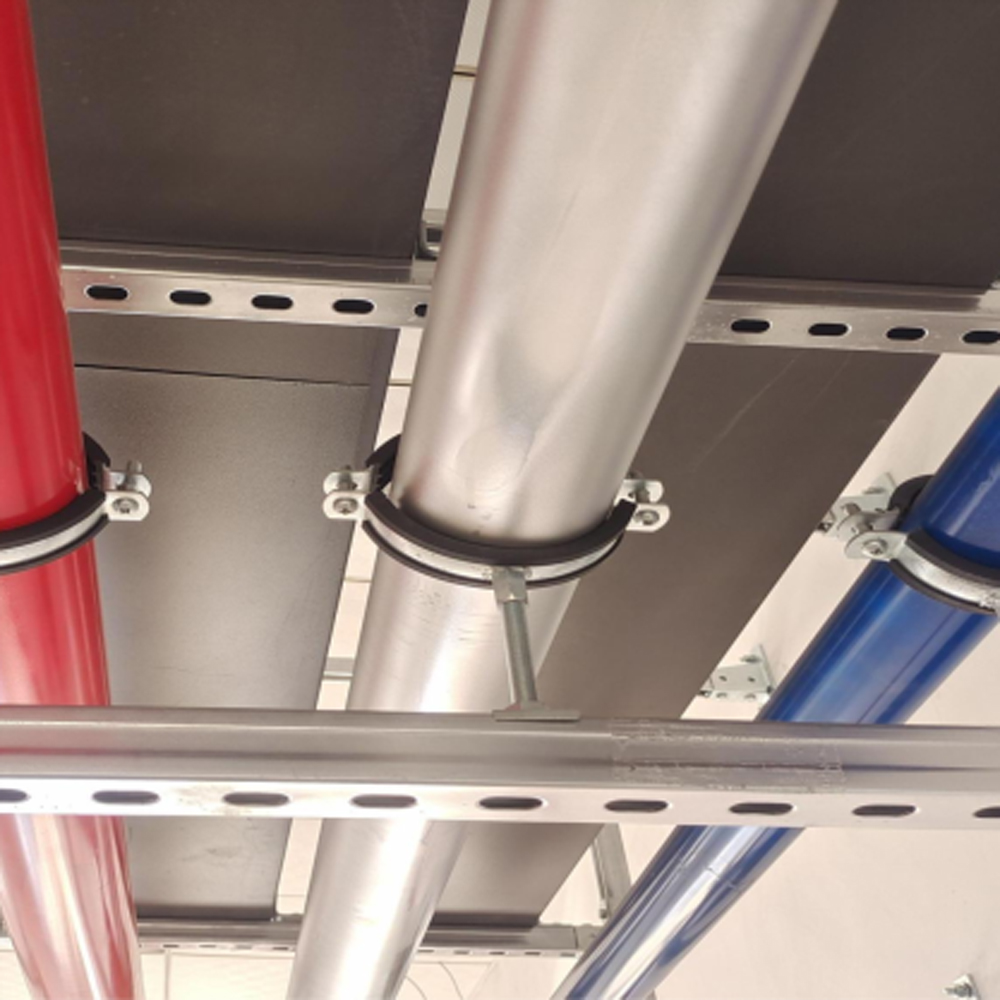

Cenários de aplicação
1. Sistema de água potável: Suporte fixo para tubulação de água potável interna para projetos de encanamento de edifícios residenciais e comerciais.
2.Tubulação de aquecimento: Fixação suspensa para tubos de aquecimento de água quente para eliminar o ruído de vibração de funcionamento.
3. Construção Industrial: Fixação anti-solta de tubulação de equipamento industrial geral para layout de tubulação interna de fábrica.
Guia de instalação passo a passo
1.Selecione o tamanho UTT61 correspondente de acordo com o diâmetro externo do gasoduto.
2. Abra o corpo da braçadeira e enrole o lado interno revestido de borracha bem próximo à parede externa do tubo.
3.Aperte o parafuso lateral M6 preliminarmente para completar o posicionamento rápido de pré-travamento.
4. Pendure através da haste roscada M8/M10 pré-instalada no teto ou canal de aço.
5. Parafuso lateral de aperto final para fixar totalmente o tubo e concluir a instalação.
Conformidade da Indústria
1. Atende às especificações de instalação de tubulações de água potável doméstica e aos padrões internacionais de encanamento comuns.
2. O revestimento de zinco e o aço inoxidável atendem aos requisitos convencionais da indústria anticorrosiva; a borracha de qualidade alimentar atende aos padrões de contato com água potável em ambientes internos.
3.Todos os produtos passam na inspeção dimensional da fábrica e no teste de amostragem de força de fixação antes da entrega.
Principais vantagens do produto
Design de almofada de borracha integrado
Amortece efetivamente a vibração da tubulação, reduz o ruído de operação e evita danos por abrasão na parede externa da tubulação.
Dois materiais de corpo opcionais
Aço carbono zincado para projetos regulares com boa relação custo-benefício, aço inoxidável para ambientes de trabalho úmidos/corrosivos.
Estrutura do parafuso de trava rápida
O parafuso lateral M6 + design de porca pré-soldada reduz bastante o tempo de instalação em campo.
Duas opções de espessura de banda
1,2 mm para tubos finos de carga leve, banda espessada de 2,0 mm para tubulações de grande diâmetro para cargas pesadas.
Ampla cobertura em tamanho real
Especificações completas de tubo pequeno de 3/8'' a tubo grande de 8'' cobrem a maioria dos tamanhos de tubulações de água e aquecimento internas.
Compatibilidade total com a série UTT
Combina perfeitamente com haste roscada UTT, adaptadores de viga e acessórios de tubulação variados para um sistema completo de suporte de tubulação.
Perguntas frequentes
Q1: Qual é o recurso exclusivo do UTT61?
A1: Forro interno de borracha embutido para antivibração e proteção de tubos com estrutura de parafuso lateral de trava rápida.
Q2: Opções de materiais disponíveis?
A2: Aço carbono zincado e aço inoxidável dois tipos para diferentes ambientes.
Q3: Especificação de porca correspondente?
A3: As porcas soldadas suportam três opções M8, M10 e combinadas M8+M10.
Q4: Principais pipelines aplicáveis?
A4: Tubulação de água potável interna, tubulação de aquecimento e várias tubulações industriais comuns.
Q5: Amostra grátis disponível?
A5: Amostras gratuitas de inspeção podem ser fornecidas antes da compra em massa.
