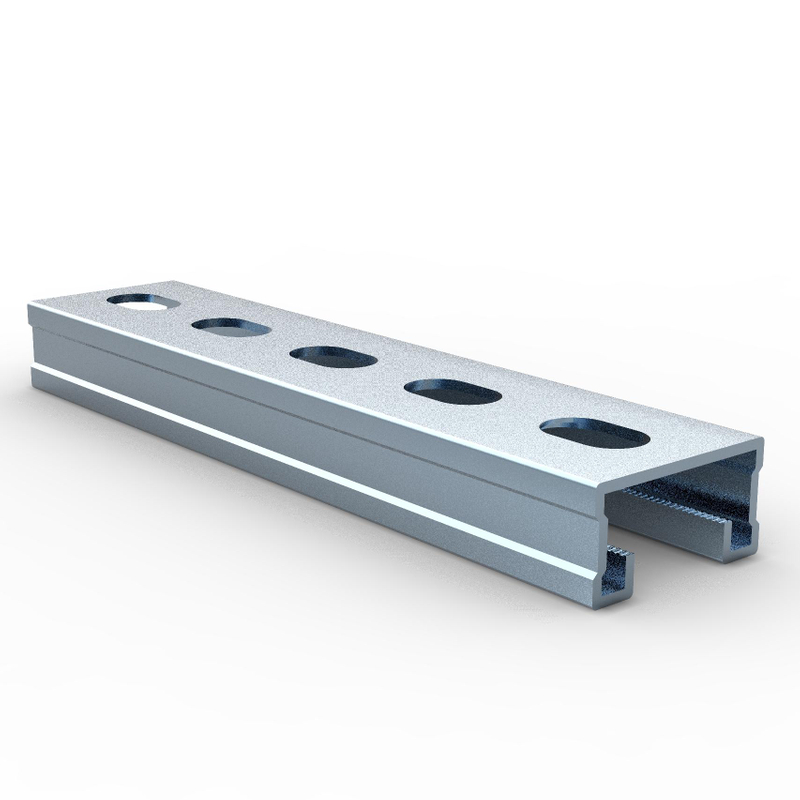

UTT7021
تماما
| المواد: | |
|---|---|
| السطح: | |
| الحجم: | |
| الكمية: | |
الوظيفة:
مناسبة للاستخدام في الدعامات الحاملة الجاهزة وأنظمة التدعيم الزلزالية.
الانتهاء من السطح:
المجلفن بالغمس الساخن / المجلفن بالكهرباء
المواد:
Q235B / لوح مجلفن
الطول:
أطوال مخصصة متاحة عند الطلب
ميزات المنتج:
يعزز تصميم التعزيز المحوري الاستقرار العام لفولاذ القناة.
تعمل الحواف الداخلية المسننة للقناة مع أقفال القناة لتوفير مقاومة للانزلاق ومقاومة الصدمات وسهولة التركيب.
تعمل علامات المقياس المساعدة على سطح القناة على تسهيل التثبيت والمعالجة في الموقع.
توفر الجلفنة بالغمس الساخن بعد التشكيل مقاومة قوية للتآكل ومظهرًا جذابًا.
تركيب سريع وسهل، متوافق مع أنواع مختلفة من أنظمة MEP بما في ذلك أنابيب المياه وقنوات الهواء وحوامل الكابلات.
يتيح التجميع المرن مع الملحقات الأخرى تكوينات مختلفة لنظام الدعم والشماعات والتعديلات في الموقع.
| ملكية | UTT7021 | UTT7041 | UTT7052 | UTT7062 | UTT7072 |
| سمك الجدار ر [م] | 2 | 2 | 2.5 | 2.5 | 2.75 |
| منطقة المقطع العرضي A [مم²] | 175.9131 | 258.6308 | 367.6437 | 417.6437 | 515.476 |
| الوزن [كجم / م] | 1.4793 | 2.1293 | 3.0102 | 3.4031 | 4.184 |
| الطول القياسي [م] | 3/6 | 3/6 | 3/6 | 3/6 | 3/6 |
| قوة الخضوع fyk [N/mm²] | 300 | 290 | 300 | 295 | 290 |
| إجهاد الشد المسموح به [N/mm²] | 195 | 188.5 | 195 | 191.75 | 188.5 |
| إجهاد القص المسموح به [N/mm²] | 112.5 | 108.75 | 112.5 | 110.625 | 108.75 |
| معامل المرونة [كيلو نيوتن / مم²] | 210 | 210 | 210 | 210 | 210 |
| معامل القص [كيلو نيوتن / مم²] | 81 | 81 | 81 | 81 | 81 |
| المسافة إلى فتحة الفتح e₁ [مم] | 10.8425 | 210812 | 26.5721 | 31.5584 | 36.6436 |
| المسافة إلى الفتحة الخلفية e₂ [مم] | -9.7575 | -20.2188 | -25.4279 | -30.4416 | -35.3564 |
| المسافة إلى محور القص zm (A of G) [مم] | -20.5 | 40 | -51.8 | -61.758 | -71.1 |
| لحظة القصور الذاتي Iy [cm⁴] | 0.9575 | 5.5808 | 11.834 | 18.658 | 29.6984 |
| معامل القسم Wy1 [cm³] | 0.8831 | 2.6473 | 4.4535 | 5.9122 | 8.1047 |
| معامل القسم Wy2 [cm³] | 0.9813 | 2.7602 | 4.6539 | 6.1291 | 8.3997 |
| نصف قطر الدوران ري [سم] | 0.7378 | 1.469 | 1.7941 | 2.1136 | 2.4003 |
| عزم الانحناء المسموح به [Nm] | 172.2043 | 499.0101 | 868.441 | 1133.6668 | 1527.7282 |
| لحظة القصور الذاتي Iz [cm⁴] | 4.6272 | 7.6806 | 11.1749 | 13.0593 | 15.9046 |
| معامل القسم Wz1 [cm³] | 2.2408 | 3.7194 | 5.4115 | 6.3241 | 7.702 |
| معامل القسم Wz [cm³] | 2.2964 | 3.8117 | 5.5458 | 6.481 | 7.8931 |
| نصف قطر الدوران rz [سم] | 1.6219 | 1.7233 | 1.7434 | 1.7683 | 1.7565 |
| فترة | UTT7021 41*21*20 | UTT7041 41*41*20 | UTT7052 41*52*25 | UTT7062 41*62*25 | UTT7072 41*72*25 | |||||
| لتر (مم) | F (كيلو نيوتن) ماكس. | إف (مم) لتر/200 | F (كيلو نيوتن) ماكس. | إف (مم) لتر/200 | F (كيلو نيوتن) ماكس. | إف (مم) لتر/200 | F (كيلو نيوتن) ماكس. | إف (مم) لتر/200 | F (كن) ماكس. | إف (مم) لتر/200 |
| 250 | 2.72 | 0.54 | 8.13 | 0.28 | 13.70 | 0.23 | 20.90 | 0.22 | 24.96 | 0.17 |
| 500 | 136.00 | 2.16 | 4.06 | 1.13 | 6.85 | 0.91 | 10.45 | 0.89 | 12.48 | 0.66 |
| 750 | 0.70 | 3.75 | 2.71 | 2.54 | 4.57 | 2.04 | 6.97 | 2.00 | 008 | 1.49 |
| 1000 | 0.39 | 5.00 | 2.03 | 4.53 | 3.42 | 3.63 | 5.22 | 3.56 | 6.24 | 2.65 |
| 1250 | 0.25 | 6.25 | 1.44 | 6.25 | 2.74 | 5.67 | 4.18 | 5.57 | 4.99 | 4.14 |
| 1500 | 0.18 | 7.50 | 1.00 | 7.50 | 2.10 | 7.50 | 2.96 | 7.50 | 4.16 | 5.94 |
| 1750 | 0.13 | 8.75 | 0.73 | 8.75 | 1.54 | 8.75 | 2.18 | 8.75 | 3.57 | 8.12 |
| 2000 | 0.10 | 10.00 | 0.56 | 10.00 | 1.18 | 10.00 | 1.67 | 10.00 | 2.94 | 10.00 |
| 2250 | 0.08 | 11.25 | 0.44 | 11.25 | 0.93 | 11.25 | 1.32 | 11.25 | 2.32 | 11.25 |
| 2500 | 0.06 | 12.50 | 0.36 | 12.50 | 0.76 | 12.50 | 1.07 | 12.50 | 1.88 | 12.50 |
| 2750 | 0.05 | 13.75 | 0.30 | 13.75 | 0.62 | 13.75 | 0.88 | 13.75 | 1.56 | 13.75 |
| 3000 | 0.04 | 15.00 | 0.25 | 15.00 | 0.52 | 15.00 | 0.74 | 15.00 | 1.31 | 15.00 |
| 3250 | 0.04 | 16.25 | 0.21 | 16.25 | 0.45 | 16.25 | 0.63 | 16.25 | 1.11 | 16.25 |
| 3500 | 0.03 | 17.50 | 0.18 | 17.50 | 0.39 | 17.50 | 0.54 | 17.50 | 001 | 17.50 |
| 3750 | 0.03 | 18.75 | 0.16 | 18.75 | 0.34 | 18.75 | 0.47 | 18.50 | 0.84 | 18.75 |
| 4000 | 0.02 | 20.00 | 0.14 | 20.00 | 0.30 | 20.00 | 0.42 | 20.00 | 0.74 | 20.00 |
