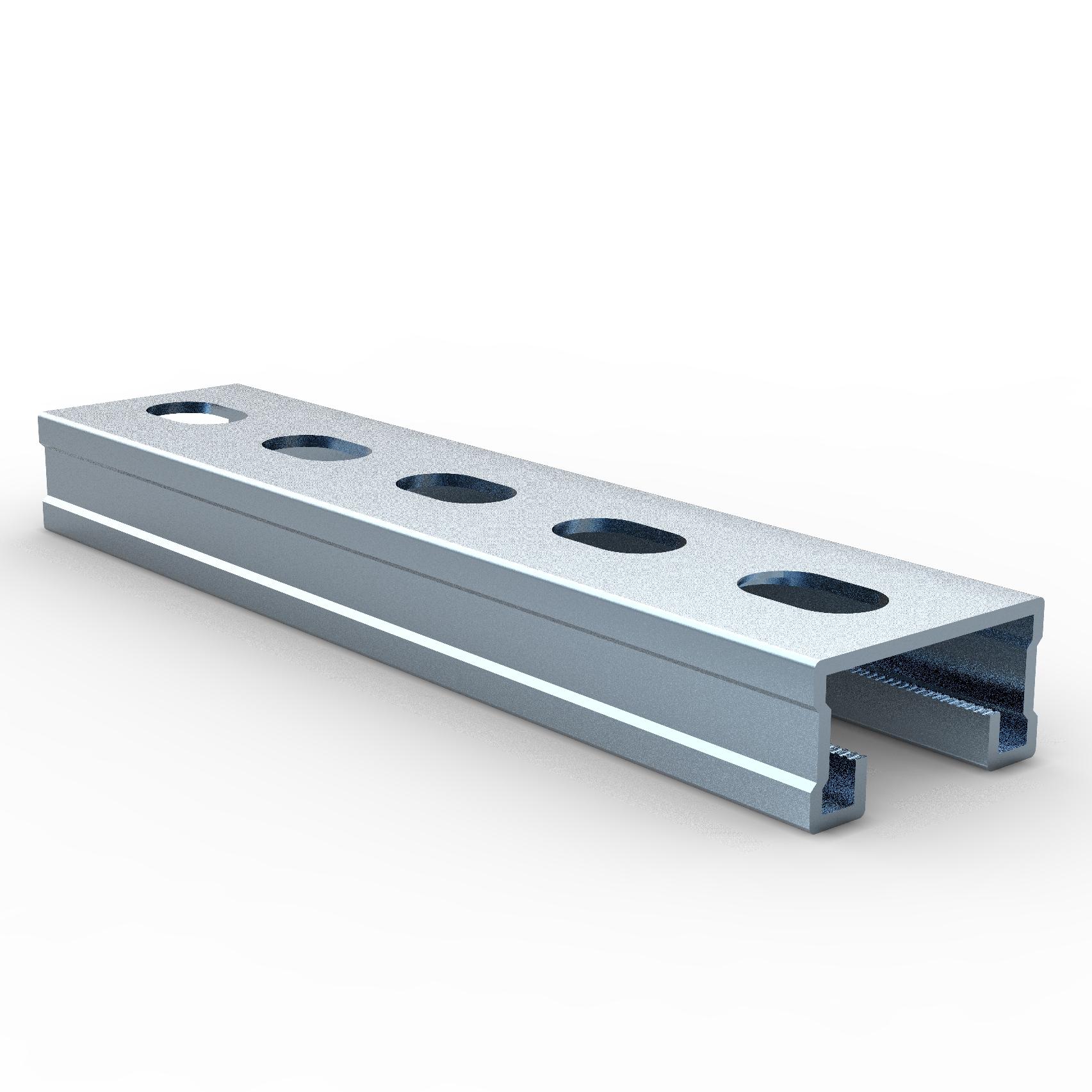

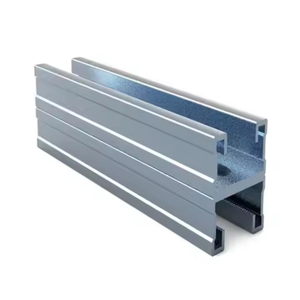

UTT7021
ASSOLUTAMENTE
| Materiale: | |
|---|---|
| Superficie: | |
| Dimensioni: | |
| Quantità: | |
Funzione:
Adatto per l'uso in supporti portanti prefabbricati e sistemi di rinforzo sismico.
Finitura superficiale:
zincato a caldo / elettrozincato
Materiale:
Q235B / lamiera zincata
Lunghezza:
Lunghezze personalizzate disponibili su richiesta
Caratteristiche del prodotto:
Il design del rinforzo assiale migliora la stabilità complessiva dell'acciaio del canale.
I bordi interni seghettati del canale funzionano con dispositivi di bloccaggio del canale per fornire antiscivolo, resistenza agli urti e facilità di installazione.
I contrassegni di scala ausiliari sulla superficie del canale facilitano l'installazione e la lavorazione in loco.
La zincatura a caldo post-formatura offre una forte resistenza alla corrosione e un aspetto attraente.
Installazione semplice e veloce, compatibile con vari tipi di sistemi MEP tra cui tubi dell'acqua, condotti dell'aria e passerelle per cavi.
L'assemblaggio flessibile con altri accessori consente varie configurazioni di supporti e sistemi di sospensione e regolazioni in loco.
| Proprietà | UTT7021 | UTT7041 | UTT7052 | UTT7062 | UTT7072 |
| Spessore parete t [m] | 2 | 2 | 2.5 | 2.5 | 2.75 |
| Area della sezione trasversale A [mm²] | 175.9131 | 258.6308 | 367.6437 | 417.6437 | 515.476 |
| Peso [kg/m] | 1.4793 | 2.1293 | 3.0102 | 3.4031 | 4.184 |
| Lunghezza standard [m] | 3/6 | 3/6 | 3/6 | 3/6 | 3/6 |
| Carico di snervamento fyk [N/mm²] | 300 | 290 | 300 | 295 | 290 |
| Sollecitazione di trazione ammissibile [N/mm²] | 195 | 188.5 | 195 | 191.75 | 188.5 |
| Sollecitazione di taglio ammissibile [N/mm²] | 112.5 | 108.75 | 112.5 | 110.625 | 108.75 |
| Modulo elastico [kN/mm²] | 210 | 210 | 210 | 210 | 210 |
| Modulo di taglio [kN/mm²] | 81 | 81 | 81 | 81 | 81 |
| Distanza dall'apertura della fessura e₁ [mm] | 10.8425 | 210812 | 26.5721 | 31.5584 | 36.6436 |
| Distanza dal retro della fessura e₂ [mm] | -9.7575 | -20.2188 | -25.4279 | -30.4416 | -35.3564 |
| Distanza dall'asse di taglio zm (A di G) [mm] | -20.5 | 40 | -51.8 | -61.758 | -71.1 |
| Momento d'inerzia Iy [cm⁴] | 0.9575 | 5.5808 | 11.834 | 18.658 | 29.6984 |
| Sezione Modulo Wy1 [cm³] | 0.8831 | 2.6473 | 4.4535 | 5.9122 | 8.1047 |
| Sezione Modulo Wy2 [cm³] | 0.9813 | 2.7602 | 4.6539 | 6.1291 | 8.3997 |
| Raggio di rotazione ry [cm] | 0.7378 | 1.469 | 1.7941 | 2.1136 | 2.4003 |
| Momento flettente ammissibile My [Nm] | 172.2043 | 499.0101 | 868.441 | 1133.6668 | 1527.7282 |
| Momento d'inerzia Iz [cm⁴] | 4.6272 | 7.6806 | 11.1749 | 13.0593 | 15.9046 |
| Sezione Modulo Wz1 [cm³] | 2.2408 | 3.7194 | 5.4115 | 6.3241 | 7.702 |
| Sezione Modulo Wz [cm³] | 2.2964 | 3.8117 | 5.5458 | 6.481 | 7.8931 |
| Raggio di rotazione rz [cm] | 1.6219 | 1.7233 | 1.7434 | 1.7683 | 1.7565 |
| Durata | UTT702141*21*20 | UTT704141*41*20 | UTT705241*52*25 | UTT706241*62*25 | UTT707241*72*25 | |||||
| L(mm) | F(kN)max. | F(mm)L/200 | F(kN)max. | F(mm)L/200 | F(kN)max. | F(mm)L/200 | F(kN)max. | F(mm)L/200 | F(KN)max. | F(mm)L/200 |
| 250 | 2.72 | 0.54 | 8.13 | 0.28 | 13.70 | 0.23 | 20.90 | 0.22 | 24.96 | 0.17 |
| 500 | 136.00 | 2.16 | 4.06 | 1.13 | 6.85 | 0.91 | 10.45 | 0.89 | 12.48 | 0.66 |
| 750 | 0.70 | 3.75 | 2.71 | 2.54 | 4.57 | 2.04 | 6.97 | 2.00 | 008 | 1.49 |
| 1000 | 0.39 | 5.00 | 2.03 | 4.53 | 3.42 | 3.63 | 5.22 | 3.56 | 6.24 | 2.65 |
| 1250 | 0.25 | 6.25 | 1.44 | 6.25 | 2.74 | 5.67 | 4.18 | 5.57 | 4.99 | 4.14 |
| 1500 | 0.18 | 7.50 | 1.00 | 7.50 | 2.10 | 7.50 | 2.96 | 7.50 | 4.16 | 5.94 |
| 1750 | 0.13 | 8.75 | 0.73 | 8.75 | 1.54 | 8.75 | 2.18 | 8.75 | 3.57 | 8.12 |
| 2000 | 0.10 | 10.00 | 0.56 | 10.00 | 1.18 | 10.00 | 1.67 | 10.00 | 2.94 | 10.00 |
| 2250 | 0.08 | 11.25 | 0.44 | 11.25 | 0.93 | 11.25 | 1.32 | 11.25 | 2.32 | 11.25 |
| 2500 | 0.06 | 12.50 | 0.36 | 12.50 | 0.76 | 12.50 | 1.07 | 12.50 | 1.88 | 12.50 |
| 2750 | 0.05 | 13.75 | 0.30 | 13.75 | 0.62 | 13.75 | 0.88 | 13.75 | 1.56 | 13.75 |
| 3000 | 0.04 | 15.00 | 0.25 | 15.00 | 0.52 | 15.00 | 0.74 | 15.00 | 1.31 | 15.00 |
| 3250 | 0.04 | 16.25 | 0.21 | 16.25 | 0.45 | 16.25 | 0.63 | 16.25 | 1.11 | 16.25 |
| 3500 | 0.03 | 17.50 | 0.18 | 17.50 | 0.39 | 17.50 | 0.54 | 17.50 | 001 | 17.50 |
| 3750 | 0.03 | 18.75 | 0.16 | 18.75 | 0.34 | 18.75 | 0.47 | 18.50 | 0.84 | 18.75 |
| 4000 | 0.02 | 20.00 | 0.14 | 20.00 | 0.30 | 20.00 | 0.42 | 20.00 | 0.74 | 20.00 |
