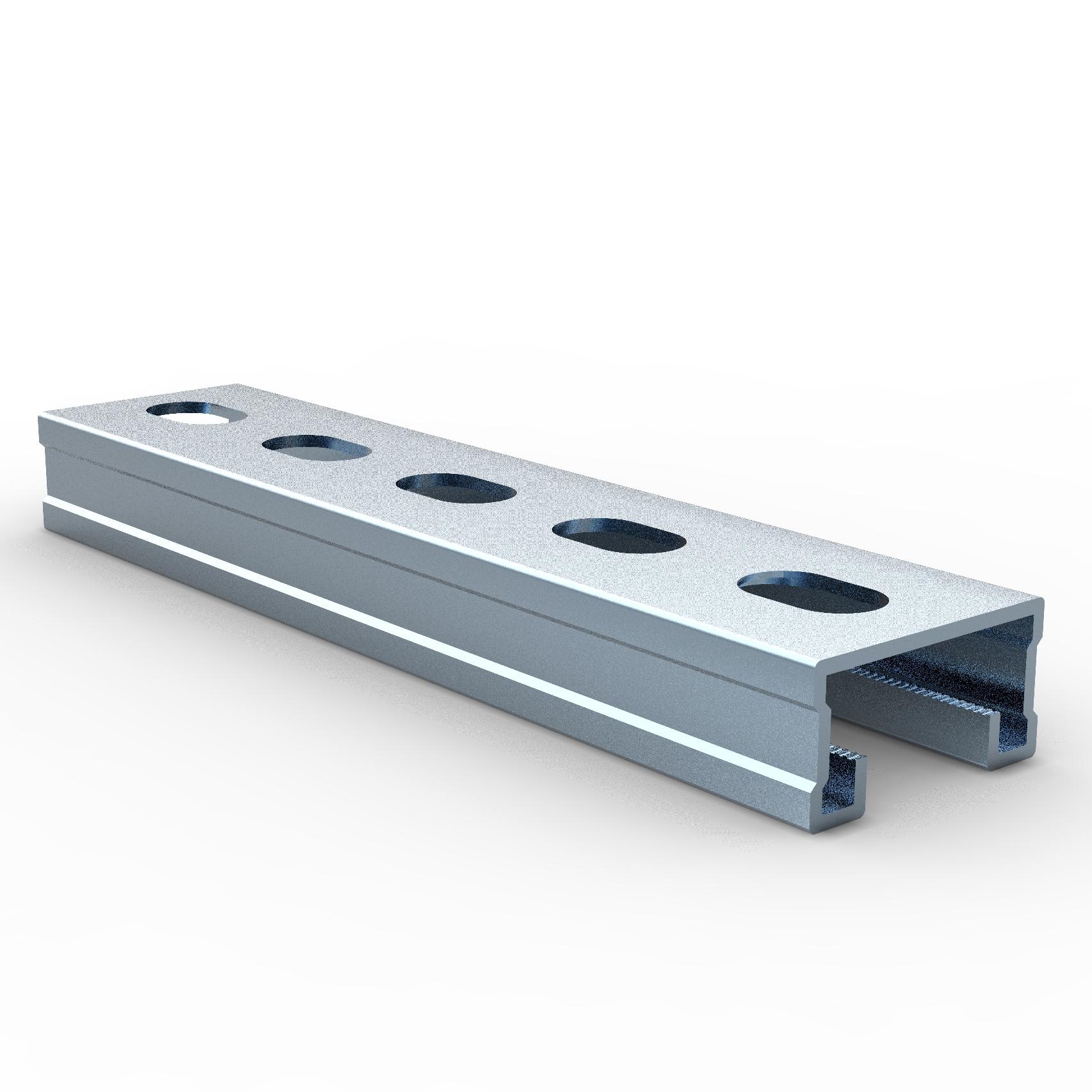

UTT7021
KESİNLİKLE
| Malzeme: | |
|---|---|
| Yüzey: | |
| Boyut: | |
| Adet: | |
Fonksiyonu:
Prefabrik taşıyıcı desteklerde ve sismik destek sistemlerinde kullanıma uygundur.
Yüzey İşlem:
Sıcak daldırma galvanizli / Elektro galvanizli
Malzeme:
Q235B / Galvanizli Sac
Uzunluk:
Talep üzerine özel uzunluklar mevcuttur
Ürün Özellikleri:
Eksenel takviye tasarımı kanal çeliğinin genel stabilitesini artırır.
Kanalın tırtıklı iç kenarları kanal kilitleriyle birlikte çalışarak kaymazlık, darbe dayanımı ve montaj kolaylığı sağlar.
Kanal yüzeyindeki yardımcı ölçek işaretleri, yerinde kurulum ve işlemeyi kolaylaştırır.
Post-forming sıcak daldırma galvanizleme, güçlü korozyon direnci ve çekici bir görünüm sunar.
Hızlı ve kolay kurulum; su boruları, hava kanalları ve kablo kanalları dahil olmak üzere çeşitli MEP sistemleriyle uyumludur.
Diğer aksesuarlarla esnek montaj, çeşitli destek ve askı sistemi konfigürasyonlarına ve yerinde ayarlamalara olanak tanır.
| Mülk | UTT7021 | UTT7041 | UTT7052 | UTT7062 | UTT7072 |
| Et Kalınlığı t [m] | 2 | 2 | 2.5 | 2.5 | 2.75 |
| Kesit Alanı A [mm²] | 175.9131 | 258.6308 | 367.6437 | 417.6437 | 515.476 |
| Ağırlık [kg/m] | 1.4793 | 2.1293 | 3.0102 | 3.4031 | 4.184 |
| Standart Uzunluk [m] | 3/6 | 3/6 | 3/6 | 3/6 | 3/6 |
| Akma Dayanımı fyk [N/mm²] | 300 | 290 | 300 | 295 | 290 |
| İzin Verilen Çekme Gerilimi [N/mm²] | 195 | 188.5 | 195 | 191.75 | 188.5 |
| İzin Verilen Kayma Gerilimi [N/mm²] | 112.5 | 108.75 | 112.5 | 110.625 | 108.75 |
| Elastik Modül [kN/mm²] | 210 | 210 | 210 | 210 | 210 |
| Kayma Modülü [kN/mm²] | 81 | 81 | 81 | 81 | 81 |
| Yuva Açıklığına Uzaklık e₁ [mm] | 10.8425 | 210812 | 26.5721 | 31.5584 | 36.6436 |
| Yuva Arkasına Mesafe e₂ [mm] | -9.7575 | -20.2188 | -25.4279 | -30.4416 | -35.3564 |
| Kesme Eksenine Uzaklık zm (A / G) [mm] | -20.5 | 40 | -51.8 | -61.758 | -71.1 |
| Atalet Momenti Iy [cm⁴] | 0.9575 | 5.5808 | 11.834 | 18.658 | 29.6984 |
| Kesit Modülü Wy1 [cm³] | 0.8831 | 2.6473 | 4.4535 | 5.9122 | 8.1047 |
| Kesit Modülü Wy2 [cm³] | 0.9813 | 2.7602 | 4.6539 | 6.1291 | 8.3997 |
| Dönme Yarıçapı ry [cm] | 0.7378 | 1.469 | 1.7941 | 2.1136 | 2.4003 |
| İzin Verilen Eğilme Momenti My [Nm] | 172.2043 | 499.0101 | 868.441 | 1133.6668 | 1527.7282 |
| Atalet Momenti Iz [cm⁴] | 4.6272 | 7.6806 | 11.1749 | 13.0593 | 15.9046 |
| Kesit Modülü Wz1 [cm³] | 2.2408 | 3.7194 | 5.4115 | 6.3241 | 7.702 |
| Kesit Modülü Wz [cm³] | 2.2964 | 3.8117 | 5.5458 | 6.481 | 7.8931 |
| Dönme Yarıçapı rz [cm] | 1.6219 | 1.7233 | 1.7434 | 1.7683 | 1.7565 |
| Açıklık | UTT7021 41*21*20 | UTT7041 41*41*20 | UTT7052 41*52*25 | UTT7062 41*62*25 | UTT7072 41*72*25 | |||||
| uzunluk(mm) | F(kN)maks. | F(mm)L/200 | F(kN)maks. | F(mm)L/200 | F(kN)maks. | F(mm)L/200 | F(kN)maks. | F(mm)L/200 | F(KN)maks. | F(mm)L/200 |
| 250 | 2.72 | 0.54 | 8.13 | 0.28 | 13.70 | 0.23 | 20.90 | 0.22 | 24.96 | 0.17 |
| 500 | 136.00 | 2.16 | 4.06 | 1.13 | 6.85 | 0.91 | 10.45 | 0.89 | 12.48 | 0.66 |
| 750 | 0.70 | 3.75 | 2.71 | 2.54 | 4.57 | 2.04 | 6.97 | 2.00 | 008 | 1.49 |
| 1000 | 0.39 | 5.00 | 2.03 | 4.53 | 3.42 | 3.63 | 5.22 | 3.56 | 6.24 | 2.65 |
| 1250 | 0.25 | 6.25 | 1.44 | 6.25 | 2.74 | 5.67 | 4.18 | 5.57 | 4.99 | 4.14 |
| 1500 | 0.18 | 7.50 | 1.00 | 7.50 | 2.10 | 7.50 | 2.96 | 7.50 | 4.16 | 5.94 |
| 1750 | 0.13 | 8.75 | 0.73 | 8.75 | 1.54 | 8.75 | 2.18 | 8.75 | 3.57 | 8.12 |
| 2000 | 0.10 | 10.00 | 0.56 | 10.00 | 1.18 | 10.00 | 1.67 | 10.00 | 2.94 | 10.00 |
| 2250 | 0.08 | 11.25 | 0.44 | 11.25 | 0.93 | 11.25 | 1.32 | 11.25 | 2.32 | 11.25 |
| 2500 | 0.06 | 12.50 | 0.36 | 12.50 | 0.76 | 12.50 | 1.07 | 12.50 | 1.88 | 12.50 |
| 2750 | 0.05 | 13.75 | 0.30 | 13.75 | 0.62 | 13.75 | 0.88 | 13.75 | 1.56 | 13.75 |
| 3000 | 0.04 | 15.00 | 0.25 | 15.00 | 0.52 | 15.00 | 0.74 | 15.00 | 1.31 | 15.00 |
| 3250 | 0.04 | 16.25 | 0.21 | 16.25 | 0.45 | 16.25 | 0.63 | 16.25 | 1.11 | 16.25 |
| 3500 | 0.03 | 17.50 | 0.18 | 17.50 | 0.39 | 17.50 | 0.54 | 17.50 | 001 | 17.50 |
| 3750 | 0.03 | 18.75 | 0.16 | 18.75 | 0.34 | 18.75 | 0.47 | 18.50 | 0.84 | 18.75 |
| 4000 | 0.02 | 20.00 | 0.14 | 20.00 | 0.30 | 20.00 | 0.42 | 20.00 | 0.74 | 20.00 |
