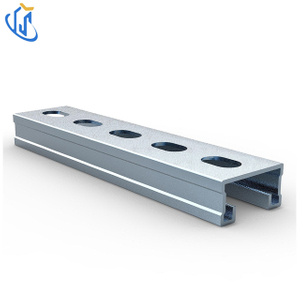

Mõõtetugi kanal – tahke ja piludega, kuumtsingitud teras, seismiliseks kinnituseks ja elektriliseks toeks

Toote ülevaade

Utterly TY Gauge Strut Channel on konstrueeritud suure tugevusega toetamiseks seismilises toestuses, MEP-paigaldistes ja elektrijuhtmesüsteemides. Valmistatud Q235B süsinikterasest ja viimistletud kuumtsinkimisega, tagab see silmapaistva vastupidavuse ja korrosioonikindluse isegi rasketes keskkondades.

Tugikanal on saadaval tahkete ja piludega profiilidena, pakkudes paindlikkust erinevate paigaldusvajaduste jaoks. Ühildub laia valiku liitmike ja pistikutega, on see usaldusväärne valik inseneridele, töövõtjatele ja süsteemiintegraatoritele kogu maailmas.

H2: Põhiomadused ja eelised

Materjali tugevus: Valmistatud Q235B süsinikterasest, tagades suurepärase kandevõime.

Korrosioonikindlus: Kuumtsingitud pind kaitseb rooste eest ja pikendab kasutusiga.

Mitmekülgsed profiilid: paindlikuks paigaldamiseks saadaval nii tahke kui ka piludega kujundusega.

Seismiline vastavus: sobib seismiliste tugirakenduste jaoks, et suurendada konstruktsiooni ohutust.

Lihtne integreerimine: ühildub Utterly TY-liitmike, klambrite ja tarvikutega.

H2: Kasutusalad

Tuletõkketorustiku- ja sprinklersüsteemid

Seismilised tugisüsteemid HVAC- ja MEP-paigaldistele

Elektrijuhtmete ja kaablirennide toed

Tööstusmasinate ja -seadmete paigaldus

Üldehitus- ja terasraamide projektid

Mudel:
UTT7021
Kaubamärk:
TÄIELIKULT

Kogus:
Materjal:	Q235B / tsingitud leht
Pind:	Kuumtsingitud / Elektro-tsingitud
Suurus:	41211,5-2,5 mm
Saadavus:





Küsi järele Lisa ostukorvi

Toote kirjeldus

Funktsioon:
sobib kasutamiseks kokkupandavates kandvates tugedes ja seismilistes tugisüsteemides.

Pinna viimistlus:
kuumtsingitud / elektrotsingitud

Materjal:
Q235B / tsingitud leht

Pikkus:
kohandatud pikkused on saadaval nõudmisel

Toote omadused:

Aksiaalne tugevduskonstruktsioon suurendab kanaliterase üldist stabiilsust.
Kanali sakilised siseservad töötavad koos kanalilukkudega, et tagada libisemisvastane, löögikindlus ja lihtne paigaldus.
Abiskaala märgistused kanali pinnal hõlbustavad kohapealset paigaldamist ja töötlemist.
Vormimisjärgne kuumtsinkimine pakub tugevat korrosioonikindlust ja atraktiivset välimust.
Kiire ja lihtne paigaldamine, mis ühildub erinevat tüüpi MEP-süsteemidega, sealhulgas veetorude, õhukanalite ja kaablirennidega.
Paindlik kokkupanek koos teiste tarvikutega võimaldab erinevaid tugi- ja riputussüsteemide konfiguratsioone ning kohapealseid reguleerimisi.

Kinnisvara	UTT7021	UTT7041	UTT7052	UTT7062	UTT7072
Seina paksus t [m]	2	2	2.5	2.5	2.75
Ristlõike pindala A [mm²]	175.9131	258.6308	367.6437	417.6437	515.476
Kaal [kg/m]	1.4793	2.1293	3.0102	3.4031	4.184
Standardpikkus [m]	3/6	3/6	3/6	3/6	3/6
Tootlikkuse tugevus fyk [N/mm²]	300	290	300	295	290
Lubatud tõmbepinge [N/mm²]	195	188.5	195	191.75	188.5
Lubatud nihkepinge [N/mm²]	112.5	108.75	112.5	110.625	108.75
Elastsusmoodul [kN/mm²]	210	210	210	210	210
Nihkemoodul [kN/mm²]	81	81	81	81	81
Kaugus pilu avamiseni e₁ [mm]	10.8425	210812	26.5721	31.5584	36.6436
Kaugus pilu tagumise osani e₂ [mm]	-9.7575	-20.2188	-25.4279	-30.4416	-35.3564
Kaugus nihketeljeni zm (A/G) [mm]	-20.5	40	-51.8	-61.758	-71.1
Inertsimoment Iy [cm⁴]	0.9575	5.5808	11.834	18.658	29.6984
Sektsioon Modulus Wy1 [cm³]	0.8831	2.6473	4.4535	5.9122	8.1047
Sektsioon Modulus Wy2 [cm³]	0.9813	2.7602	4.6539	6.1291	8.3997
Pöörlemisraadius ry [cm]	0.7378	1.469	1.7941	2.1136	2.4003
Lubatud paindemoment Minu [Nm]	172.2043	499.0101	868.441	1133.6668	1527.7282
Inertsimoment Iz [cm⁴]	4.6272	7.6806	11.1749	13.0593	15.9046
Sektsiooni moodul Wz1 [cm³]	2.2408	3.7194	5.4115	6.3241	7.702
Sektsiooni moodul Wz [cm³]	2.2964	3.8117	5.5458	6.481	7.8931
Pöörlemisraadius rz [cm]	1.6219	1.7233	1.7434	1.7683	1.7565

Span	UTT7021 412120		UTT7041 414120		UTT7052 415225		UTT7062 416225		UTT7072 417225
L(mm)	F(kN)max.	F(mm)L/200	F(kN)max.	F(mm)L/200	F(kN)max.	F(mm)L/200	F(kN)max.	F(mm)L/200	F(KN)max.	F(mm)L/200
250	2.72	0.54	8.13	0.28	13.70	0.23	20.90	0.22	24.96	0.17
500	136.00	2.16	4.06	1.13	6.85	0.91	10.45	0.89	12.48	0.66
750	0.70	3.75	2.71	2.54	4.57	2.04	6.97	2.00	008	1.49
1000	0.39	5.00	2.03	4.53	3.42	3.63	5.22	3.56	6.24	2.65
1250	0.25	6.25	1.44	6.25	2.74	5.67	4.18	5.57	4.99	4.14
1500	0.18	7.50	1.00	7.50	2.10	7.50	2.96	7.50	4.16	5.94
1750	0.13	8.75	0.73	8.75	1.54	8.75	2.18	8.75	3.57	8.12
2000	0.10	10.00	0.56	10.00	1.18	10.00	1.67	10.00	2.94	10.00
2250	0.08	11.25	0.44	11.25	0.93	11.25	1.32	11.25	2.32	11.25
2500	0.06	12.50	0.36	12.50	0.76	12.50	1.07	12.50	1.88	12.50
2750	0.05	13.75	0.30	13.75	0.62	13.75	0.88	13.75	1.56	13.75
3000	0.04	15.00	0.25	15.00	0.52	15.00	0.74	15.00	1.31	15.00
3250	0.04	16.25	0.21	16.25	0.45	16.25	0.63	16.25	1.11	16.25
3500	0.03	17.50	0.18	17.50	0.39	17.50	0.54	17.50	001	17.50
3750	0.03	18.75	0.16	18.75	0.34	18.75	0.47	18.50	0.84	18.75
4000	0.02	20.00	0.14	20.00	0.30	20.00	0.42	20.00	0.74	20.00
