UTT7021
PILNĪGI
| Materiāls: | |
|---|---|
| Virsma: | |
| Izmērs: | |
| Daudzums: | |
Piemērots lietošanai saliekamos nesošos balstos un seismisko stiprinājumu sistēmās.
Karsti cinkots / Elektrocinkots
Q235B / cinkota loksne
Pielāgoti garumi pieejami pēc pieprasījuma

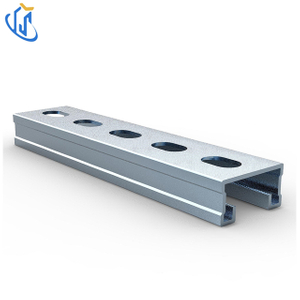

Aksiālā stiegrojuma konstrukcija uzlabo kanāla tērauda vispārējo stabilitāti.
Kanāla robainās iekšējās malas darbojas ar kanālu slēdzenēm, lai nodrošinātu pretslīdēšanu, triecienizturību un vieglu uzstādīšanu.
Papildu mēroga marķējumi uz kanāla virsmas atvieglo uzstādīšanu un apstrādi uz vietas.
Pēcformēšanas karstā cinkošana nodrošina spēcīgu izturību pret koroziju un pievilcīgu izskatu.
Ātra un vienkārša uzstādīšana, saderīga ar dažāda veida MEP sistēmām, tostarp ūdensvadiem, gaisa kanāliem un kabeļu renēm.
Elastīga montāža ar citiem piederumiem ļauj veikt dažādas atbalsta un pakaramo sistēmu konfigurācijas un pielāgojumus uz vietas.
| Īpašums | UTT7021 | UTT7041 | UTT7052 | UTT7062 | UTT7072 |
| Sienas biezums t [m] | 2 | 2 | 2.5 | 2.5 | 2.75 |
| Šķērsgriezuma laukums A [mm²] | 175.9131 | 258.6308 | 367.6437 | 417.6437 | 515.476 |
| Svars [kg/m] | 1.4793 | 2.1293 | 3.0102 | 3.4031 | 4.184 |
| Standarta garums [m] | 3/6 | 3/6 | 3/6 | 3/6 | 3/6 |
| Izneses stiprums fyk [N/mm²] | 300 | 290 | 300 | 295 | 290 |
| Pieļaujamais stiepes spriegums [N/mm²] | 195 | 188.5 | 195 | 191.75 | 188.5 |
| Pieļaujamais bīdes spriegums [N/mm²] | 112.5 | 108.75 | 112.5 | 110.625 | 108.75 |
| Elastības modulis [kN/mm²] | 210 | 210 | 210 | 210 | 210 |
| Bīdes modulis [kN/mm²] | 81 | 81 | 81 | 81 | 81 |
| Attālums līdz spraugas atvērumam e₁ [mm] | 10.8425 | 210812 | 26.5721 | 31.5584 | 36.6436 |
| Attālums līdz spraugai aizmugurē e₂ [mm] | -9.7575 | -20.2188 | -25.4279 | -30.4416 | -35.3564 |
| Attālums līdz bīdes asij zm (A no G) [mm] | -20.5 | 40 | -51.8 | -61.758 | -71.1 |
| Inerces moments Iy [cm⁴] | 0.9575 | 5.5808 | 11.834 | 18.658 | 29.6984 |
| Section Modulus Wy1 [cm³] | 0.8831 | 2.6473 | 4.4535 | 5.9122 | 8.1047 |
| Sekcija Modulus Wy2 [cm³] | 0.9813 | 2.7602 | 4.6539 | 6.1291 | 8.3997 |
| Apgriešanas rādiuss ry [cm] | 0.7378 | 1.469 | 1.7941 | 2.1136 | 2.4003 |
| Pieļaujamais lieces moments Mans [Nm] | 172.2043 | 499.0101 | 868.441 | 1133.6668 | 1527.7282 |
| Inerces moments Iz [cm⁴] | 4.6272 | 7.6806 | 11.1749 | 13.0593 | 15.9046 |
| Sekcijas modulis Wz1 [cm³] | 2.2408 | 3.7194 | 5.4115 | 6.3241 | 7.702 |
| Sekcijas modulis Wz [cm³] | 2.2964 | 3.8117 | 5.5458 | 6.481 | 7.8931 |
| Žirācijas rādiuss rz [cm] | 1.6219 | 1.7233 | 1.7434 | 1.7683 | 1.7565 |
| Spin | UTT7021 41*21*20 | UTT7041 41*41*20 | UTT7052 41*52*25 | UTT7062 41*62*25 | UTT7072 41*72*25 | |||||
| L(mm) | F(kN)maks. | F(mm)L/200 | F(kN)maks. | F(mm)L/200 | F(kN)maks. | F(mm)L/200 | F(kN)maks. | F(mm)L/200 | F(KN)maks. | F(mm)L/200 |
| 250 | 2.72 | 0.54 | 8.13 | 0.28 | 13.70 | 0.23 | 20.90 | 0.22 | 24.96 | 0.17 |
| 500 | 136.00 | 2.16 | 4.06 | 1.13 | 6.85 | 0.91 | 10.45 | 0.89 | 12.48 | 0.66 |
| 750 | 0.70 | 3.75 | 2.71 | 2.54 | 4.57 | 2.04 | 6.97 | 2.00 | 008 | 1.49 |
| 1000 | 0.39 | 5.00 | 2.03 | 4.53 | 3.42 | 3.63 | 5.22 | 3.56 | 6.24 | 2.65 |
| 1250 | 0.25 | 6.25 | 1.44 | 6.25 | 2.74 | 5.67 | 4.18 | 5.57 | 4.99 | 4.14 |
| 1500 | 0.18 | 7.50 | 1.00 | 7.50 | 2.10 | 7.50 | 2.96 | 7.50 | 4.16 | 5.94 |
| 1750 | 0.13 | 8.75 | 0.73 | 8.75 | 1.54 | 8.75 | 2.18 | 8.75 | 3.57 | 8.12 |
| 2000 | 0.10 | 10.00 | 0.56 | 10.00 | 1.18 | 10.00 | 1.67 | 10.00 | 2.94 | 10.00 |
| 2250 | 0.08 | 11.25 | 0.44 | 11.25 | 0.93 | 11.25 | 1.32 | 11.25 | 2.32 | 11.25 |
| 2500 | 0.06 | 12.50 | 0.36 | 12.50 | 0.76 | 12.50 | 1.07 | 12.50 | 1.88 | 12.50 |
| 2750 | 0.05 | 13.75 | 0.30 | 13.75 | 0.62 | 13.75 | 0.88 | 13.75 | 1.56 | 13.75 |
| 3000 | 0.04 | 15.00 | 0.25 | 15.00 | 0.52 | 15.00 | 0.74 | 15.00 | 1.31 | 15.00 |
| 3250 | 0.04 | 16.25 | 0.21 | 16.25 | 0.45 | 16.25 | 0.63 | 16.25 | 1.11 | 16.25 |
| 3500 | 0.03 | 17.50 | 0.18 | 17.50 | 0.39 | 17.50 | 0.54 | 17.50 | 001 | 17.50 |
| 3750 | 0.03 | 18.75 | 0.16 | 18.75 | 0.34 | 18.75 | 0.47 | 18.50 | 0.84 | 18.75 |
| 4000 | 0.02 | 20.00 | 0.14 | 20.00 | 0.30 | 20.00 | 0.42 | 20.00 | 0.74 | 20.00 |
Materiāla izturība: Izgatavots no Q235B oglekļa tērauda, nodrošinot izcilu nestspēju.
Izturība pret koroziju: karsti cinkota virsma aizsargā pret rūsu un pagarina kalpošanas laiku.
Universālie profili: pieejami gan cietā, gan rievotā konstrukcijā elastīgai uzstādīšanai.
Seismiskā atbilstība: piemērots seismiskiem stiprinājumiem, lai uzlabotu konstrukcijas drošību.
Vienkārša integrācija: savietojams ar Utterly TY veidgabaliem, skavām un piederumiem.
Ugunsdrošības cauruļvadu un sprinkleru sistēmas
Seismiskās stiprinājuma sistēmas HVAC un MEP instalācijām
Elektrības vadu un kabeļu reņu balsti
Rūpniecisko mašīnu un iekārtu montāža
Vispārējie celtniecības un tērauda karkasu projekti
