UTT8002
ASSOLUTAMENTE
| Colore: | |
|---|---|
| Materiale: | |
| Superficie: | |
| Quantità: | |

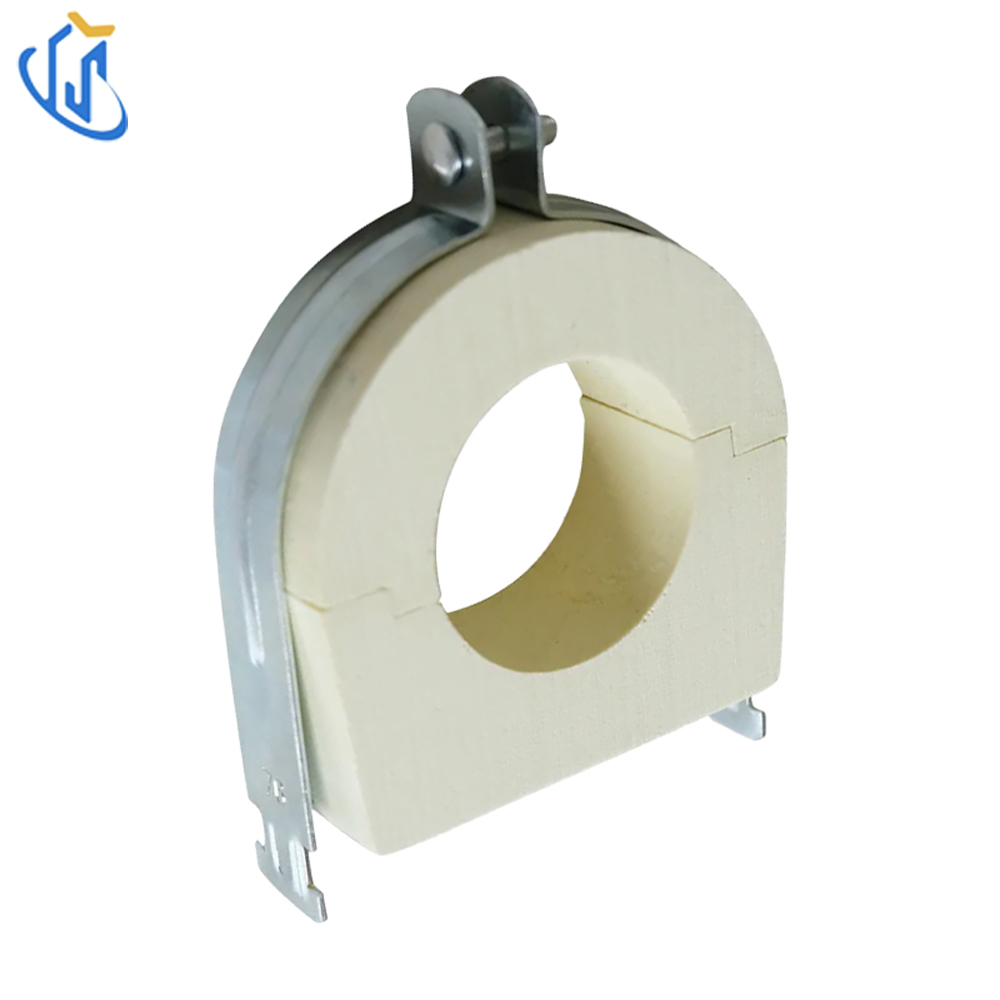

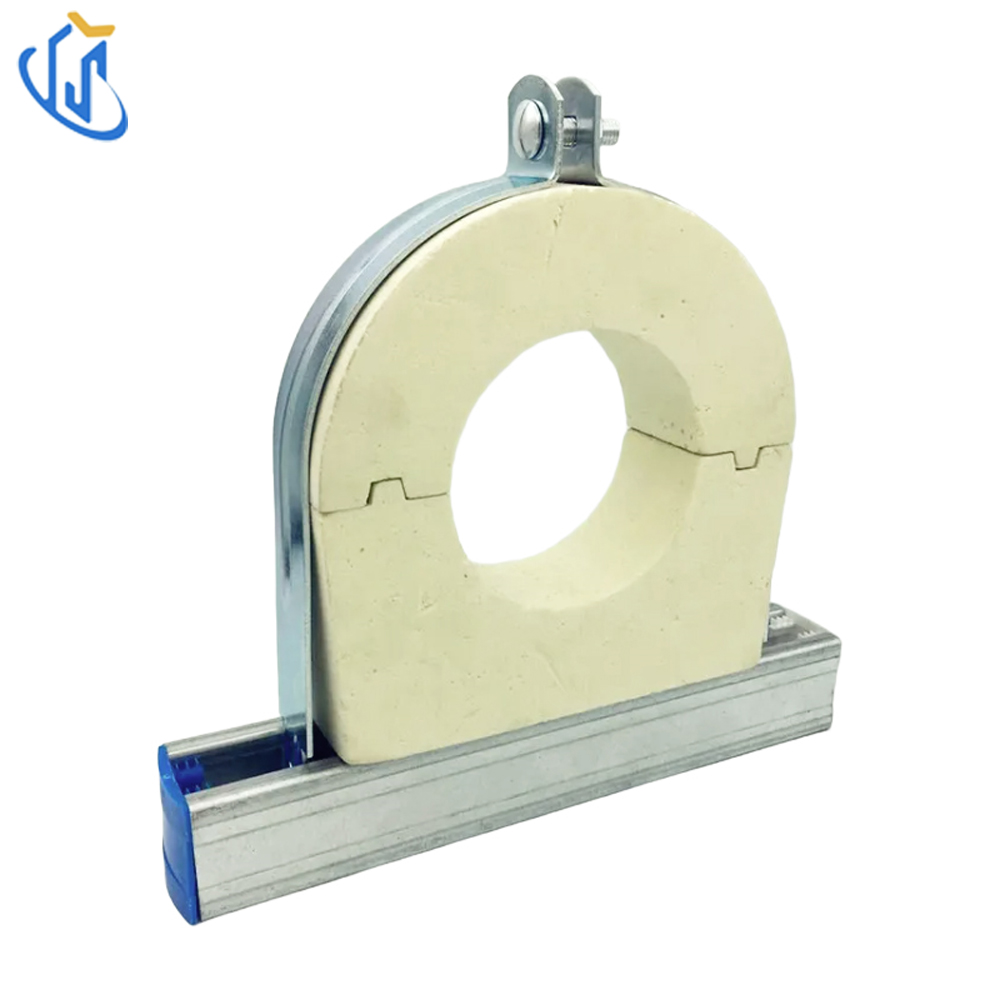

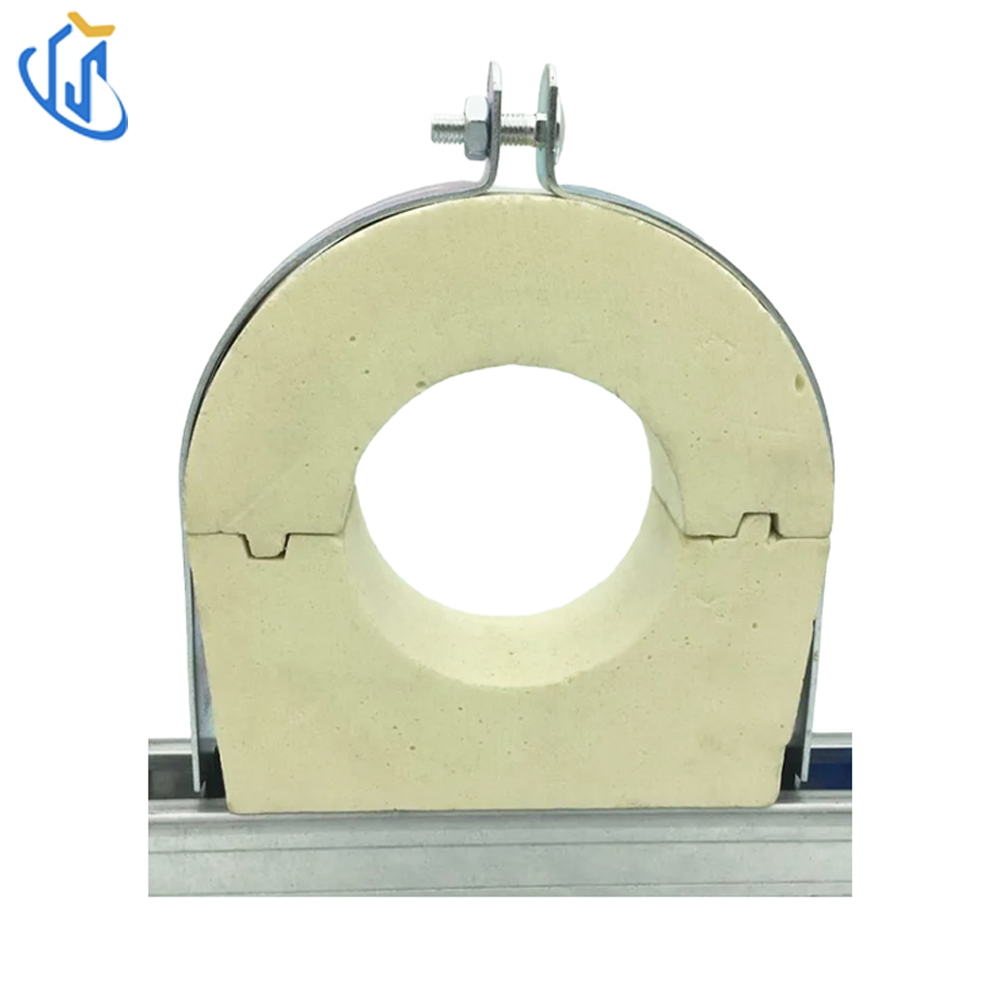

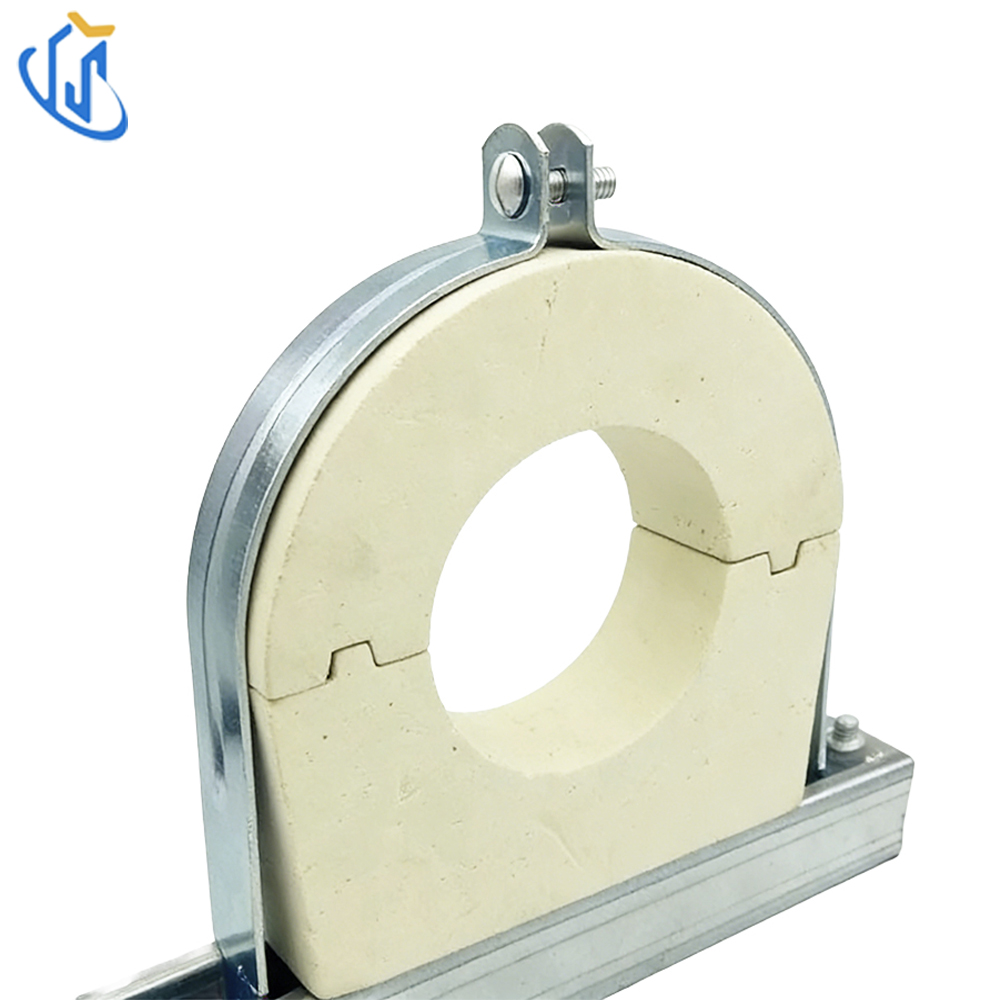

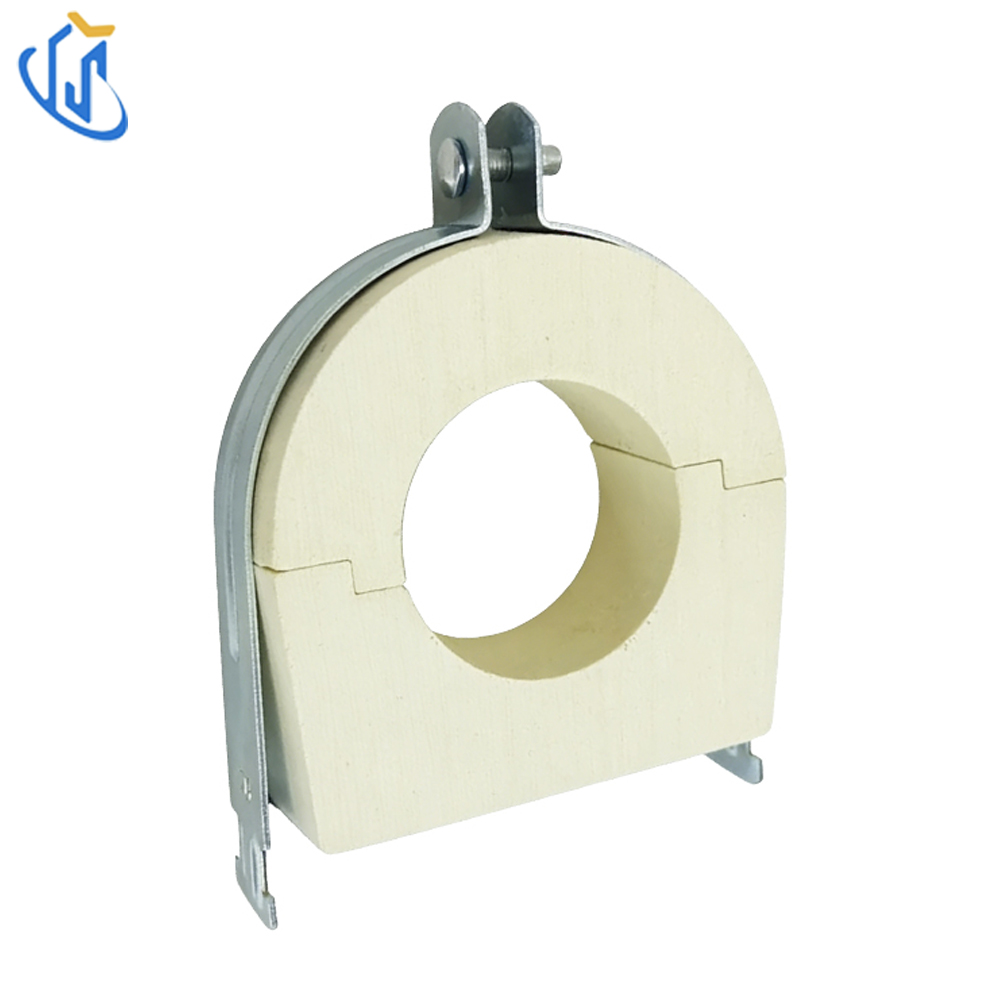

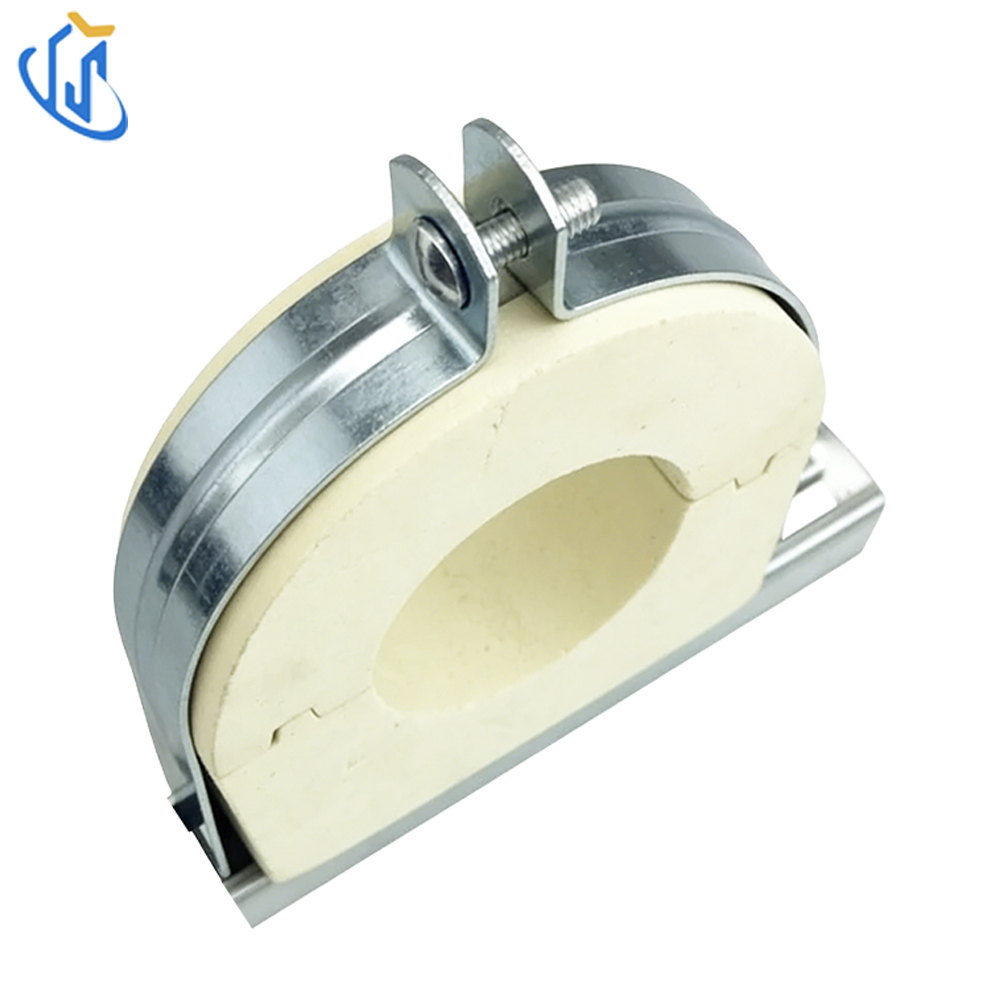

UTT8002 è un collare per tubi isolato professionale anti-ponte freddo, differenziato dai tradizionali morsetti per tubi nudi o dalle comuni fascette in gomma. Il corpo del morsetto ha due alternative di materiale: acciaio al carbonio zincato e acciaio inossidabile. Dotato di cinque tipi di rivestimenti modulari in PU a celle chiuse ad alta densità da 20/25/30/40/50 mm per adattarsi a varie dimensioni di isolamento esterno, blocca efficacemente la conduzione del freddo delle parti metalliche ed elimina il gocciolamento di condensa nelle posizioni di supporto.
Adatto per condotte di scarico di acqua refrigerata, condensa e vapore da 1/2 '' ~ 12 '' a bassa temperatura, trasferisce l'intero carico della tubazione sul canale del montante, consente di risparmiare spazio di installazione e costi di costruzione, applicato principalmente per condutture HVAC speciali a bassa temperatura invece dei comuni tubi antincendio nudi.
Funzione principale: isolare il ponte freddo per prevenire la formazione di condensa per le tubazioni della condensa refrigerata/condensa/vapore; trasferire l'intero carico della tubazione al canale del montante
Materia prima: Scocca: acciaio al carbonio zincato/acciaio inossidabile; Fodera interna: PU a cellule chiuse ad alta densità
Spessore PU disponibile: 20/25/30/40/50 mm, cinque gradi opzionali
Gamma di tubi applicabili: tubazione refrigerata e condensata a bassa temperatura DN15~DN300 (1/2'~12')
Specifiche filettatura di montaggio: M10/M12/M16 classificate in base al diametro nominale del tubo
Carico nominale: carico progressivo da 0,9 kN fino a 8,93 kN

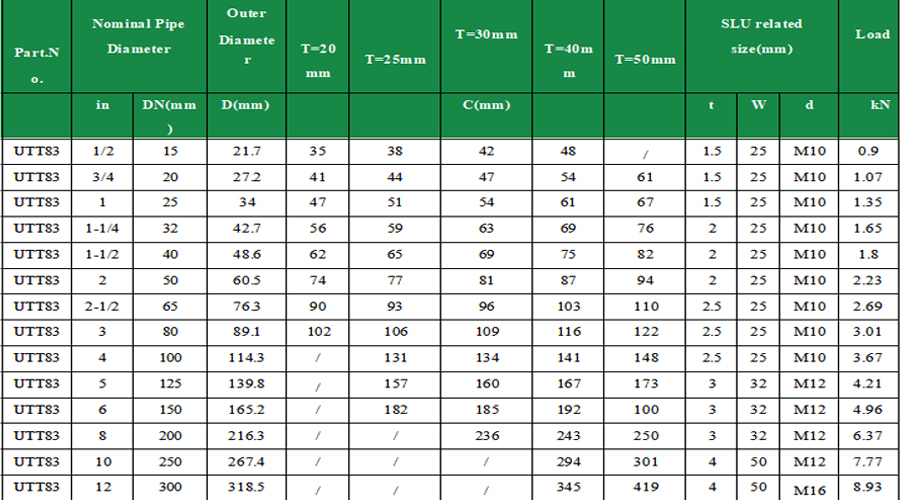

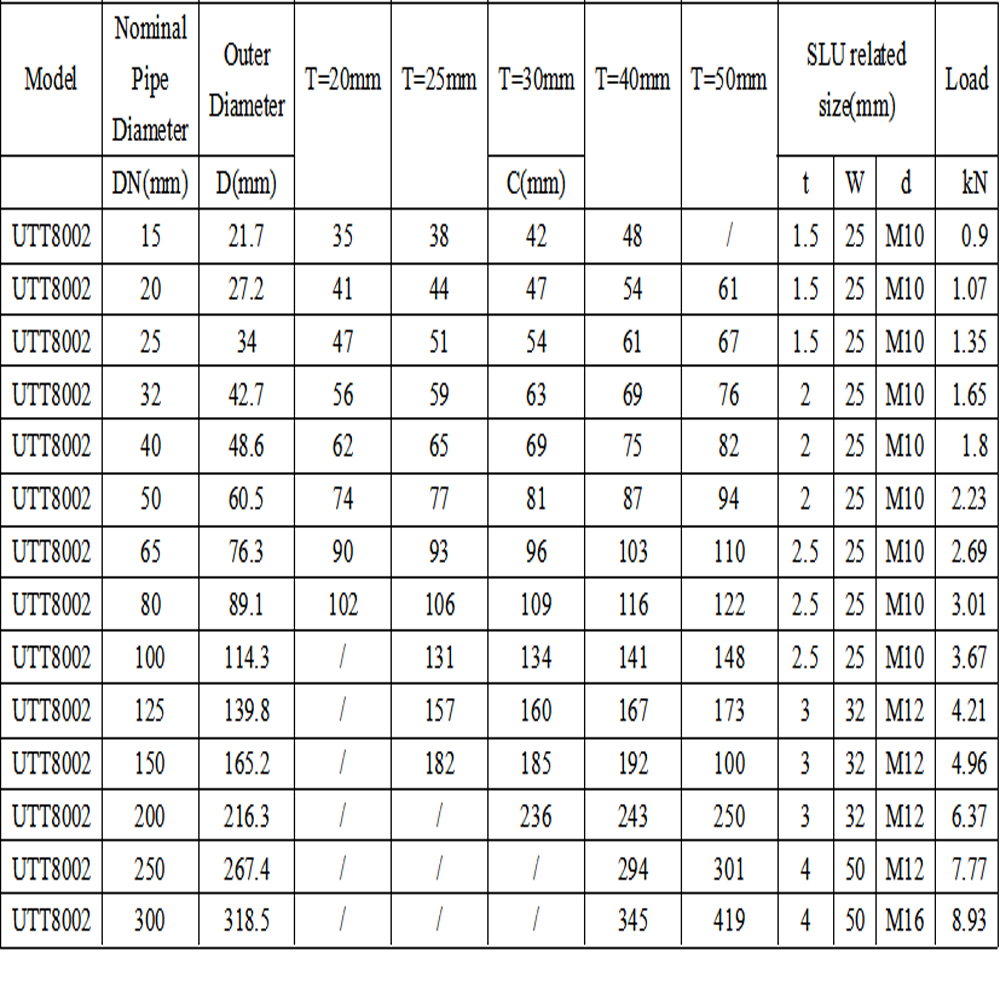

Articolo |
Specifica |
|---|---|
Modello |
Serie UTT8002 DN15~DN300 |
Materiale della calotta |
Acciaio al carbonio zincato/acciaio inossidabile |
Inserto interno |
Poliuretano a cellule chiuse ad alta densità |
Spessore PU opzionale |
20/25/30/40/50 mm |
Tubo medio applicabile |
Tubo per acqua refrigerata, condensa, condensa di vapore a bassa temperatura |
Dimensioni del bullone di montaggio |
M10(DN15~DN100), M12(DN125~DN250), M16(DN300) |
Ambito del carico di progettazione |
Carico graduale da 0,9 kN a 8,93 kN |
Fornitura di campioni |
Campioni di prova gralluminazione e Apparecchiature |
1. Sistema HVAC commerciale: fissaggio per condutture refrigerate e di condensa dell'aria condizionata centralizzata in centri commerciali, data center e grattacieli per uffici.
2.Industria della refrigerazione: supporto per tubazioni anticondensa per tubazioni frigorifere per celle frigorifere e officine di congelamento industriale.
3.Progetto Riscaldamento a Vapore: Fissaggio coibentato per tubazioni di drenaggio della condensa del vapore del locale caldaia.
1.Selezionare la dimensione UTT8002 corretta in base al diametro esterno del tubo e allo spessore dell'isolamento esterno in loco per scegliere l'inserto in PU corrispondente.
2.Mettere il rivestimento in poliuretano selezionato tra la parete esterna del tubo e il guscio del morsetto metallico.
3.Chiudere il corpo del morsetto diviso e fissarlo sul canale a C premontato tramite bulloni M10/M12/M16.
4. Stringere moderatamente i raccordi senza comprimere eccessivamente il rivestimento in PU per riservare un gioco di dilatazione termica minore.
5.Finire il layout della pipeline; tutto il carico proprio è sostenuto dal canale del montante senza supporti ausiliari aggiuntivi.
1. Soddisfa i codici di progettazione internazionali dell'acqua refrigerata HVAC e gli standard di costruzione di ponti freddi; Il materiale PU è conforme alle specifiche di isolamento termico a cellule chiuse.
2. La placcatura in zinco e la superficie in acciaio inossidabile soddisfano i requisiti anticorrosione per condizioni di lavoro interne umide.
3. Tutti i prodotti finiti superano i test di laboratorio di compressione e anticondensa prima della consegna in fabbrica.
1.L'esclusivo rivestimento in PU a cellule chiuse taglia completamente il ponte freddo metallico, risolvendo sostanzialmente il problema del gocciolamento della condensa, mentre i normali morsetti in gomma prevengono solo i graffi superficiali senza prestazioni di isolamento termico.
2.Cinque opzioni di spessore PU standardizzate realizzano l'abbinamento modulare con l'isolamento esterno della tubazione tradizionale, evitando costose produzioni personalizzate non standard e riducendo i costi di inventario.
3. Il design del cuscinetto a pieno carico del canale rimuove le staffe ausiliarie ridondanti, ottimizza il layout per il rack per tubi compatto per risparmiare spazio di montaggio e materiali di costruzione.
4.Selezione del materiale del doppio guscio: acciaio al carbonio zincato per HVAC indoor regolare, acciaio inossidabile per celle frigorifere ad alta umidità e ambienti industriali corrosivi.
5. Progettazione scientifica del carico graduato con carico crescente da 0,9 kN a 8,93 kN, struttura migliorata per condotte di condensa pesante di grande diametro.
6. Il rivestimento in PU resistente al fuoco e a basso assorbimento d'acqua adatta la temperatura di lavoro da -40 ℃ a 120 ℃, senza restringimento o collasso dopo un servizio a lungo termine.
Q1: Qual è la differenza più grande rispetto ai comuni morsetti per tubi rivestiti in gomma?
A1: Lo speciale rivestimento in PU garantisce l'isolamento del ponte freddo per impedire la formazione di condensa; i normali prodotti in gomma proteggono semplicemente la superficie del tubo senza funzione di isolamento termico.
Q2: Quanti tipi di spessore PU sono disponibili?
A2: Cinque dimensioni standard: 20/25/30/40/50 mm per adattarsi a diversi spessori di isolamento esterno.
Q3: Quali opzioni di materiale del corpo sono disponibili?
A3: acciaio al carbonio zincato per progetti HVAC generali, acciaio inossidabile per celle frigorifere umide e condizioni di lavoro chimiche.
Q4: Specifiche dei bulloni di montaggio disponibili?
A4: M10 per DN15~DN100, M12 per DN125~DN250, M16 per tubi di grandi dimensioni DN300.
Q5: è disponibile un campione gratuito?
A5: È possibile fornire campioni gratuiti con diversi spessori di PU per i test sul campo del cliente.
