UTT8002
POVSEM
| Barva: | |
|---|---|
| Material: | |
| Površina: | |
| Količina: | |

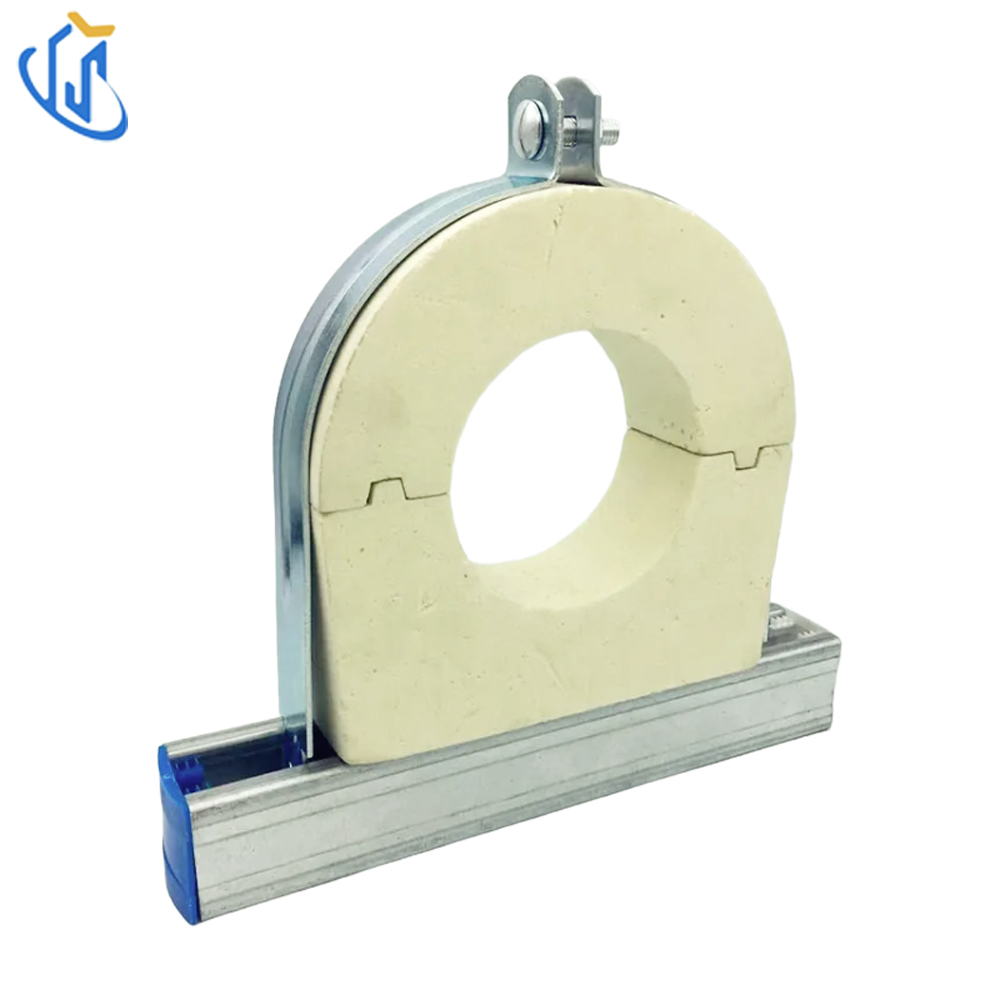

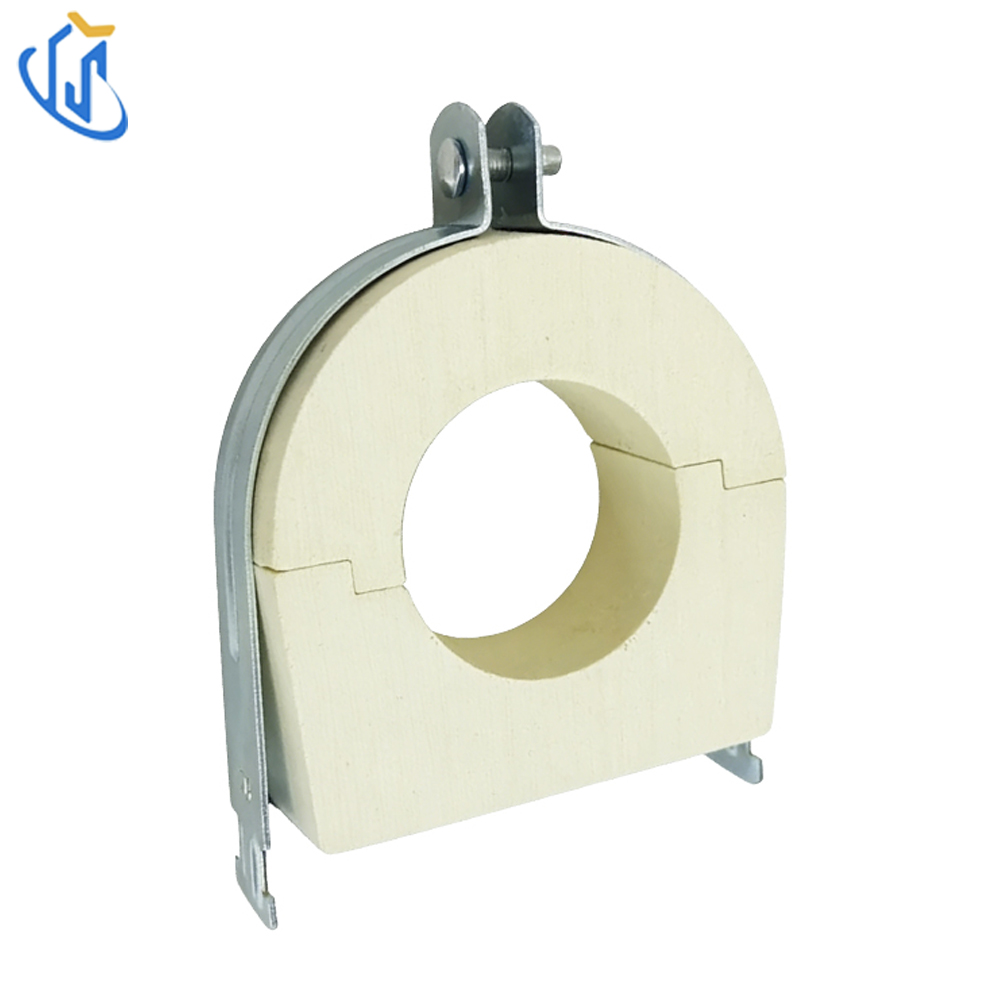

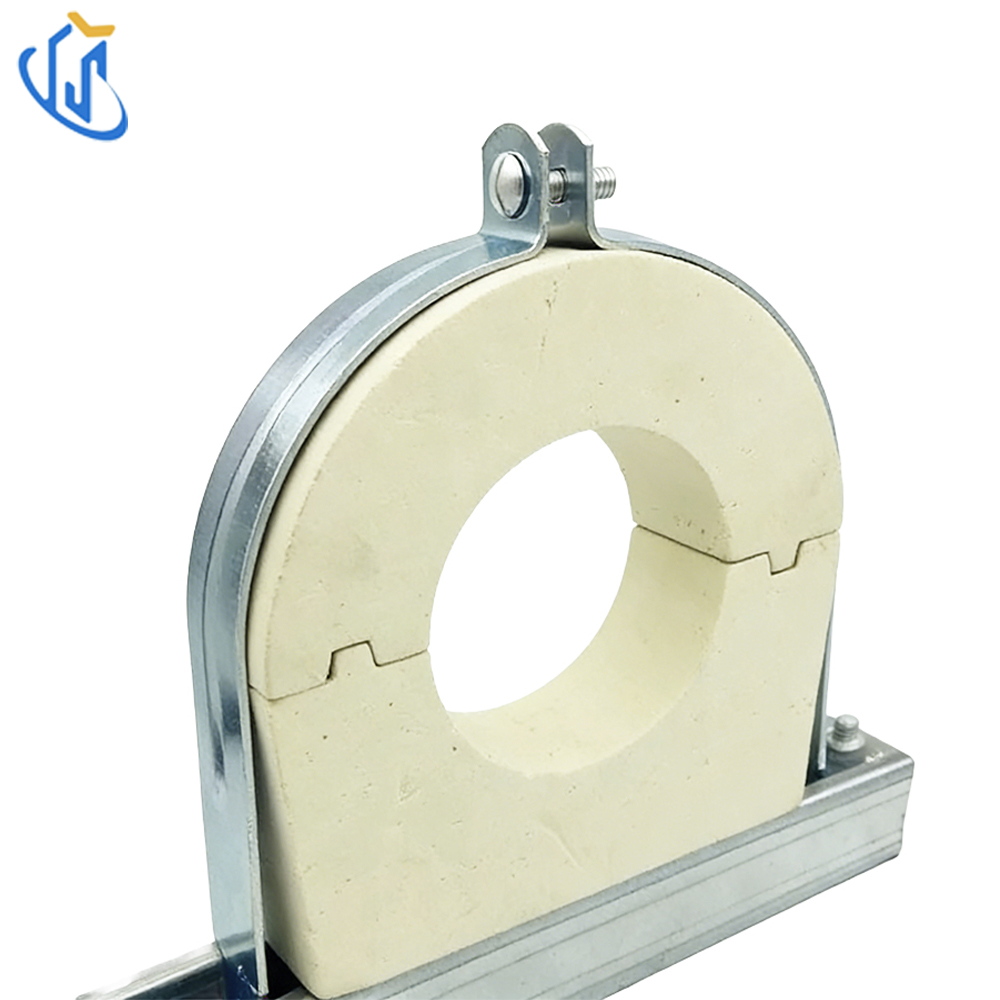

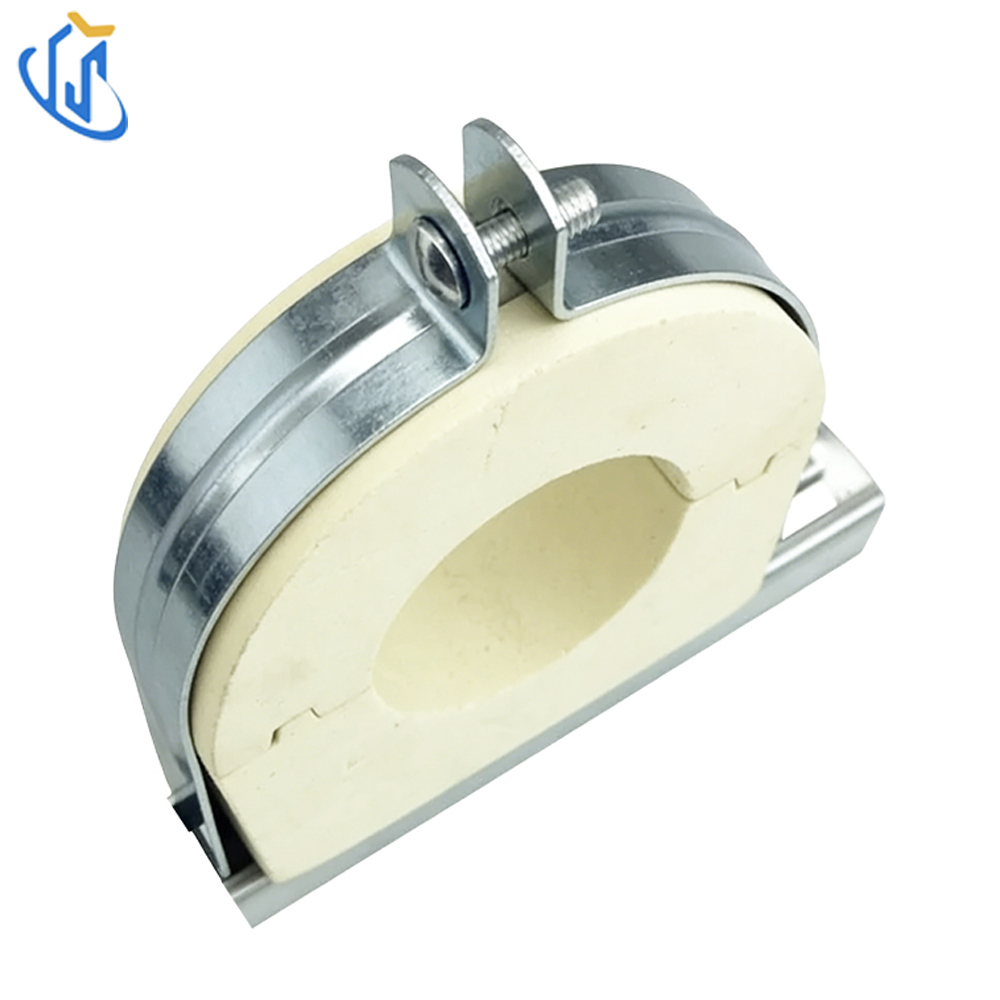

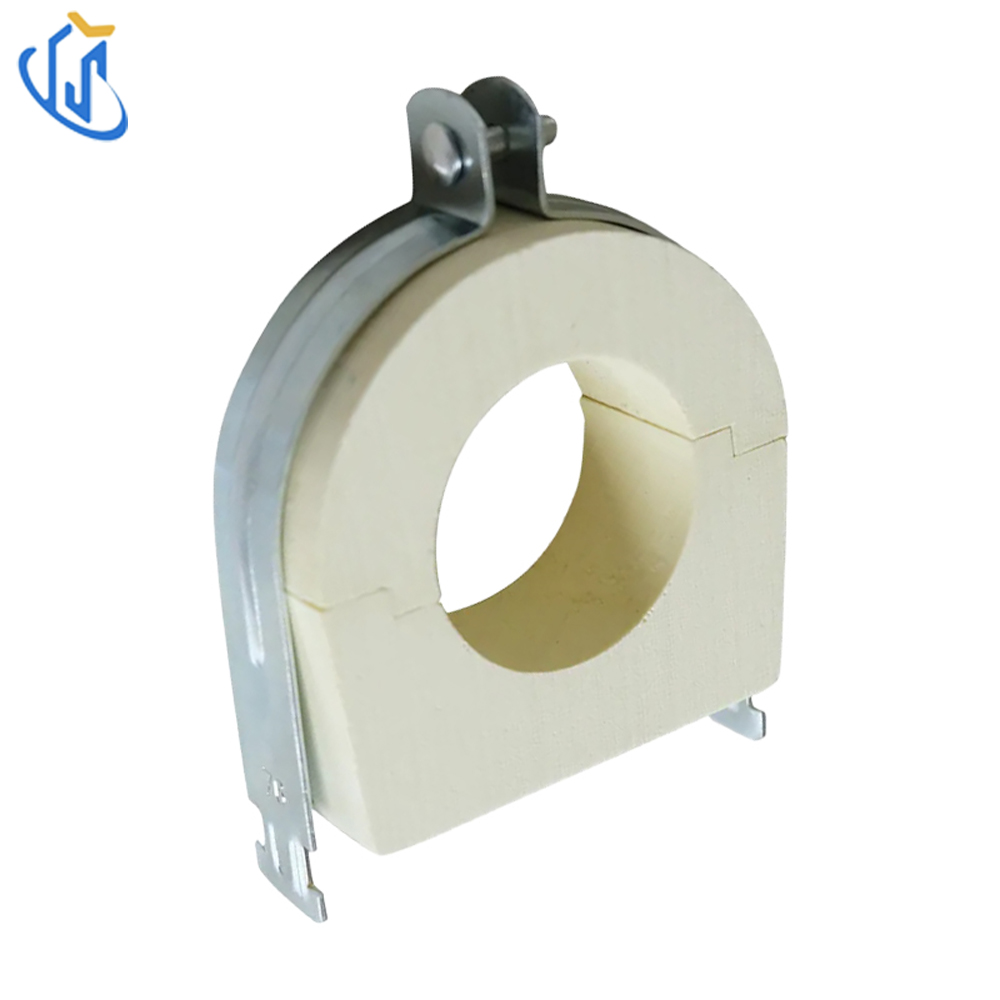

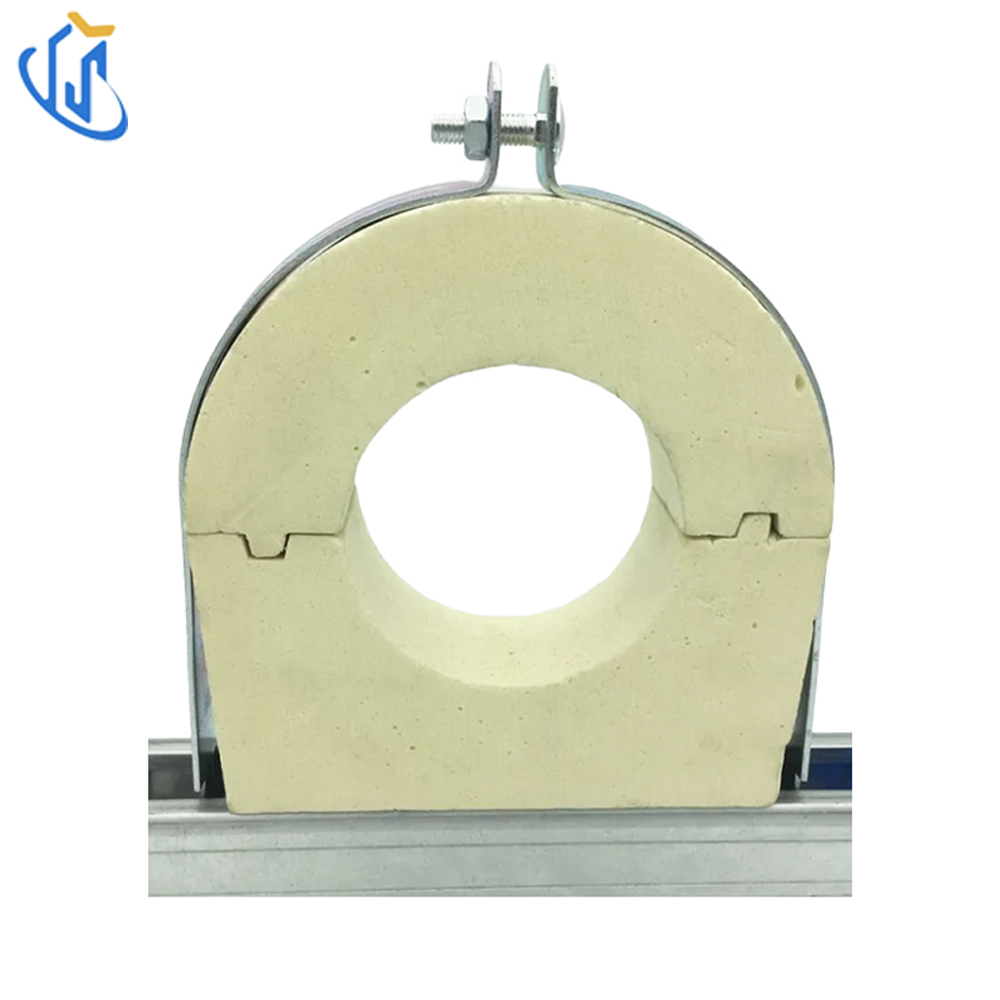

UTT8002 je profesionalna izolirana cevna objemka proti hladnemu mostu, ki se razlikuje od običajnih golih cevi ali navadnih gumijastih objemk. Telo sponke ima dva alternativna materiala: pocinkano ogljikovo jeklo in nerjavno jeklo. Opremljen s petimi vrstami modularnih zaprtoceličnih PU oblog visoke gostote v 20/25/30/40/50 mm, ki se ujemajo z različnimi velikostmi zunanje izolacije, učinkovito blokira prevajanje mraza kovinskih delov in odpravlja kapljanje kondenza na podpornih položajih.
Primeren za 1/2''~12'' nizkotemperaturne cevovode za ohlajeno vodo, kondenzat in paro, prenaša polno obremenitev cevovoda na oporni kanal, prihrani prostor za namestitev in stroške gradnje, predvsem se uporablja za posebne nizkotemperaturne cevovode HVAC namesto običajnih golih požarnih cevi.
Osnovna funkcija: izolacija hladnega mostu za preprečitev kondenzacije za cev za ohlajen/kondenzat/parni kondenzat; prenos polne obremenitve cevovoda na oporni kanal
Surovine: lupina: pocinkano ogljikovo jeklo / nerjaveče jeklo; Notranja obloga: PU z zaprtimi celicami visoke gostote
Razpoložljiva debelina PU: 20/25/30/40/50 mm pet izbirnih razredov
Veljavni obseg cevi: DN15~DN300 (1/2'~12') nizkotemperaturni hlajeni in kondenzacijski cevovod
Specifikacija montažnega navoja: M10/M12/M16 razvrščena glede na nazivni premer cevi
Nazivna obremenitev: progresivna obremenitev od 0,9 kN do 8,93 kN
Postavka |
Specifikacija |
|---|---|
Model |
Serija UTT8002 DN15~DN300 |
Material lupine |
Pocinkano ogljikovo jeklo/nerjavno jeklo |
Notranji vložek |
Poliuretan z zaprtimi celicami visoke gostote |
Izbirna debelina PU |
20/25/30/40/50 mm |
Veljavna srednja cev |
Hlajena voda, kondenzat, nizkotemperaturna cev za parni kondenzat |
Velikost pritrdilnega vijaka |
M10(DN15~DN100), M12(DN125~DN250), M16(DN300) |
Obseg konstrukcijske obremenitve |
0,9kN ~8,93kN stopenjska obremenitev |
Dobava vzorcev |
Na voljo so brezplačni testni vzorci v prednaročilu |
1.Komercialni sistem HVAC: Pritrditev za centralne klimatske naprave za hlajenje in kondenzat v nakupovalnih središčih, podatkovnih centrih in visokih poslovnih stavbah.
2. Hladilna industrija: Podpora cevovoda proti kondenzaciji za hladilne cevovode za hladilno sredstvo in industrijske zamrzovalne delavnice.
3. Projekt parnega ogrevanja: Izolirana pritrditev za cevovode za odvod parnega kondenzata kotlovnice.
1. Izberite ustrezno velikost UTT8002 glede na zunanji premer cevi in debelino zunanje izolacije na mestu, da izberete ustrezen PU vložek.
2. Postavite izbrano poliuretansko podlogo med zunanjo steno cevi in kovinsko objemko.
3. Zaprite ohišje razcepljene objemke in ga pritrdite na predhodno nameščen C-kanal z vijaki M10/M12/M16.
4. Zmerno zategnite priključke brez pretiranega stiskanja na PU oblogi, da ohranite manjšo toplotno razteznost.
5.Dokončajte postavitev cevovoda; vse lastne obremenitve nosi kanal opornika brez dodatnih pomožnih podpor.
1. Ustreza mednarodnim kodam za načrtovanje ohlajene vode HVAC in standardom za gradnjo mostov proti mrazu; PU material je v skladu s specifikacijami toplotne izolacije zaprtih celic.
2. Pocinkanje in površina iz nerjavečega jekla izpolnjujeta zahteve proti koroziji za vlažne delovne pogoje v zaprtih prostorih.
3. Vsi končni izdelki opravijo kompresijsko in protikondenzacijsko laboratorijsko testiranje pred tovarniško dostavo.
1. Edinstvena PU obloga z zaprtimi celicami temeljito prekine kovinski hladni most, kar v bistvu reši težavo s kapljanjem kondenza, medtem ko navadne gumijaste spone preprečujejo samo površinske praske brez toplotne izolacije.
2. Pet standardiziranih možnosti debeline PU omogoča modularno ujemanje z zunanjo izolacijo glavnega cevovoda, s čimer se izognete dragi nestandardni proizvodnji po meri in zmanjšate stroške zalog.
3.Kanalna zasnova ležajev s polno obremenitvijo odstrani odvečne pomožne nosilce, optimizira postavitev za kompaktno cevno omarico, da prihrani prostor za montažo in gradbene materiale.
4. Izbira materiala z dvojno lupino: pocinkano ogljikovo jeklo za običajno notranjo HVAC, nerjaveče jeklo za hladilne prostore z visoko vlažnostjo in korozivna industrijska okolja.
5. Znanstveno razvrščena zasnova obremenitve s povečanjem obremenitve od 0,9 kN do 8,93 kN, izboljšana struktura za cevovode za težke kondenzate velikega premera.
6. Ognjeodporna PU obloga z nizko absorpcijo vode prilagaja delovno temperaturo od -40 ℃ do 120 ℃, brez krčenja ali propada po dolgotrajni uporabi.
V1: Kakšna je največja razlika od običajnih gumijastih objemk za cevi?
A1: posebna PU obloga zagotavlja izolacijo hladnega mostu za zaustavitev kondenzacije; običajni gumijasti izdelki le ščitijo površino cevi brez funkcije toplotne izolacije.
V2: Koliko vrst PU debeline je na voljo?
A2: Pet standardnih velikosti: 20/25/30/40/50 mm za prileganje različni debelini zunanje izolacije.
V3: Katere možnosti materiala ohišja so na voljo?
A3: Pocinkano ogljikovo jeklo za splošne projekte HVAC, nerjavno jeklo za vlažno hladilnico in kemične delovne pogoje.
V4: Razpoložljive specifikacije pritrdilnih vijakov?
A4: M10 za DN15~DN100, M12 za DN125~DN250, M16 za DN300 velike cevi.
V5: Ali je na voljo brezplačen vzorec?
A5: Brezplačni vzorci z različnimi debelinami PU se lahko zagotovijo za testiranje na terenu.
