UTT42
ABSOLUTAMENTE
| Color: | |
|---|---|
| Material: | |
| Superficie: | |
| Cantidad: | |

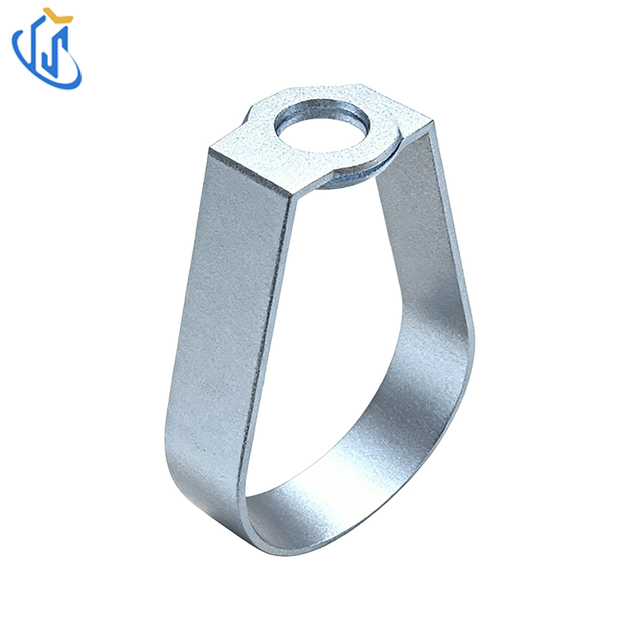

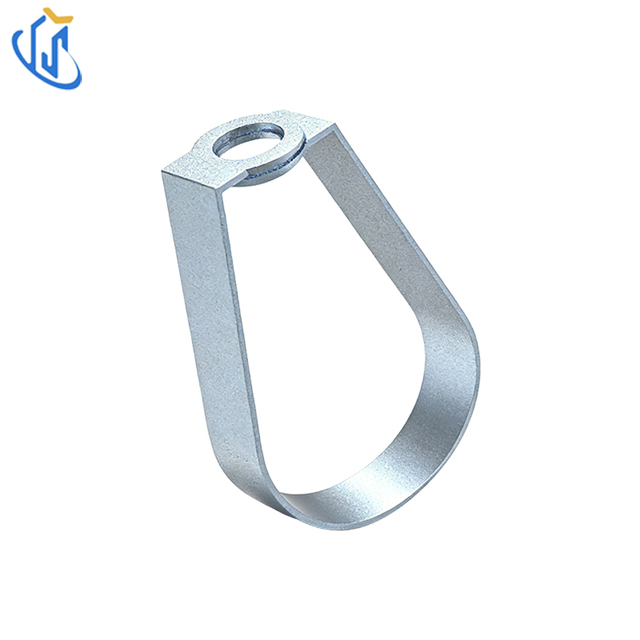

El colgador de banda ajustable UTT42 sin tuerca giratoria es un componente de suspensión de tubería de acero al carbono pregalvanizado estampado de una sola pieza, especial para tuberías de rociadores estacionarios no aisladas. La parte clave reforzada adopta un diseño de placa de acero de doble capa para mejorar la capacidad de carga; La altura vertical se puede ajustar entre 5/8 de pulgada y 2 pulgadas mediante una varilla roscada combinada y dos tuercas separadas (las tuercas se venden por separado). La tuerca inferior ajusta el gradiente de montaje de la tubería, la contratuerca superior evita el aflojamiento causado por la vibración de la tubería, la especificación completa cubre DN20 ~ DN200, se aplica ampliamente en rociadores contra incendios, plomería MEP y proyectos de suspensión de tuberías fijas industriales.
Función principal: Suspensión por gravedad para tuberías estacionarias no aisladas, ajuste del paso de la tubería y la altura vertical mediante tuercas dobles
Materia prima: Acero al carbono completamente pregalvanizado (moldeado por estampado integral)
Acabado de la superficie: revestimiento antioxidante pregalvanizado
Tamaño de tubería aplicable: DN20~DN200（3/4''~8''）
Varilla roscada a juego: varilla roscada multiespecificación M10 / M12 / M16
Rango de ajuste vertical: 5/8' ~ 2' de altura ajustable
Ventaja estructural: Área de carga engrosada de doble capa; sin tuerca giratoria incorporada (las tuercas se compran por separado)
Artículo |
Especificación |
|---|---|
Modelo |
Serie UTT42（DN20~DN200） |
Materia prima |
Acero al carbono pregalvanizado |
Tubería aplicable |
DN20(3/4')~DN200(8') |
Hilo a juego |
M10 / M12 / M16 |
Carga máxima recomendada |
220N~1260N clasificados por tamaño |
Peso unitario |
0,06 kg ~ 0,89 kg |
Rango de ajuste vertical |
5/8'~2' |
Nota |
Tuercas de fijación no incluidas en el precio del producto. |
Suministro de muestra |
Muestras de prueba gratuitas disponibles para pedidos anticipados |
1.Sistema de rociadores contra incendios: Suspensión estándar para tuberías de rociadores fijos automáticos contra incendios sin aislamiento que cumplen con los requisitos de diseño de NFPA13.
2.Ingeniería MEP y HVAC: soporte por gravedad para tuberías de agua fría/caliente en rascacielos, centros comerciales y edificios comerciales.
3.Construcción industrial: Accesorio de suspensión fija para el diseño de tuberías no aisladas del proceso de fábrica.
1.Fije con anticipación la varilla roscada estándar M10/M12/M16 en el anclaje del techo o en el canal de acero superior.
2.Envuelva firmemente la banda UTT42 integrada alrededor de la pared exterior de la tubería desnuda objetivo.
3. Atornille dos tuercas coincidentes separadas en la varilla roscada de suspensión y cuelgue el soporte UTT42 en el centro de las tuercas dobles.
4.Gire la tuerca inferior para ajustar el gradiente de montaje de la tubería y la altura vertical dentro del rango ajustable de 5/8'~2'.
5.Apriete firmemente la contratuerca superior después de confirmar las dimensiones para evitar que la vibración se afloje y complete la instalación.
1. Cumple con las especificaciones internacionales de fabricación de soportes para tuberías MSS SP-58/SP-69 y con el estándar de instalación de protección contra incendios NFPA13.
2.La superficie pregalvanizada cumple con los criterios de la industria de recubrimientos anticorrosión ASTM.
3.Todos los productos terminados pasan la inspección dimensional de fábrica y la prueba de muestreo de carga graduada antes de la entrega.
Área clave estresada con doble espesor de acero para mayor resistencia estructural y soporte de carga estable a largo plazo.
El espacio de ajuste de 5/8''~2'' compensa fácilmente los errores de elevación de la construcción en el sitio y las necesidades de gradiente de la tubería.
La ausencia de tuerca giratoria incorporada simplifica la estructura del producto y reduce los costos; El cliente selecciona las tuercas correspondientes por separado según la demanda.
Desde tubería pequeña DN20 hasta tubería grande DN200 con carga nominal graduada para satisfacer diferentes demandas de peso de tubería.
La pregalvanización integral evita la oxidación parcial y tiene buena resistencia a la corrosión para entornos de construcción interiores convencionales.
Perfectamente compatible con varilla roscada UTT, adaptadores de viga y abrazaderas de tubo para sistema de refuerzo de suspensión integrado.
P1: ¿Cuál es la característica estructural principal de UTT42?
A1: Estampación integral, refuerzo de doble espesor en posición de carga, sin tuerca giratoria incorporada.
P2: ¿Alcance vertical ajustable?
A2: Altura vertical ajustable entre 5/8 de pulgada y 2 pulgadas mediante tuercas dobles coincidentes.
P3: ¿Especificaciones de varilla roscada coincidentes?
A3: M10 para tubos pequeños de DN20~DN50, M12 para DN65~DN150, M16 para tubos grandes de DN200.
P4: ¿Se incluyen tuercas de fijación con el producto?
R4: Las nueces no están incluidas en el precio del producto y deben comprarse por separado.
P5: ¿Tipo de tubería aplicable?
A5: Diseñado exclusivamente para tuberías desnudas estacionarias no aisladas de agua fría/caliente y rociadores contra incendios.
