UTT42
TÄYSIN
| Väri: | |
|---|---|
| Materiaali: | |
| Pinta: | |
| Määrä: | |

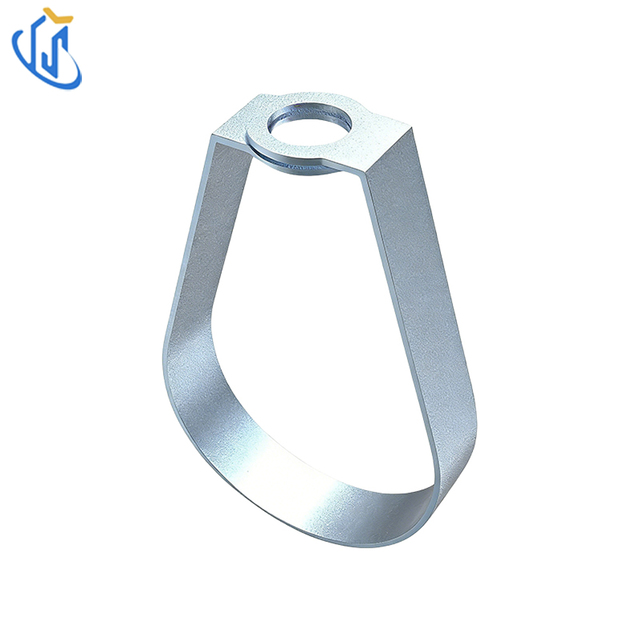

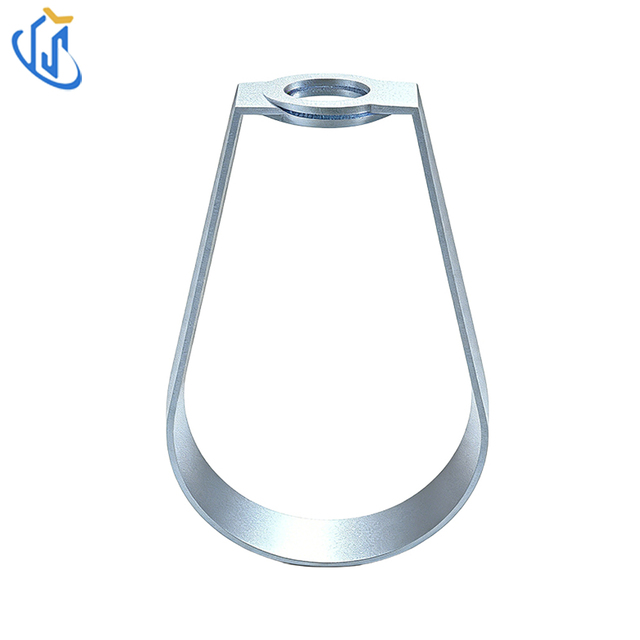

UTT42 säädettävä nauharipustin ilman kääntömutteria on yksiosainen meistetty esisinkitty hiiliteräsputken ripustuskomponentti erityisesti eristämättömiin kiinteisiin sprinkleriputkiin. Avainvahvistetussa osassa on kaksikerroksinen teräslevyrakenne kantavuuden parantamiseksi; pystykorkeutta voidaan säätää välillä 5/8 tuumaa ~ 2 tuumaa sopivalla kierretangolla ja kahdella erillisellä mutterilla (mutterit myydään erikseen). Alempi mutteri hienosäätää putkilinjan asennuskaltevuutta, ylälukkomutteri estää putkilinjan tärinän aiheuttaman löystymisen, täydelliset spesifikaatiot kattavat DN20-DN200, käytetään laajalti sprinklereissä, MEP-putkistoissa ja teollisuuden kiinteissä putkiston ripustusprojekteissa.
Ydintoiminto: Painovoimajousitus eristämättömälle kiinteälle putkille, säädä putkilinjan nousua ja pystysuoraa korkeutta kaksoismuttereiden avulla
Raaka-aine: Täysin esisinkitty hiiliteräs (integroitu puristusmuovaus)
Pintakäsittely: Esisinkitty ruosteenestopinnoite
Sovellettava putkikoko: DN20 ~ DN200 (3/4''~8'')
Sopiva kierretanko: M10 / M12 / M16 monitoimikierretanko
Pystysäätöalue: 5/8' ~ 2' säädettävä korkeus
Rakenteelliset edut: Kaksikerroksinen paksunnettu kantava alue; ei sisäänrakennettua kääntömutteria (mutterit ostetaan erikseen)
Tuote |
Erittely |
|---|---|
Malli |
UTT42-sarja (DN20 ~ DN200) |
Raaka-aine |
Esisinkitty hiiliteräs |
Sovellettava putki |
DN20(3/4')~DN200(8') |
Vastaava lanka |
M10 / M12 / M16 |
Suurin suositeltu kuormitus |
220N ~ 1260N koon mukaan luokiteltuna |
Yksikköpaino |
0,06 kg ~ 0,89 kg |
Vertical Adjust Range |
5/8'~2' |
Huom |
Kiinnitysmutterit eivät sisälly tuotteen hintaan |
Näytteen tarjonta |
Ilmaiset ennakkotilatut testinäytteet saatavilla |
1. Sprinklerijärjestelmä: Vakioripustin automaattisille eristämättömille kiinteille sprinkleriputkille, jotka ovat NFPA13-suunnitteluvaatimusten mukaisia.
2.MEP & LVI-tekniikka: Painovoiman tuki paljaalle kylmä/kuumavesiputkelle korkeissa kerrostaloissa, ostoskeskuksissa ja liikerakennuksissa.
3. Teollinen rakenne: Kiinteä ripustustarvike tehdasprosessin eristämättömään putkistoon.
1. Kiinnitä M10/M12/M16 vakiokierretanko kattoankkuriin tai yläkanavan teräkseen etukäteen.
2.Kääri integroitu UTT42-nauha tiukasti kohdepaljaan putkilinjan ulkoseinän ympärille.
3. Ruuvaa kaksi erillistä yhteensopivaa mutteria ripustuskierretankoon, ripusta UTT42-ripustin kaksoismutterien keskelle.
4. Pyöritä alempaa mutteria säätääksesi putkilinjan asennuskaltevuutta ja pystykorkeutta 5/8'~2' säädettävällä alueella.
5. Kiristä ylälukkomutteri tiukasti mittojen vahvistamisen jälkeen tärinän löystymisen ja asennuksen suorittamisen välttämiseksi.
1.Täyttää MSS SP-58/SP-69 kansainvälisten putkiripustimen valmistuseritelmien ja NFPA13 palosuoja-asennusstandardin.
2. Esisinkitty pinta täyttää ASTM-korroosionestopinnoiteteollisuuden kriteerit.
3.Kaikki valmiit tuotteet läpäisevät tehtaan mittatarkastuksen ja lajiteltujen kuormitusnäytteenottotestin ennen toimitusta.
Avainjännitysalue kaksinkertaisella teräspaksuudella lisää rakenteellista lujuutta ja vakaata pitkäaikaista kuormitusta.
5/8''~2'' säätötila kompensoi helposti rakennustyömailla tapahtuvat korkeusvirheet ja putkilinjan kaltevuustarpeet.
Ei sisäänrakennettua kääntömutteria yksinkertaistaa tuotteen rakennetta, vähentää kustannuksia; Asiakas valitsee sopivat mutterit erikseen tarpeen mukaan.
Pienestä DN20-putkesta DN200-suureen putkeen porrastetulla nimelliskuormalla erilaisten putkilinjan painovaatimusten täyttämiseksi.
Integroitu esisinkitys estää osittaisen ruostumisen, hyvä korroosionkestävyys tavanomaisessa sisärakennusympäristössä.
Täysin yhteensopiva UTT-kierretangon, palkkisovittimien ja integroidun jousituksen jäykistysjärjestelmän putkikiinnikkeiden kanssa.
Q1: Mikä on UTT42:n rakenteellinen ydinominaisuus?
A1: Integroitu puristusmuovaus, kaksinkertainen vahvike kantavassa asennossa, ei sisäänrakennettua kääntömutteria.
Q2: Pystysuuntainen säädettävä kiikari?
A2: Pystysuuntainen korkeus säädettävissä välillä 5/8 tuumaa - 2 tuumaa kaksoissovitetuilla muttereilla.
Q3: Vastaavat kierretangon tekniset tiedot?
A3: M10 pienelle DN20-DN50-putkelle, M12 DN65-DN150-putkelle, M16 DN200-suurelle putkelle.
Q4: Toimitetaanko tuotteen mukana kiinnitysmutterit?
A4: Pähkinät eivät sisälly tuotteen hintaan ja ne on ostettava erikseen.
Q5: Sovellettava putkilinjatyyppi?
A5: Suunniteltu yksinomaan eristämättömiin kiinteisiin kylmä-/kuumavesi- ja sprinkleripaljasputkilinjoihin.
