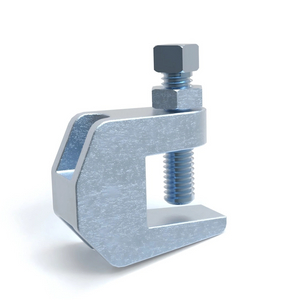

Abrazadera de viga universal BC3
Función: Fijación estructural a la parte superior o inferior de vigas metálicas, correas, canales o hierro ángel
Tamaño: 3/8'、M10 o 1/2'、M12
Material: Hierro dúctil QT450
Acabado: Negro o galvanizado
Aprobación:
※El tornillo de fijación debe apretarse y apretarse en el lado inclinado de la viga en I.
| Tamaño | A | B | do | D | mi | F | RS | Carga máx. de grabación | |
| en | en | en | en | en | en | en | en | SII | kn |
| BC3-3/8'' | 0.29 | 0.94 | 0.8 | 1.59 | 0.78 | 1.91 | 3/8' | 6.8 | |
| BC3-1/2'' | 0.39 | 1.07 | 0.8 | 1.79 | 0.98 | 2.22 | 1/2' | 18.1 | |
| milímetros | milímetros | milímetros | milímetros | milímetros | milímetros | milímetros | milímetros | SII | kn |
| BC3-M10 | 7.4 | 24.0 | 20.2 | 40.3 | 19.8 | 48.5 | M10 | 6.8 | |
| BC3-M12 | 10 | 27.3 | 20.2 | 45.5 | 25 | 56.4 | M12 | 18.1 | |
